TAKEX（竹中エンジニアリング）トイレ用センサー生活安心報知天井埋込型静止検知対応

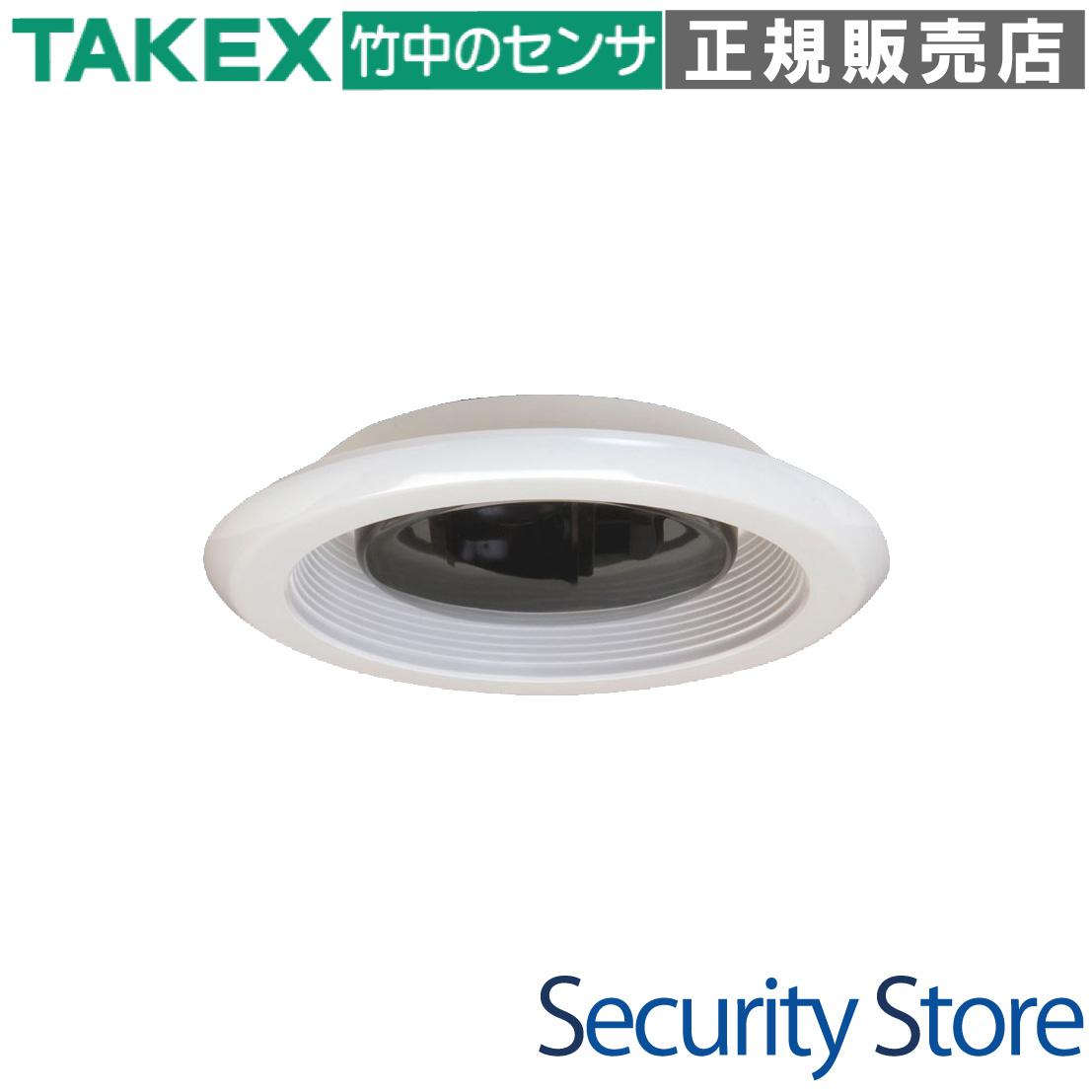

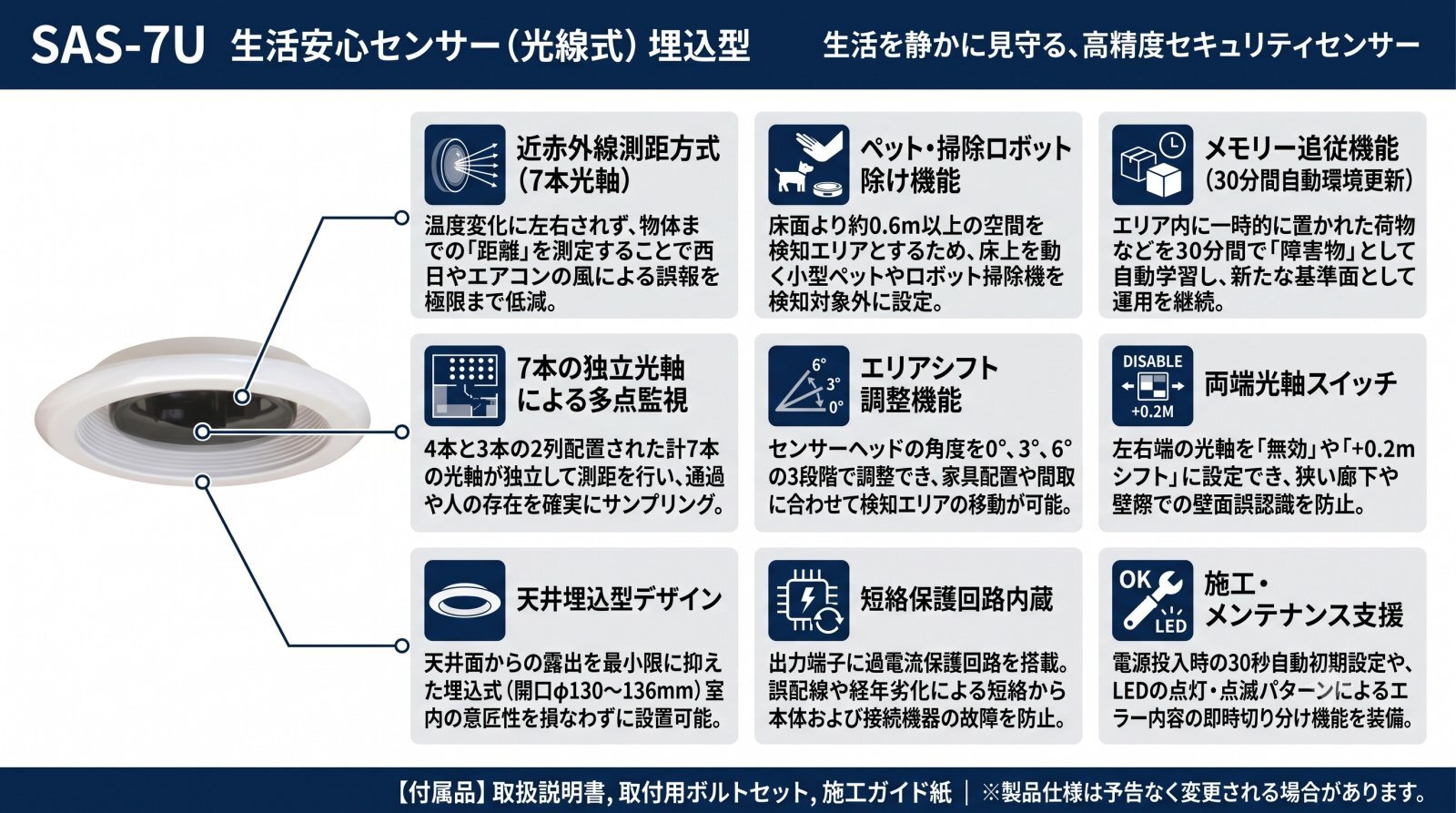

TS-7U トイレ用センサー（埋込型）

TS-7Uは、公共施設や商業施設のトイレにおける残留者や体調不良者を確実に見守るための、天井埋込型高精度センサーです。従来の赤外線センサーでは困難だった「静止状態の人間」を正確に検知し続けることができるため、トイレ内での長時間滞在や万一の事故を早期に発見することが可能です。

型番： TS-7U
方式： 近赤外線アクティブ反射方式（7軸独立測距）
主な用途： トイレ内での残留者検知、体調不良者の早期発見、長時間使用の警告
設置場所： 屋内天井（埋込型）
特長： 7本の光軸で距離を測定するため、動いていても静止していても検知が可能

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

公共施設・商業施設のトイレ見守り
使用者が体調不良で倒れた際の早期発見
長時間使用による不正利用・立てこもり防止
閉店間際の潜伏者チェック

導入前に確認したいポイント

電源はDC12V〜24Vが必要です
埋込穴寸法（Φ130〜136mm）の確保
天井高は最大3.0mまで（黒色床面は2.5mまで）
浴室や屋外など湿気の多い場所は設置不可

特長

7軸独立測距テクノロジーによる圧倒的な検知精度

センサヘッドから放射される7本の独立した光軸が、床面や便器までの「絶対距離」を正確に測定します。空間を立体的にマッピングして記憶するため、従来のPIR（パッシブ）方式では不可能だった「全く動かない静止状態」の利用者も、退室するまで確実に検知し続けます。

環境変化に左右されない「距離」による判別

体温の移動ではなく対象物までの距離を監視するため、室温の変化、便座ヒーターの熱、窓からの隙間風といった、従来のセンサーが苦手とした環境ノイズの影響を一切受けません。床面の水まき清掃による色の変化などに対しても、物理的な距離が変わらなければ誤報を発しない堅牢な仕組みです。

長時間使用の段階的お知らせ機能

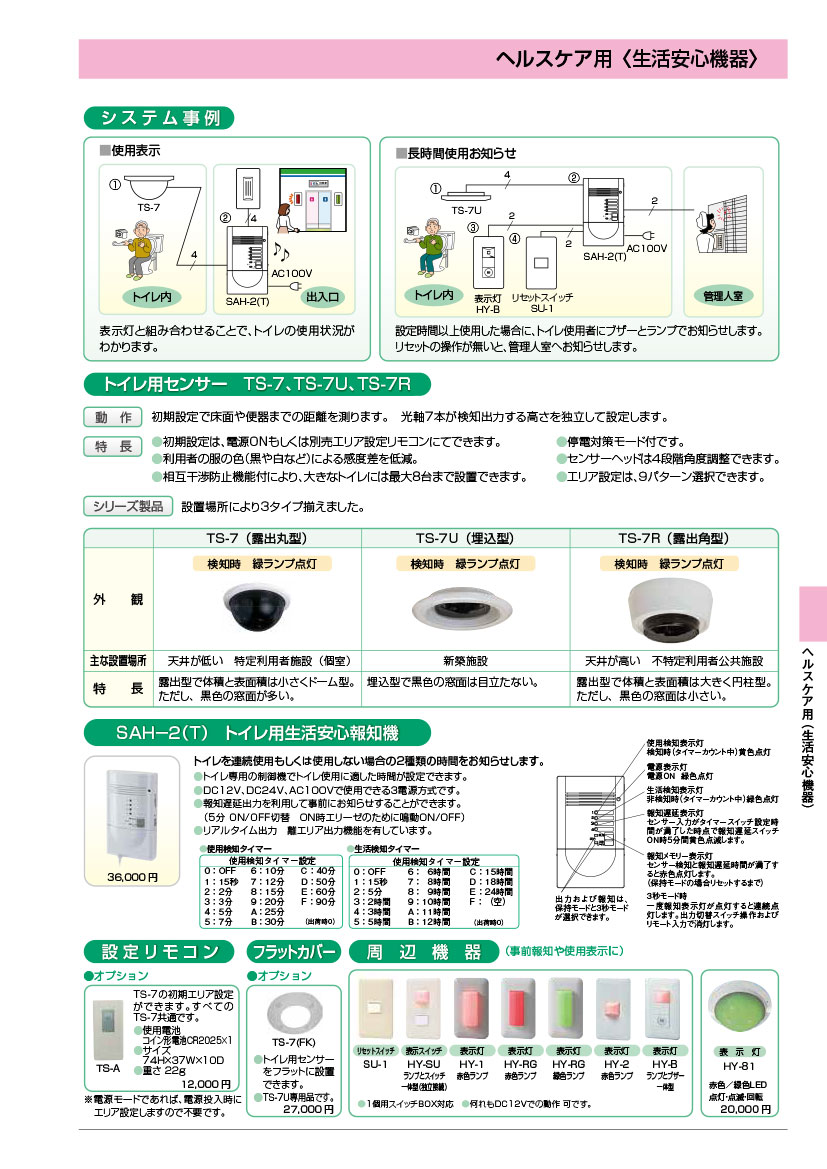

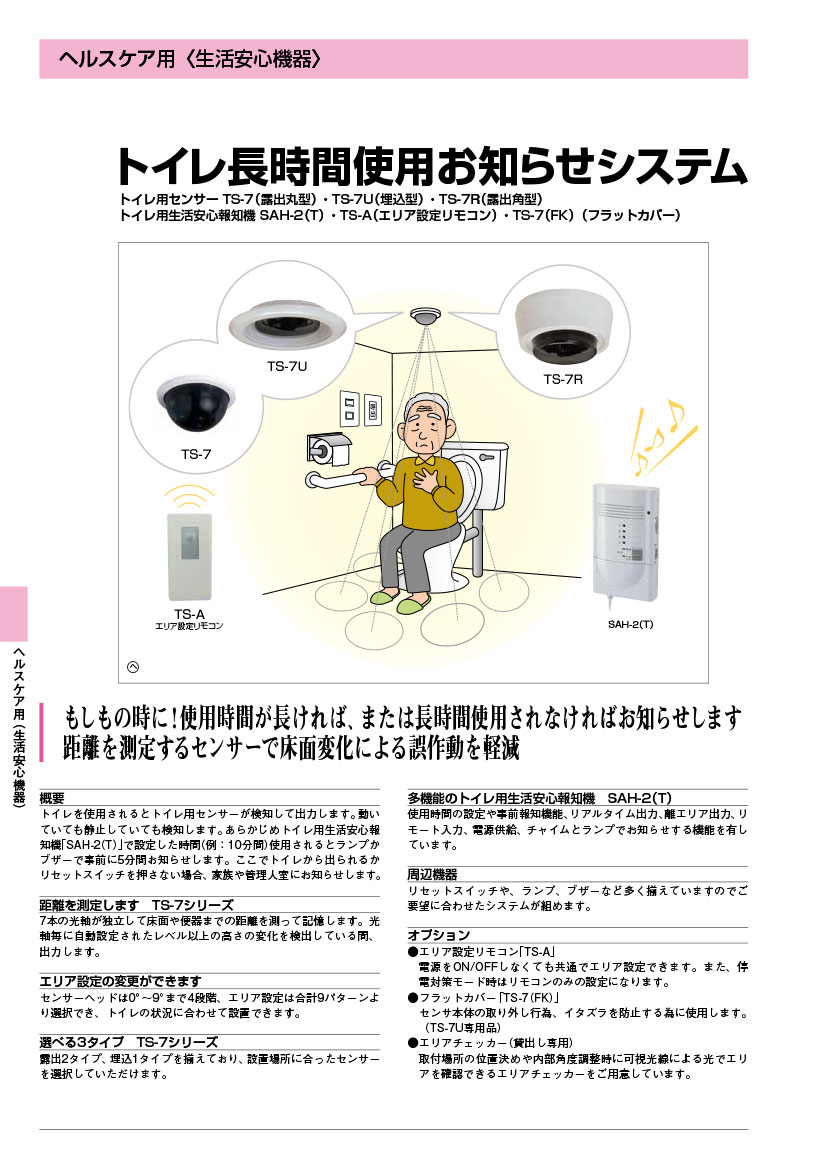

トイレ用生活安心報知機「SAH-2(T)」と組み合わせることで、あらかじめ設定した時間（例：10分）を超えて在室している場合に、ランプやブザーで通知。事前にお知らせするシステムアップ機能により、利用者のプライバシーに配慮しつつ、異常を迅速に察知できます。

設置環境に合わせた柔軟なエリアカスタマイズ

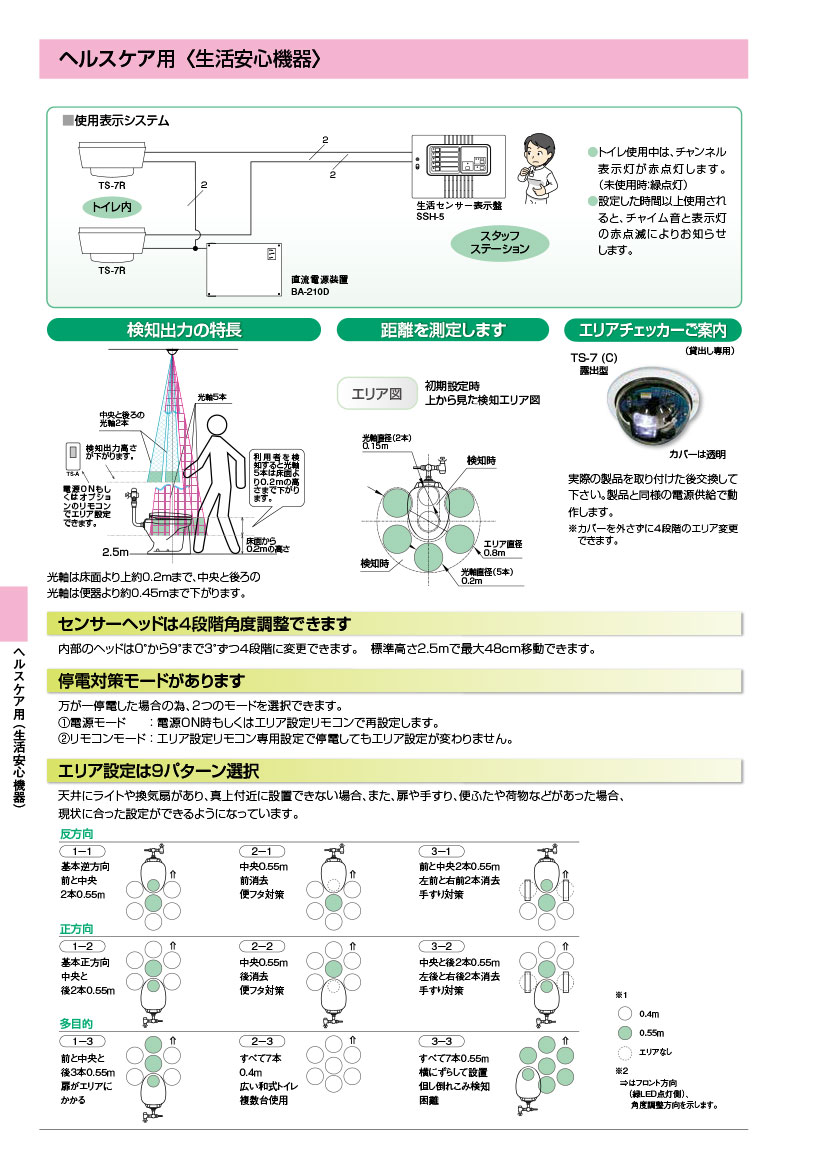

7本の光軸のうち、左右や後方の光軸を個別に無効化する「エリア消去」や「エリア反転」機能を搭載。狭い個室や、背面にタンクや棚があるレイアウトでも、不要な検知を避けて便座付近のみをピンポイントで監視することが可能です。

相互干渉防止機能で多ブースにも対応

広いトイレや複数の個室に設置する場合でも、最大8台までカスケード接続できる同期機能を搭載しています。センサー同士の赤外線が干渉し合うのを防ぎ、隣接するブースでも安定した運用が可能です。

動的エリアシフト（トラッキング）による追従性

利用者を検知すると、自動的に検知しきい値を下げるトラッキング機能を備えています。入室時は高い位置で捉え、着座や万一の転倒によって姿勢が低くなった場合でも、検知を途切れさせることなく追従し続ける高度なアルゴリズムを採用しています。また、退室後は自動で元の設定値へ復帰します。

施工をサポートする各種調整・オプション

センサヘッドは3°刻みで最大9°まで角度調整が可能。天井の障害物を避けて設置した場合でも、確実に着座位置を狙えます。また、メンテナンス時に便利なエリア設定リモコンや、イタズラを防止するフラットカバーなどのオプションも充実しています。

    選定時に評価したい強み
    静止検知： ピクリとも動かない状態でも検知を保持し続ける独自のアルゴリズム。
誤報低減： 距離測定方式のため、熱源や気流による誤作動が極めて少ない。
自己学習： 電源投入時に約30秒で周囲の空間を自動記憶し、最適な設定を完了。
信頼性： 公共施設や駅、商業施設など、多くの過酷な現場で採用されている実績。



施工・設置ガイド

本機は屋内天井専用の埋込型センサーです。正確な検知のため、以下の施工条件を守ってください。

確認項目	この製品での考え方
設置高さ	標準2.5m（最大3.0m）。床面が黒色など低反射率の場合は2.5m以下にしてください。
埋込穴	Φ130mm 〜 Φ136mm の正円をあけてください。
初期設定	電源投入後の30秒間はエリア内に入らないでください。空間を学習するための重要時間です。
配線距離	線径0.9mm以上のケーブルを使用し、最大延長40mまでを目安としてください。

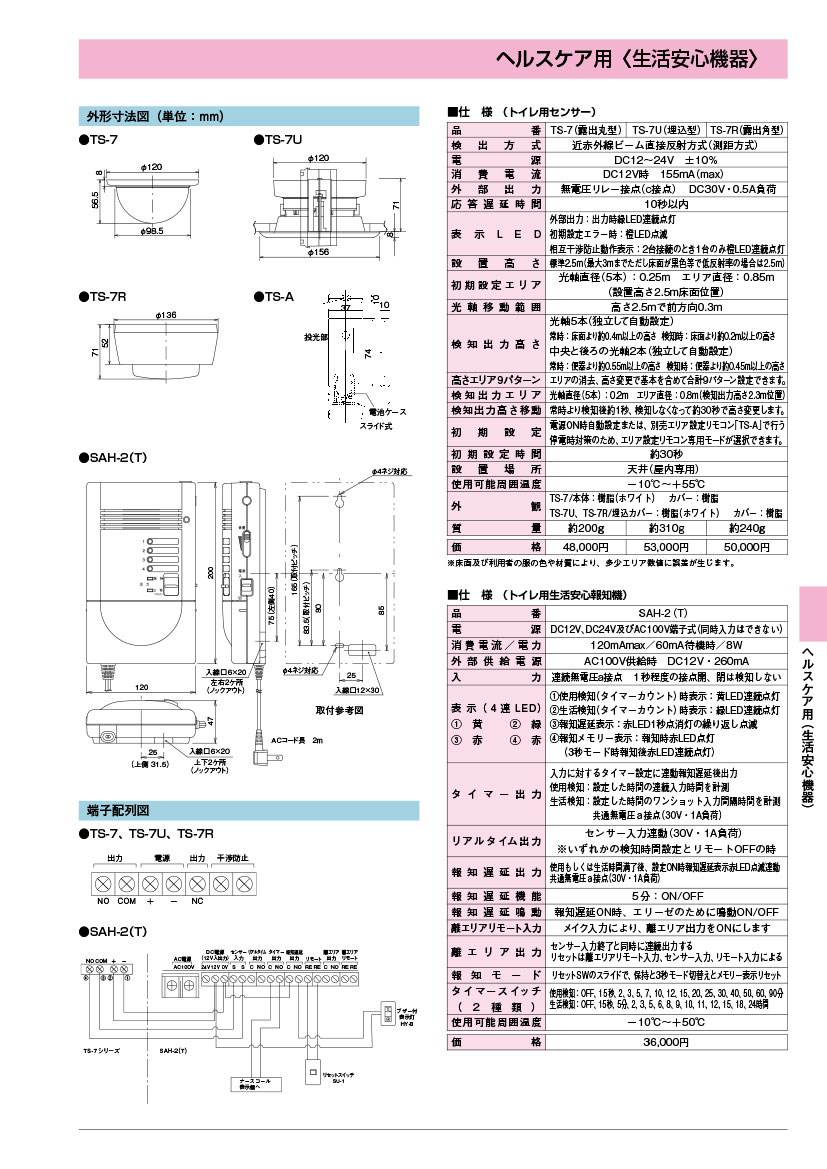

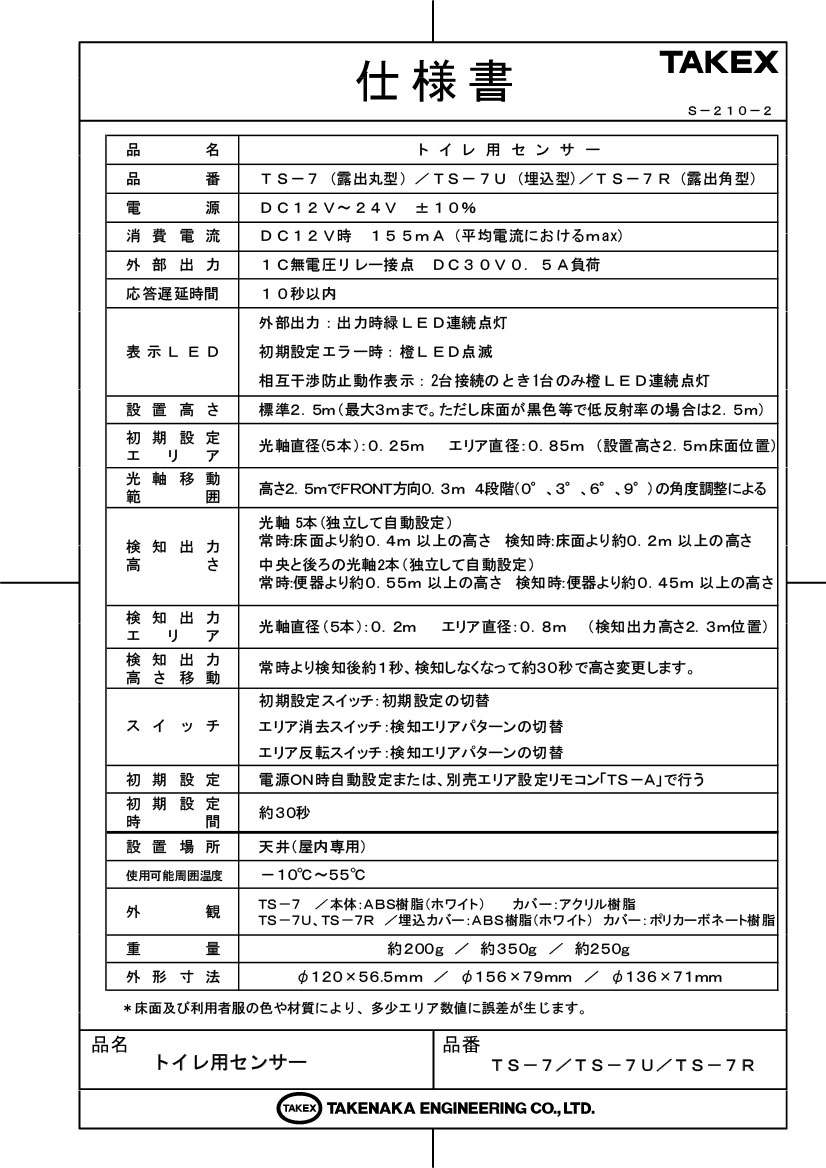

製品仕様

項目	内容
品名	トイレ用センサー
品番	ＴＳ－７Ｕ（埋込型）
電源	ＤＣ１２Ｖ〜２４Ｖ ±１０％
消費電流	ＤＣ１２Ｖ時１５５ｍＡ（平均電流におけるｍａｘ）
外部出力	１Ｃ無電圧リレー接点ＤＣ３０Ｖ０．５Ａ負荷
応答遅延時間	１０秒以内
表示ＬＥＤ	外部出力：出力時緑ＬＥＤ連続点灯初期設定エラー時：橙ＬＥＤ点滅相互干渉防止動作表示：2台接続のとき1台のみ橙ＬＥＤ連続点灯
設置高さ	標準２．５ｍ（最大３ｍまで。ただし床面が黒色等で低反射率の場合は２．５ｍ）

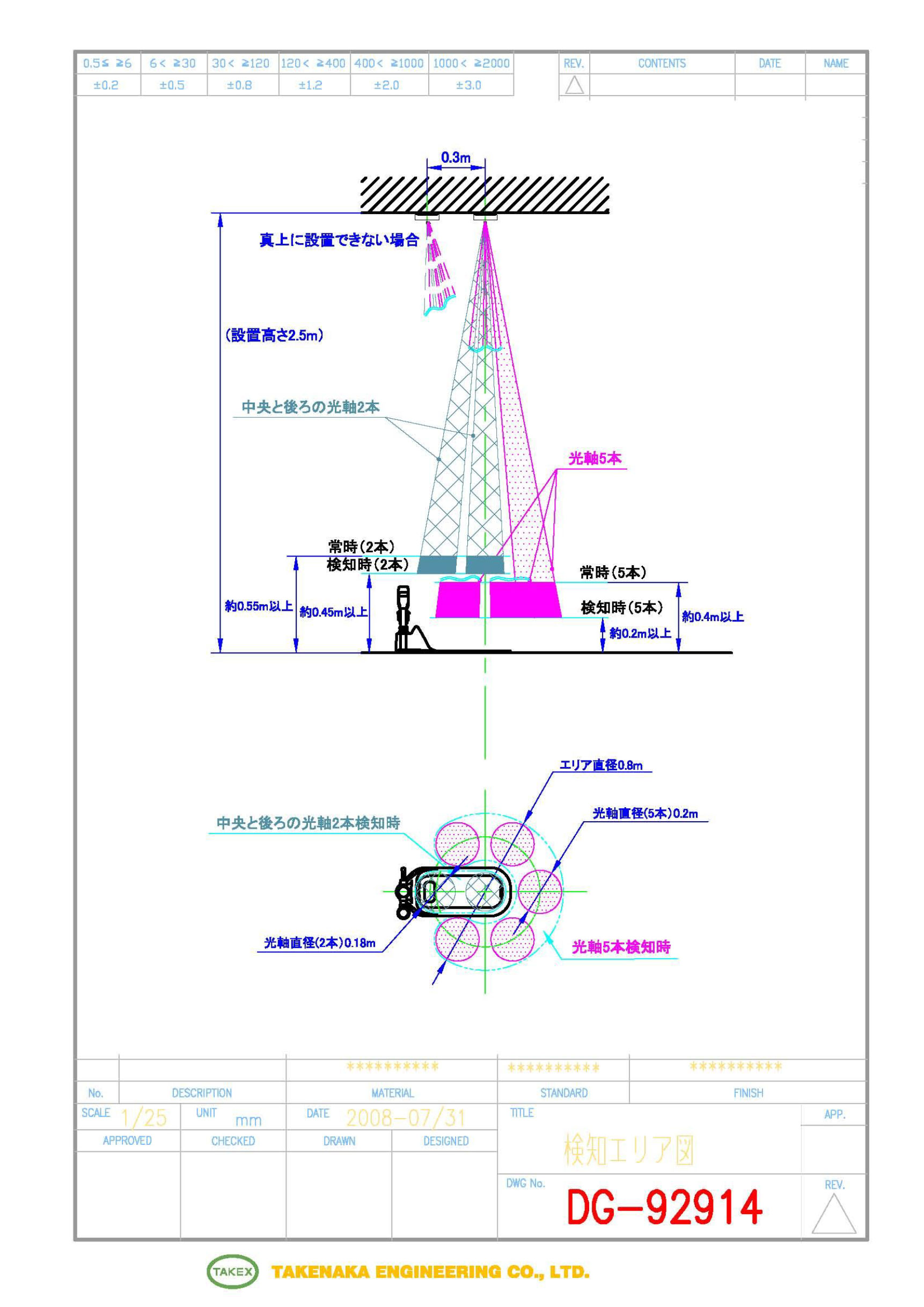

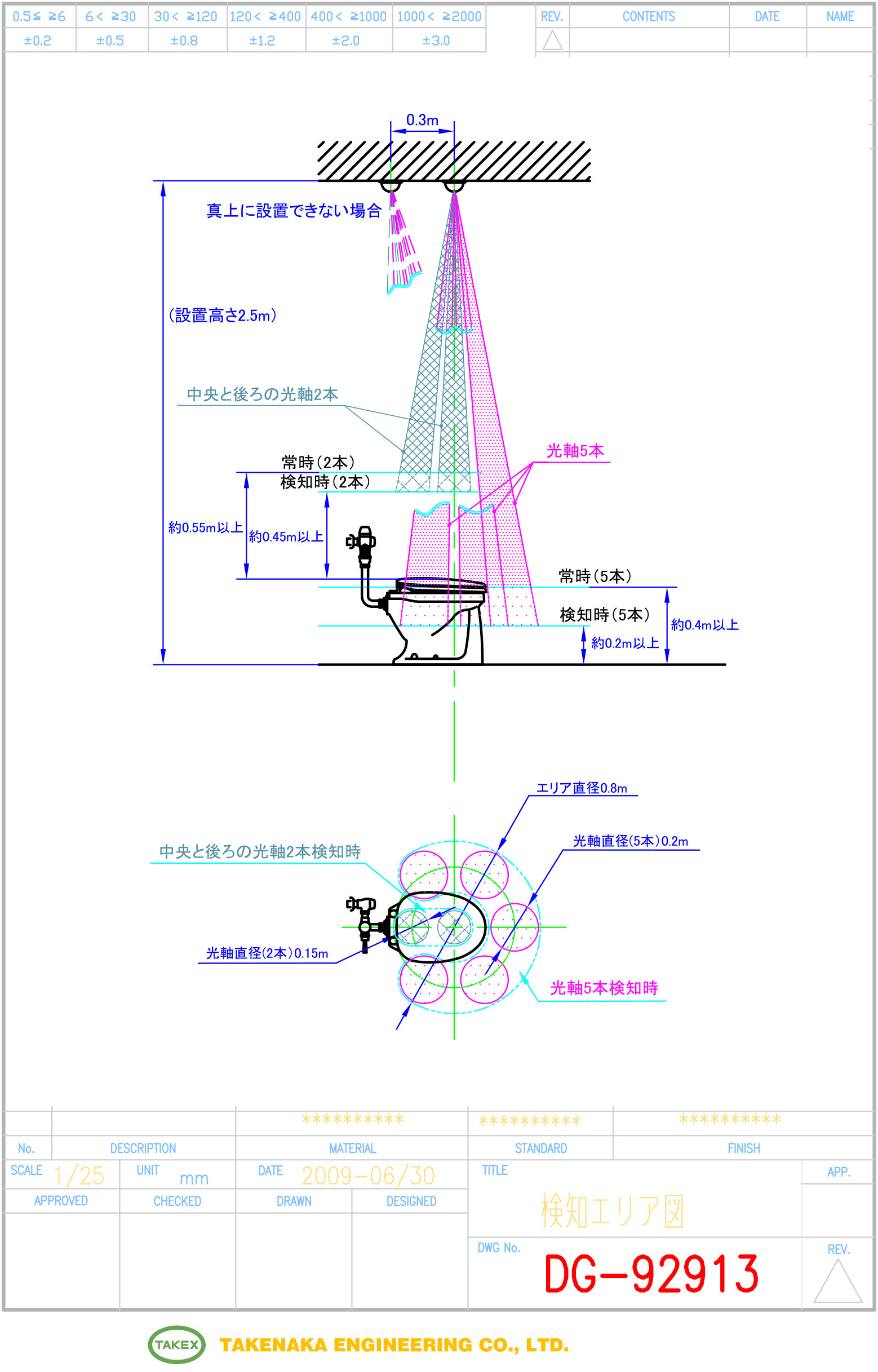

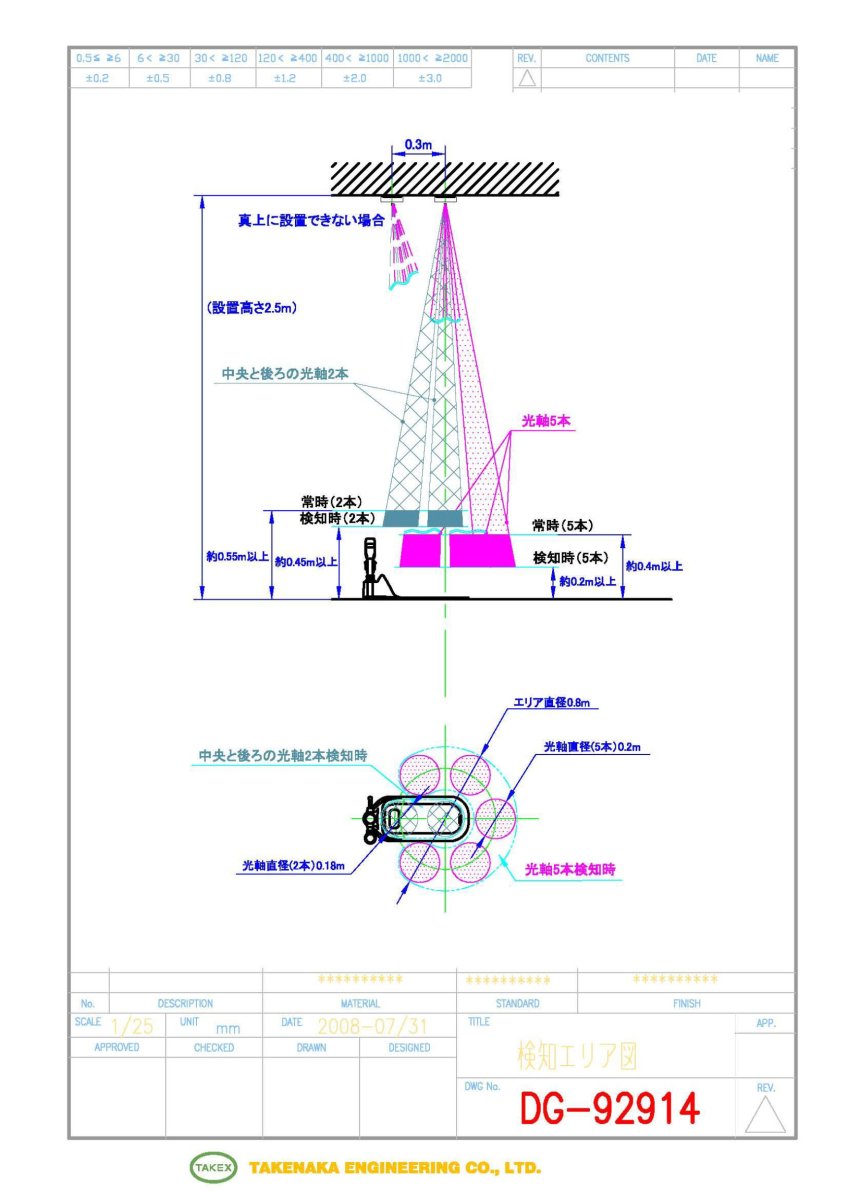

初期設定エリア	光軸直径（５本）：０．２５ｍエリア直径：０．８５ｍ（設置高さ２．５ｍ床面位置）
光軸移動範囲	高さ２．５ｍでＦＲＯＮＴ方向０．３ｍ４段階（０°、３°、６°、９°）の角度調整による
検知出力高さ	光軸 5本：床面より約０．４ｍ以上の高さ（検知時：約０．２ｍ以上）中央と後ろの光軸2本：便器より約０．５５ｍ以上の高さ（検知時：約０．４５ｍ以上）
検知出力エリア	光軸直径（５本）：０．２ｍエリア直径：０．８ｍ（検知出力高さ２．３ｍ位置）
検知出力高さ移動	常時より検知後約１秒、検知しなくなって約３０秒で高さ変更します。
スイッチ	初期設定スイッチ、エリア消去スイッチ、エリア反転スイッチ
初期設定時間	約３０秒
設置場所	天井（屋内専用）
使用可能周囲温度	－１０℃〜５５℃
外観	埋込カバー：ＡＢＳ樹脂（ホワイト）カバー：ポリカーボネート樹脂
重量	約３５０ｇ

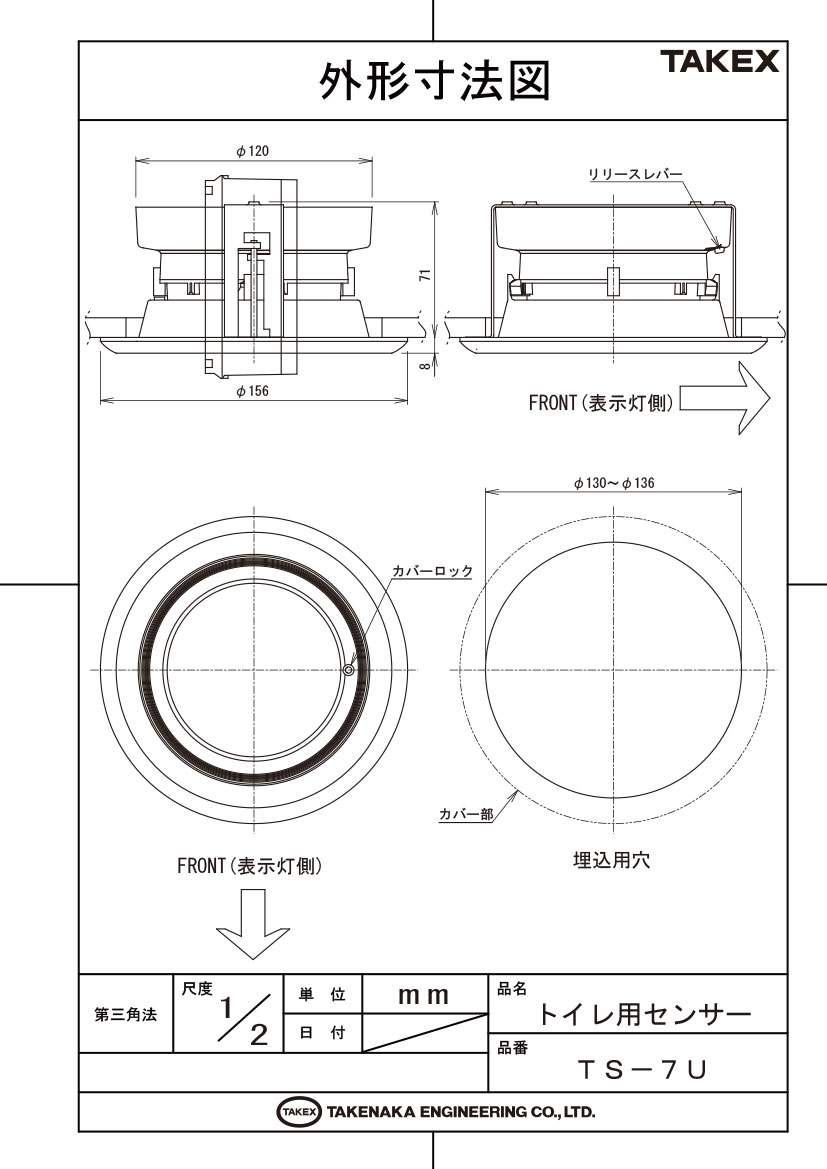

外形寸法	φ１５６×７９ｍｍ（埋込穴：Φ130〜136mm）

FAQ

Q：一般的な人感センサー（PIR方式）との違いは何ですか？ A：一般的な人感センサーは「温度の移動」を検知するため、動かずに座っていると検知が切れてしまいます。本機は「距離」を測定するため、利用者が静止していても退室するまで正確に検知し続けます。

Q：床が水浸しになっても正常に動作しますか？ A：はい、物理的な距離の変化を監視しているため、水まきによる色の変化程度では誤作動しません。ただし、激しい結露や水滴がレンズに付着すると光軸が乱れるため、非防水であることを考慮し屋内での使用に限ります。

Q：人が倒れた場合でも検知できますか？ A：はい。検知中に感度を自動で下げるトラッキング機能を備えており、床から約0.2m以上の高さに物体があれば検知を継続するため、転倒時も捉えることが可能です。

Q：設置直後に橙色のLEDが点滅していますがどういう意味ですか？ A：初期設定エラーです。電源投入後30秒間の学習中にエリア内で動いたり、設置高さが規定を超えている場合に発生します。エリアから退避し、電源を入れ直してください。

Q：個室内に手すりや棚がありますが、誤検知しませんか？ A：初期設定時にそれらを「背景（床）」として学習するため、固定されている物であれば問題ありません。また、スイッチ設定で特定方向の光軸を消去することも可能です。

Q：8台接続する場合の配線の注意点は？ A：1台目の出力(OUT)から2台目の入力(IN)へと数珠繋ぎ（カスケード接続）にします。また、合計消費電流が大きくなるため、十分な容量の電源装置を使用してください。

Q：反応するまでに時間がかかるように感じます。 A：本機はチャタリング防止のため、入室・退室ともに約10秒間の応答遅延時間を設けています。故障ではありませんので、テスト時は10秒以上待ってご確認ください。

Q：便座のフタが開いたままでも学習できますか？ A：初期設定時の状態を「基準」とします。運用時に最も多い状態（例：フタが開いているのが標準なら開いた状態）で学習させるのがベストです。

Q：メンテナンスで脚立を置いたまま電源を入れるとどうなりますか？ A：脚立を「床」として学習してしまいます。脚立をどけた後に「距離が遠くなった」と判断してエラーや未検知の原因になるため、必ず障害物がない状態で電源を投入してください。

Q：別売のリモコン（TS-A）は必須ですか？ A：いいえ、基本的には電源投入時の自動学習で動作します。ただし、停電復旧時に勝手に再学習してほくない場合など、プロ設定を行う際に使用します。
