SA-750U 生活安心センサー（埋込型） TAKEX 竹中エンジニアリング [SA-750U]

SA-750U 生活安心センサー（埋込型） TAKEX 竹中エンジニアリング [SA-750U]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 生活安心センサー パッシブセンサー 屋内天井埋込型

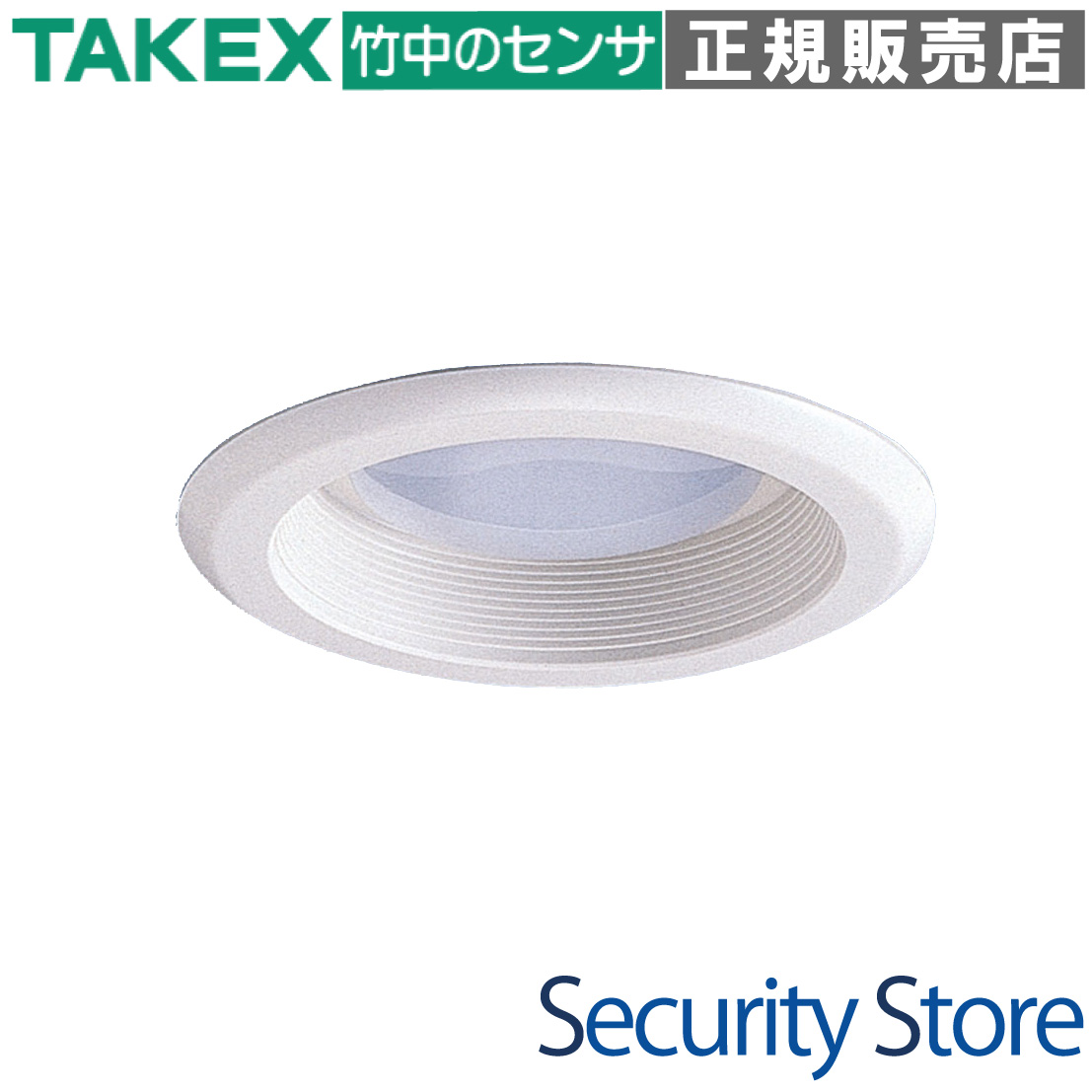

SA-750U 生活安心センサー（埋込型）

人の動きを検知するパッシブセンサーに、独自の「非検知タイマー」を内蔵した生活安心報知システム専用センサーです。設定時間内に動きがない場合のみ報知を行うため、高齢者の見守りや孤独死防止対策に最適なBtoBソリューションを提供します。

  • 型番： SA-750U
  • 製品名： 生活安心センサー（埋込型）
  • 検知方式： パッシブインフラレッド方式（PIR）
  • 主な用途： 高齢者住宅の見守り、トイレ・浴室等の長時間滞在監視
  • 電源仕様： AC100V または DC9〜18V（併用不可）
  • 設置形態： 天井埋込型（ダウンライト風デザイン）
SA-750U 生活安心センサー 埋込型 製品画像

資料ダウンロード

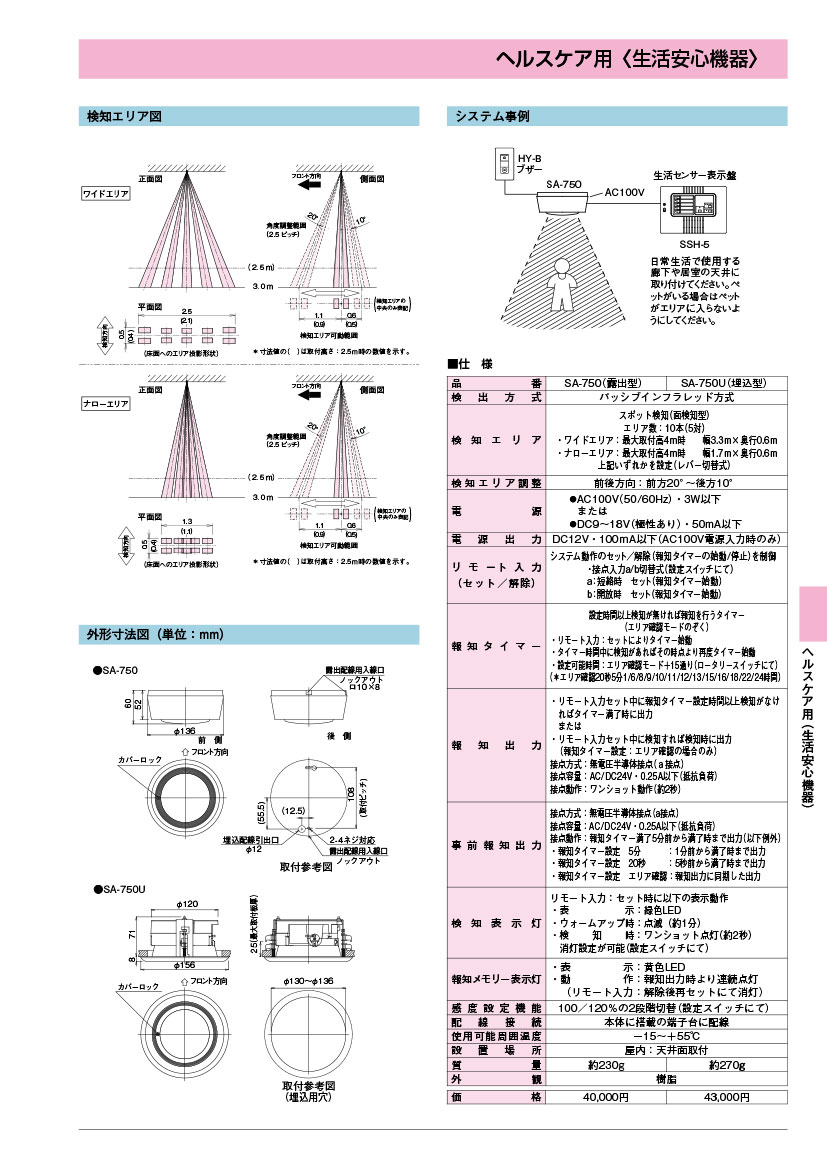

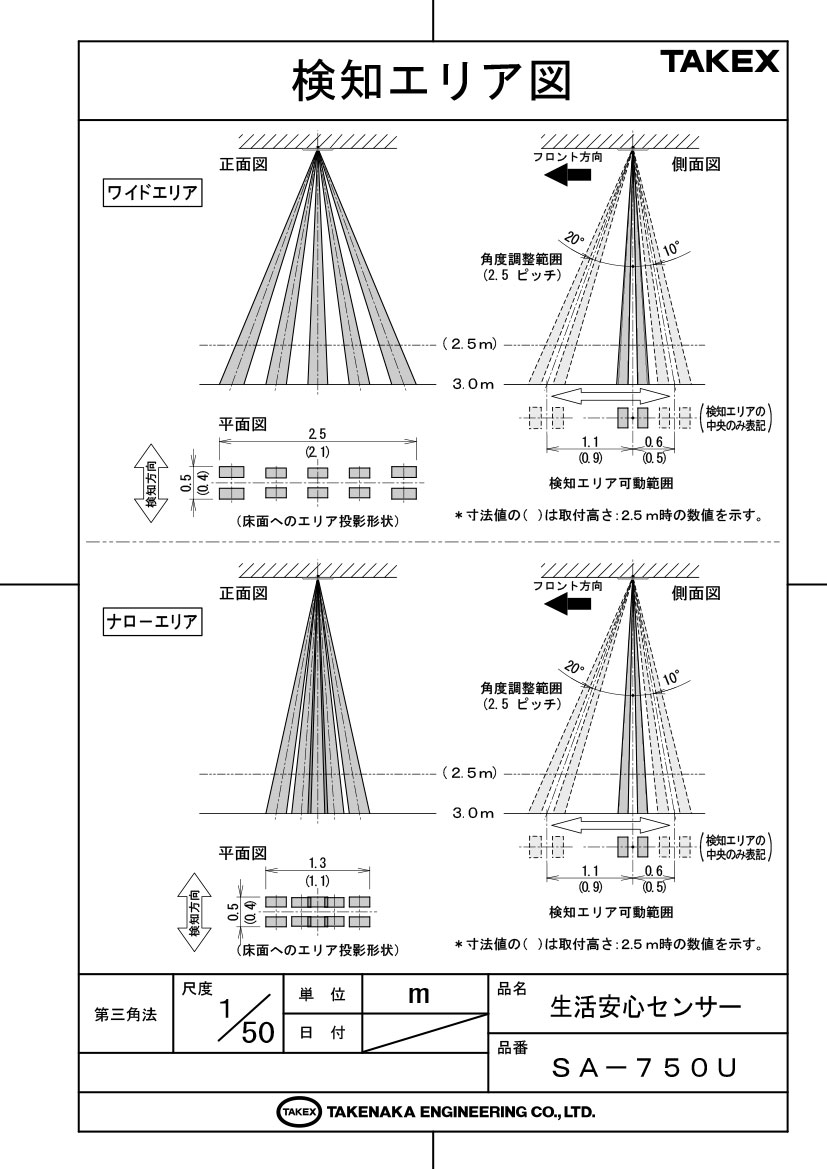

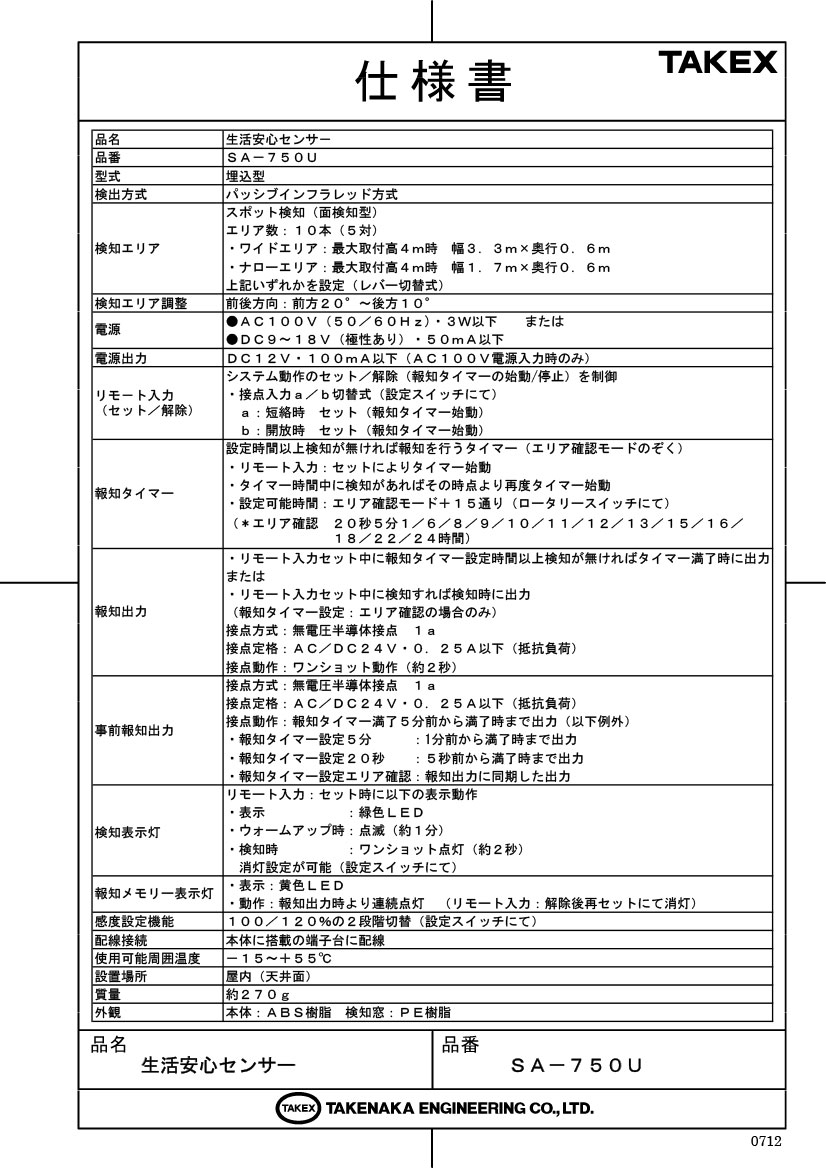

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高齢者向け住宅・有料老人ホームの見守り
  • 独居世帯の生活リズム異常の早期検知
  • 病院・施設の共用トイレ等の長時間滞在検知
  • オフィスや書庫などの消し忘れ・残留確認

導入前に確認したいポイント

  • 埋込型のため天井の穴あけ加工（φ130〜136mm）が可能か
  • 電源はAC100V直結か、DC電源供給か
  • 在室/不在を切り替える外部操作盤との連動有無
  • 検知エリア内にエアコン吹出口などの熱源がないか

特長

生活安心報知に特化したタイマー一体型設計

高性能なパッシブセンサーに生活安心報知用のタイマー機能を統合。人の動きを検知している間はタイマーがリセットされ続け、設定した時間（最長24時間）動きが途絶えた時のみ「異常」として接点出力を行います。個別のタイマーユニットを組み合わせる必要がなく、スマートなシステム構築が可能です。

建築美を損なわない埋込型デザイン

天井埋込型を採用し、ダウンライトのような格調高い外観を実現しました。居住空間の建築デザインを損なうことなく、さりげない見守りを可能にします。石膏ボード等への取り付けも考慮された専用金具が付属しています。

静かな室内を邪魔しない「フォトモスリレー」採用

検知時のリレー動作音を排除するため、無接点半導体（フォトモスリレー）を採用。カチカチという動作音がしないため、深夜の寝室や静かな廊下でも入居者の安眠や生活を妨げることがありません。

誤報を未然に防ぐ「事前報知機能」

メインの報知出力が出る5分前（設定により異なる）に、事前報知用の出力を出します。この段階でブザーを鳴らす等により、単に動いていなかっただけの対象者に「動くこと」を促し、外部への緊急通報（誤報）を自分自身でキャンセルさせることが可能です。

現場に合わせた16段階の報知タイマー設定

ロータリースイッチにより、最短20秒から最長24時間まで15通りの時間設定が可能です。「トイレの長時間滞在監視なら1時間」「生活リズム監視なら12時間」など、用途に合わせて柔軟に運用できます。

エリア幅のワンタッチ切替機能

設置場所の広さに応じて、検知範囲を「ワイド（3.3m幅）」または「ナロー（1.7m幅）」にレバー一つで切り替え可能です。通路での限定的な検知から、居室内での広範囲検知まで1台で対応します。

現場での施工性を高めるリモート入力端子

外部からの信号でシステムのON/OFFを切り替えられるリモート入力を装備。カードホルダースイッチや在室確認スイッチと連動させることで、外出時のタイマー停止などを自動化できます。

AC100V/DC12Vのハイブリッド電源対応

商用電源AC100Vの直接入力はもちろん、セキュリティパネル等からのDC12V供給にも対応。さらにAC100V使用時には、周辺機器（ブザー等）へ給電するためのDC12V出力端子（100mA）としても機能します。

選定時に評価したい強み

  • 信頼の検知ロジック： 温度変化を捉える10本（5対）のエリア構成で、わずかな動きも確実に捕捉。
  • 視覚的な状態確認： 目に優しいグリーンLEDで検知を確認。履歴がわかる黄色LEDの報知メモリー機能も搭載。
  • 施工後の調整が容易： 前後方向のエリア角度調整レバーにより、設置後でも検知ポイントを微調整可能。
  • フェイルセーフ設計： ウォームアップ中の誤動作防止機能や、自己診断に役立つエリア確認モードを搭載。

LED表示や動作状態

名称 色 挙動 ステータス
検知表示灯 緑 1秒周期で点滅 電源投入後のウォームアップ中（約1分間）。検知は行いません。
検知表示灯 緑 点灯（約2秒） 人を検知し、内部タイマーをリセットした状態。
報知メモリー表示灯 黄 連続点灯 一度報知出力が行われた履歴を示します。リセット（解除後再セット）するまで継続。

内部設定 / DIPスイッチ

スイッチ番号 機能 OFF（出荷時） ON
SW1 検知表示灯(緑) ON/OFF 常時消灯 表示ON
SW2 & SW3 感度設定 100%（標準） 120%（夏場など温度差が少ない環境用）
SW4 リモート入力論理切替 a接点（短絡でセット） b接点（開放でセット）

トラブルシューティング

現象 考えられる原因 対応策
検知表示灯が点滅したまま ウォームアップ中 通電後約1分間待機してください。
人を検知しない（緑LED不点灯） リモート入力が「解除」状態 外部操作盤やキースイッチが「セット」になっているか確認してください。
人がいないのにタイマーリセットされる エアコンの温風や揺れる植物 エリア角度を調整するか、ナローエリアに切り替えて熱源を外してください。
夏場に検知距離が短くなる 周囲温度と体温の差の減少 DIPスイッチで感度を120%に引き上げてください。

製品仕様

項目 内容
型式 SA-750U（埋込型）
検出方式 パッシブインフラレッド方式
検知エリア 面検知型（10本・5対）
ワイド：幅3.3m × 奥行0.6m
ナロー：幅1.7m × 奥行0.6m（最大取付高4m時）
検知エリア調整 前後方向：前方20°〜後方10°（レバー調整）
電源電圧 AC100V（50/60Hz） 3W以下 または DC9〜18V 50mA以下（※併用不可）
電源出力 DC12V 100mA以下（AC100V電源入力時のみ有効）
リモート入力 接点入力a/b切替式（タイマー始動/停止を制御）
報知タイマー設定 エリア確認モード ＋ 15段階（20秒、5分、1/6/8/9/10/11/12/13/15/16/18/22/24時間）
報知出力 無電圧半導体接点(1a) AC/DC24V 0.25A以下、ワンショット約2秒
事前報知出力 無電圧半導体接点(1a) AC/DC24V 0.25A以下、タイマー満了5分前から連続（設定により短縮）
使用可能周囲温度 -15℃ 〜 +55℃
外観・質量 本体：ABS樹脂（ホワイト系）、検知窓：PE樹脂、約270g

FAQ

Q：防犯用の人感センサーと何が違うのですか？ A：防犯用は「動いた時に即報知」しますが、本機は「一定時間動かない時に報知」する点が異なります。生活リズムの異常を検知するための専用設計です。
Q：お風呂場やトイレにも設置できますか？ A：設置可能ですが、直接水がかかる場所や極端に湿度が高い場所は避けてください。トイレの長時間滞在（急病による倒れ込み）の検知には非常に有効です。
Q：ペット（犬・猫）がいても使えますか？ A：パッシブセンサーの性質上、ペットの動きも「人体」と同様に検知してタイマーをリセットしてしまいます。ペットがいる環境では設置場所の工夫が必要です。
Q：寝ている間はどうなりますか？ A：就寝中のわずかな寝返りでも検知すればタイマーはリセットされます。タイマー時間を8〜12時間など、通常の睡眠時間を超える長さに設定することで、起床の遅れなどを検知できます。
Q：事前報知とはどのような機能ですか？ A：最終的な「異常報知」を行う5分前に、まず室内でブザー等を鳴らす機能です。もし対象者が無事であれば、その音を聞いて動くことで通報をキャンセルできます。
Q：AC100VとDC12Vを両方繋いでもいいですか？ A：いいえ、絶対に併用しないでください。基板故障の原因となります。現場の配線環境に合わせてどちらか一方のみ接続してください。
Q：動作音が気になります。カチカチ鳴りますか？ A：いいえ、本機はフォトモスリレーという半導体スイッチを使用しているため、機械的な動作音は一切しません。非常に静かです。
Q：取り付けにはどのくらいの大きさの穴が必要ですか？ A：直径130mm〜136mmの埋込穴が必要です。ダウンライト等とほぼ同等の施工方法となります。
Q：外出する時はどうすればいいですか？ A：リモート入力端子にキースイッチや操作盤を接続し、「解除」状態にすることでタイマー動作を停止させることができます。
Q：エリア確認モードとは何ですか？ A：設置テスト用のモードです。タイマーを無視して、動くたびに即座に出力とLED点灯を行います。施工時に検知範囲が正しいか確認するために使用します。
