SAS-7R 生活安心センサー（光線式）露出型 TAKEX 竹中エンジニアリング [SAS-7R]

SAS-7R 生活安心センサー（光線式）露出型 TAKEX 竹中エンジニアリング [SAS-7R]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 生活安心センサー 近赤外線反射方式 高齢者住宅・介護施設

生活安心センサー（光線式）露出型 SAS-7R

温度変化に影響されない「光線式」距離測定テクノロジーを採用。高齢者の一人住まいを見守り、異常を検知するBtoB向け高精度センサーです。

  • 型番： SAS-7R
  • 方式： 近赤外線反射方式（距離測定・光軸7本）
  • 検知対象： 床面から約0.6m以上の人体移動
  • 設置場所： 屋内天井（標準高さ2.5m）
  • 主な強み： 空調や太陽光の温度変化に強く、ペットやロボット掃除機を無視可能

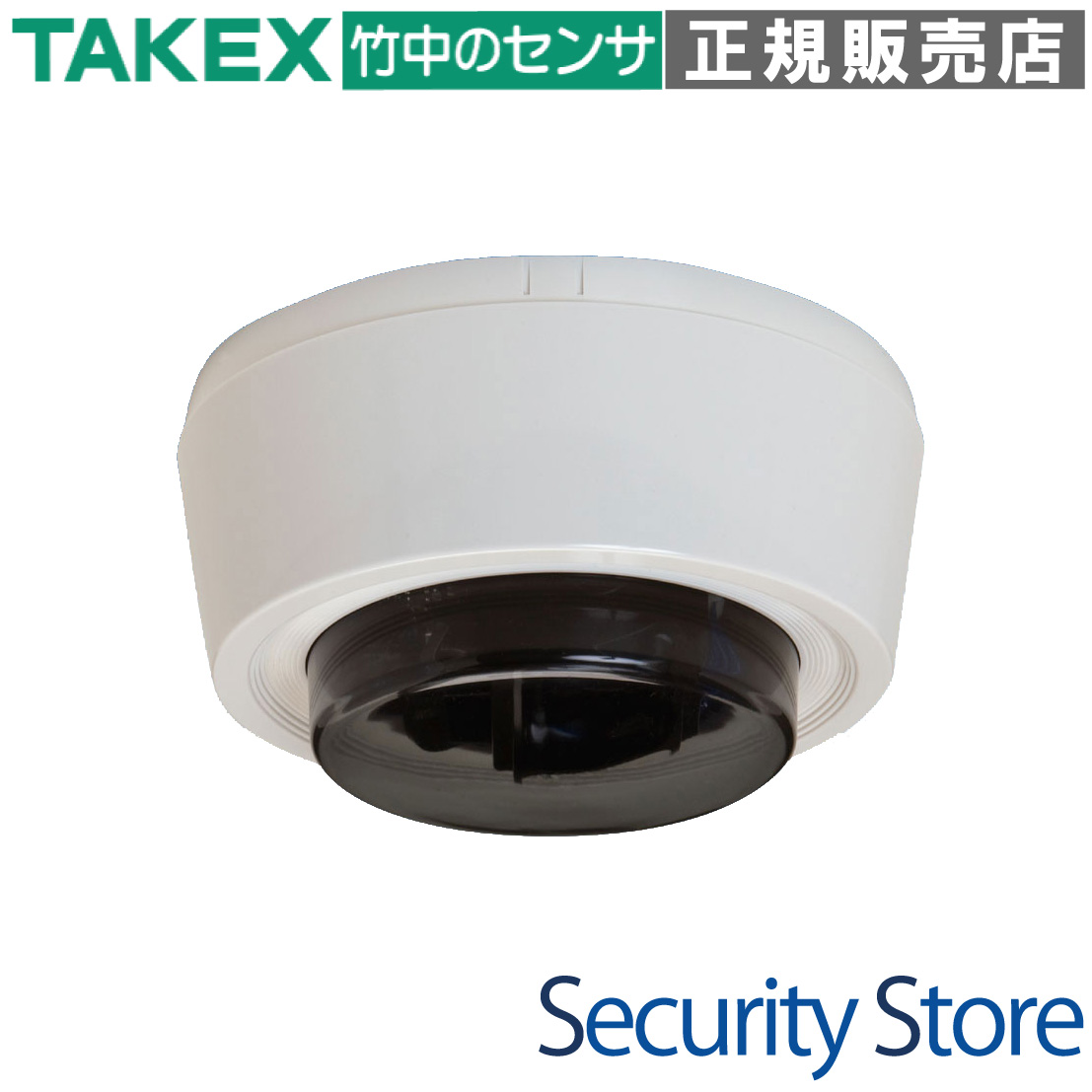

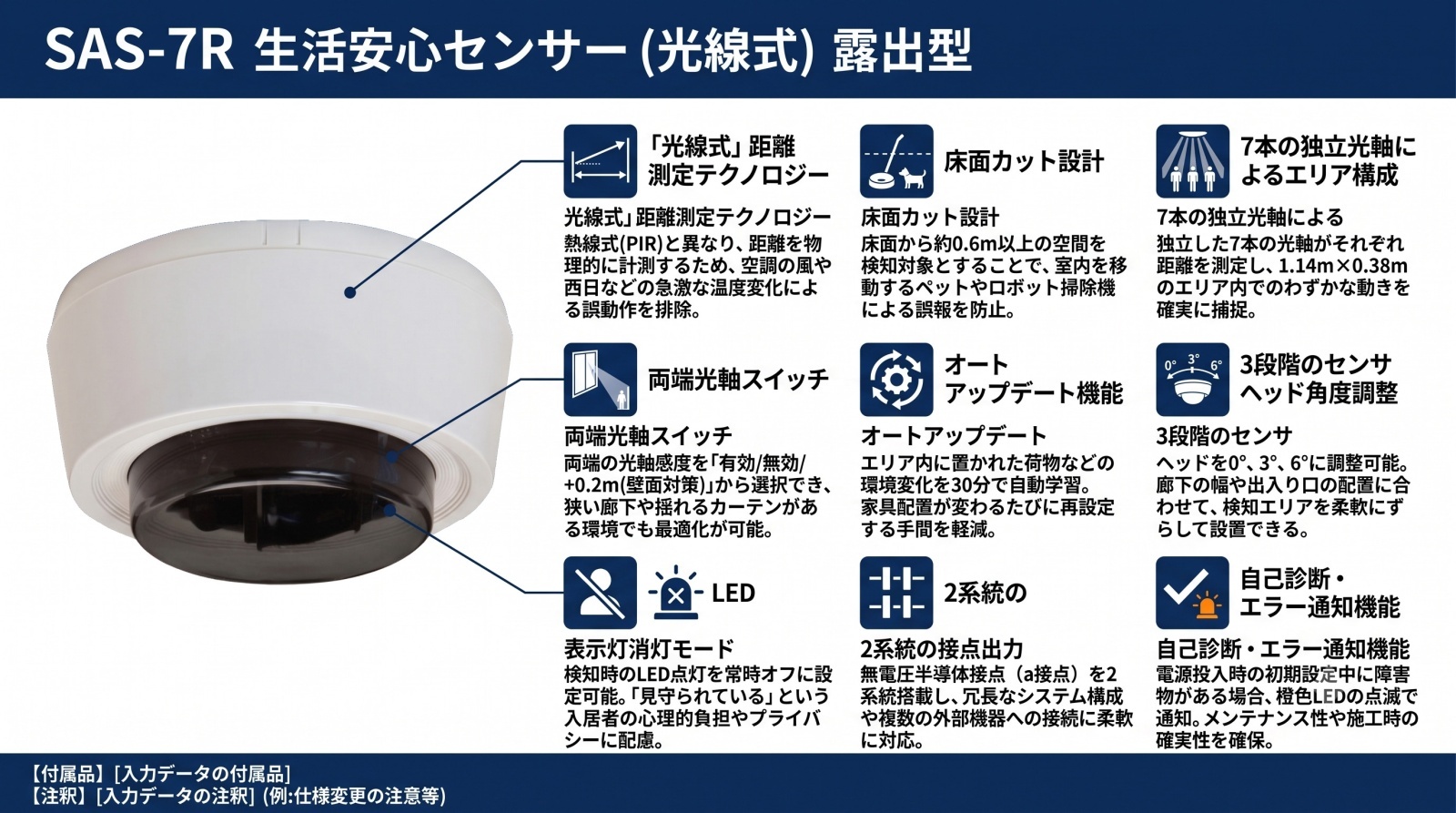

生活安心センサー SAS-7R 露出型 外観画像

資料ダウンロード

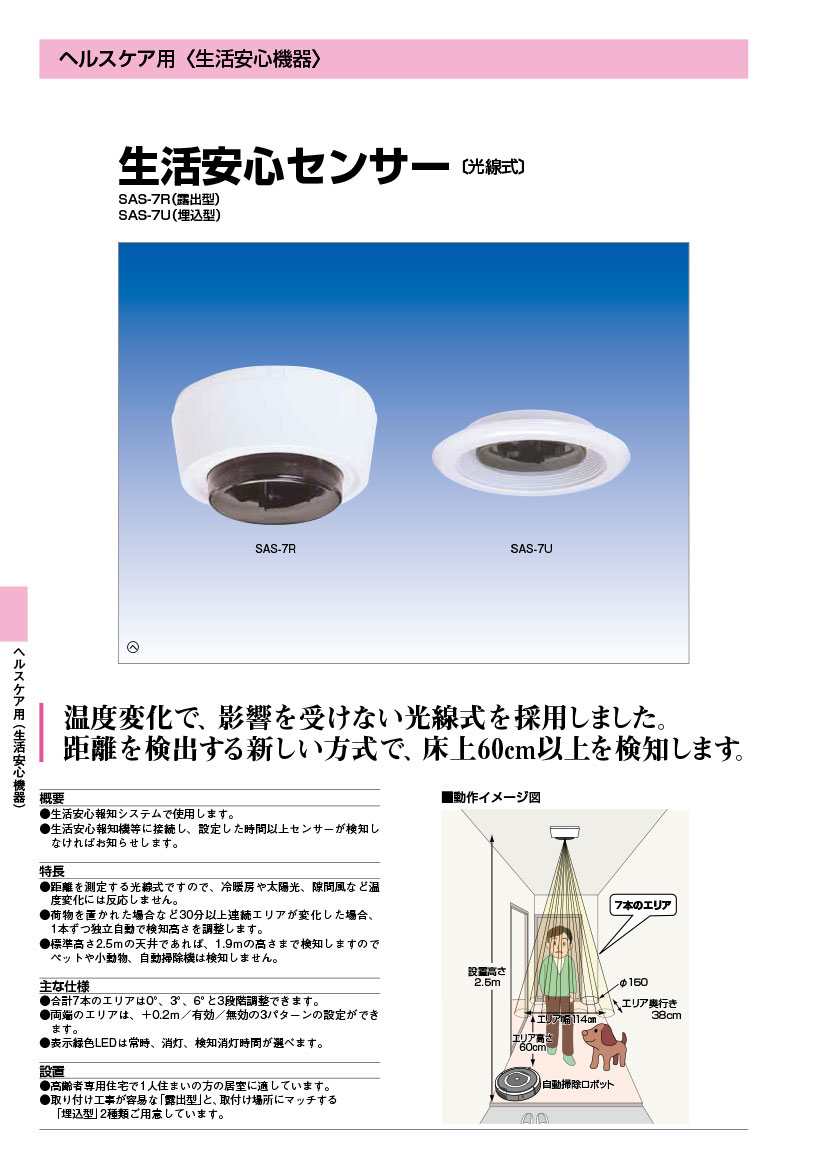

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高齢者専用住宅・介護施設の居室見守り
  • 独居高齢者宅の安否確認システム
  • 廊下やトイレ前など、必ず通過する場所の監視
  • 空調の風や西日が入りやすい環境の検知

導入前に確認したいポイント

  • 設置高さは2.5m〜2.7m以内か
  • 複数台を近接して設置しないか（干渉の恐れ）
  • エリア内に扉やカーテンなどの動体がないか
  • 電源容量（110mA以下）は確保できているか

特長

環境変化に強い「光線式」距離測定テクノロジー

一般的な熱線（PIR）センサーとは異なり、近赤外線を投光して対象物までの距離を計測する「アクティブ赤外線方式」を採用しています。これにより、空調の温風・冷風、西日、すきま風といった急激な温度変化による誤動作を完全に排除。環境変化の激しい現場でも安定した見守りが可能です。

ペットや自動掃除機を無視する「床面カット」設計

床面から約0.6m以上の空間を検知対象とするため、床付近を移動する犬や猫などのペット、ロボット掃除機などの動きを検知しません。夜間にロボット掃除機を稼働させる高齢者住宅でも、誤報を気にせず運用できます。

7本の独立光軸による緻密なエリア構成

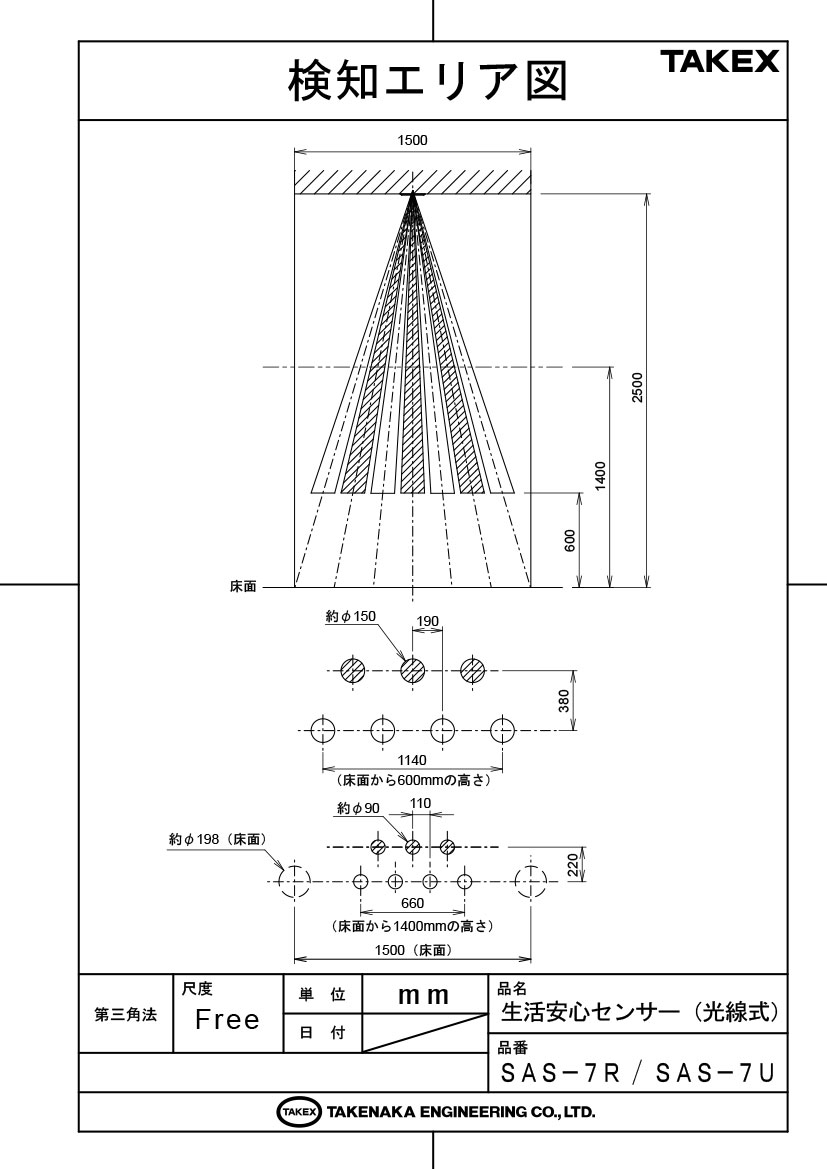

合計7本の独立した光軸を照射し、1.14m × 0.38mの検知エリアを形成します。各光軸が独立して距離を測定するため、エリア内でのわずかな動きも確実に捕捉。生活反応の有無を正確に判断します。

レイアウトに合わせて選べる「両端光軸スイッチ」

両端の光軸2本について、感度設定を「有効」「無効」「+0.2m（壁面対策）」の3パターンから選択可能です。狭い廊下で壁面が干渉する場合や、エリア端に揺れるカーテンがある場合でも、スイッチひとつで現場に最適化できます。

環境変化に自動追従する「オートアップデート機能」

検知エリア内に荷物が置かれるなど、環境が変化して30分以上検知状態（ON）が継続した場合、その置物を自動的に「背景」として再学習します。逆に荷物が撤去されて30分経過すれば元に戻るため、家具配置の変更のたびに再設定する手間がかかりません。

設置環境にマッチする「センサヘッド角度調整」

センサヘッドは0°、3°、6°の3段階で角度調整が可能です。廊下の幅や出入り口の配置に合わせて、検知エリアを柔軟にずらすことができ、より確実な通過検知を実現します。

心理的負担を軽減する「表示灯消灯」モード

「見守られている」という意識がストレスになる入居者のために、検知時のLED点灯を常時オフに設定可能。プライバシーに配慮しつつ、背後で確実な見守り機能を維持できます。初期設定時やエラー発生時はLEDが点滅するため、メンテナンス性も損ないません。

選定時に評価したい強み

  • 圧倒的な低誤報率： 温度変化・外乱光に影響されない物理的な距離測定。
  • メンテナンスフリー： 置物などの環境変化に自動追従する学習アルゴリズム搭載。
  • 施工の柔軟性： 角度調整とDIPスイッチによる光軸の個別制御が可能。
  • 信頼の接点出力： 2系統の無電圧半導体接点を搭載し、冗長なシステム構成にも対応。

施工・設置ガイド

初期設定（キャリブレーション）の重要性

電源投入後、最初の約30秒間は自動初期設定が行われます。この間、センサーは床面までの距離を学習しています。設定中に検知エリア内に立ち入るとエラー（橙色LED点滅）となるため、無人状態で通電を開始してください。

確認項目 詳細・制限事項
推奨設置高さ 標準2.5m（最長2.7mまで対応）
最大配線長 線径0.9mm以上を使用し、40m以内を推奨
接点容量 DC24V 50mA以下（抵抗負荷）。過電流時は保護回路が作動します
接続制限 報知機SAH-2(S)使用時は、電源供給能力の都合上1システム1台まで

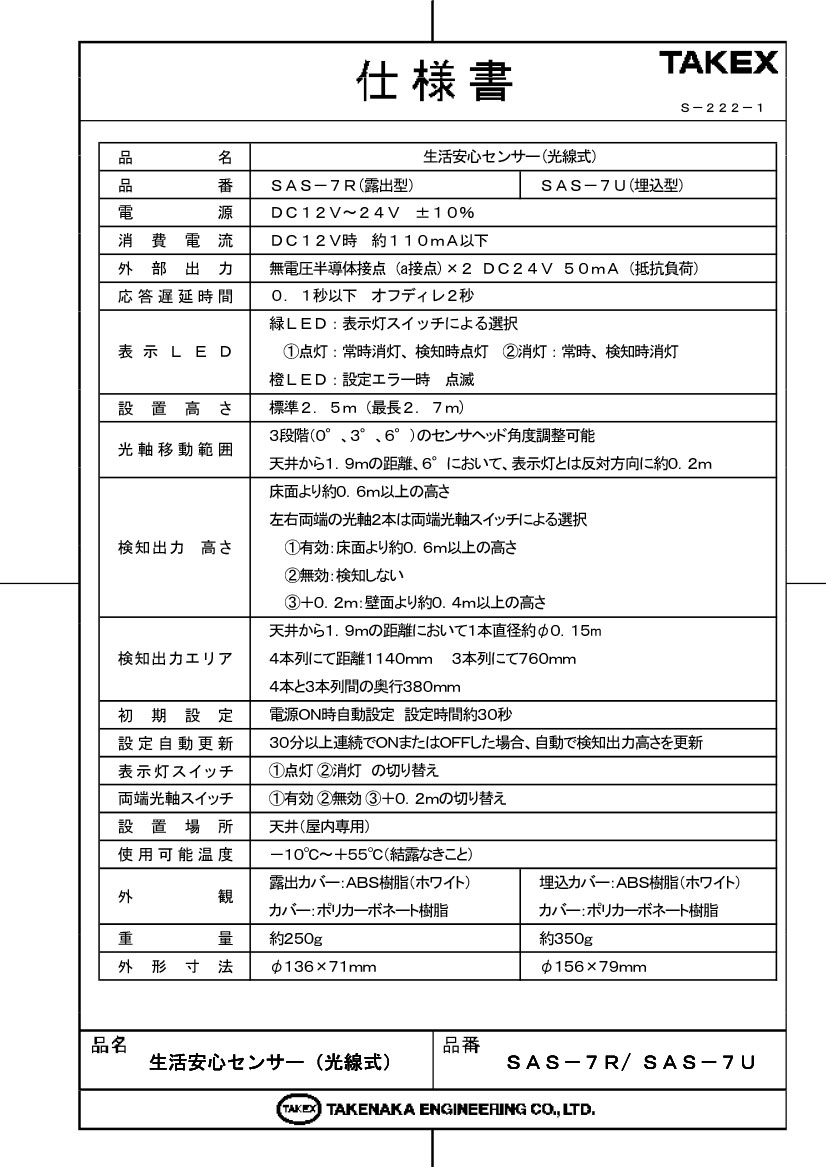

製品仕様

項目 SAS-7R（露出型） 仕様詳細
型番 SAS-7R
品名 生活安心センサー（光線式）
電源電圧 DC12V〜24V ±10%
消費電流 DC12V時：約110mA以下
外部出力 無電圧半導体接点（a接点）×2系統（DC24V 50mA 抵抗負荷）
応答・遅延時間 応答：0.1秒以下 / オフディレイ：2秒
表示LED 緑LED：検知表示（設定可） / 橙LED：設定エラー時点滅
設置高さ 標準 2.5m（最長 2.7m）
角度調整 3段階（0°、3°、6°）可変
検知出力高さ 床面より約0.6m以上の高さ（DIP設定により両端調整可）
検知エリア 1140mm × 380mm（高さ2.5m、天井から1.9m位置にて）
設定自動更新 30分以上の連続ON/OFFにより自動更新（オートアップデート）
使用可能周囲温度 -10℃ 〜 +55℃（結露なきこと、屋内専用）
材質 露出カバー：ABS樹脂 / カバー：ポリカーボネート樹脂
外形寸法・重量 φ136 × 71mm / 約250g

FAQ

Q：熱線式センサーとの最大の違いは何ですか？ A：熱線式が温度変化（赤外線の変化）を捉えるのに対し、本機は「対象物までの距離」を物理的に計測します。そのため、空調の風や西日などの温度変化による誤動作がほぼ発生しません。
Q：ペットが室内を動き回っても大丈夫ですか？ A：はい。床面から約0.6m以上の高さを検知対象とする設計のため、犬や猫などのペットが床を歩いていても検知せず、誤報を防ぐことができます。
Q：ロボット掃除機は反応してしまいますか？ A：ロボット掃除機もペットと同様、検知エリア（床上0.6m以上）より低いため、通常は反応しません。
Q：荷物を置いて検知しっぱなしになった場合、どうなりますか？ A：約30分間検知が継続すると、センサーがその荷物を「新しい床面」として自動で学習（オートアップデート）し、非検知状態に戻ります。
Q：橙色のLEDが点滅しているのは故障ですか？ A：初期設定エラーです。電源投入時の30秒間に人がエリアにいたり、障害物があった場合に点滅します。障害物を取り除き、電源を再投入してください。
Q：浴室に設置することはできますか？ A：できません。屋内専用（結露なきこと）の仕様です。水滴がレンズに付着すると近赤外線が遮断され、正常な検知ができなくなります。
Q：設置高さが2.7mを超えても使えますか？ A：推奨されません。標準2.5m、最大2.7mまでとなっており、それ以上の高さでは反射光が弱くなり、検知精度が著しく低下します。
Q：検知したときにLEDを光らせないようにできますか？ A：可能です。内部の表示灯スイッチを「消灯」に設定することで、通常運用時の点灯をオフにでき、入居者の心理的負担を軽減できます。
Q：壁際に設置すると誤動作しますか？ A：壁の反射により検知し続ける場合があります。その際は内部の「両端光軸スイッチ」を「+0.2m」または「無効」に設定して壁面干渉を回避してください。
Q：検知エリアの幅はどれくらいですか？ A：設置高さ2.5mの場合、幅は約1.14m、奥行は約0.38mのスポットエリアを形成します。
