TS-A トイレ用センサー エリア設定リモコン TAKEX 竹中エンジニアリング [TS-A]

TS-A トイレ用センサー エリア設定リモコン TAKEX 竹中エンジニアリング [TS-A]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） トイレ用センサー周辺機器 TS-7シリーズ専用 施工・保守用リモコン

TS-A トイレ用センサー エリア設定リモコン

トイレ用センサー「TS-7シリーズ」のエリア再学習を地上からワンタッチで実行できる専用リモコンです。 施工時の環境設定や、ブース内の設備変更に伴う検知エリアの調整を、センサーを分解することなく迅速かつ安全に行うことができます。

  • 型番： TS-A
  • 製品名： エリア設定リモコン
  • 対応機種： トイレ用センサー TS-7シリーズ全機種（TS-7, TS-7U, TS-7R等）
  • 通信方式： 赤外線方式（最大投光距離 10m）
  • 電源： コイン形リチウム電池 CR2025 × 1
  • 主な用途： トイレブース内の環境再学習・エリア最適化トリガー

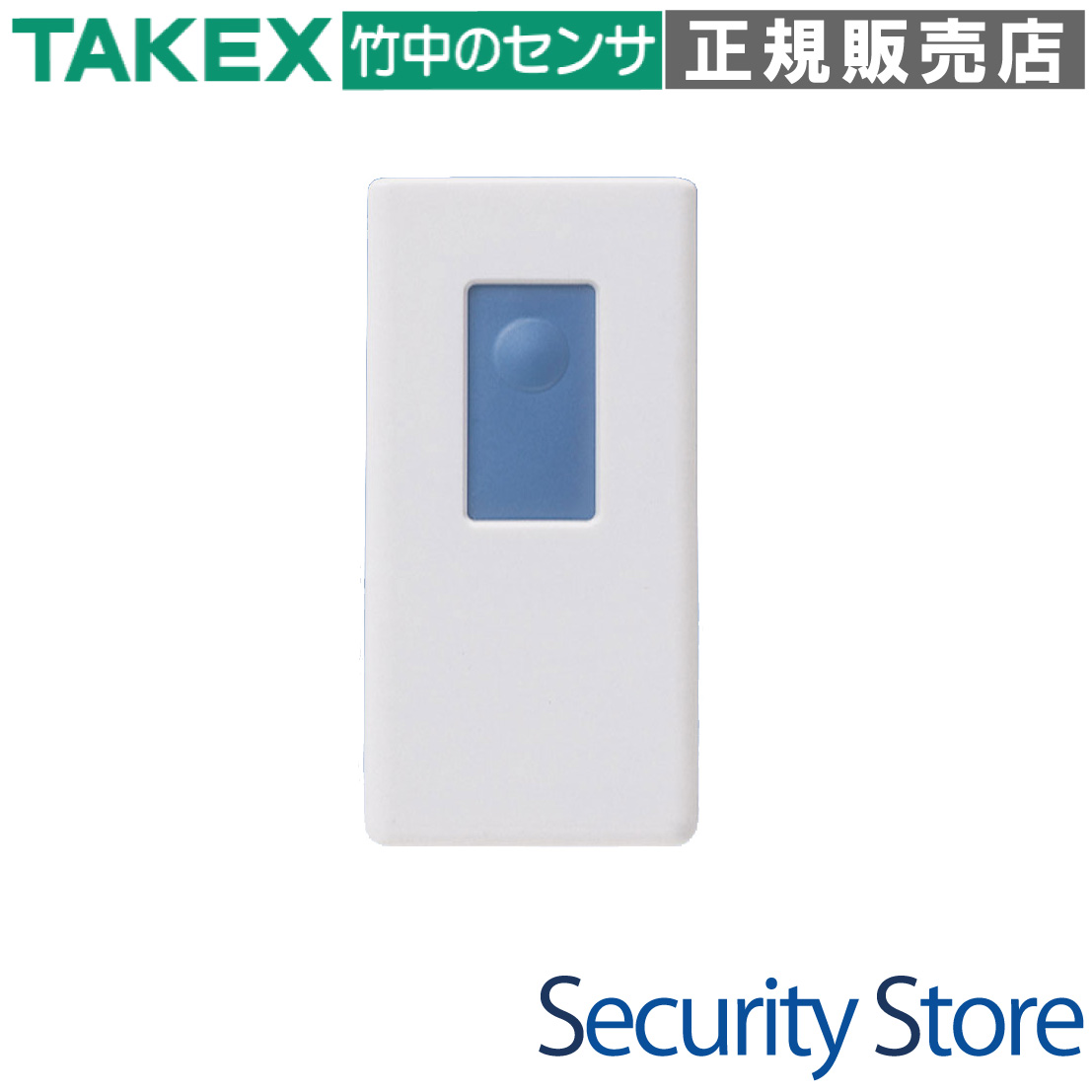

TS-A トイレ用センサー エリア設定リモコン 製品画像

資料ダウンロード

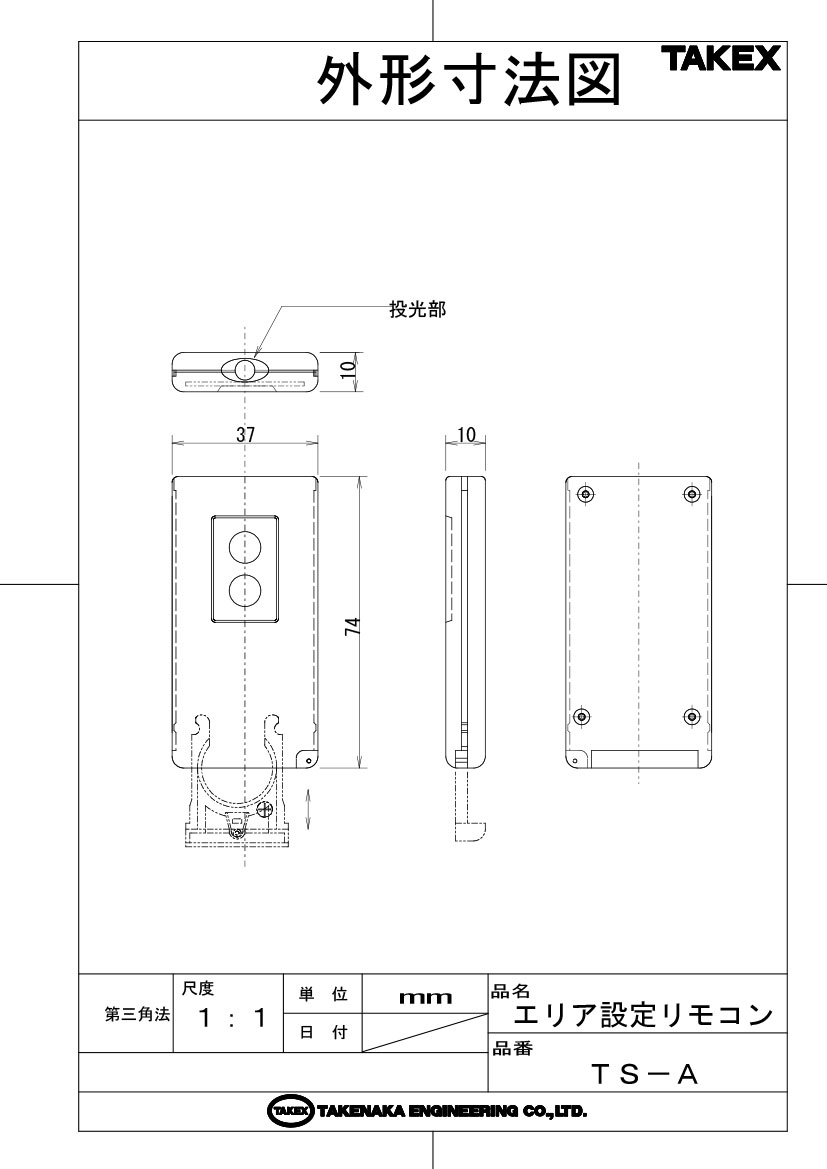

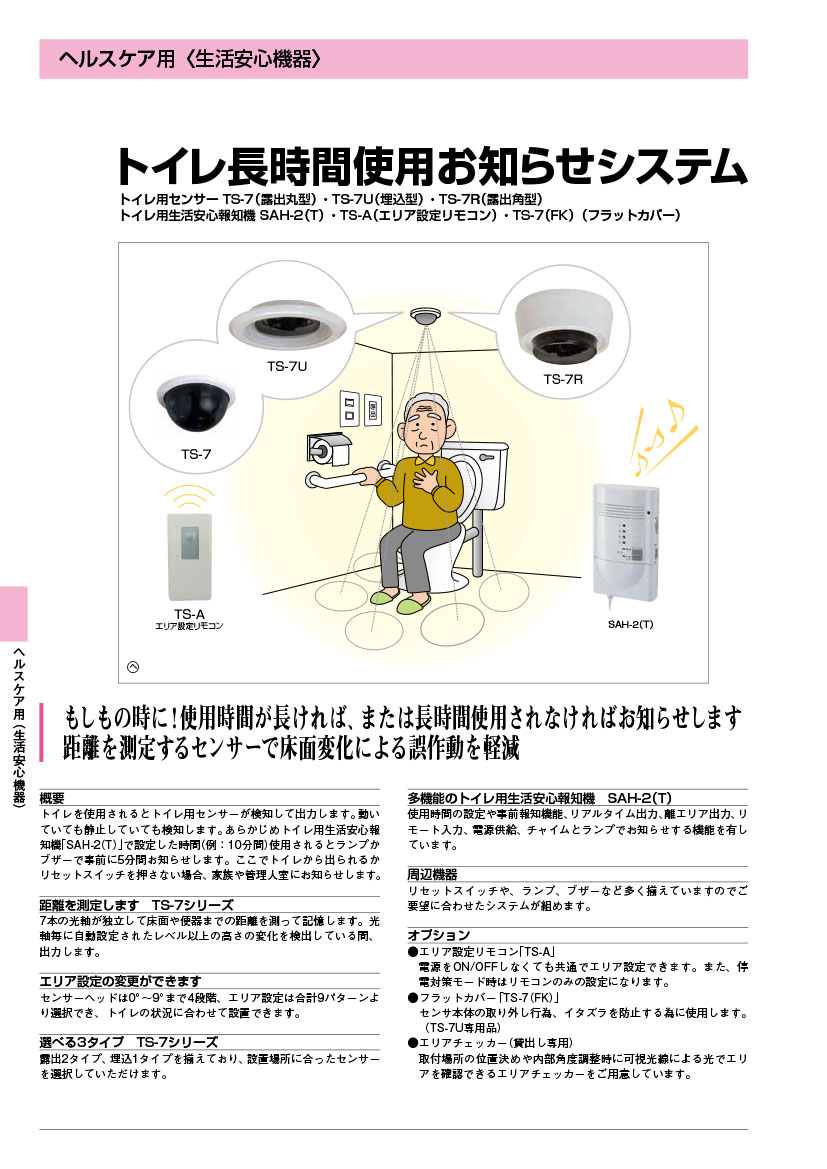

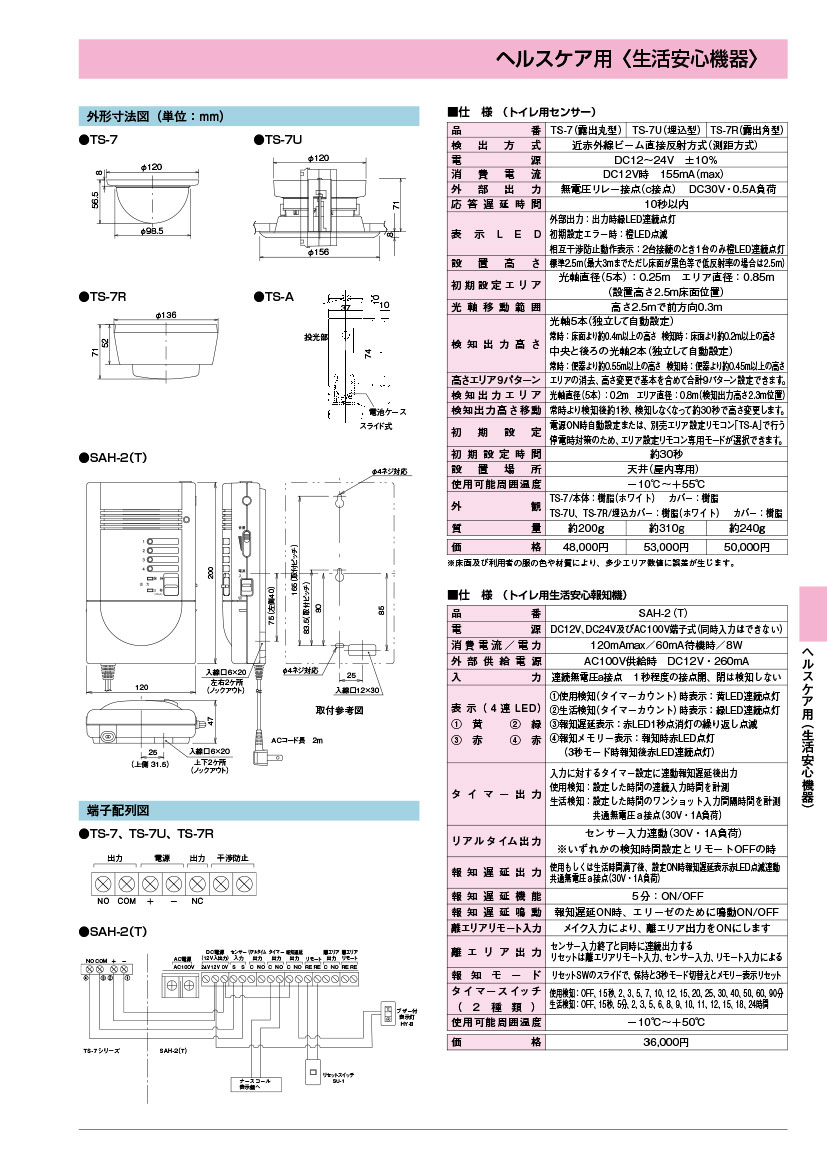

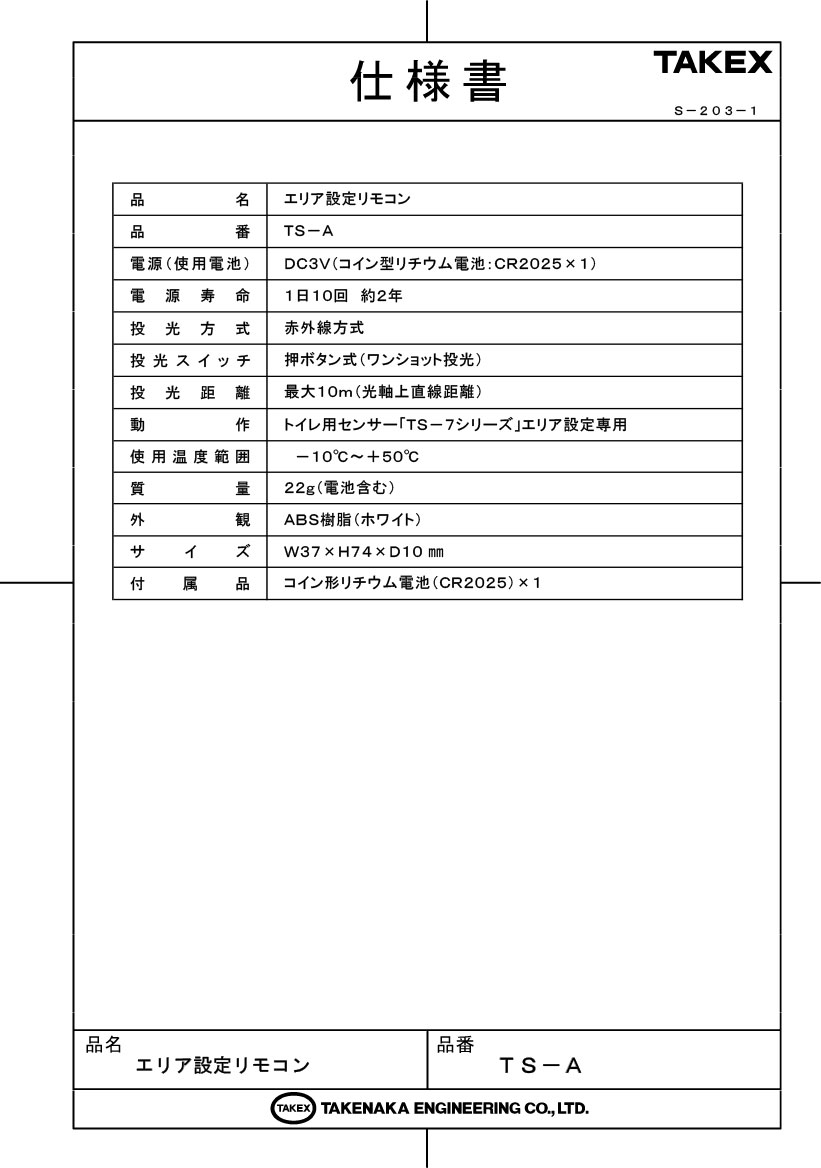

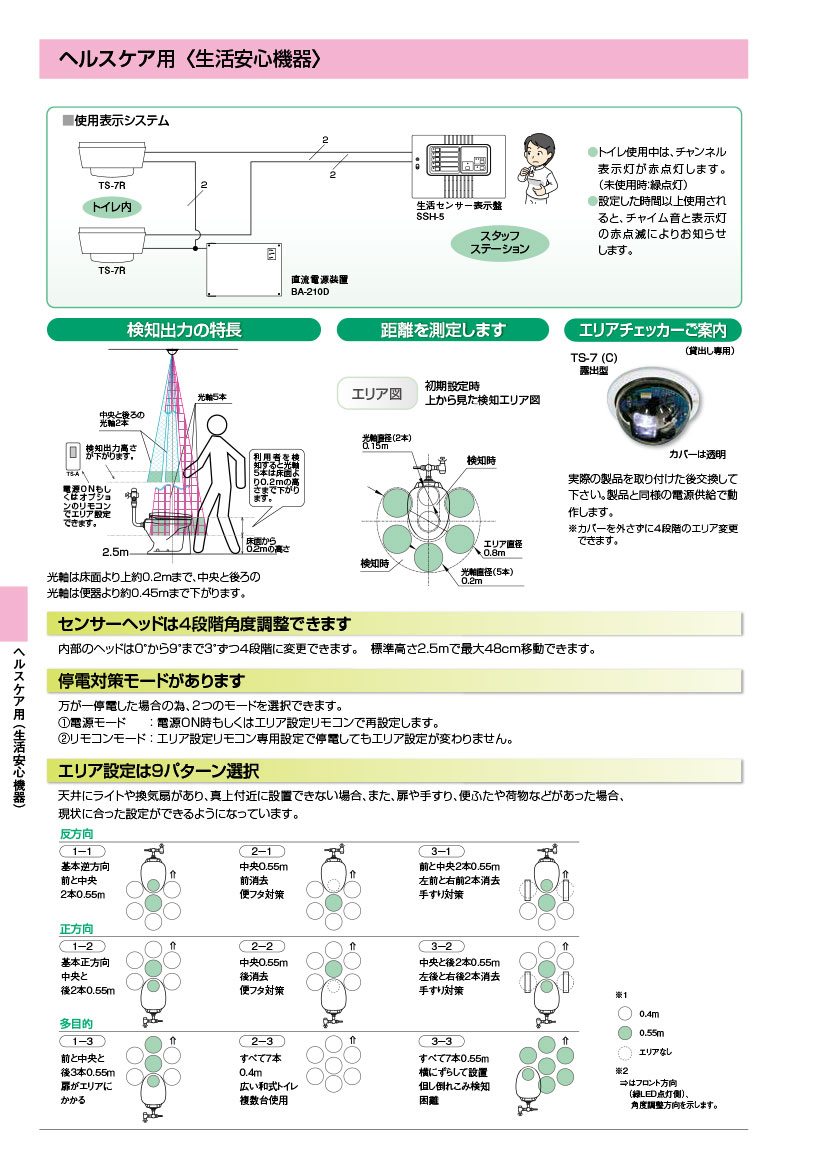

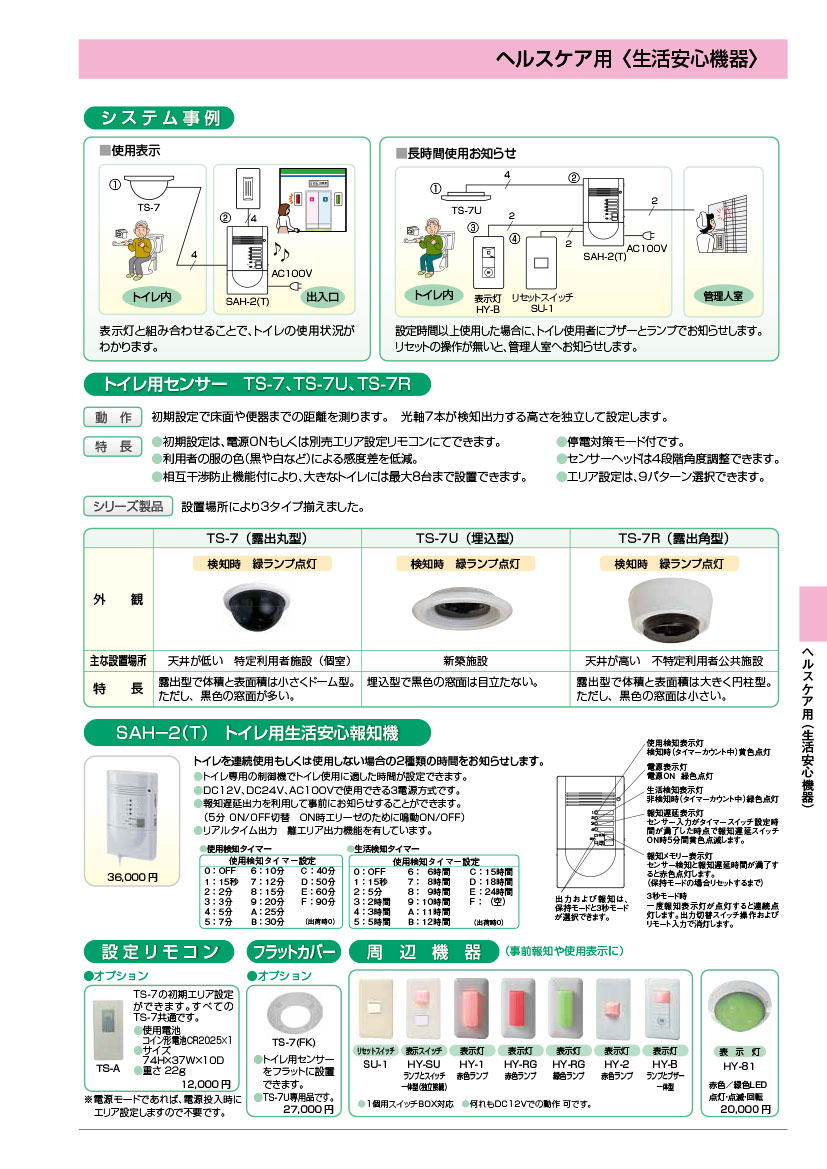

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • TS-7シリーズ設置時の初期エリア設定
  • 手すりや棚の増設に伴う環境再学習
  • 無人時の誤検知（ゴースト検知）解消
  • 定期点検時の動作確認およびリセット
  • 複数ブースの一括メンテナンス効率化

導入前に確認したいポイント

  • 対象センサーがTS-7シリーズであること
  • センサー受光部への視認性が確保されているか
  • 設定時にブース内を無人にできるか
  • 複数台設置時は至近距離からの操作が必要
  • 電池（CR2025）の在庫状況

特長

赤外線通信テクノロジーによる完全ワイヤレス調整

先進の赤外線通信テクノロジーを採用しており、物理的な調整作業を不要にします。ボタン一つで「環境再プロファイリング」のトリガー信号を送信し、現場の状況に合わせた最適な検知エリアをセンサー本体に自動演算させることが可能です。

最大10mの強力な投光性能

コンパクトなサイズながら、光軸上直線距離で最大10mという強力な赤外線出力を実現。天井高のある施設や、広い多目的トイレの入り口付近からでも、安全にセンサーのエリア設定を開始することができます。

施工・保守の安全性を高める分解不要設計

従来のように脚立に登ってセンサーカバーを外したり、内部のボリュームを調整したりする必要がありません。地上からリモコンを向けて操作するだけで完結するため、作業者の転落リスクを低減し、作業時間を大幅に短縮します。

「ワンショット投光方式」による確実な操作

ボタンを約1秒間押すだけで信号を送信するワンショット方式を採用。複雑なコマンド入力は一切不要で、誰でも確実なセットアップが可能です。信号受信後はセンサー側のLEDが反応するため、操作の成否も一目で判断できます。

携帯性に優れた超軽量・コンパクト筐体

外形寸法W37×H74×D10mm、質量わずか22gという極めて軽量かつ薄型のデザインです。胸ポケットやツールバッグに常時携帯でき、現場での機動力を損ないません。

電池脱落を防止する安全ロック機構

電池ケースには専用のロック機構を備えています。ペン先などを使用してロックを解除しながら引き出す構造により、高所作業中や移動時の衝撃による不用意な電池の脱落を物理的に防止します。

長期運用を支える省電力設計

待機電力を極限まで抑えた回路設計により、1日10回程度の操作であれば約2年間の電池寿命を実現。頻繁な電池交換の手間を省き、いざという時にすぐに使える信頼性を備えています。

高度な環境学習（バックグラウンド・キャンセレーション）

リモコン信号を受けたセンサーは、約30秒間かけて空間内の静止物体（壁や便器）をスキャンし、背景として記憶します。これにより、環境変化による誤動作を防ぎ、人体のみを正確に検知する状態へ自動最適化されます。

選定時に評価したい強み

  • 保守効率の劇的向上： カバー開閉不要で、1現場あたりの調整時間を数分から数十秒へ短縮。
  • 共通互換性： TS-7シリーズであれば、TS-7/TS-7U/TS-7Rなど全ての型番に共通して使用可能。
  • 確実なフィードバック： センサー本体の緑LED点滅パターンにより、学習の進捗を視覚的に把握。
  • 非同期割り込み対応： センサーが検知状態にあっても、最優先でリセット操作を受け付け可能。

施工・設置ガイド

本製品を使用したエリア設定時には、以下の手順と環境構築を厳守してください。

設定手順とLEDの挙動

工程 作業内容 センサー本体（TS-7）のLED状態
1. トリガー送信 センサーに向けてボタンを約1秒押下 緑LEDが点滅を開始
2. 環境学習中 ブース内を無人にし、30秒間待機 点滅速度が徐々に加速
3. 設定完了 学習データの保存 約3秒間の連続点灯後、消灯

設定時の重要注意事項

  • 環境の固定： 便蓋は閉め、扉は通常待機状態にし、床面のバケツ等は必ず撤去してください。
  • 無人の徹底： 学習中の30秒間は、絶対に検知エリア内に入ったりセンサーを覗き込まないでください。
  • 干渉防止： 複数台が近接している場合は、対象センサーに手を伸ばして至近距離から投光してください。

製品仕様

項目 内容
品名 エリア設定リモコン
品番 TS-A
対応機種 トイレ用センサー「TS-7シリーズ」全機種
電源（使用電池） DC3V（コイン型リチウム電池：CR2025×1）
電源寿命 1日10回操作で約2年（テスト用電池除く）
投光方式 赤外線方式
投光スイッチ 押ボタン式（ワンショット投光）
投光距離 最大10m（光軸上直線距離）
動作目的 TS-7シリーズのエリア学習開始トリガー
使用温度範囲 -10℃ 〜 +50℃
質量 22g（電池含む）
外観材質・色 ABS樹脂（ホワイト）
外形寸法 W37 × H74 × D10 mm
付属品 コイン形リチウム電池（CR2025）×1

FAQ

Q：TS-7シリーズ以外のセンサーにも使えますか？ A：いいえ。本製品はTAKEX製トイレ用センサー「TS-7シリーズ」専用のリモコンです。他の赤外線センサー等には使用できません。
Q：リモコン自体に動作を確認するランプはありますか？ A：リモコン側にはLEDはありません。操作の成否は、受信側であるセンサー本体（TS-7）の緑色LEDが点滅を開始するかどうかで確認してください。
Q：設定ボタンを押してもセンサーが反応しません。 A：電池切れ、または電池の極性が逆になっている可能性があります。また、センサーから10m以上離れていないか、レンズが汚れていないか確認してください。
Q：エリア学習の30秒間に人が入ってしまった場合は？ A：人体を「背景」として誤学習し、不感症（人が入っても検知しない）の原因となります。再度、完全に無人の状態にしてからリモコン操作をやり直してください。
Q：隣り合うブースのセンサーが同時に反応してしまいます。 A：赤外線が広範囲に届いているためです。対象のセンサーに極限まで手を近づけて、ピンポイントで投光するように操作してください。
Q：停電があった場合、再設定は必要ですか？ A：いいえ。学習データはセンサー本体の不揮発性メモリーに保存されるため、停電後も再設定なしでそのまま運用いただけます。
Q：電池交換の際、注意点はありますか？ A：指定の「CR2025」を使用してください。厚みの異なるCR2032などは使用できません。また、ケースのロック解除にはペン先などが必要です。
Q：センサーが誤検知で点灯しっぱなしでもリモコンは効きますか？ A：はい。どのような検知状態であっても、リモコンの信号は最優先で割り込み処理されますので、強制的に再学習を開始できます。
Q：付属の電池はどのくらい持ちますか？ A：付属電池はテスト用ですが、新品であれば1日10回の操作で約2年が目安です。竣工時には新品電池への交換をお勧めします。
Q：メンテナンスの時以外、リモコンはどこに保管すべきですか？ A：悪戯や紛失を防ぐため、一般利用者の手が届かない管理室のキーボックス等で厳重に保管してください。
