SAP-30 生活安心報知機 (スイッチ一体型) TAKEX 竹中エンジニアリング [SAP-30]

SAP-30 生活安心報知機 (スイッチ一体型) TAKEX 竹中エンジニアリング [SAP-30]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 生活安心報知機 安否確認 屋内用

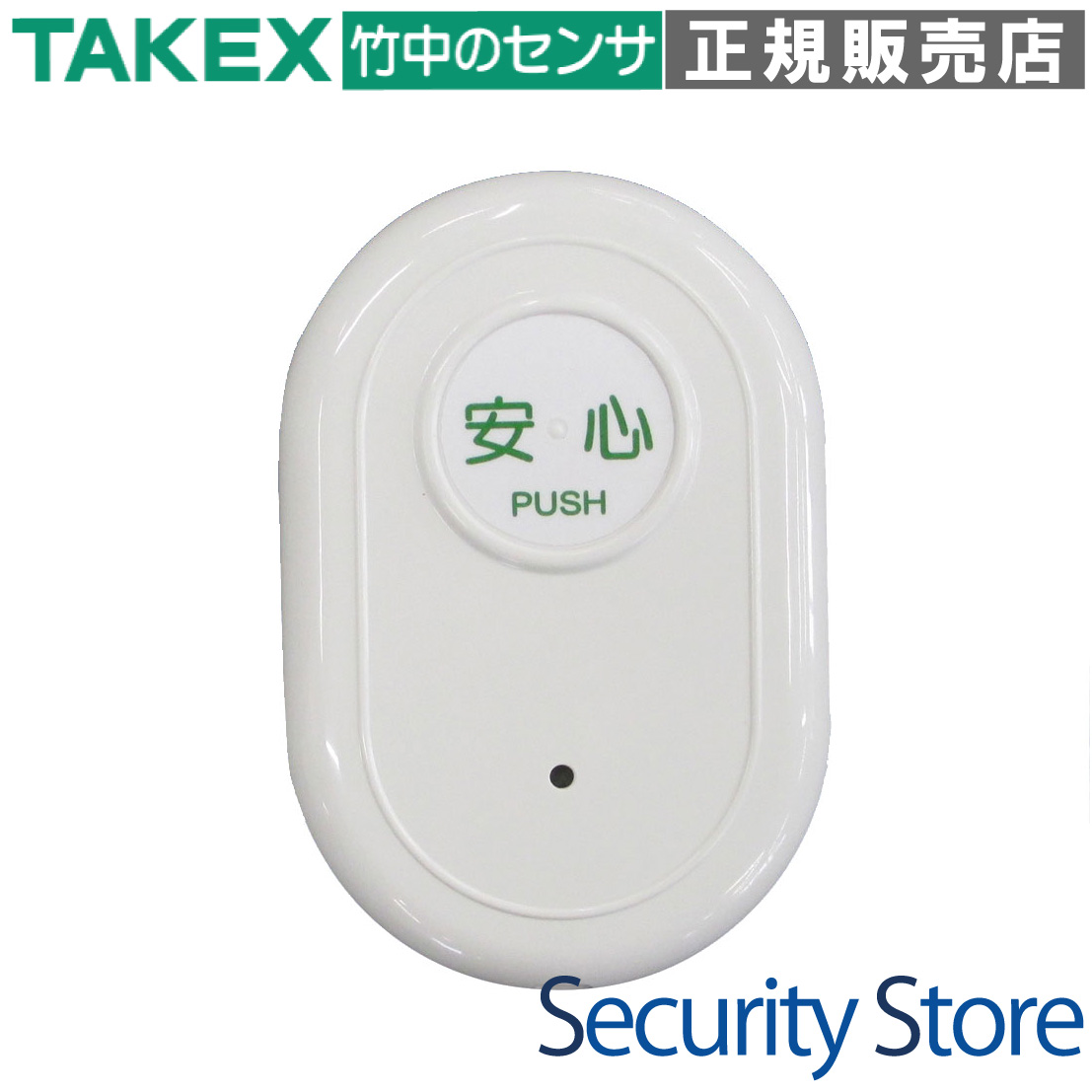

SAP-30 生活安心報知機 (スイッチ一体型)

人の動きセンサーを使わず、使用者本人の「安心スイッチ」操作によって見守る生活安心報知機です。環境要因による誤報を排除し、確実な安否確認を実現します。

  • 型番： SAP-30
  • 方式： 自発操作式デッドマンタイマー監視
  • 主な用途： 高齢者住宅の安否確認、単独作業者の安全管理、トイレ・浴室見守り
  • 特長： 環境に依存しない高信頼性、2色LEDとブザーによる親切設計
  • 電源： DC10V〜18V（極性なし）

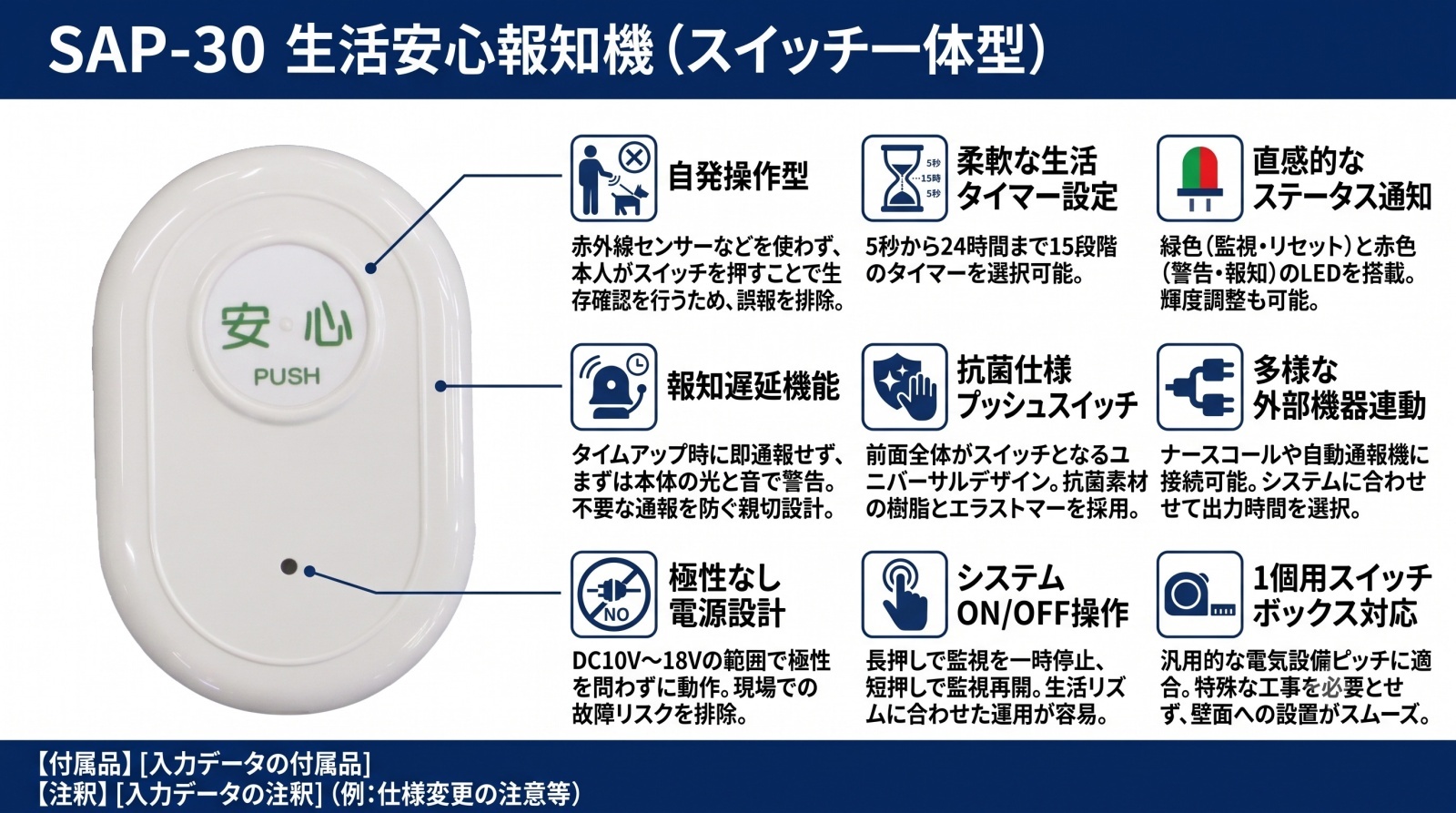

SAP-30 生活安心報知機 製品画像

資料ダウンロード

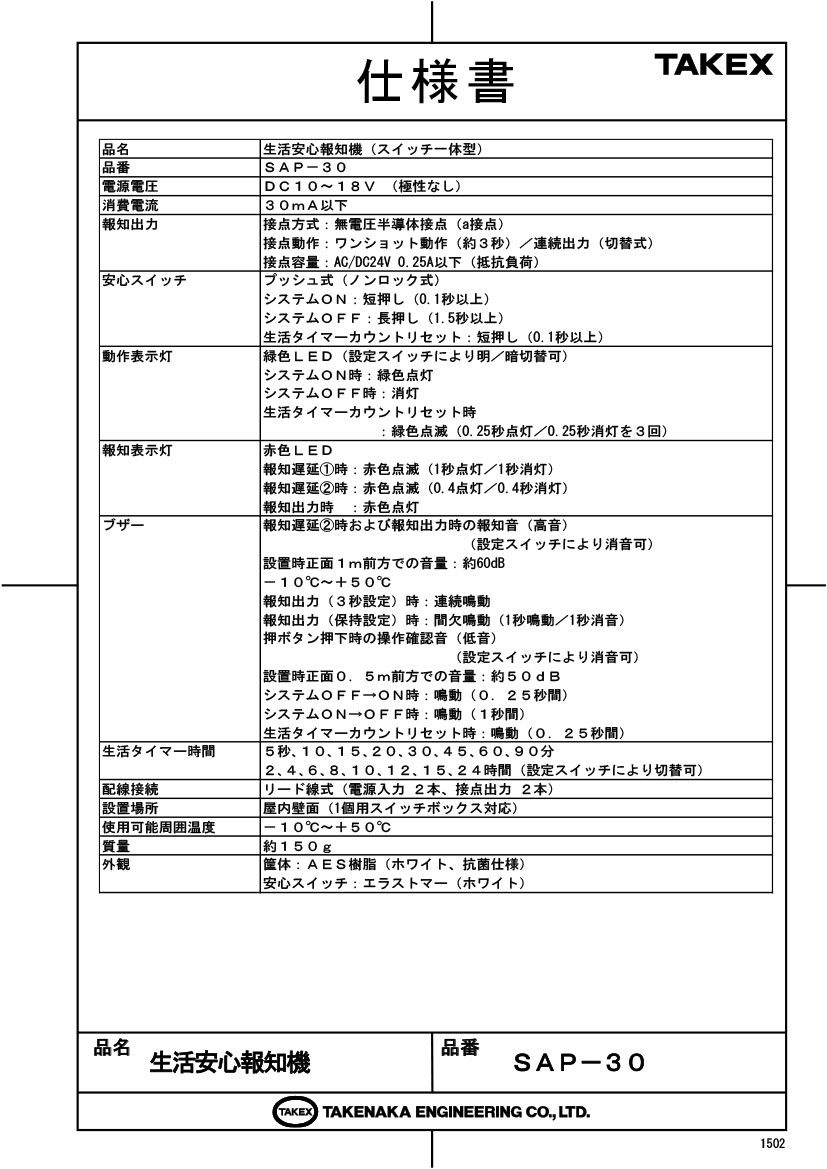

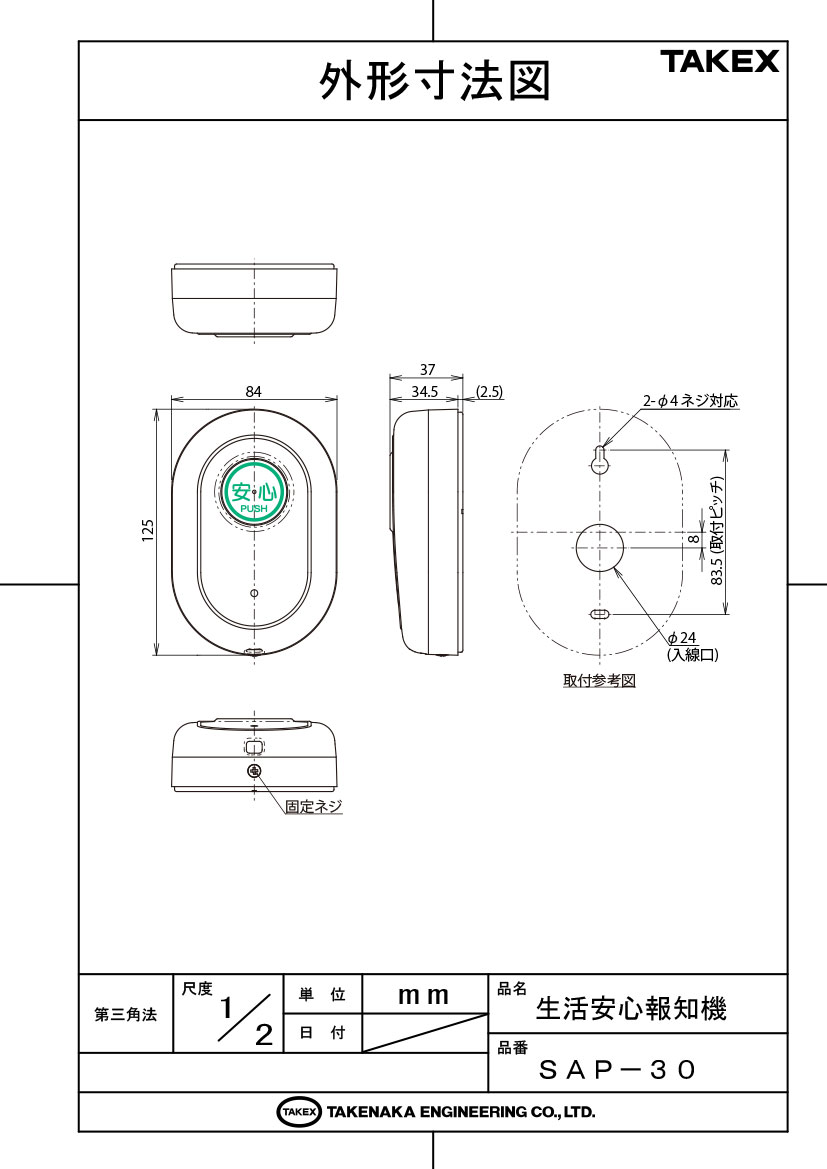

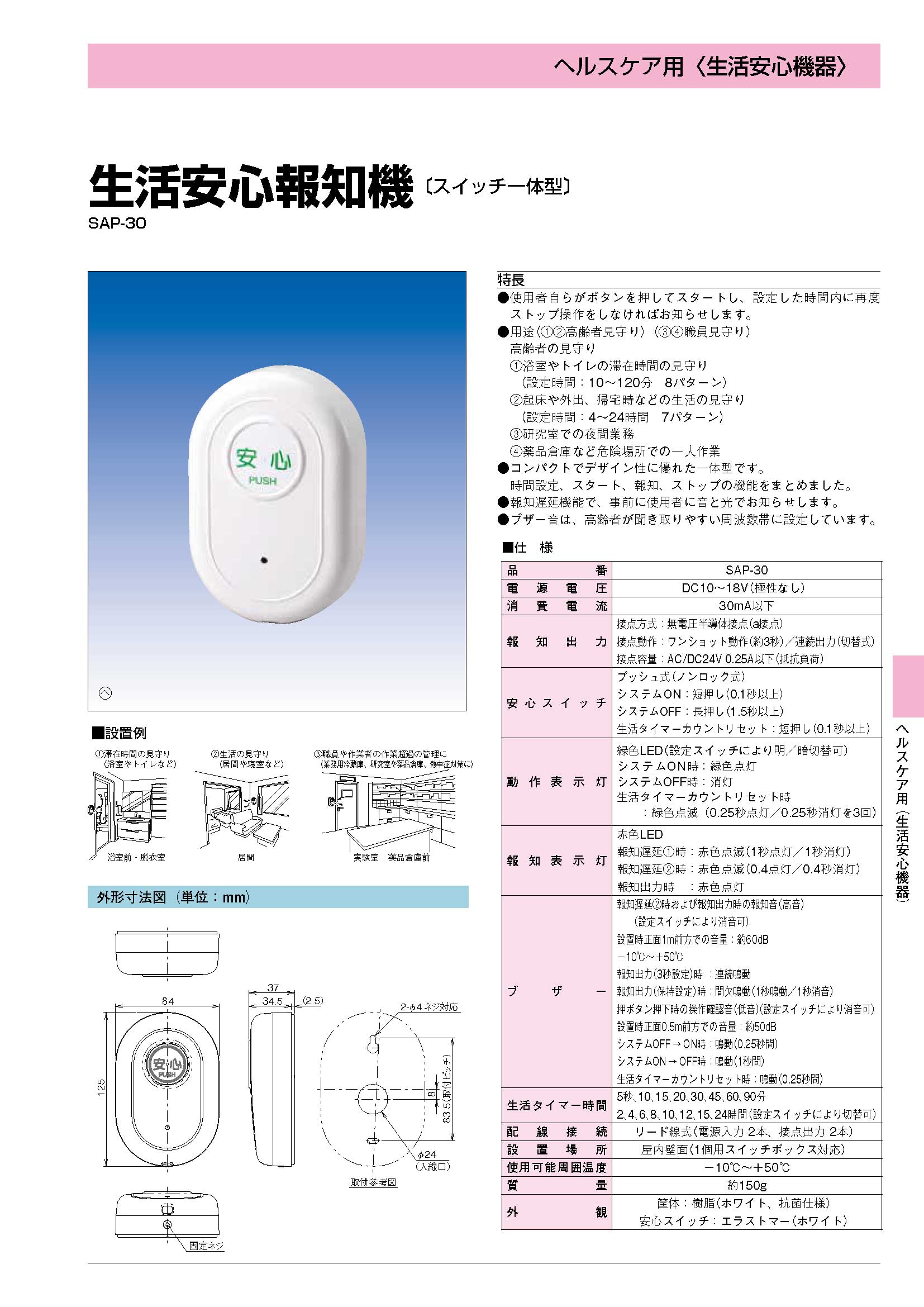

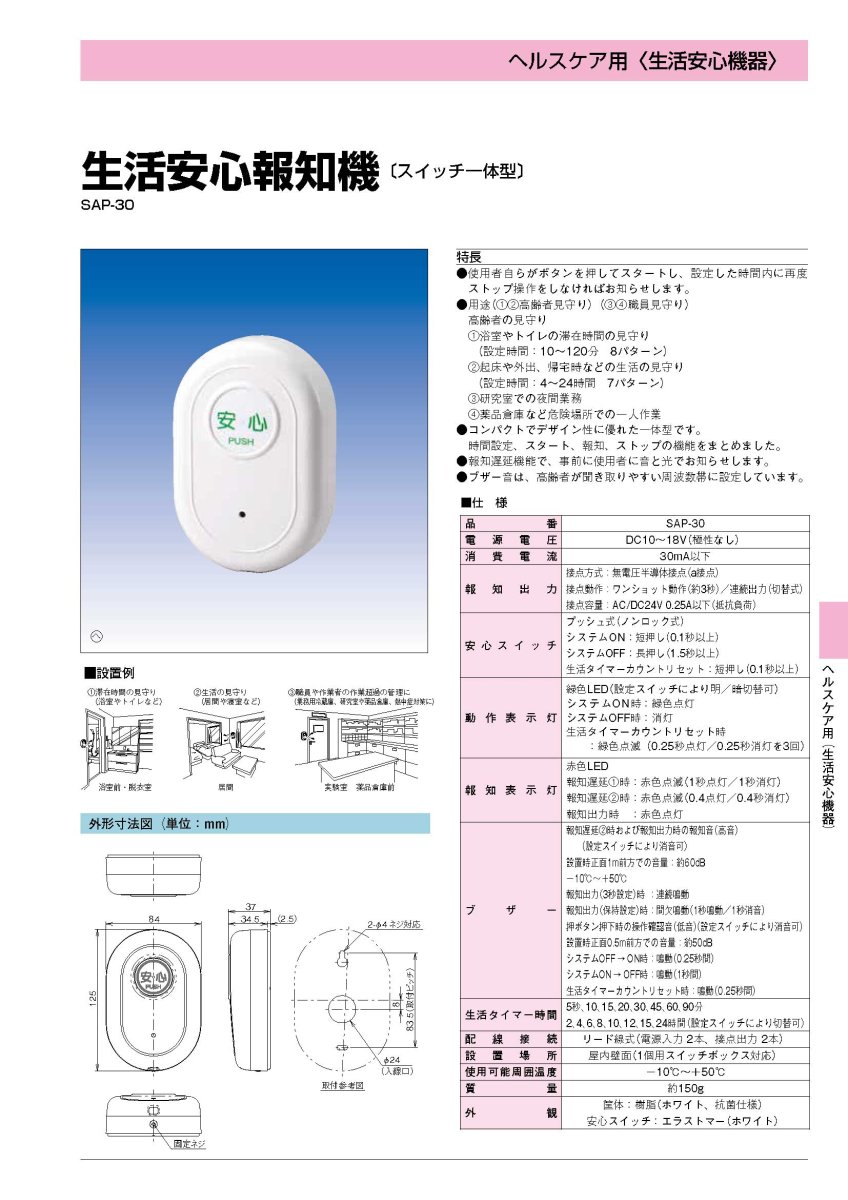

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 高齢者専用住宅や独居世帯の安否確認
  • 深夜の1人作業現場（工場、薬品倉庫など）
  • 病院・福祉施設のトイレや脱衣所
  • 冷凍庫など特殊環境下での安全監視

導入前に確認したいポイント

  • DC12V前後の電源供給が可能か
  • 壁面への1個用スイッチボックス設置が可能か
  • 対象者が「スイッチを押す」習慣を維持できるか
  • 外部通知先（ナースコール、通報機等）の有無

特長

環境要因に左右されない「自発操作型」見守り

赤外線などの「人の動きセンサー」を使用せず、対象者が自らスイッチを押すことでタイマーをリセットする仕組みを採用。就寝中の寝返り不足や、ペット・空調による誤報といった環境依存の不確実性を物理的に排除し、極めて精度の高い監視を実現します。

15パターンの柔軟な生活タイマー設定

生活タイマーの設定時間は、最短5秒（テスト用）から最長24時間まで、合計15パターンから選択可能です。トイレ見守りなら15〜30分、日常生活の生存確認なら12〜24時間といったように、設置場所や運用目的に応じて最適な時間を設定できます。

2色表示灯による直感的なステータス確認

緑色と赤色の2色LEDを搭載。緑色点灯で監視中、緑色点滅でリセット成功、赤色点滅で警告段階であることを示します。緑色LEDは、寝室などの環境に合わせて「明・暗」の輝度調整も可能です。

段階的な「報知遅延機能」で押し忘れに対応

設定時間を過ぎて即発報するのではなく、まずは表示灯の点滅（視覚）とブザーの間欠鳴動（聴覚）で本人に「押し忘れ」を知らせる猶予期間を設けています。これにより、外部への不要な通報を未然に防ぐことができます。

抗菌仕様の大型プッシュスイッチパネル

前面パネル全体が「安心スイッチ」になっており、高齢者や緊急時でも迷わず操作できるユニバーサルデザインを採用。抗菌仕様の樹脂筐体とエラストマー素材により、衛生的かつ確実な操作感を提供します。

外部機器とのスムーズな連動設計

無電圧a接点出力を備えており、ナースコールシステム、自動通報装置、ワイヤレス送信機などと簡単に連動可能。出力時間は「3秒ワンショット」と「保持」から選択でき、受信側のシステム仕様に柔軟に対応します。

施工を効率化する極性なし電源とリード線接続

電源入力はDC10V〜18Vの範囲で極性を問いません。プラスマイナスの逆接続による故障を防止し、現場での結線作業をスムーズかつ安全に行うことができます。

選定時に評価したい強み

  • 確実な証跡： センサーの「なんとなくの検知」ではなく、本人の「意志ある操作」を安否の基準にできる。
  • 施工性： 1個用スイッチボックスに対応。標準的な電気工事の範囲で設置が可能。
  • 信頼のTAKEX製： セキュリティのプロが選ぶ竹中エンジニアリング製の高い耐久性と信頼性。
  • 抗菌仕様： 多くの人が触れるスイッチ部に抗菌素材を採用し、衛生面に配慮。

施工・設置ガイド

本製品は屋内専用です。壁面の1個用スイッチボックス（取付ピッチ83.5mm）に適合します。電源および接点出力は本体背面の4本リード線にて結線してください。

確認項目 この製品での考え方
設置場所の注意 屋内壁面専用。浴室内部などの直接水がかかる場所は厳禁です。
配線長（電源） 0.65mm単線で最大500m、1.25sq撚線で最大1,900mまで対応（DC12V供給時）。
システムOFF操作 スイッチの長押し（1.5秒以上）で、監視を一時停止させることが可能です。
音量調整 内部DIPスイッチにより、操作音や報知ブザー音を完全に消音することも可能です。

内部設定（DIPスイッチ）

SW番号 機能 ON時 OFF時
SW1 報知遅延機能 有効（予備警告あり） 無効（即時発報）
SW2 ブザー鳴動 鳴動する 鳴動しない（光のみ）
SW3 緑色LED輝度 明（標準） 暗（夜間向け）
SW4 出力保持設定 保持（リセットまで出力） 3秒ワンショット出力

製品仕様

項目 内容
品名生活安心報知機(スイッチ一体型)
品番SAP-30
電源電圧DC10〜18V (極性なし)
消費電流30mA以下
報知出力接点方式:無電圧半導体接点(a接点)
接点動作:ワンショット動作(約3秒)/連続出力(保持) 切替式
接点容量:AC/DC24V 0.25A以下(抵抗負荷)
安心スイッチプッシュ式(ノンロック式)
システムON/リセット:短押し(0.1秒以上)
システムOFF:長押し(1.5秒以上)
動作表示灯緑色LED(設定により明/暗切替可)
ON時:点灯 / OFF時:消灯 / リセット時:3回点滅
報知表示灯赤色LED
遅延(1):1秒周期点滅 / 遅延(2):0.4秒周期点滅 / 報知時:常時点灯
ブザー音量報知音(高音):約60dB(1m前方) / 操作音(低音):約50dB(0.5m前方)
※内部スイッチで消音設定可能
生活タイマー16段階(5秒、10/15/20/30/45/60/90分、2/4/6/8/10/12/15/24時間)
使用周囲温度-10℃〜+50℃
設置場所屋内壁面(1個用スイッチボックス対応)
外観・質量筐体:樹脂(ホワイト・抗菌仕様) / スイッチ:エラストマー / 約150g
外形寸法W84mm × H125mm × D37mm

FAQ

Q：人感センサー（人の動きセンサー）との違いは何ですか？ A：人感センサーは自動で検知しますが、ペットや空調で誤報したり、就寝中の静止状態を異常と誤検知することがあります。SAP-30は本人の「自発的な押しボタン操作」を基準にするため、こうした環境誤報が一切発生しないのが最大の違いです。
Q：お風呂場の中に設置しても大丈夫ですか？ A：浴室の内部など、直接湯水がかかる場所への設置はできません。脱衣所やトイレなどの湿気が多い屋内環境には対応していますが、水滴が付着した場合は速やかに拭き取ってください。
Q：スイッチを押し忘れたらすぐに外へ通報されますか？ A：報知遅延機能（SW1）がONであれば、即座に通報はされません。まずは本体のLED点滅とブザー音で本人に「押し忘れ」を警告し、それでも操作がない場合にのみ外部へ通報信号を出力します。
Q：AC100Vのコンセントに直接つなげられますか？ A：直接つなぐことはできません。DC10V〜18Vの電源が必要ですので、別途ACアダプターや電源装置をご用意ください。
Q：寝室で使う際、LEDが眩しくないでしょうか？ A：内部のDIPスイッチ3をOFFにすることで、緑色LEDの輝度を「暗」に設定できます。暗いお部屋での睡眠を妨げにくい明るさに調整可能です。
Q：ナースコールへの接続は可能ですか？ A：はい、可能です。無電圧a接点出力を備えているため、ほとんどのナースコール子機や入力ユニットに接続できます。接続先の仕様に合わせて出力時間を3秒または保持に設定してください。
Q：外出する時はどうすればいいですか？ A：安心スイッチを1.5秒以上長押しすると、システムがOFF状態（消灯・監視停止）になります。帰宅時に再度短押しすれば、監視が再開されます。
Q：抗菌仕様とのことですが、アルコール消毒は可能ですか？ A：シンナーやベンジン、強い溶剤は避けてください。お手入れの際は、中性洗剤を薄めた液を浸した柔らかい布で拭き取ってください。
Q：電源の＋（プラス）と－（マイナス）を間違えても大丈夫ですか？ A：本製品は「無極性」設計となっているため、電源のプラスマイナスを逆につないでも正常に動作し、故障の原因にもなりません。
Q：生活タイマーが切れた後の警告音（ブザー）の音量は？ A：本体正面1m前方で約60dBです。一般的な電話の呼び出し音より少し静かな程度ですが、静かな室内であれば十分に聞き取れる音量です。
