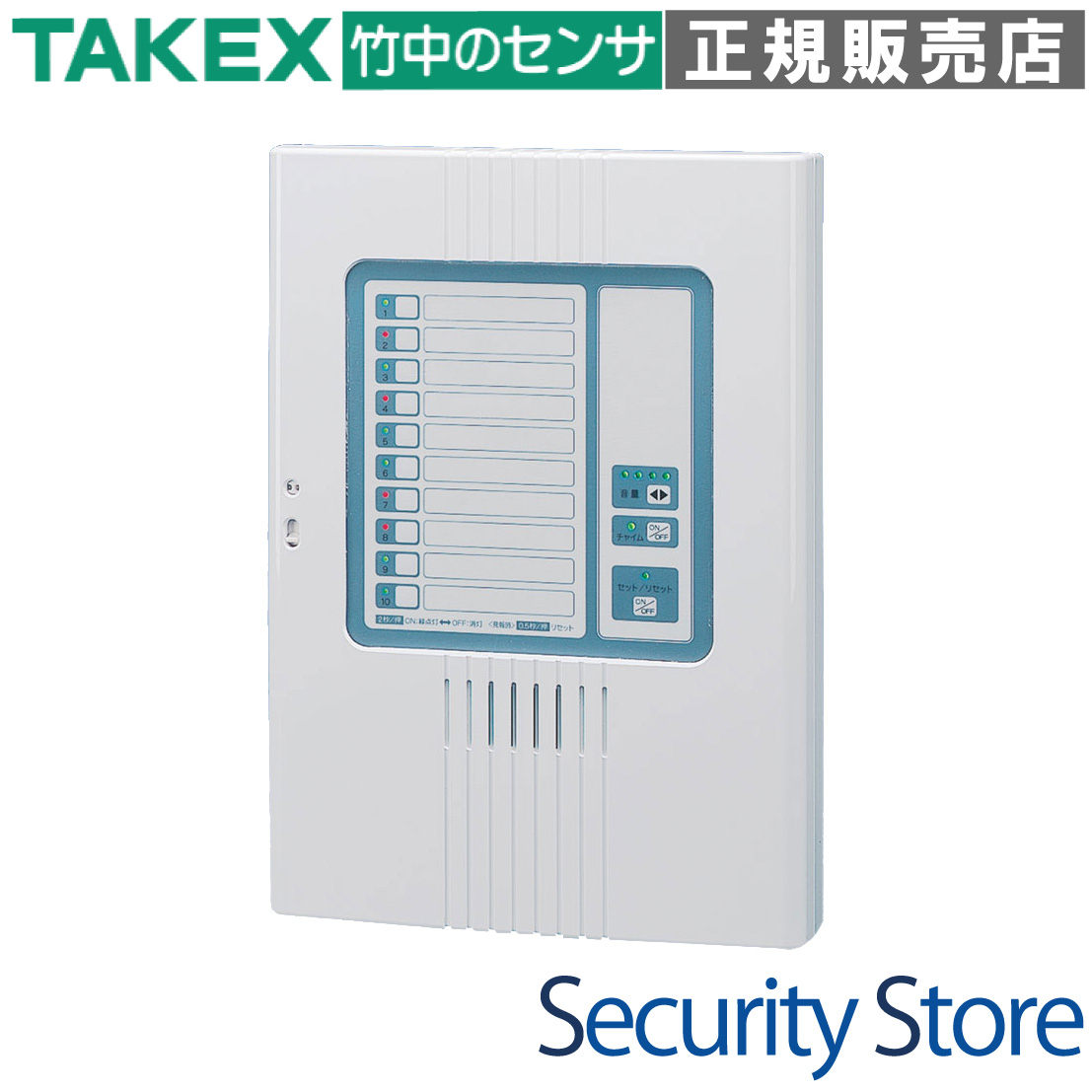

SSH-10 生活センサー表示盤（10ch用） TAKEX 竹中エンジニアリング [SSH-10]

SSH-10 生活センサー表示盤（10ch用） TAKEX 竹中エンジニアリング [SSH-10]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 生活センサー表示盤 10ch監視 BtoB・施設向け RS-485通信対応

生活センサー表示盤 SSH-10（10ch用）

SSH-10は、高齢者住宅や介護施設等での見守りに最適な、時間計測機能付きの多用途10チャンネル表示盤です。

「チャンネル表示」「生活安心報知」「センサー制御」の3つのモードを切り替えて使用でき、単なる接点監視にとどまらない柔軟な運用を可能にします。最大4台までの増設連動に対応し、施設規模に合わせた集中管理システムを構築できます。

  • 型番： SSH-10
  • 方式： 無電圧接点入力式 表示盤（RS-485通信対応）
  • 監視チャンネル数： 10チャンネル
  • 主な用途： 高齢者安否確認、施設内呼出、トイレ滞在監視、防犯監視
  • 電源： AC100V または DC10〜15V

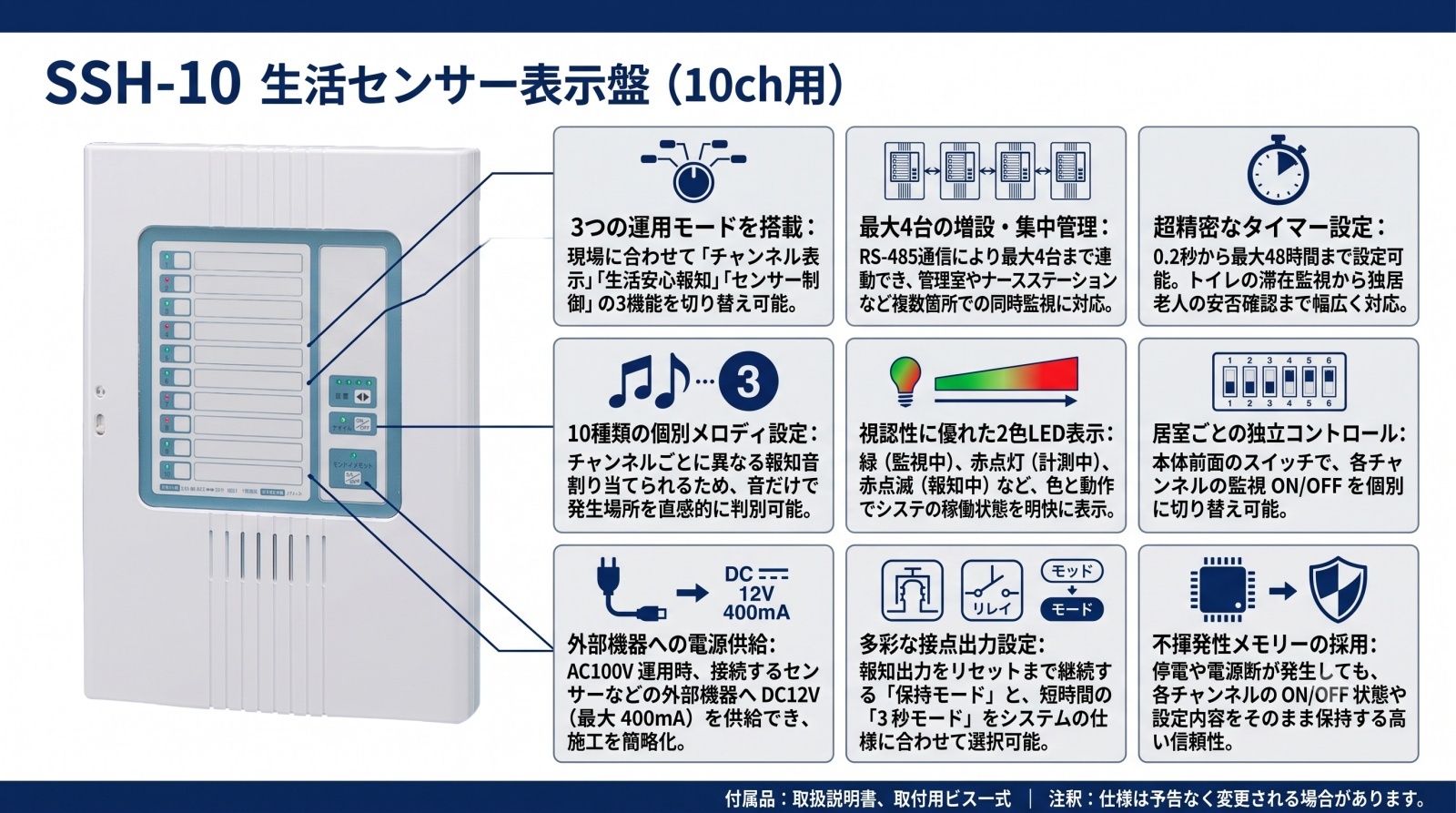

生活センサー表示盤 SSH-10 製品画像

資料ダウンロード

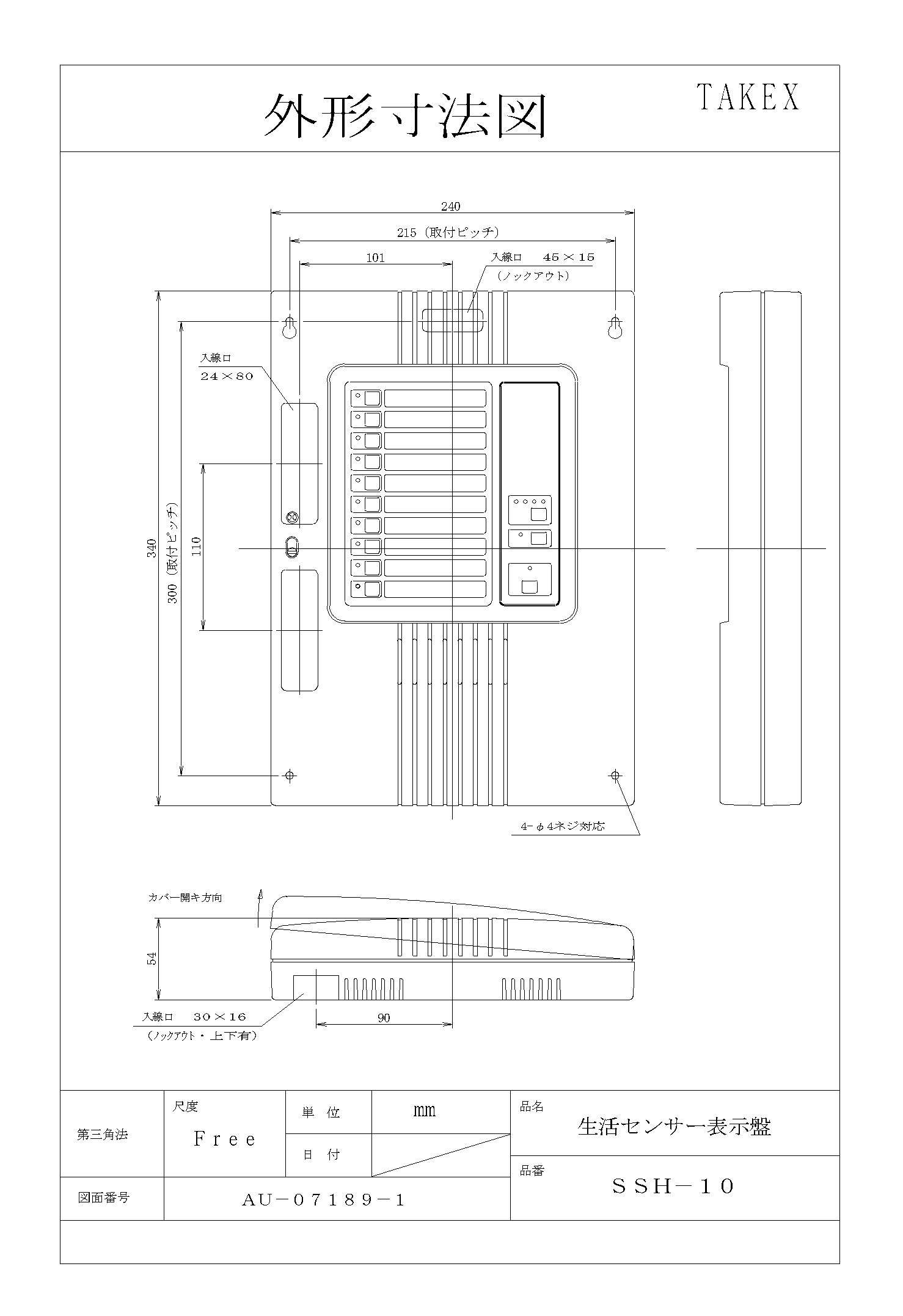

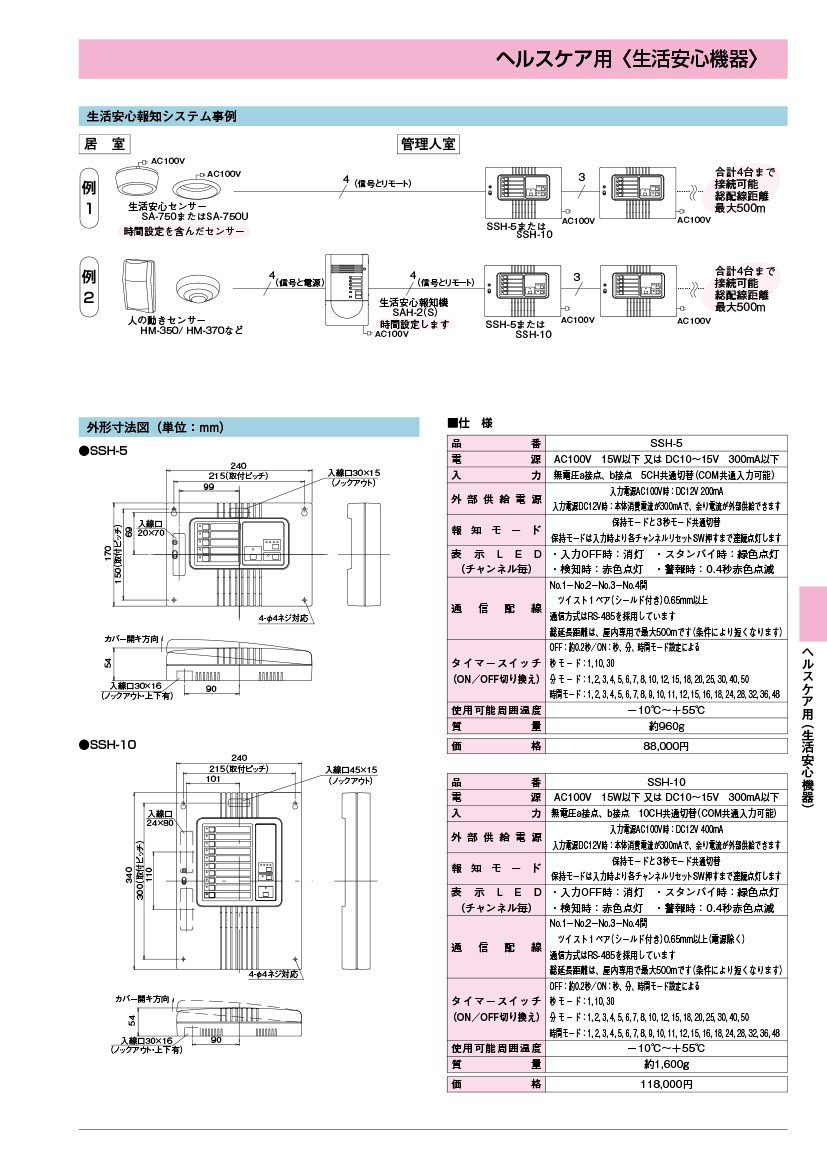

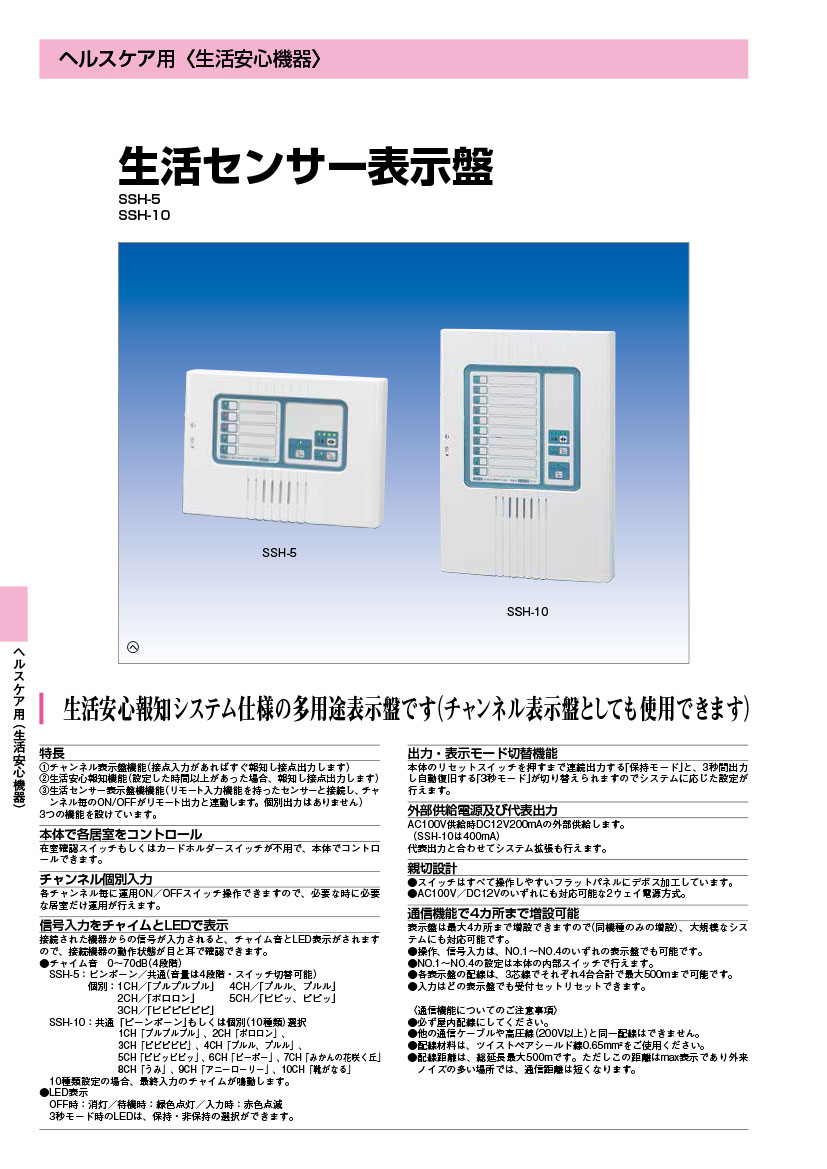

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 高齢者専用住宅での生活動線監視
  • 公共施設の多目的トイレ滞在時間監視
  • 介護施設におけるナースコール補助表示
  • ビル管理、店舗の接点入力集中管理
  • 複数拠点（最大4カ所）での信号共有

導入前に確認したいポイント

  • 屋内専用のため、屋外設置には対応しません
  • 増設時は同一機種（SSH-10）が必要です
  • b接点センサー使用時は未使用chの短絡が必要
  • RS-485通信にはツイストペアシールド線が必須
  • 電源はAC100VかDC12Vのいずれか一方です

特長

(1) 運用に合わせて選べる3つのモード

内部設定により、3つの機能を切り替え可能です。接点入力で即報知する「チャンネル表示盤機能」、設定時間以上の入力継続で報知する「生活安心報知機能」、センサーのリモート制御を行う「生活センサー表示盤機能」を備えており、1台で多様な現場ニーズに応えます。

(2) 居室ごとの独立コントロール機能

本体前面パネルで各チャンネルごとに運用ON/OFFの切り替えが可能です。在室確認スイッチやカードホルダースイッチを別途設置することなく、管理側で居室ごとの監視状態を柔軟にコントロールできます。

(3) 10種類の個別チャイム音設定

信号入力時の報知音は、共通音（ピンポーン）のほか、10チャンネルそれぞれに異なるメロディを割り当てることが可能です。「みかんの花咲く丘」や「アニーローリー」など、音だけでどの場所からの呼び出し・異常かを直感的に判別できます。

(4) 視認性の高い2色LEDインジケーター

各チャンネルの状態を、消灯（OFF）、緑点灯（監視中）、赤点灯（計測中/ループ）、赤点滅（報知中）と色と動作で明快に表示します。目と耳の両方で、接続機器の動作状態を確実に把握できる親切設計です。スイッチは操作しやすいデボス加工のフラットパネルを採用しています。

(5) 最大4台までの増設・集中管理に対応

RS-485通信により、最大4台までの表示盤を連動させることが可能です。どの盤からでも信号入力の確認やリセット操作が行えるため、大規模な施設や、管理室とナースステーションの複数箇所での同時監視に最適です。総延長距離は最大500mまで対応します。

(6) 柔軟な出力・表示保持設定

報知出力をリセットスイッチ操作まで継続する「保持モード」と、3秒間のみ出力する「3秒モード」の切り替えが可能です。システムの連動相手（パトライトや通報機）の仕様に合わせて最適な信号出力を選択できます。

(7) 外部機器への電源供給（DC12V 400mA）

AC100V電源での運用時、接続するセンサー等の外部機器に対してDC12V（最大400mA）の電源を供給可能です。別途センサー用電源アダプタを用意する手間を省き、施工を簡略化できます。

(8) 超精密なタイマー設定（最大48時間）

生活安心報知モードでは、0.2秒から最大48時間まで幅広い時間設定が可能です。トイレの長時間滞在（30分程度）から、独居老人の24時間動きなし検知まで、用途に合わせた高精度なタイマー監視を実現します。

選定時に評価したい強み

  • 多機能性： タイマー監視と即時監視をこれ1台で統合管理可能。
  • 施工性： AC100V/DC12Vの2ウェイ電源。センサー用電源出力も搭載。
  • 信頼性： 電源断でもON/OFF状態を保持する不揮発性メモリー。
  • 保守性： 配線短絡を検知するループチェック（自己診断）機能搭載。

LED表示や動作状態

LEDの状態 点灯色 意味・ステータス
消灯 - OFF状態（監視対象外）
連続点灯 緑色 スタンバイ（正常監視中）
連続点灯 赤色 時間計測中、またはループ異常（入力が解除されていない）
点滅（0.4s） 赤色 報知中（アラーム発報状態）

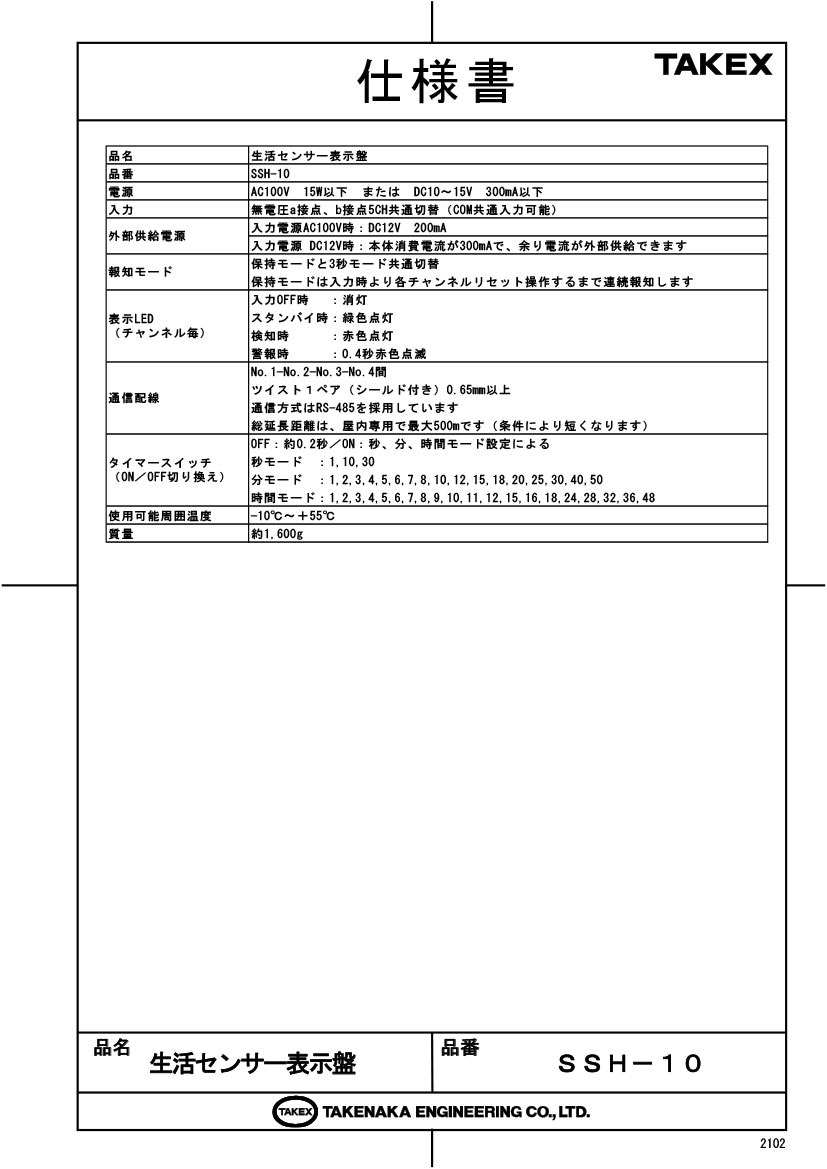

製品仕様

項目 内容
品名／品番生活センサー表示盤／ＳＳＨ－１０
入力電源AC100V 消費電力15W または DC10〜15V 消費電流300mA
外部供給電源入力AC100V時：DC12V 400mA供給可能
入力DC12V時：本体消費を差し引いた余剰分を供給可能
入力仕様無電圧a接点、b接点 10ch共通切替（COM共通入力可能）
代表出力無電圧1C接点（赤LED点滅連動） DC30V 1A負荷
個別出力10ch個別出力：無電圧a接点/b接点切替式（赤点滅または緑点灯連動） DC30V 1A負荷
操作スイッチチャンネル毎のON/OFF（2秒押し）、セット/リセット、音量切替
セット表示セットON時緑点灯
報知モード保持モード / 3秒モード 共通切替
表示LED点滅保持3秒モード報知終了後の点滅継続/消灯を選択可能
チャイム機能音量4段階（大・中・小・無音）
音色：共通（ピンポーン）または個別10種類メロディ設定可能
増設設定最大4台接続（RS-485方式、No.1〜No.4アドレス設定）
通信配線ツイストペア（シールド付）0.65mm×2P以上、総延長最大500m
リモート入力無電圧メイク入力（入力時、動作を全リセット）
タイマー設定範囲0.2秒、1秒〜50分、1時間〜48時間（マトリクス設定式）
使用環境－10℃〜＋55℃（屋内・結露なきこと）
外観材質ケース：ABS樹脂（オフホワイト）／パネル：ポリカシート（クリーム）
重量／サイズ1600g ／ W240×H340×D54[mm]

FAQ

Q：3つの運用モードとは具体的に何ですか？ A：1.「チャンネル表示盤機能（即時報知）」、2.「生活安心報知機能（指定時間以上の入力継続で報知）」、3.「生活センサー表示盤機能（リモート制御対応センサーと連動）」の3種類です。
Q：複数の場所で同じ表示を確認できますか？ A：はい、RS-485通信により最大4台まで連動可能です。どの表示盤からでも確認・リセット操作が行えます。
Q：b接点（常時閉）のセンサーは使用できますか？ A：可能です。内部スイッチで一括切替ができます。ただし、b接点設定時は未使用のチャンネル端子を短絡（ジャンパ）させる必要があります。
Q：タイマーは最大何時間まで設定可能ですか？ A：最大48時間まで設定可能です。0.2秒の即時動作から分単位、時間単位まで細かく調整できます。
Q：停電した際に設定やON/OFF状態は消えてしまいますか？ A：いいえ、不揮発性メモリーを搭載しているため、電源をOFFにしてもチャンネルのON/OFF状態や設定は保持されます。
Q：センサー用の電源を別途用意する必要がありますか？ A：本機をAC100Vで運用する場合、DC12V 400mAの外部電源出力端子が使用できるため、多くのセンサーへ直接電源を供給できます。
Q：チャイム音を場所ごとに変えることはできますか？ A：はい、個別音設定モードにすることで、10チャンネルそれぞれに異なるメロディ（10種類）を割り当てることが可能です。
Q：音量を完全に消すことは可能ですか？ A：はい、音量スイッチで「無音」を含めた4段階の設定が可能です。
Q：通信配線にはどのようなケーブルが必要ですか？ A：シールド付きのツイストペア線（0.65mm以上）を推奨します。高圧線との同一配管は避けてください。
Q：外部のパトライトなどを連動させたいのですが、出力はありますか？ A：はい、全チャンネル共通の「代表出力」と、各チャンネルごとの「個別出力」のどちらも備えています。
