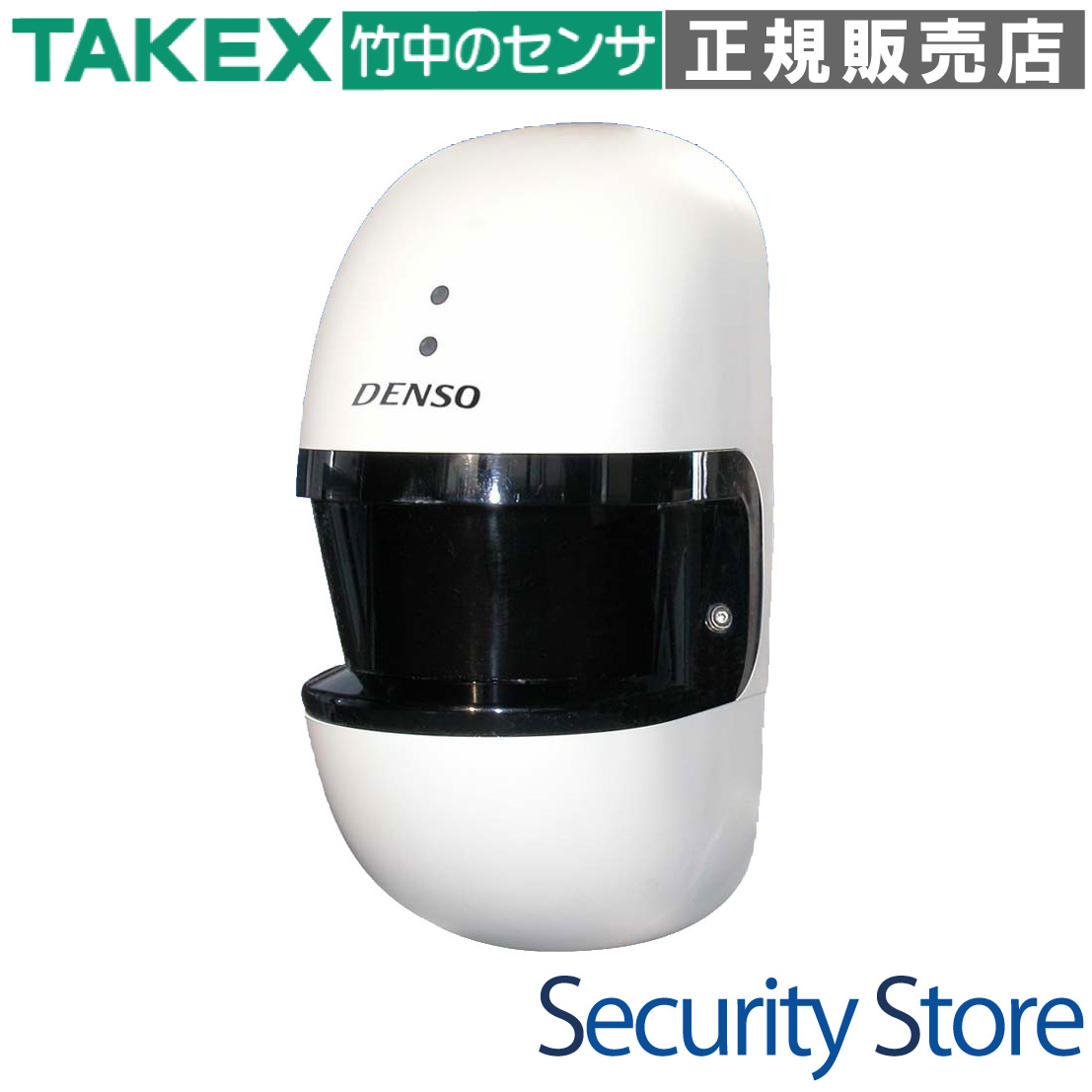

レーザーセンサー 自動追尾機能付 TAKEX 竹中エンジニアリング [ZD-LS111H]

レーザーセンサー 自動追尾機能付 TAKEX 竹中エンジニアリング [ZD-LS111H]

販売価格: 会員のみ販売

商品詳細

レーザーセンサー PTZカメラ連動 自動追尾 IP66防水 広角190°

ZD-LS111H レーザーセンサー 自動追尾機能付

ZD-LS111Hは、Time of Flight (ToF) 方式を採用した高精度な2次元レーザーセンサーです。広角190°、半径30m（反射率10%時）の広範囲をカバーし、侵入者を検知するだけでなく、PTZカメラと連動して対象を自動的に追い続ける「自動追尾機能」を搭載。高度なセキュリティが求められる重要施設の広域監視に最適なモデルです。

  • 型番： ZD-LS111H
  • 製品名： レーザーセンサー 自動追尾機能付
  • 検出方式： 近赤レーザー光 距離測定方式（ToF）
  • 主な用途： 外周警戒、侵入検知、カメラ自動追尾連動、重要施設監視
  • 設置場所： 屋内・屋外（IP66 / 耐塩仕様）
  • 電源電圧： DC24V ±10%

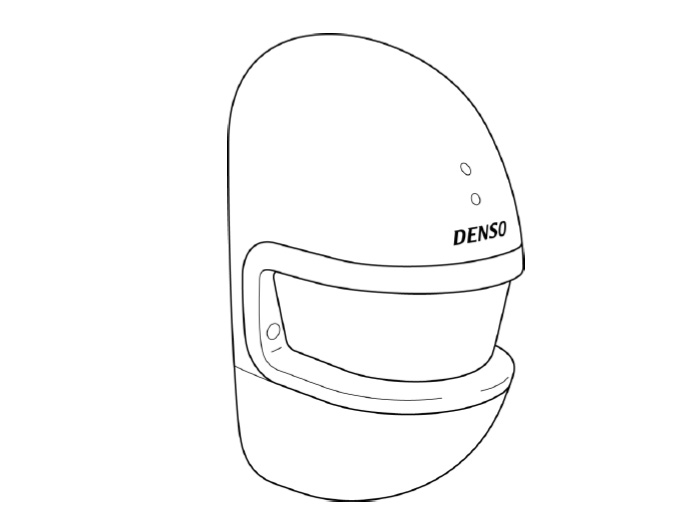

ZD-LS111H レーザーセンサー 自動追尾機能付

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • PTZカメラと連動した侵入者の自動追尾
  • 空港、プラント、発電所などの重要外周警戒
  • 広大な敷地でのエリア侵入監視
  • シャッターや開口部のカーテン状垂直監視
  • 車両の通行検知や駐車場のエリア管理

導入前に確認したいポイント

  • 対象物の反射率（黒い衣服等は検知距離が短くなります）
  • 電源電圧（DC24V±10%）の確保
  • PTZカメラとのネットワーク通信環境の有無
  • レーザー照射窓（フロントスクリーン）の定期的な清掃
  • 検知エリア内の揺れる植栽や鏡面反射物の有無

特長

高度なカメラ自動追尾機能による隙のない監視

自動追尾エリアに侵入した人物を、レーザーセンサーがリアルタイムに位置特定し、対応するPTZカメラが自動的に追尾を開始します。従来のプリセット切替とは異なり、1台のカメラで侵入者の挙動を途切れることなく監視し続けることができるため、録画情報の証拠能力を飛躍的に高めます。

広角190°・半径60mの圧倒的なセンシング範囲

1台のセンサーで、水平方向に190°、半径最大60m（反射率10%の物体では30m）の扇状エリアをカバーします。片側配線だけで広範囲を網羅できるため、施工コストの抑制と美しい仕上がりを両立。0.25°という高い角度分解能により、遠方の対象物も確実に捕捉します。

水平・垂直どちらの設置方向にも柔軟に対応

二次元水平方向へのエリア設定はもちろん、センサーを横向きに設置することで「垂直なカーテン状」の検知面を形成可能です。建物の開口部や壁面の監視、特定の高さを通過する対象物のみの検知など、現場の構造に応じた自在な設計が行えます。

環境に左右されにくいTime of Flight（ToF）方式

赤外レーザー光をパルス照射し、戻り時間を計測するToF方式を採用。物体の色や形状に依存しにくく、背景の変化にも強いのが特徴です。30m地点でもビームが重なり合う設計になっており、スキャン面を横切る対象を漏らさず検知します。

最大6エリアの個別設定と多彩なイベント出力

多角形で設定できる「移動体検知エリア」や「物体エリア」を最大6つまで構築可能です。横切り検知による方向判別も可能。接点出力5点とCGI出力8点を備え、エリアごとに異なるアクションを外部機器へ割り当てることができます。

IP66防水・耐塩仕様で過酷な屋外環境を克服

保護等級IP66の防塵・防雨構造に加え、耐塩仕様（JIS H8502適合）を標準装備。海岸近くの施設や雨風にさらされる屋外の過酷な条件下でも、長期間にわたり安定した運用を継続できます。

高度な自己診断機能とメンテナンス支援

機器自体の異常、カバー開、フロントスクリーンの汚れを自動検知する自己診断機能を搭載。異常時にはLED表示や外部出力で通知を行うため、メンテナンスのタイミングを逃さず、システムのダウンタイムを最小限に抑えます。

専用ソフトによる精密なエリアカスタマイズ

付属の専用ソフトウェアを使用することで、特定の場所（植栽や交通量の多い道路など）を非検知エリアとしてマスキングしたり、出力ごとにON/OFFタイマーを設定したりすることが可能です。現場の細かな状況に合わせた最適なチューニングが行えます。

選定時に評価したい強み

  • 確実な追跡： プリセット切替ではない「スムーズな連続追尾」を実現。
  • 高い解像度： 30m先でもビーム間隔約13cm、重なり約17cmの高密度スキャン。
  • 多目的連携： 1台でPTZ連動、接点出力、ネットワークコマンドを同時制御。
  • 優れた耐候性： 動作温度-20℃〜+60℃、耐塩仕様で設置場所を選ばない。

施工・設置ガイド

ZD-LS111Hの性能を最大限に発揮させるため、以下の施工ガイドラインを遵守してください。

確認項目 この製品での考え方
設置角度の微調整 取付金具により垂直角を0°〜-5°の範囲で調整可能です。検知エリア末端が地面に干渉しないよう設定ツールで確認してください。
反射率への配慮 標準検知距離30mは反射率10%の物体が基準です。鏡面反射物がある場合は誤検知防止のためマスキング設定が必要です。
フロントスクリーンの保護 レーザー窓の指紋や汚れは精度低下を招きます。清掃時は柔らかい布を使用し、傷をつけないよう注意してください。
配線・接続 LANケーブルはイーサネット接続（10/100BASE-TX）用です。外部電源DC24Vの安定供給を確認してください。

表示LEDの状態

LEDの色 状態 意味
緑色LED 点灯 正常動作中（システム健全）
赤色LED 点灯 異常発生（電源投入直後の3秒間、または機器異常、汚れ検出時）

製品仕様

項目 内容
品名 レーザーセンサー
品番 ＺＤ－ＬＳ１１１Ｈ（自動追尾機能付）
検出方式 近赤レーザー光　距離測定方式
電源電圧 ＤＣ２４Ｖ　±１０％
消費電流 ６００ｍＡ以下
警戒エリア 範囲：角度１９０°
距離：半径３０ｍ（物体反射率：１０％）
※対象物の反射率により検知範囲は変化します
外部入出力 入力　：２点（無電圧接点入力）
出力　：５点（無電圧接点出力）
　　　　内訳（ａ／ｂ切替式×３、ｃ接点×２）
外部通信：イーサネット（ＲＪ４５コネクタ）
自動追尾機能 カメラ追尾エリア設定
付帯機能 移動体検知エリア　：最大６エリア（多角形によるエリア構成可）
物体エリア設定　　：最大６エリア（多角形によるエリア構成可）
横切検知エリア設定：（方向判別機能）いずれの方向でも任意に設定可
自己診断機能　　　：機器異常、カバー開異常、カバー汚れ検出
表示 赤ＬＥＤ（異常発生時点灯）／緑ＬＥＤ（正常時点灯）
使用可能周囲温度 －２０℃〜＋６０℃（結露・氷結なきこと）
設置場所 屋内・屋外（防塵・防雨構造：ＩＰ６６）
耐塩仕様（ＪＩＳ Ｈ８５０２）
その他 安全　　　：レーザークラス１
環境負荷物質：ＲｏＨＳ対応
質量 約１，７００ｇ
外観色 オフホワイト

FAQ

Q：自動追尾機能には何が必要ですか？ A：本製品（ZD-LS111H）に加え、レーザーセンサー連動に対応したPTZカメラ、および両者を接続するためのネットワーク環境（ハブ等）が必要です。
Q：黒い服を着た人物でも検知できますか？ A：はい、検知可能です。ただし反射率が低いため、検知距離が標準の30m程度に制限されます。反射率の高い白い壁などはさらに遠くまで計測可能です。
Q：屋外の雨や霧の影響は受けますか？ A：IP66の防水構造により雨天でも動作しますが、非常に濃い霧や激しい降雪時にはレーザーが拡散し、検知距離が低下したり誤検知が発生したりする場合があります。
Q：設置角度は調整できますか？ A：付属の取付金具により、垂直方向に0°〜-5°の範囲で微調整が可能です。
Q：特定の場所だけを検知しないようにできますか？ A：専用の設定ツールを使用することで、検知エリア内の特定の場所をマスキング（非検知設定）し、誤報の原因となる箇所を除外できます。
Q：耐塩仕様とはどのようなものですか？ A：JIS H8502に準拠した仕様となっており、海岸沿いなどの塩害を受けやすい地域でも錆びや腐食に強く、安心して設置いただけます。
Q：リセット方法を教えてください。 A：メンテナンスカバー内のリセットスイッチを1〜3秒押すと設定を保持したまま再起動（ソフトリセット）、4秒以上長押しすると工場出荷状態に初期化されます。
Q：自己診断機能は何を検知しますか？ A：内部システム故障、カバーのこじ開け、およびレーザー発光窓（フロントスクリーン）の汚れを自動的に検知します。
Q：夜間でも検知できますか？ A：赤外線レーザーを使用しているため、周囲の明るさに左右されず、完全な暗闇でも昼間と同様の精度で検知が可能です。
Q：電源は何を用意すればよいですか？ A：DC24V（±10%）の電源が必要です。消費電流は最大600mA以下となります。
