レーザーセンサー 水平・垂直方向 TAKEX 竹中エンジニアリング [ZD-LS111M]

レーザーセンサー 水平・垂直方向 TAKEX 竹中エンジニアリング [ZD-LS111M]

販売価格: 会員のみ販売

商品詳細

TAKEX レーザーセンサー Time of Flight方式 IP66防塵防雨 耐塩仕様

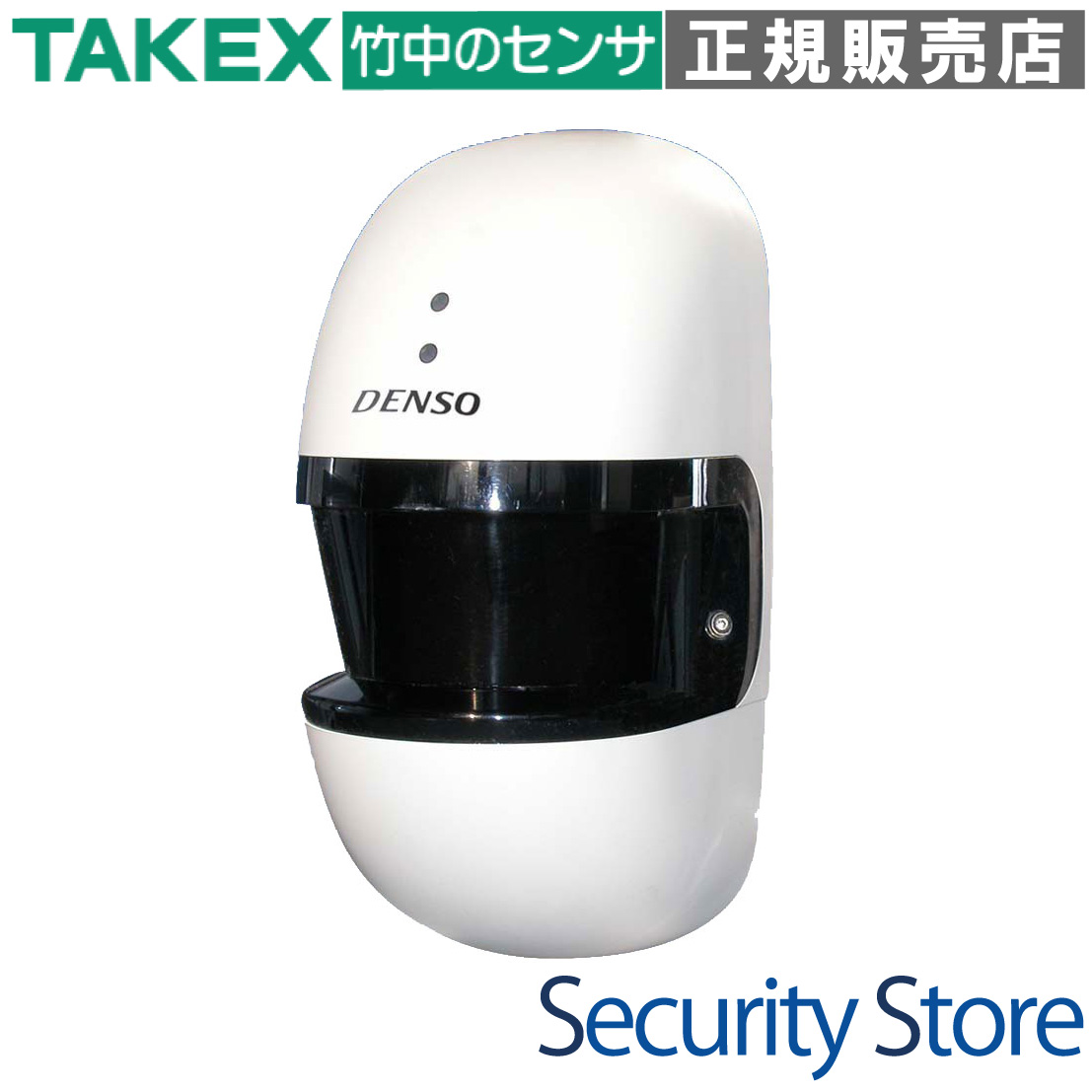

ZD-LS111M レーザーセンサー 水平・垂直方向

ZD-LS111Mは、高精度なTime of Flight（ToF）方式を採用した2次元レーザーセンサーです。広角190°、半径最大60mの広範囲を扇状にスキャンし、侵入者を確実に検知します。水平・垂直の両設置に対応し、現場の状況に合わせた柔軟なセキュリティエリアを構築できる、法人向けハイエンドモデルです。

  • 型番： ZD-LS111M
  • 方式： 近赤レーザー光 距離測定方式（ToF）
  • 検知範囲： 半径30m（反射率10%時）/ 最大半径60m
  • 走査角度： 広角190°
  • 出力仕様： 接点出力5点（CGI出力8点）
  • 保護等級： IP66（防塵・防雨構造） / 耐塩仕様
ZD-LS111M レーザーセンサー

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 重要施設の外周警戒・エリア侵入監視
  • 建物開口部（窓・シャッター）の通過検知
  • 駐車場や資材置き場の車両・人物監視
  • 既存のPTZカメラと連動した自動監視システム
  • 植栽や道路を避けた複雑なエリアの形状監視

導入前に確認したいポイント

  • 検知対象物（黒い服など）の反射率
  • レーザーの直進性を妨げる障害物の有無
  • 設置高さによる足元や頭上の死角範囲
  • ネットワーク設定用のWindows PC環境
  • DC24V電源供給の可否

特長

2次元レーザースキャンによる高精度検知

Time of Flight（ToF）方式を採用。内部の高速回転ミラーで赤外レーザーを扇状に照射し、物体までの距離と方位角を精密に計測します。30m先でも物体の形状や動きを0.25°という細かい解像度で捉えることができ、誤報を抑えた確実な検知を実現します。

広角190°・半径最大60mの広範囲監視

1台のセンサーで広角190°、半径60m（反射率10%の物体では30m）の極めて広い範囲をカバーします。片側配線だけで広範囲を網羅できるため、施工コストの低減と効率的な監視レイアウトの両立が可能です。

現場に合わせた「水平検知」エリア設定

地面と平行に検知面を形成することで、エリア内への移動体や横切りを検知します。設定ツールにより、植栽を避ける形状や、特定の車道を非検知エリアにするなど、現場の構造物に合わせた自由度の高いエリア設計が可能です。

カーテン状の「垂直検知」で境界を監視

垂直方向にレーザーを照射することで、見えない「レーザーカーテン」を形成します。建物の壁面に沿った侵入や、特定のラインを通過する動きのみを検知したい場合に最適です。検知高さの制限も可能なため、小動物による誤報も防げます。

多様な監視システムとの柔軟な連携

5点の無電圧接点出力（CGI出力は8点）を搭載。検知エリアごとに個別の出力を割り当てることができ、アラーム発報、録画開始、照明点灯など、複数のデバイスを1台のセンサーで制御できます。

複数カメラを効率的に起動

検知エリアごとに個別出力を取り出せるため、侵入場所に合わせて複数のプリセットカメラを正確に起動させることが可能です。センサー1台で広範囲の多地点監視を支える核となります。

高度な自己診断機能と耐環境性

IP66の防塵・防雨構造に加え、耐塩仕様（JIS H8502）を採用。海沿いや過酷な屋外環境でも長期にわたって運用可能です。内部回路やレーザー状態を常に監視する自己診断機能を備え、異常時には即座にエラー信号を出力します。

詳細設定を可能にする専用ソフトウェア

付属の専用設定ツールを使用し、イーサネット経由で検知エリアの形状、感度、出力遅延タイマーなどを細かくカスタマイズできます。現場ごとの微調整が容易で、高度な運用管理をサポートします。

選定時に評価したい強み

  • 圧倒的な検知解像度： 0.25°刻みのスキャンステップで、遠距離の物体も逃さず特定。
  • 高い環境適応力： IP66および耐塩仕様により、沿岸部や悪天候下でも安定稼働。
  • エリア設定の自由度： 複雑な多角形エリアの設定が可能で、死角や誤報要因を徹底排除。
  • 優れたシステム拡張性： 5点の接点出力を持ち、録画機やカメラ、警報機と容易に連動。

施工・設置ガイド

設置環境や目的に応じて「水平」「垂直」の設置形態を選択し、付属の取付金具で固定します。レーザーは直進するため、支柱や樹木などの障害物による「死角」を考慮した配置が重要です。

確認項目 この製品での考え方
設置高さ 検知対象（人など）の胴体を確実にスキャンできる高さを推奨します。
角度調整 取付金具により0°〜-5°の範囲で下向き調整が可能です。地面の干渉を避ける際に使用します。
死角の管理 センサー背後や障害物の影は検知できません。エリアモニタ機能で死角を確認してください。
清掃保守 フロントスクリーンの汚れは性能に直結します。定期的に柔らかい布で清掃してください。

LED表示と状態確認

本体前面のLEDインジケーターにより、動作状態をひと目で確認できます。

LED色 状態 意味
緑色LED 点灯 正常動作中。システムは安定しています。
赤色LED 点灯 電源投入直後（約3秒）、または機器内部の異常・カバー汚れ検出時。
消灯 - 電源が供給されていないか、本体の故障が疑われます。

リセットスイッチの操作

メンテナンスカバー内部のリセットスイッチで以下の操作が可能です。

操作 動作内容 用途
1〜3秒の短押し ソフトウェアリセット 機器の再起動（設定値は保持されます）。
4秒以上の長押し ハードウェアリセット 工場出荷時状態への初期化。通信不能時などに使用します。

製品仕様

項目 内容
品名レーザーセンサー
品番ＺＤ－ＬＳ１１１Ｍ
検出方式近赤レーザー光　距離測定方式
電源電圧ＤＣ２４Ｖ　±１０％
消費電流６００ｍＡ以下
警戒エリア範囲：角度１９０°
距離：半径３０ｍ（物体反射率：１０％）
※対象物の反射率により検知範囲は変化します
外部入出力入力：２点（無電圧接点入力）
出力：５点（無電圧接点出力）
内訳（ａ／ｂ切替式×３、ｃ接点×２）
外部通信：イーサネット（ＲＪ４５コネクタ）
付帯機能移動体検知エリア：最大６エリア（多角形によるエリア構成可）
物体エリア設定：最大６エリア（多角形によるエリア構成可）
横切検知エリア設定：（方向判別機能）いずれの方向でも任意に設定可
自己診断機能：機器異常、カバー開異常、カバー汚れ検出
表示赤ＬＥＤ（異常発生時点灯）／緑ＬＥＤ（正常時点灯）
使用可能周囲温度－２０℃〜＋６０℃（結露・氷結なきこと）
設置場所屋内・屋外（防塵・防雨構造：ＩＰ６６）
耐塩仕様（ＪＩＳ Ｈ８５０２）
その他安全：レーザークラス１
環境負荷物質：ＲｏＨＳ対応
質量約１，７００ｇ
外観色オフホワイト

FAQ

Q：黒い服を着た人でも30m先で検知できますか？ A：はい、本製品は反射率10%の物体（黒い衣服等）を30mの距離で検知することを標準保証値としています。
Q：雨や霧の日でも使用できますか？ A：IP66の防雨構造を備えており屋外使用が可能ですが、極端に激しい雨や濃霧、積雪時はレーザーが乱反射し、検知距離が短くなる場合があります。専用ソフトの「雨・雪フィルタ」設定で最適化が可能です。
Q：1台で複数のカメラを制御できますか？ A：可能です。検知エリアを複数設定し、それぞれのエリアに対応する接点出力を別々のカメラのプリセット起動信号に割り当てることができます。
Q：センサーの設置高さに制限はありますか？ A：特に厳格な制限はありませんが、検知対象（人物など）の胴体を確実に捉えられる高さ（1m前後など）を推奨します。高すぎると足元をすり抜ける可能性があります。
Q：赤色LEDが点灯し続けているのですが？ A：機器の異常や、フロントスクリーンの著しい汚れ、あるいはカバー開状態を検知している可能性があります。スクリーンの清掃を行い、改善しない場合は電源の再投入をお試しください。
Q：死角はどのように発生しますか？ A：レーザーは直進するため、支柱や壁、樹木の背後はスキャンできず死角となります。設定ツールのモニタ画面で、グレーアウトしている部分がないか確認してください。
Q：設定には何が必要ですか？ A：Windows PCと、専用の「レーザーセンサー設定ツール」が必要です。センサーとPCをLANケーブルで接続して設定を行います。
Q：自動追尾機能は付いていますか？ A：本モデル（ZD-LS111M）は、自動追尾機能を搭載しない標準モデルです。接点出力によるカメラ連動は可能です。
Q：ガラス越しに検知できますか？ A：いいえ、レーザー光がガラス面で反射または屈折してしまうため、ガラス越しの検知はできません。
Q：海沿いの施設でも使えますか？ A：はい、JIS H8502準拠の耐塩仕様となっておりますので、塩害が懸念される沿岸地域の施設でもご使用いただけます。
