マルチホーン 警報、威嚇、報知、連絡、来客など用途 [MH-8]

マルチホーン 警報、威嚇、報知、連絡、来客など用途 [MH-8]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マルチホーン 防犯・報知 15音色内蔵 半屋外対応

MH-8 マルチホーン（警報・威嚇・報知・来客連絡用）

MH-8は、防犯警報から来客チャイム、メロディ報知まで1台で15種類の音源を使い分けられる高機能音響ユニットです。2系統の独立入力を備え、用途に合わせた最適な音響運用をスマートなデザインで実現します。

  • 型番： MH-8
  • 製品名： マルチホーン
  • 音色数： 15種類（警報音、チャイム、メロディ等）
  • 入力系統： 2系統（優先順位制御あり）
  • 設置環境： 屋内・半屋外（直接雨のかからない軒下など）
  • 電源電圧： DC10V 〜 30V（無極性）

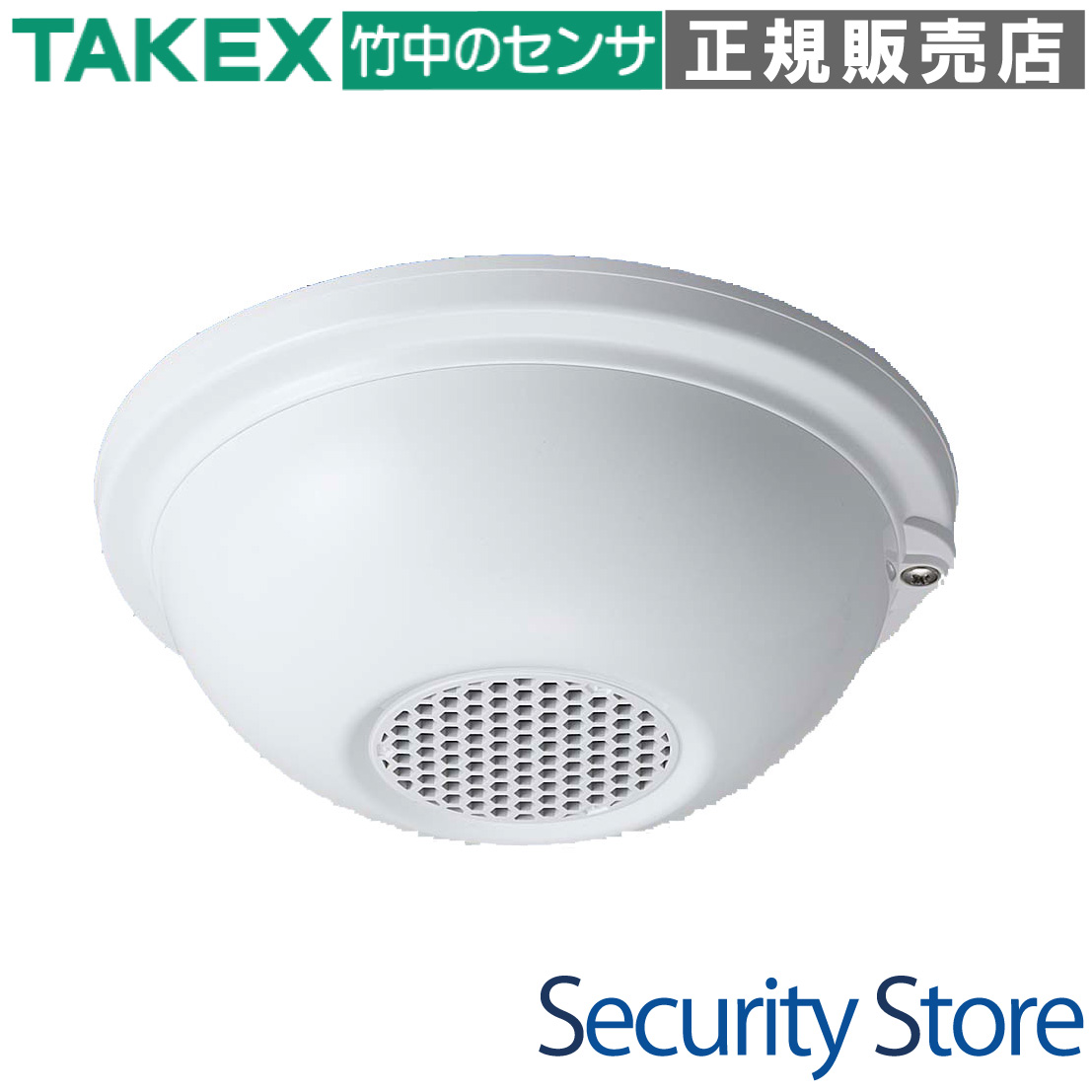

マルチホーン MH-8 製品画像

資料ダウンロード

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 防犯センサー連動による不審者への威嚇
  • 店舗やオフィスでの来客報知・チャイム
  • 工場や倉庫での設備動作・異常連絡
  • 公共施設での案内メロディ放送

導入前に確認したいポイント

  • 駆動にはDC10V〜30Vの電源供給が必要です
  • 完全防水ではないため、直接雨のかかる場所は避けてください
  • 入力信号は無電圧リレー接点を用意してください
  • 取付場所の材質（石こうボード等）に応じたアンカーが必要です

特長

1. 用途を広げる2系統独立入力制御

入力1と入力2の2つの信号系統を持ち、それぞれに異なる音色と音量を設定できます。例えば、1台で「窓のセンサーが反応したら警報音」「玄関のセンサーが反応したらチャイム音」といった、目的の異なる運用を同時に実現可能です。

2. 厳選された15種類の音源アルゴリズム

内蔵ICには、強力な威嚇を行う防犯警報音から、店舗での案内に適したピンポーン音、さらには「エリーゼのために」「大きな栗の木の下で」などのメロディ音まで計15種類をプリセット。現場の雰囲気に合わせた最適な音を選択できます。

3. 柔軟な設置を可能にする半屋外対応設計

屋内はもちろん、スピーカー保護膜の採用により、軒下など直接雨がかからない半屋外環境への設置も可能です。駐車場や駐輪場の入り口、工場の半屋外スペースなど、設置場所を選びません。

4. 85dBの迫力ある音量と無段階調整機能

最大約85dB（前方1m）の大音量出力を実現。ボリューム調整により無音から最大まで無段階に可変できるため、夜間は音を抑える、あるいは特定の入力のみ無音にするといった細やかな設定が可能です。

5. 入力1優先の高度な割り込み制御

2つの入力が重なった場合、入力1を優先して鳴動させる優先順位ロジックを搭載しています。チャイムの鳴動中であっても、より重要な「警報（入力1）」を確実に優先して報知することができます。

6. a接点/b接点切替による高い接続性

内部のDIPスイッチにより、起動入力の論理（a接点/b接点）を簡単に切り替えられます。既存の警報システムや各種センサーの接点構成を問わず、スムーズな連動が可能です。

7. インテリアに馴染むスマートなデザイン

設置場所の景観を損なわないホワイトカラーのコンパクトな円形ボディを採用。露出配線用のノックアウトも備えており、後付け設置でも施工が美しく仕上がります。

8. 施工性を高めるM3セルフアップ端子

配線接続部にはM3セルフアップ端子を採用。ネジを完全に外さずに配線作業が行えるため、高所作業時などの落下リスクを軽減し、効率的な施工をサポートします。

選定時に評価したい強み

  • 多機能性： 1台で威嚇、案内、連絡の3役をこなせるコストパフォーマンス。
  • 設定の容易さ： 内部DIPスイッチのみで音色や接点論理を即座に変更可能。
  • 信頼性： 日本国内の警報機器大手TAKEX製による安定した品質。
  • 施工性： JIS1個用スイッチボックスに適合する取付穴ピッチを採用。

施工・設置ガイド

本機は壁面または天井面に固定して使用します。底面のロックネジを操作し、カバーを回転させて取り外すことで内部の設定部へアクセスできます。電源電圧（DC10〜30V）および信号線の電圧降下を防ぐため、配線距離に応じた適切な電線サイズを選定してください。

確認項目 この製品での考え方
配線方法 背面（埋込）または側面（露出ノックアウト）からの入線が可能です。
入力優先度 入力1が入力2に優先します。重要な信号は入力1に接続してください。
鳴動時間 入力が保持されている間鳴り続けます。最短でも1〜3秒の鳴動を保証します。
音量調節 ボリューム1（入力1用）、ボリューム2（入力2用）で個別に調整できます。

内部設定（DIPスイッチ）

音設定スイッチ（4P）の組み合わせにより、以下の音色を選択可能です。

番号 音色名 主な用途
1〜6ピー、ピピピ、ピーポー、ウーウー等設備異常・注意喚起
7〜8防犯警報音 No.1 / No.2強力な不審者威嚇・非常警報
9〜10ピンポーン / ポロロン来客報知・店舗案内
11〜15エリーゼのために / 大きな栗の木の下で等案内メロディ・連絡

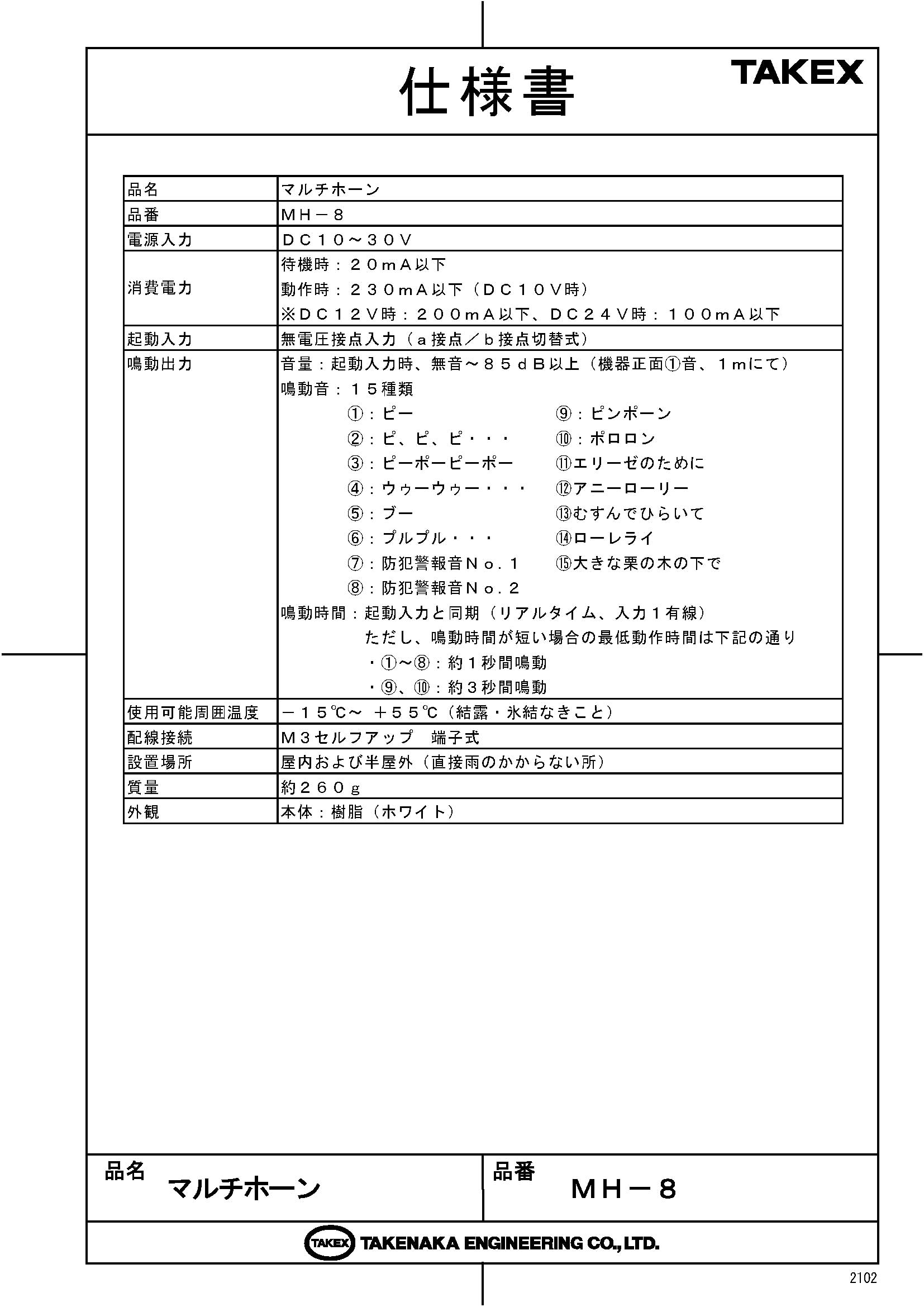

製品仕様

項目 内容
品名マルチホーン
品番MH-8
電源入力DC10V 〜 30V（極性なし、端子指定あり）
消費電流待機時：20mA以下
動作時：230mA以下（DC10V時）、200mA以下（DC12V時）、100mA以下（DC24V時）
起動入力無電圧接点入力（a接点／b接点切替式）
音量無段階調節式、最大約85dB（前方1mにて）
音色種類15種類（ブザー、警報音、チャイム、メロディ）
鳴動時間起動入力と同期（入力最短時でも最低1〜3秒鳴動）
使用可能周囲温度-15℃ 〜 +55℃（結露・氷結なきこと）
設置場所屋内および半屋外（直接雨のかからない所）
配線接続M3セルフアップ端子式
質量約260g
外観材質本体：樹脂（ホワイト）

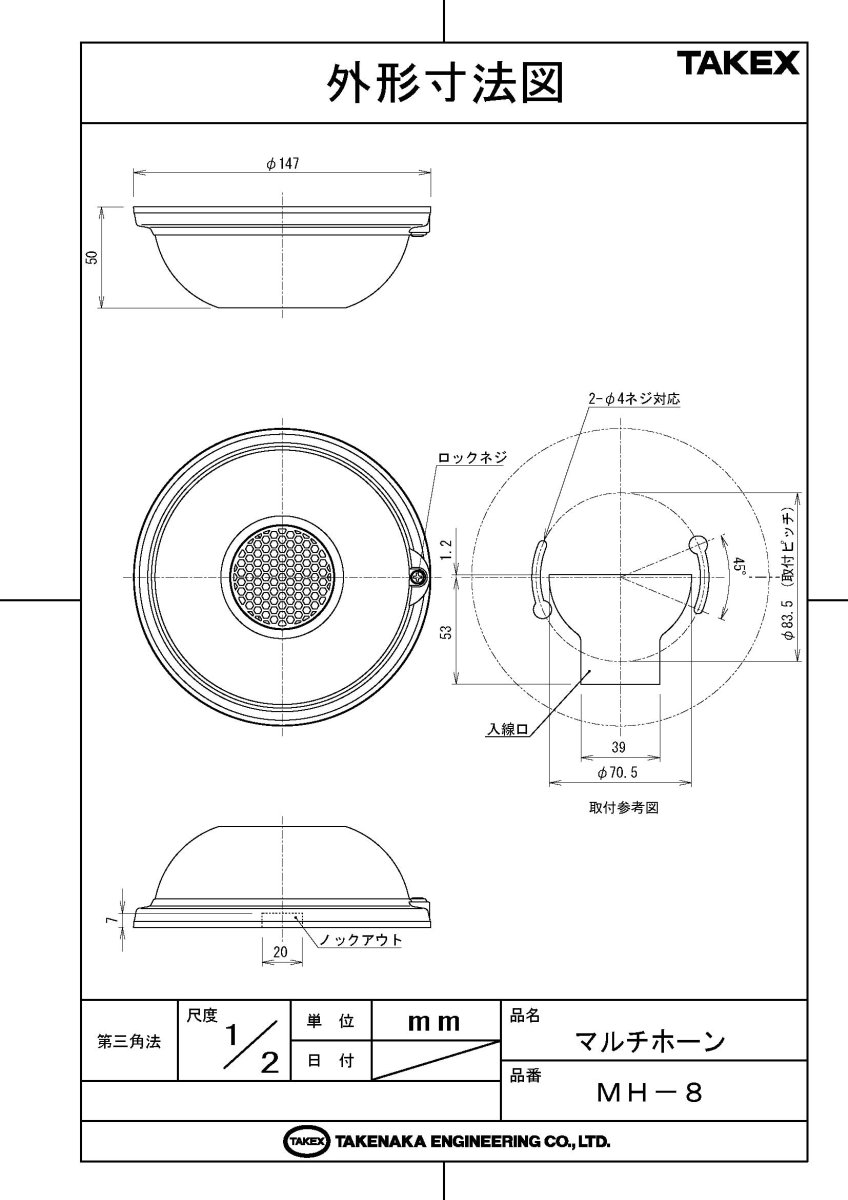

外形寸法φ147mm × 50mm

FAQ

Q：屋外に設置できますか？ A：軒下などの直接雨がかからない「半屋外」であれば設置可能です。直接水がかかる場所や極端に湿気の多い場所への設置は避けてください。
Q：AC100Vのコンセントから直接電源を取れますか？ A：いいえ、できません。DC10V〜30Vの直流電源装置またはACアダプタが別途必要です。
Q：2つの音が同時に鳴った場合はどうなりますか？ A：入力1が優先されます。入力2が鳴っている最中に入力1が入ると、即座に入力1の音に切り替わります。
Q：音量はどのくらい大きくできますか？ A：最大で約85dBです。これは、地下鉄の車内や騒々しい工場内に匹敵する大きさで、十分な威嚇・報知効果があります。
Q：設定したメロディを途中で止められますか？ A：音の鳴動は起動入力と同期しています。接点が開けば（a接点設定時）音は止まります。ただし、メロディ音などはフレーズの途中で止まることになります。
Q：センサーとの接続距離はどのくらいまで可能ですか？ A：使用する電線によりますが、DC12V使用時に0.9mmの単線で約100m、DC24V使用時には最大850mまで可能です。
Q：b接点の機器（断線警報など）と接続できますか？ A：はい、可能です。内部の起動入力設定スイッチを「b接点」側に切り替えることで対応できます。
Q：音を鳴らさずに光だけで報知する機能はありますか？ A：本製品にはLEDなどの発光機能はございません。音による報知専用の製品です。
Q：取り付けにはスイッチボックスが必要ですか？ A：必ずしも必要ではありません。直接壁面や天井にネジ留めできますが、JIS1個用スイッチボックスのピッチ（83.5mm）にも適合しています。
Q：ボリューム調整は外からできますか？ A：悪戯防止のため、ボリュームはカバーを外した内部にあります。設定後はカバーを閉めて固定してください。
