警報ベル 12V仕様 レッド モーター方式 [KB-6]

警報ベル 12V仕様 レッド モーター方式 [KB-6]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 警報ベル 12V仕様 屋内用

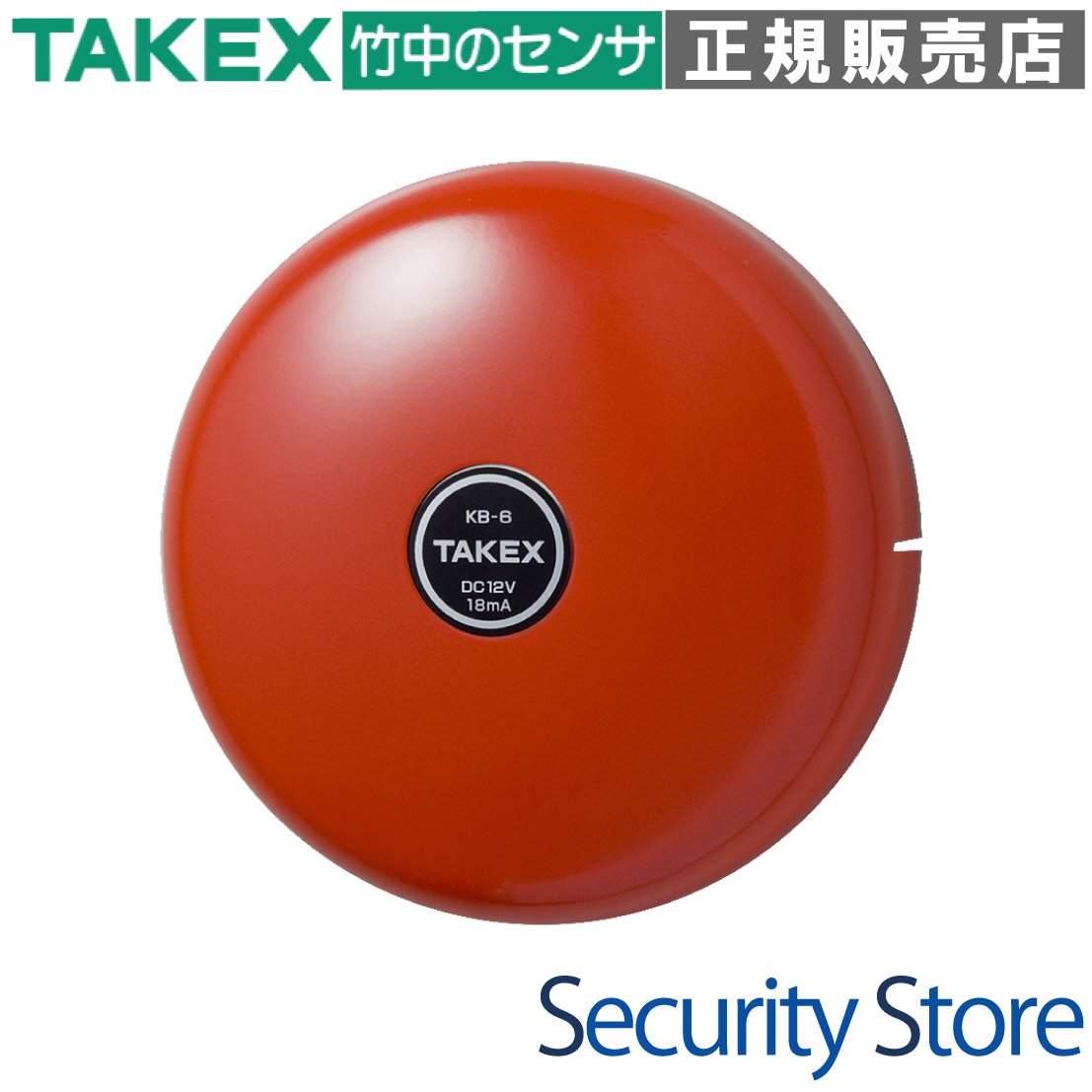

KB-6 警報ベル 12V仕様 レッド モーター方式

KB-6は、セキュリティシステムの最終末端として侵入者を強力な音圧で威嚇し、周囲へ異常を即座に知らせる高信頼性の警報ベルです。 高効率な小型直流モーター方式を採用することで、低消費電流と長寿命を両立。現場の施工性を追求した薄型設計により、オフィスから工場まで幅広いセキュリティ環境に適応します。

  • 型番： KB-6
  • 製品名： 警報ベル 12V仕様 レッド
  • 駆動方式： 小型直流モーター方式
  • 音量： 90dB以上（前方1m）
  • 消費電流： 18mA以下（DC12V時）
  • 設置場所： 屋内壁面

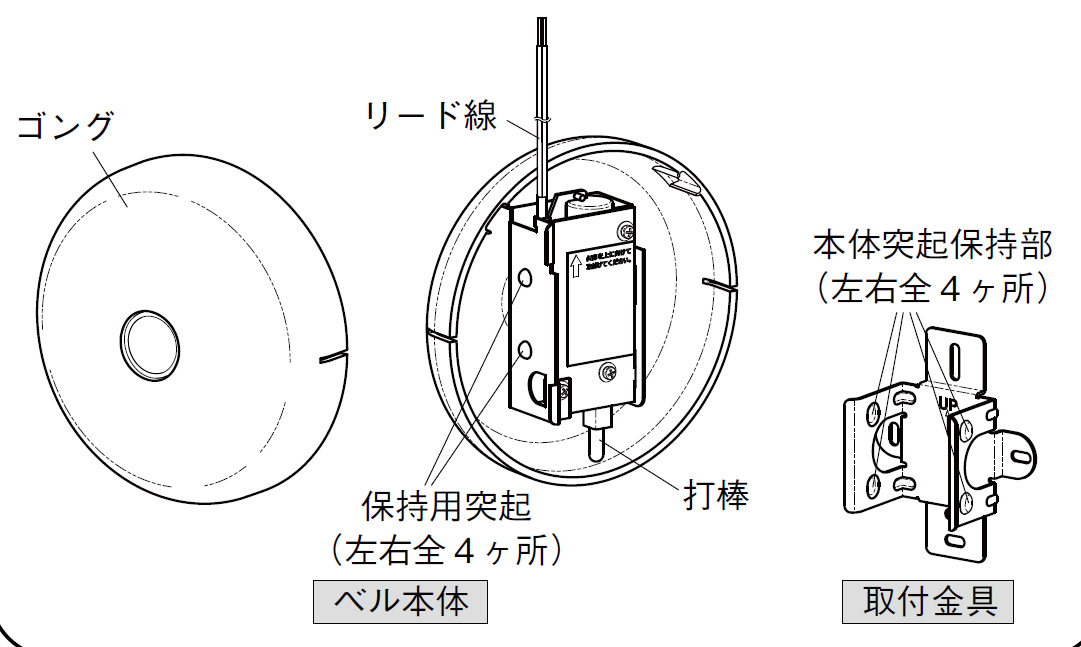

警報ベル KB-6 レッド

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィス・店舗の防犯システム
  • 工場・倉庫の異常報知
  • 既存セキュリティシステムの拡張
  • 電源容量が限られる多点設置現場

導入前に確認したいポイント

  • 電源電圧はDC12V（10V〜19V）か
  • 設置場所は屋内（水気のない場所）か
  • 取付面の強度は十分か
  • 視覚的な報知（LED）が必要ないか

特長

低消費電流を実現する高効率モーター駆動

従来の電磁石方式とは異なり、高効率な小型直流モーターを採用しています。消費電流をわずか18mA以下に抑えているため、同一電源ラインから多数のベルを並列接続する場合でも、電源ユニットへの負荷を最小限に抑えることができます。

侵入者を圧倒するハイ・パワー・サウンド

前方1mで90dB以上という、セキュリティ用途として十分な音圧を確保しています。モーターによる安定した打鐘周期により、澄んだ警告音を遠くまで響かせ、侵入者への威嚇と周囲への周知を同時に行います。

接点ノイズを排除した高耐久・長寿命設計

モーター方式の採用により、従来の振動板方式で懸念されていた接点火花（ノイズ）の発生や接点の摩耗を極限まで低減。長期間の使用においても安定した動作を維持し、メンテナンスコストの削減に寄与します。

無極性リード線による誤結線防止

電源入力のリード線は無極性仕様となっており、プラス・マイナスの向きを気にすることなく接続可能です。現場での結線作業をスムーズにし、施工ミスによるトラブルを未然に防ぎます。

施工効率を追求したワンタッチ嵌合構造

取付金具を壁面に固定した後、本体を押し込むだけで装着できるワンタッチ方式を採用。ゴング（外殻）内部に駆動部が収まる薄型設計（厚み40mm）で、限られたスペースにもスマートに設置できます。

過酷な環境にも耐える幅広い動作温度範囲

-20℃から+60℃までの広い温度範囲で動作保証されているため、空調の効かない倉庫や冬季の寒冷地など、厳しい環境下でも確実な報知が可能です。

現場を選ばないカラーバリエーション

威嚇効果の高いレッド（本機）に加え、建築物やインテリアに馴染みやすいクリーム色もラインナップ。設置場所の意匠性や目的に応じて最適なモデルを選択いただけます。

選定時に評価したい強み

  • 省電力性： 18mA以下の低電流で、システム全体の電源コストを低減。
  • 信頼性： 物理接点がないモーター駆動による長寿命・低ノイズ。
  • 施工性： 無極性配線とワンタッチ取付による、工期短縮への貢献。
  • 安定性： 10V〜19Vの広い電圧範囲で安定した音圧を維持。

施工・設置ガイド

本機の性能を最大限に引き出すため、以下のガイドラインに従って施工を行ってください。

確認項目 施工上の注意点・考え方
取付方向 取付金具の「UP」マークを必ず上にしてください。打棒のバランスを保つために必須です。
リード線処理 接続後の余った配線は、打棒やゴングの内壁に触れないよう、本体背面に確実に収納してください。
配線接続 無極性のため極性確認は不要ですが、接続部は圧着スリーブ等で確実な絶縁処理を行ってください。
環境条件 屋内専用です。屋外や湿気の多い場所、腐食性ガスの発生する場所への設置は避けてください。

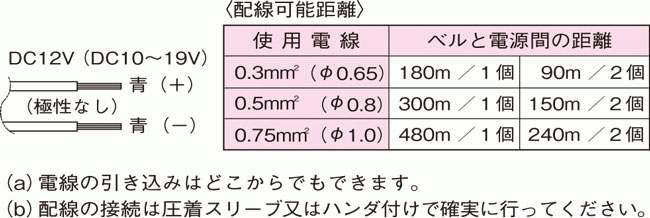

配線可能距離の目安（ベル1個あたり）

使用電線サイズ 最大配線距離
φ0.65mm (0.3mm2) 180m
φ0.8mm (0.5mm2) 300m
φ1.0mm (0.75mm2) 480m

トラブルシューティング

現象 推定原因と処置
音が鳴らない 電源電圧が10V未満ではないか確認。断線の有無を確認。
音が小さい・鈍い ゴング固定ネジの緩みを締める。取付方向（UPマーク）が正しいか再確認。
異音がする 内部で配線が打棒に接触していないか確認。ゴング内のゴミを清掃。

製品仕様

項目 内容
品名 警報ベル
品番 KB-6
定格電圧 DC 12V
動作電圧範囲 DC 10.0V 〜 19.0V
消費電流 18mA 以下 (DC 12V時)
音量 / 音圧 90dB 以上 (前方1m)
駆動方式 小型直流モーター方式
使用可能周囲温度 -20℃ 〜 +60℃ (結露なきこと)
設置場所 屋内壁面
配線接続 リード線式（無極性） 約400mm
質量 約 430g
外観カラー 赤色（マンセル値：7.5R4/14近似）

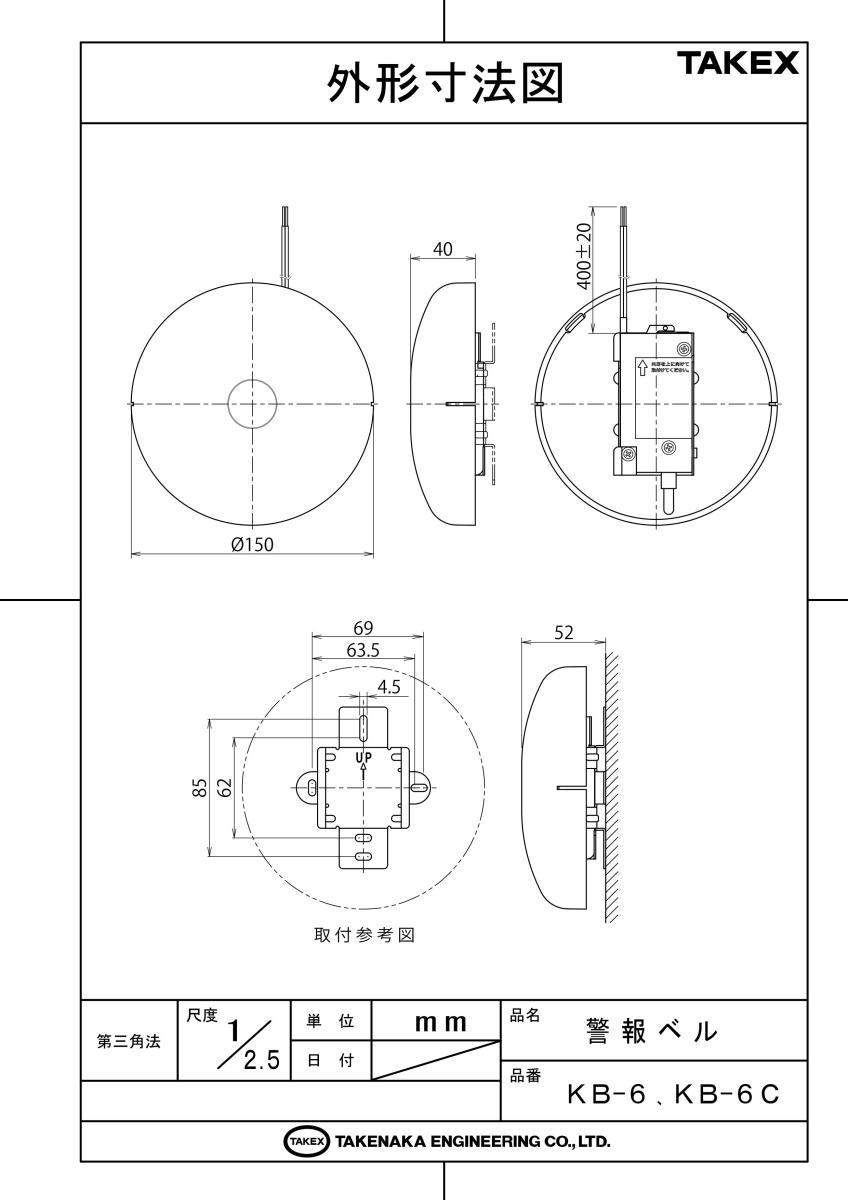

外形寸法 直径 φ150mm × 厚み 40mm

FAQ

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。雨水や湿気の当たらない環境でご使用ください。
Q：電源のプラスとマイナスを逆に接続しても大丈夫ですか？ A：はい、無極性仕様ですのでどちらに接続しても正常に動作します。
Q：音量の調整は可能ですか？ A：物理的な音量ボリュームはありません。定格の90dB（前方1m）で出力されます。
Q：DC24Vの電源で使用できますか？ A：本製品（KB-6）はDC12V仕様（動作範囲10V〜19V）です。24V環境では破損の恐れがあるため、24V仕様のモデルを別途選定してください。
Q：動作確認用のLEDなどは付いていますか？ A：本製品にはLEDインジケーターは搭載されていません。音響による報知のみとなります。
Q：取付方向を横向きにしても問題ありませんか？ A：いいえ、取付金具の「UP」マークを必ず上にして垂直に設置してください。斜めや横向きにすると打鐘のリズムや音圧に影響が出る場合があります。
Q：メンテナンスで内部にオイルを塗る必要はありますか？ A：注油の必要はありません。故障の原因となるため、内部機構には触れないでください。
Q：配線が長くなる場合、どのような影響がありますか？ A：電圧降下により末端の電圧が10Vを下回ると、音が鳴らなくなったり、音圧が低下したりします。配線距離と電線径を適切に選定してください。
Q：1つの電源から何台まで接続できますか？ A：電源ユニットの供給能力と配線による電圧降下に依存しますが、1台あたり18mAと非常に低いため、一般的なシステムであれば多数の並列接続が可能です。
Q：掃除をする際に洗剤を使ってもいいですか？ A：柔らかい布で乾拭き、または薄めた中性洗剤を使用してください。シンナーやベンジンなどの有機溶剤は塗装を傷めるため絶対に使用しないでください。
