マルチサイレン [AS-12TBL]

マルチサイレン [AS-12TBL]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 防犯用警報器 マルチサイレン 屋内専用

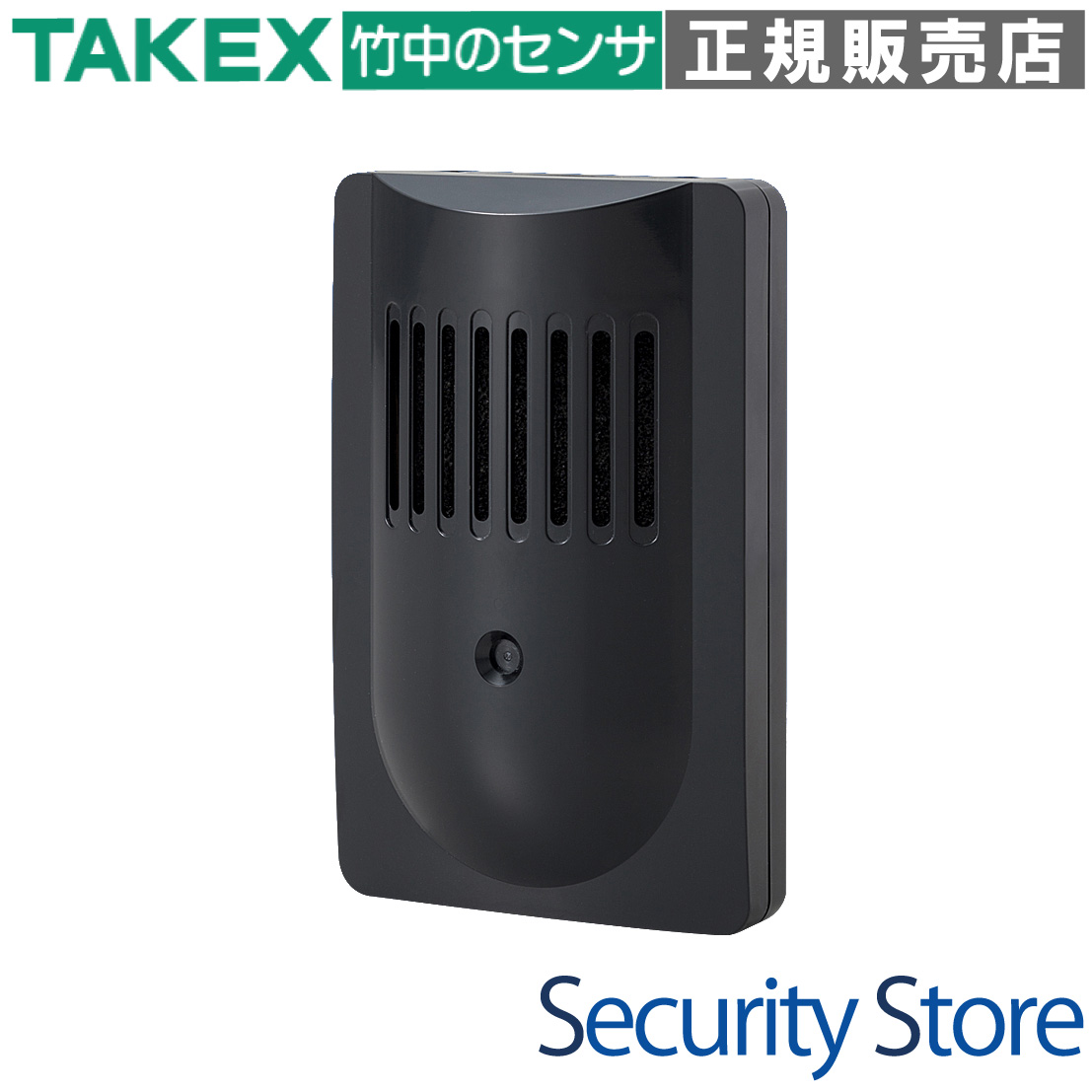

AS-12TBL マルチサイレン（ブラック）

神社仏閣、博物館、美術館、店舗などの内装と調和するブラック仕様の電子マルチサイレンです。コンパクトなボディながら90dB以上の強力な音圧を実現し、インテリアの意匠性を損なわずに確実な威嚇・報知を可能にします。

  • 型番： AS-12TBL
  • 製品名： マルチサイレン（黒）
  • カテゴリ： 警報用信号装置（サイレン）
  • 音量： 90dB以上（前方1m）
  • 設置場所： 屋内専用
  • 電源： DC10.8V〜26.4V（極性あり）

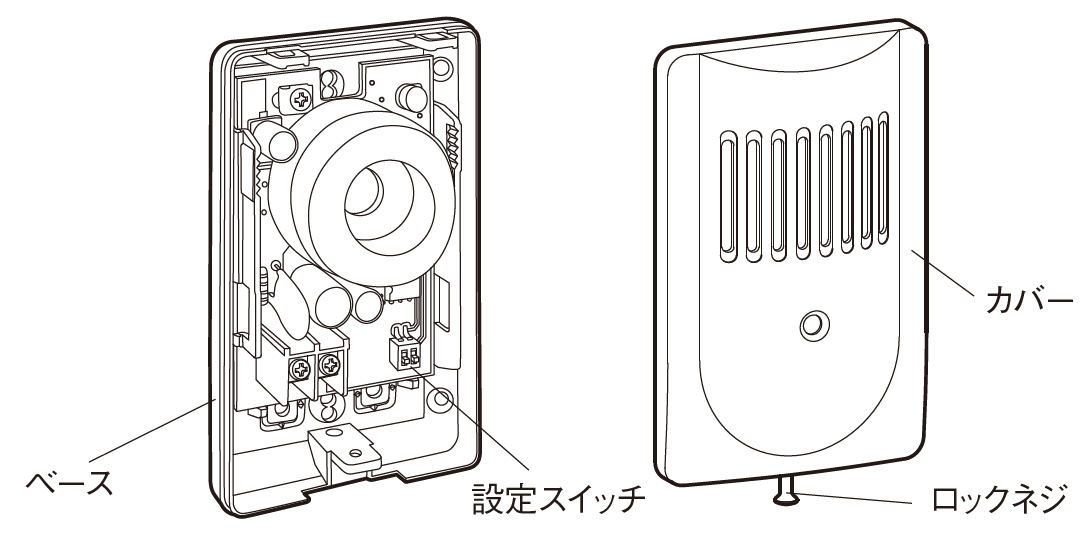

マルチサイレン AS-12TBL 製品画像

資料ダウンロード

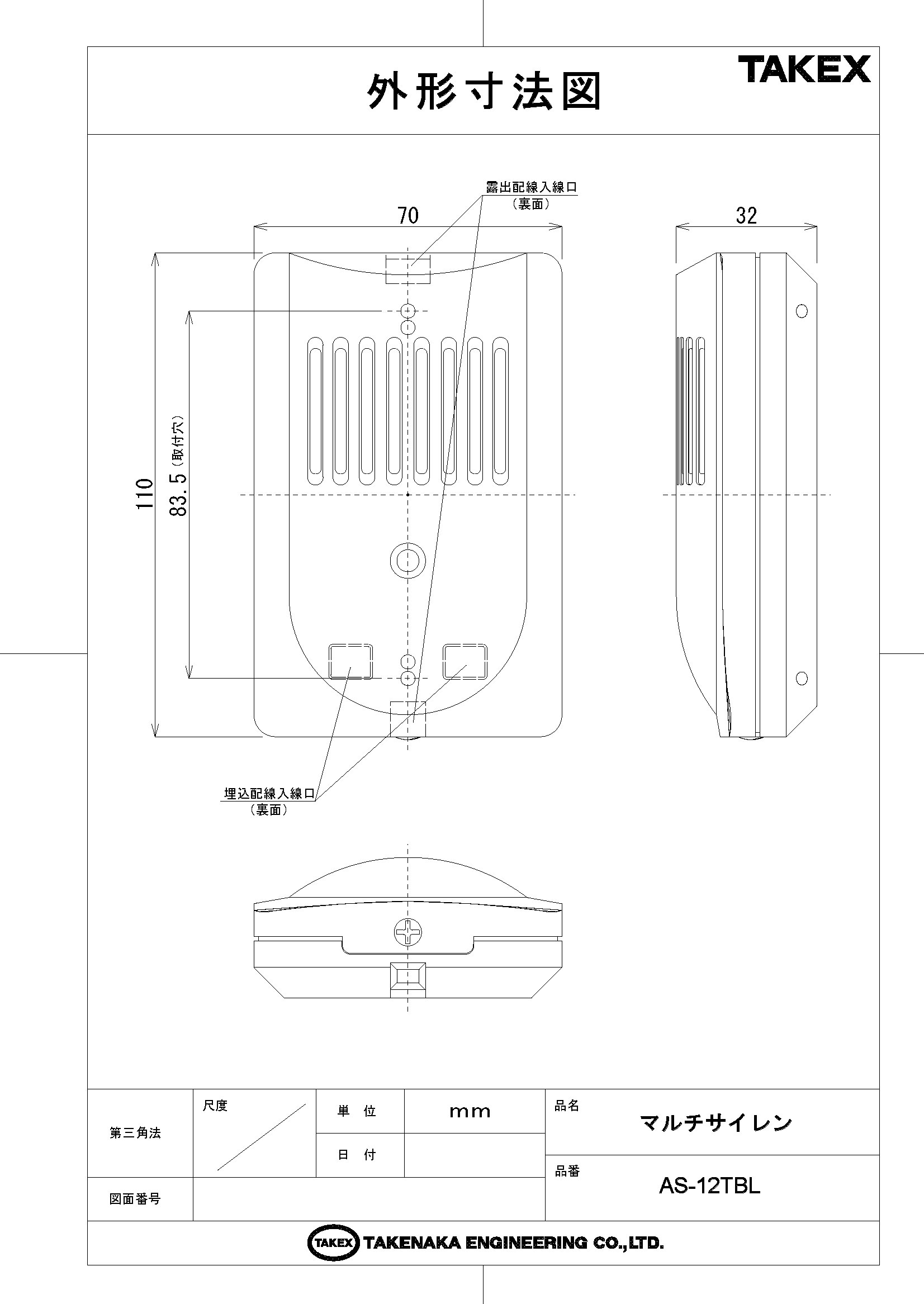

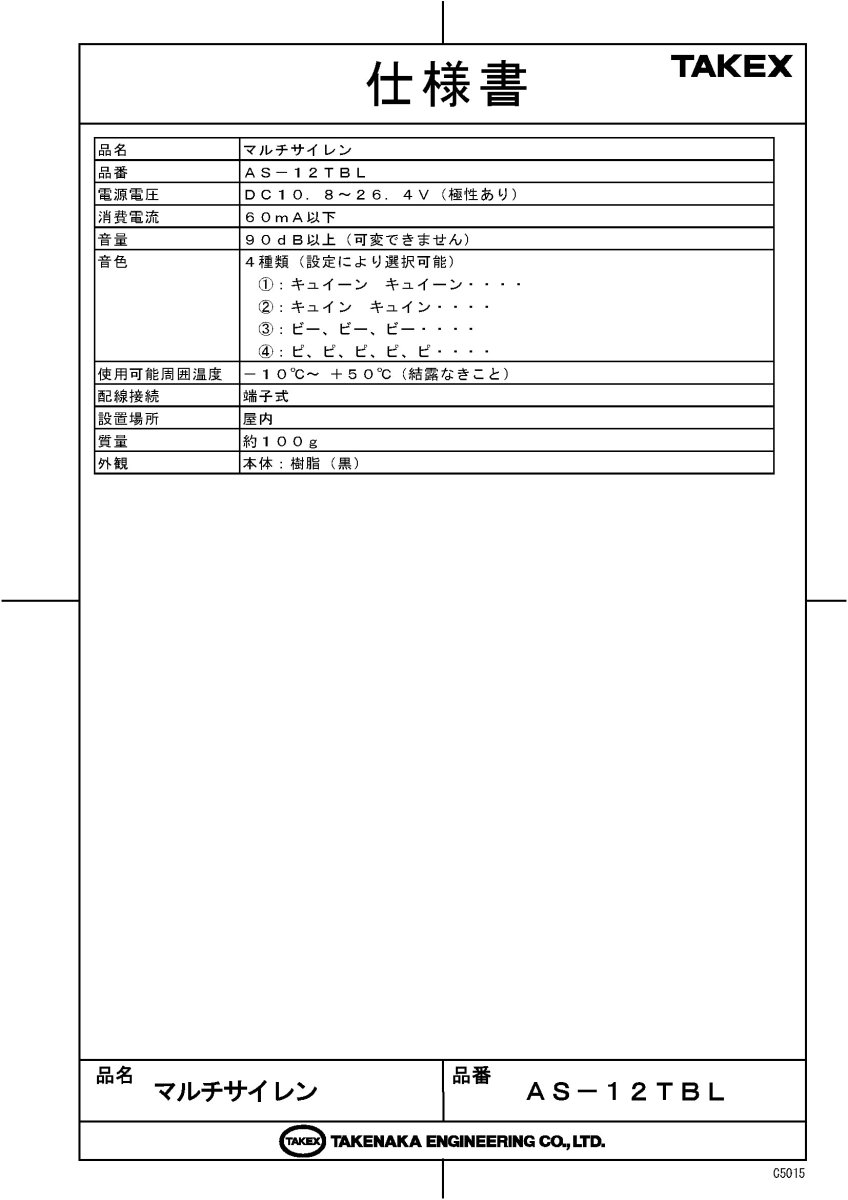

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 神社仏閣・歴史的建造物の防犯
  • 博物館・美術館の展示物監視
  • デザイン性を重視する店舗のバックヤード
  • マンション共用部の異常報知
  • オフィス・ショールームの入退室管理

導入前に確認したいポイント

  • 屋内専用です（防水構造ではありません）
  • 電源電圧がDC10.8V〜26.4Vの範囲内か
  • 音量調節機能はありません（固定90dB以上）
  • 配線には極性（プラス・マイナス）があります

特長

洗練された空間に調和するブラック仕様

内装の意匠を重視する現場に向けた黒色モデルです。落ち着いた質感により、和風建築やモダンなギャラリー、照明を抑えた施設など、従来の白いサイレンでは目立ってしまう環境でも自然に溶け込みます。

4種類の音色をスイッチ一つで選択可能

本体基板上の2ビットDIPスイッチを操作することで、「キュイーン」「ピー、ピー」など4パターンの音色から最適なものを選択できます。防犯目的の威嚇から、設備異常の通知まで用途に合わせた使い分けが可能です。

騒音下でも埋もれない強力な音響テクノロジー

人間の耳が最も知覚しやすい周波数帯域を効果的に掃引（スウィープ）させることで、前方1mで90dB以上という強力な音圧を実現。店舗やオフィス等の騒がしい環境下でも確実に異常を知らせます。

12V/24Vシステムに共用できる広電圧設計

DC10.8VからDC26.4Vまでの幅広い電源入力に対応。セキュリティコントローラーの12V出力だけでなく、防災設備や産業用システムの24Vラインでも、降圧トランスなしでそのまま使用できます。

設置効率を高める低消費電力設計

最大消費電流を60mA以下に抑制しています。コントロールパネルの電源供給能力に余裕がない場合や、一つのシステムに複数台のサイレンを並列接続する場合でも、システム全体の負荷を最小限に抑えられます。

小型軽量でスマートな筐体デザイン

幅70mm、高さ110mm、奥行32mmのコンパクトサイズ。ABS樹脂製の軽量設計（約100g）により、壁面への負担が少なく、目立ちすぎないスマートな設置が可能です。

選定時に評価したい強み

  • 高い汎用性： 1台で4音色に対応し、幅広い現場ルールに適応可能
  • 確実な伝達： 音声掃引技術による高視認性のアラーム音
  • 優れた施工性： 壁面固定と端子台接続によるシンプルな工事
  • 低ランニングコスト： 故障の少ない圧電・電子発音体方式を採用

施工・設置ガイド

本機は屋内専用の警報装置です。適切な動作を維持するため、以下の条件を遵守してください。

確認項目 この製品での考え方
設置環境 必ず屋内に設置してください。湿気が多い場所や結露する場所は避けてください。
配線方法 ベースを固定し、端子台に「+」「-」の極性を正しく接続してください。
音色設定 内部のDIPスイッチを通電前に設定してください（通電後の変更は再起動が必要）。
清掃・保守 音の出口となるスリットに埃が詰まらないよう、定期的に乾いた布で拭いてください。

内部設定（DIPスイッチ）詳細

基板上のスイッチ1・2の組み合わせにより音色を設定します。

パターン SW1 SW2 音色の特徴
A（出荷時） OFF OFF キュイーン　キュイーン（防犯警報・汎用）
B ON OFF キュイン　キュイン（高速スウィープ・緊急警報）
C OFF ON ピー、ピー、ピー（断続音・注意報知）
D ON ON ピ、ピ、ピ、ピ（短い断続音・案内/予告）

配線可能距離（電圧降下を考慮）

電源から本機までの最大配線距離の目安です（1台接続時）。

電線径 DC12V使用時 DC24V使用時
φ0.65 (0.3mm2) 140m 1500m
φ0.9 (0.65mm2) 280m 3200m
φ1.2 (1.1mm2) 500m 5600m

製品仕様

項目 内容
品名 マルチサイレン
品番 AS-12TBL
電源電圧 DC10.8〜26.4V（極性あり）
消費電流 60mA以下
音量 90dB以上（前方1m / 可変不可）
音色 4種類（内部設定により選択可能）
使用可能周囲温度 -10℃〜+50℃（結露なきこと）
配線接続 端子式
設置場所 屋内
質量 約100g
外観材質 ABS樹脂（黒）
外形寸法 W70 × H110 × D32 (mm)

FAQ

Q：屋外で使用することはできますか？ A：いいえ、屋内専用となっております。防水構造ではないため、雨水や過度な湿気がある場所では使用しないでください。
Q：音量の調節はできますか？ A：音量調節機能は搭載しておりません。常に90dB以上の最大音圧で鳴動します。
Q：設定した音色が変わらないのですが？ A：鳴動中にスイッチを切り替えても音色は即座に反映されません。一度電源を切り、DIPスイッチを変更してから再度通電してください。
Q：LEDライトは付いていますか？ A：本製品に動作確認用のLEDインジケーターは搭載されておりません。音のみによる報知となります。
Q：AC100Vのコンセントに直接つなげますか？ A：直接つなぐことはできません。DC12VまたはDC24Vの直流電源装置（ACアダプター等）を介して接続してください。
Q：プラスとマイナスを逆に接続すると壊れますか？ A：保護回路が入っておりますので、即座に故障することはありませんが、逆接続の状態では音は鳴りません。正しい極性で接続し直してください。
Q：取り付けには何が必要ですか？ A：ベース固定用のネジと、電源・信号用の配線材が必要です。壁面の材質（石膏ボード、コンクリート等）に合わせたネジをご用意ください。
Q：アルコール等で拭いても大丈夫ですか？ A：アルコール、ベンジン、シンナー等は樹脂を侵す原因（ひび割れ等）になります。清掃は乾いた柔らかい布で行ってください。
Q：複数台を同時に鳴らすことは可能ですか？ A：可能です。電源供給元の電流容量を確認し、並列接続してください。
Q：どのようなセンサーと組み合わせられますか？ A：電源の供給・遮断を制御できるコントローラーや、リレー出力（無電圧接点）を持つセンサー等と組み合わせて運用します。
