小型電子サイレン 1コ用埋込ボックス適合型 [AS-67CW(W)]

小型電子サイレン 1コ用埋込ボックス適合型 [AS-67CW(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 電子サイレン セキュリティ警報機器 屋内用 埋込ボックス適合

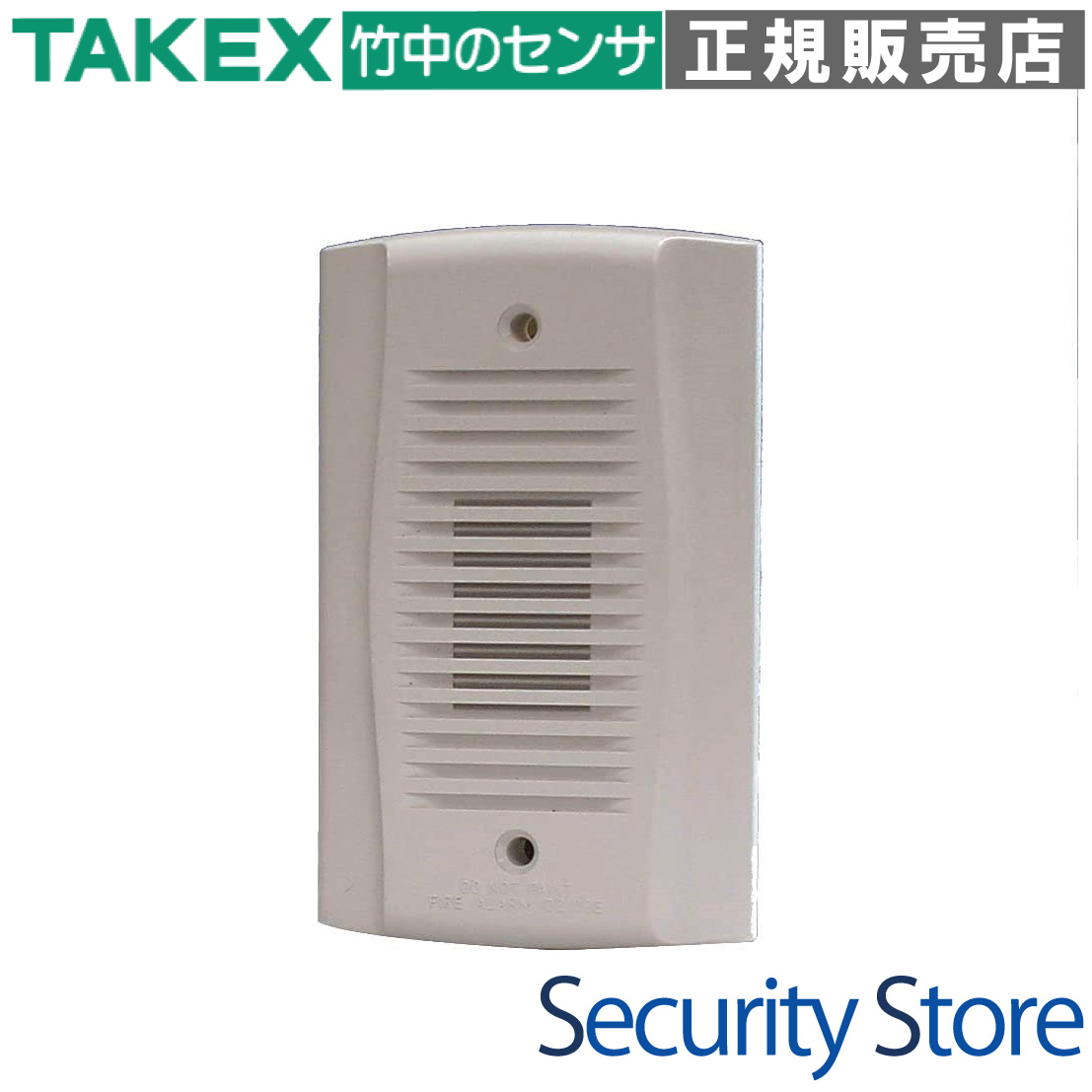

AS-67CW(W) 小型電子サイレン 1コ用埋込ボックス適合型

AS-67CW(W)は、JIS規格の1コ用スイッチボックスに美しく収まる埋込型の小型電子サイレンです。防犯システム、防災監視、オフィスや店舗の呼び出しなど、建築意匠を損なうことなく確実なアラートを必要とする現場に最適です。

  • 型番： AS-67CW(W)
  • 製品名： 小型電子サイレン 1コ用埋込ボックス適合型（ホワイト）
  • カテゴリ： 報知機器・警報装置
  • 主な用途： 防犯・防災アラート、工場・オフィスの状態通知
  • 設置場所： 屋内（1コ用埋込ボックス適合）
  • 動作電源： DC8.0V 〜 DC33.0V（広範囲電圧対応）

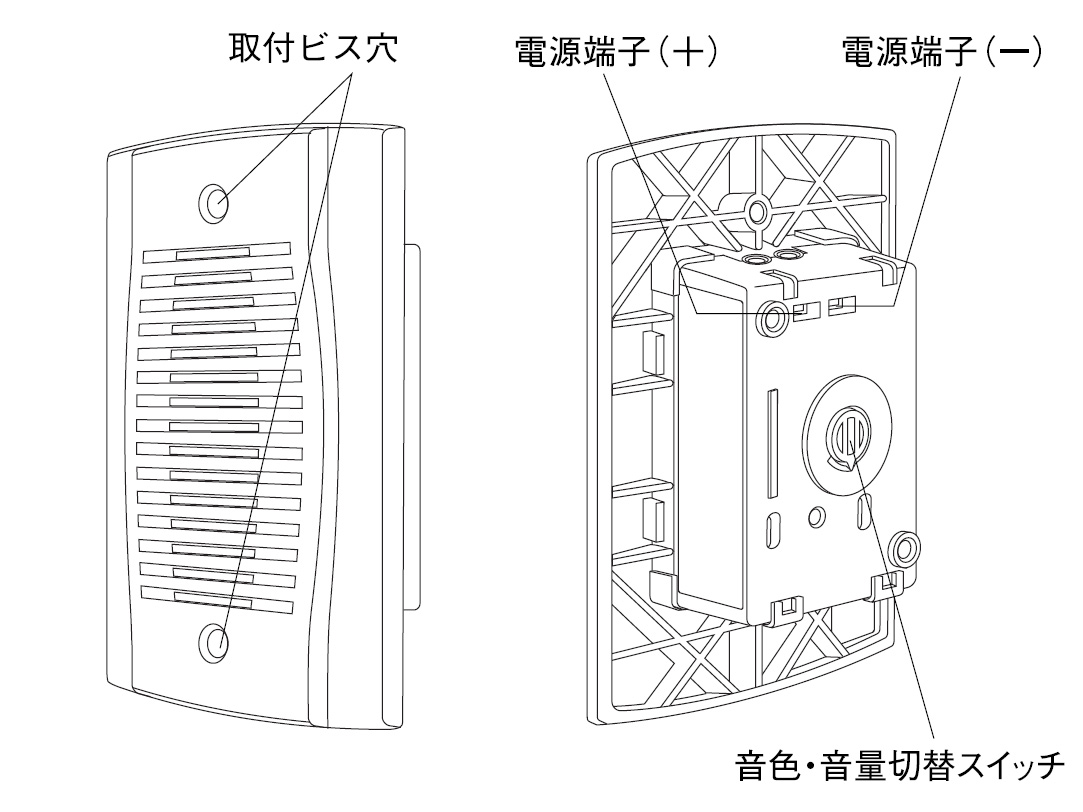

AS-67CW(W) 小型電子サイレン

資料ダウンロード

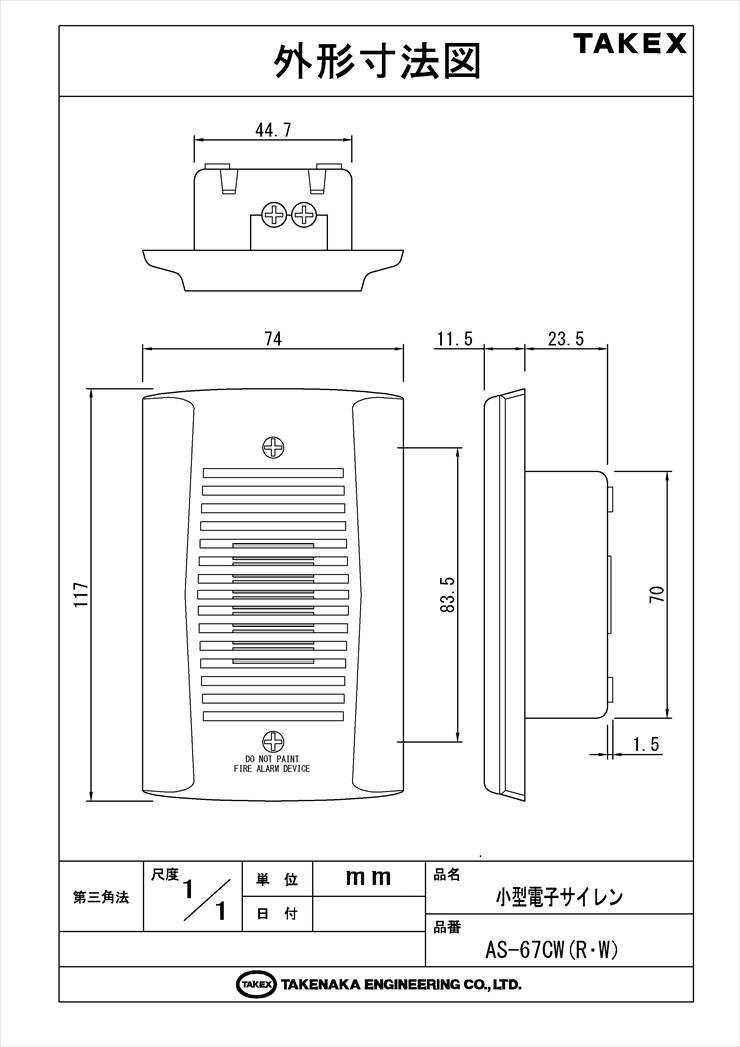

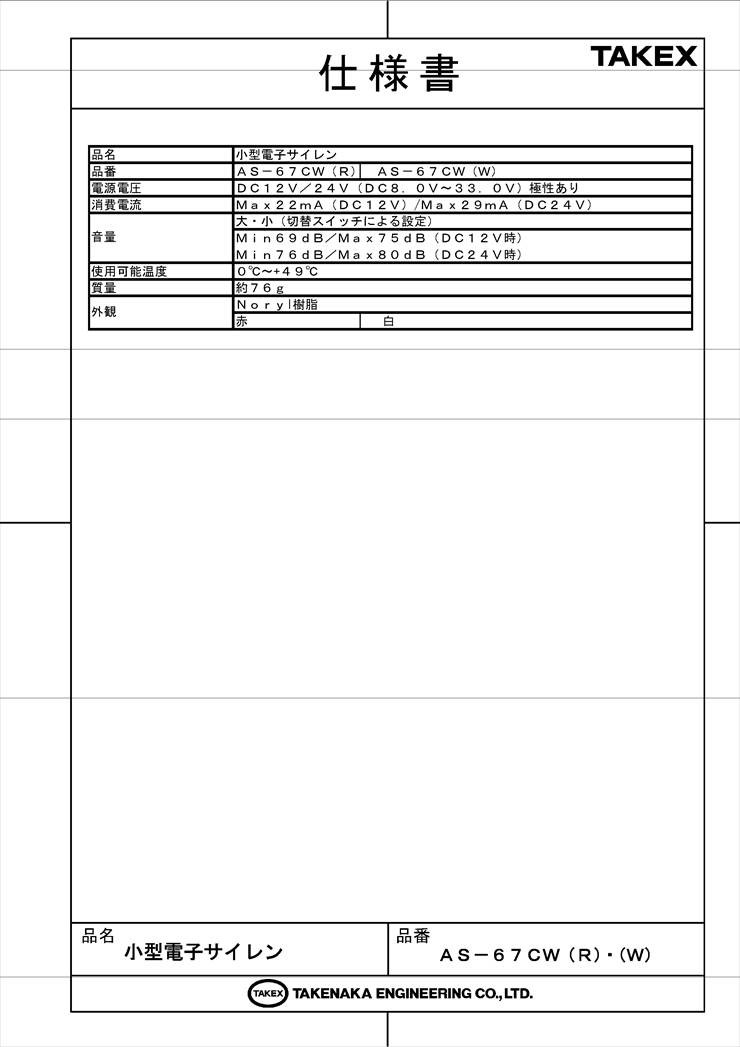

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 既設スイッチボックスを利用した防犯警報
  • 意匠性を重視するオフィスや商業施設の通路
  • 工場内での設備異常・動作通知音として
  • 学校や公共施設での防犯・防災用警報器

導入前に確認したいポイント

  • JIS規格1コ用スイッチボックスの有無と深さ
  • 供給電源の極性（プラス・マイナスの確認が必要）
  • 設置環境が屋内であること（防水仕様ではありません）
  • 周辺騒音レベルに適した音量・音色設定の検討

特長

1コ用埋込ボックスへの適合設計

JIS規格で定められた一般的な1コ用スイッチボックスに適合するように設計されています。壁面にフラットに近い状態で設置できるため、露出型のサイレンと比較して空間の美観を損なわず、いたずらによる破損リスクも低減できます。

用途に合わせて選べる2種類の音色

運用シーンに合わせて、背面のスイッチにより「断続音（ピー・ピー・ピー）」と「連続音（ピー）」の2パターンから音色を選択可能です。緊急性の高い警報には断続音、注意喚起には連続音といった使い分けができます。

設置環境に応じた音量切替機能

「大・小」2段階の音量切替スイッチを搭載。騒音の多い場所では最大80dB（DC24V時）の大音量を、静かな住宅街や小規模なオフィス内では音量を抑えた設定にするなど、現場環境に合わせた細かな配慮が可能です。

DC8V〜33Vの広範な動作電圧に対応

DC12Vの防犯システム用電源から、DC24Vの防災・FA機器用電源まで、幅広い電圧に対応しています。専用の安定化電源だけでなく、一般的なDC電源ユニットと直結できるため、システム設計の柔軟性が高まります。

施工性を追求した薄型フロントパネル

埋込時の露出部の厚みはわずか11.5mmと非常に薄く、壁面からの突出を最小限に抑えています。これにより、通路などに設置しても通行の妨げにならず、スッキリとした外観を実現しています。

低消費電流による高効率運用

消費電流はDC12V時で最大22mA、DC24V時で最大29mAと非常に低く抑えられています。複数のサイレンを並列接続する場合や、非常用バッテリーでのバックアップ運用時でも、電源供給能力を圧迫しません。

選定時に評価したい強み

  • 信頼のTAKEXブランド： 防犯・防災分野で長年の実績を誇る竹中エンジニアリング製。
  • 容易なメンテナンス： 電子ブザー素子の採用により、長期にわたり安定した音響を提供。
  • スムーズなリプレイス： 既設の埋込ボックスと配線をそのまま活用したアップグレードが可能。
  • 堅牢な筐体構造： 耐久性に優れた樹脂製（ホワイト）で、多様なインテリアにマッチ。

施工・設置ガイド

設置の際は、必ず供給電源を切った状態で作業を行ってください。配線は背面端子に対して、推奨される電線（0.5mm2〜1.25mm2）を使用し、極性（＋/－）を間違えないよう確実に接続してください。また、音色や音量の設定は埋込固定前に行う必要があります。

確認項目 AS-67CW(W) での仕様・考え方
設置方法 1コ用埋込ボックス（JIS規格）に固定。M4×36ビスが適合。
配線極性 極性あり。逆接続にご注意ください。
音響放射 フロントパネルの放射口を塞がないように設置。
環境条件 屋内用（0℃〜+49℃）。水濡れや結露には非対応。

モード設定（音色・音量）

設定モード 音色タイプ 音量設定
設定1 断続音（ピー・ピー・ピー） 大
設定2 断続音（ピー・ピー・ピー） 小
設定3 連続音（ピーーー） 大
設定4 連続音（ピーーー） 小

製品仕様

項目 内容
品名 小型電子サイレン
品番 ＡＳ－６７ＣＷ（Ｗ）
電源電圧 ＤＣ８〜３３Ｖ（極性あり）
消費電流 最大２２ｍＡ（ＤＣ１２Ｖ）／最大２９ｍＡ（ＤＣ２４Ｖ）
音量 大・小（切替スイッチによる設定）
小６９ｄＢ／大７５ｄＢ（ＤＣ１２Ｖ時）
小７６ｄＢ／大８０ｄＢ（ＤＣ２４Ｖ時）
※距離1mでの測定値
使用可能温度 ０℃〜＋４９℃（結露なきこと）
設置場所 屋内
質量 約７６ｇ
外観 樹脂（ホワイト）
外形寸法 W74 × H117 × D35mm (露出部厚み：11.5mm)

FAQ

Q：屋外でも使用できますか？ A：いいえ、本製品は屋内専用です。防水・防滴構造ではありませんので、水のかかる場所や湿気の多い場所への設置は避けてください。
Q：電源のプラスとマイナスを逆に接続してしまいました。故障しますか？ A：本製品には極性があります。逆接続すると動作しません。長時間逆接続を続けると故障の原因になる可能性があるため、テスター等で確認の上、正しく接続し直してください。
Q：音量の「大・小」はどれくらい違いますか？ A：DC12V使用時で「小：69dB / 大：75dB」、DC24V使用時で「小：76dB / 大：80dB」となります。一般的に6dBの差は聴感上で明確な違いとして認識されます。
Q：設置後に音色を変更することはできますか？ A：設定スイッチは本体背面にあるため、一度ボックスから取り外していただく必要があります。設置・固定前に必ず動作確認と音色選択を行ってください。
Q：動作中にLEDなどの表示灯は点灯しますか？ A：本製品にはLEDなどのインジケーターは搭載されていません。動作の確認は吹鳴音でのみ行います。
Q：24Vの電源でも使用できますか？ A：はい、DC8VからDC33Vまでの広い電圧範囲に対応していますので、DC24V電源でも問題なくご使用いただけます。
Q：どのような配線ケーブルを使用すればいいですか？ A：0.5mm2 〜 1.25mm2 の単線または撚り線を推奨しています。端子部で確実にかしめて接続してください。
Q：埋込ボックスがない場所でも設置できますか？ A：基本的にはJIS 1コ用埋込ボックスへの適合を前提としていますが、露出ケース等を別途用意いただくことで設置可能です。ただし、本製品単体での壁面露出設置は背面端子を保護できないため推奨されません。
Q：音が全く鳴らないのですが、何を確認すればよいですか？ A：1.電源電圧が8V以上供給されているか、2.端子の極性が合っているか、3.断線や端子の緩みがないか、の3点をご確認ください。
Q：メンテナンスは必要ですか？ A：定期的な動作確認点検を推奨します。また、フロントパネルの放射口にホコリが詰まると音圧が低下するため、乾いた布などで清掃を行ってください。
