マルチサイレン [AS-12TR]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）警報用サイレン屋内用音色切替可能

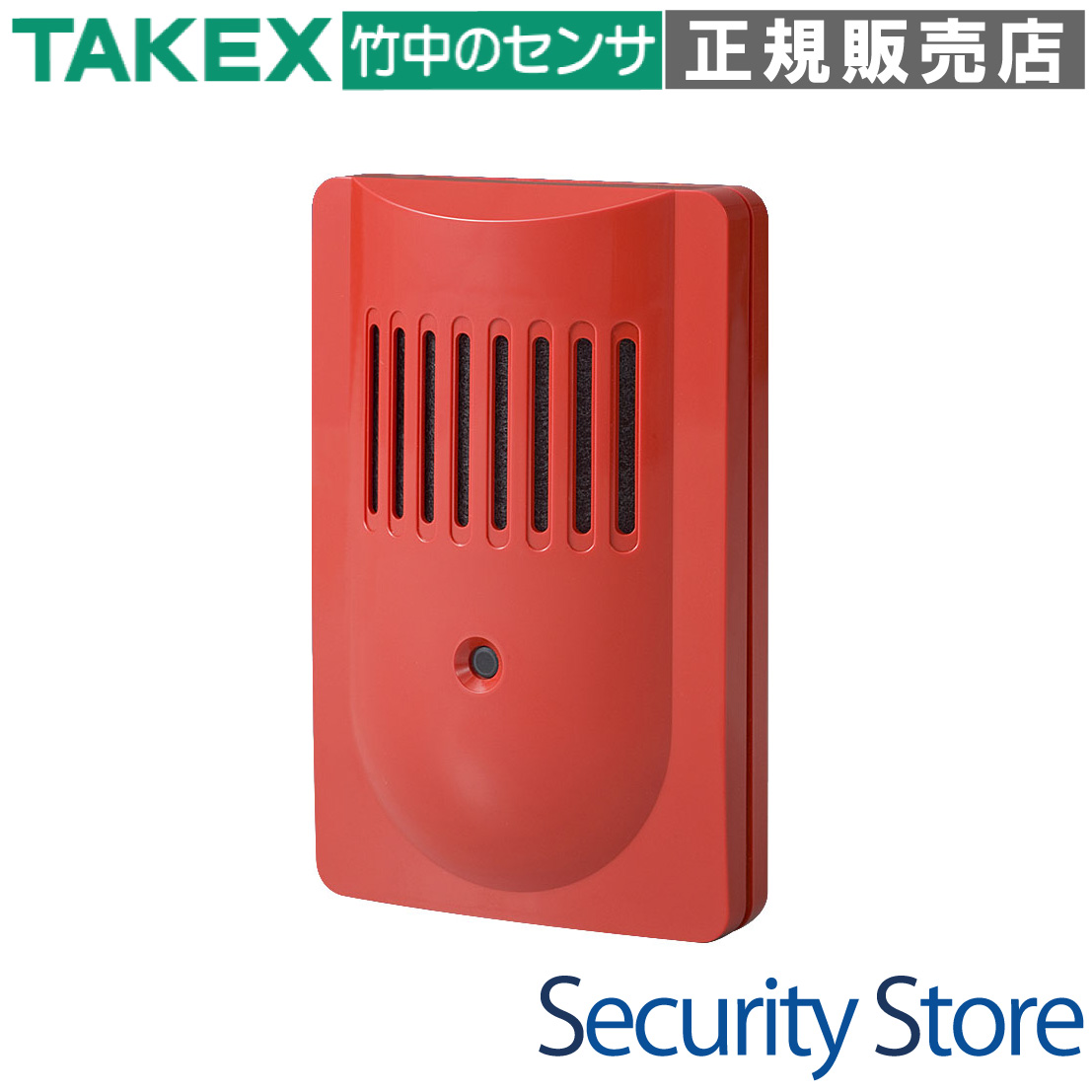

AS-12TR マルチサイレン

AS-12TRは、小型・軽量ながら90dB以上の強力な音圧を実現した、多目的電子サイレンです。設置環境の意匠を損なわないスマートなデザインに、4種類の音色選択機能を搭載。防犯警報から設備異常の報知まで、幅広い用途で確実な通知をサポートします。

型番： AS-12TR（赤）
製品名： マルチサイレン
方式 / カテゴリ： 電子サイレン / 警報通知機器
主な用途： 侵入者への威嚇、異常発生時の報知、システム動作の案内
設置場所： 屋内専用
電源仕様： DC10.8V 〜 26.4V（広範囲電圧対応）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスや店舗の防犯システム用警報音
工場の生産ラインにおける設備異常の報知
倉庫やバックヤードの入退室案内・警告
既存の防犯センサーと連動させた威嚇用

導入前に確認したいポイント

屋内専用です。防水性はないため水濡れ厳禁です。
音量の調節（ボリューム可変）はできません。
動作にはDC12VまたはDC24Vの電源供給が必要です。
音色の設定は内部スイッチで行うため、設置前が推奨。

特長

4種類の音色をスイッチ一つで選択可能

本体基板上に配置された2ビットのDIPスイッチを操作することで、4種類の異なる音色から現場の運用に最適なものを選べます。防犯目的のスウィープ音から、案内用の短い断続音まで柔軟に対応可能です。

90dB以上の強力な音圧で確実に通知

コンパクトなボディながら、前方1mにおいて90dB以上の強力な電子警報音を発生させます。人間の耳が知覚しやすい周波数帯域を効果的に使用しており、騒音のある環境下でも高い認識率を誇ります。

DC12V/24V共用の広電圧設計

電源入力はDC10.8V〜26.4Vと幅広く対応しています。標準的な12Vシステムはもちろん、24Vシステムにも単一機種で対応できるため、設計や在庫管理の効率化に貢献します。

低消費電力設計によるシステム負荷軽減

最大消費電流を60mA以下に抑えた省電力設計を採用しています。コントロールパネルの補助電源出力から給電する場合でも負荷が少なく、複数台の並列設置も容易です。

設置環境を損なわないスマートデザイン

インテリアに馴染みやすいコンパクトで洗練されたフォルムを採用しています。ABS樹脂製のハウジングは耐久性と美観を両立しており、店舗やオフィスビルへの設置にも最適です。

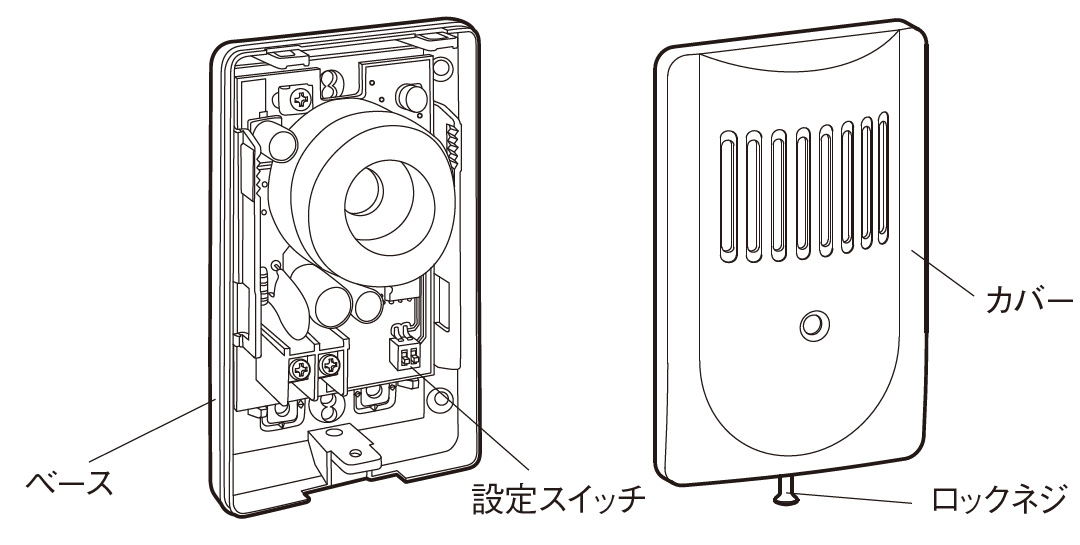

施工性を追求したベース・端子構造

壁面固定用のベースには背面と下部に配線用のノックアウト穴を備えており、壁内埋込・露出配線のどちらにも柔軟に対応。カバーは下部のロックネジで確実に固定されるセキュリティ設計です。

    選定時に評価したい強み
    信頼のTAKEX品質： 音響テクノロジーに基づいた高い認知性と耐久性を確保。
設置の柔軟性： 広電圧対応により、電源環境を選ばず導入が可能。
メンテナンス性： 音のみの状態監視により、遠方からでも動作確認が容易。
カラー展開： 本機（赤）のほか、白・黒のバリエーションで現場に調和。



施工・設置ガイド

正確な施工はシステムの信頼性を支える重要な要素です。以下のガイドに従って作業を行ってください。

確認項目	この製品での考え方
設置環境の制限	屋内専用（非防水）。風呂場や加湿器付近など多湿・結露環境は避けてください。
配線極性	「＋」「－」の極性があります。逆に接続すると動作しません。
音色設定	鳴動中にスイッチを切り替えても反映されません。電源OFF時に設定を行ってください。
清掃上の注意	アルコールや溶剤の使用は厳禁です。ひび割れの原因となるため乾拭きを推奨。

内部スイッチによる音色設定（DIP SW1/SW2）

パターン	SW1	SW2	音色の特徴
A（出荷時）	OFF	OFF	キュイーン、キュイーン…（汎用警報）
B	ON	OFF	キュイン、キュイン…（高速・緊急）
C	OFF	ON	ピー、ピー、ピー…（断続・注意喚起）
D	ON	ON	ピ、ピ、ピ、ピ…（案内・予告）

推奨配線距離（末端電圧10.8V確保の目安）

電線径	DC12V使用時	DC24V使用時
φ0.65mm	最大 140m	最大 1500m
φ0.9mm	最大 230m	最大 2600m
φ1.2mm	最大 350m	最大 3900m

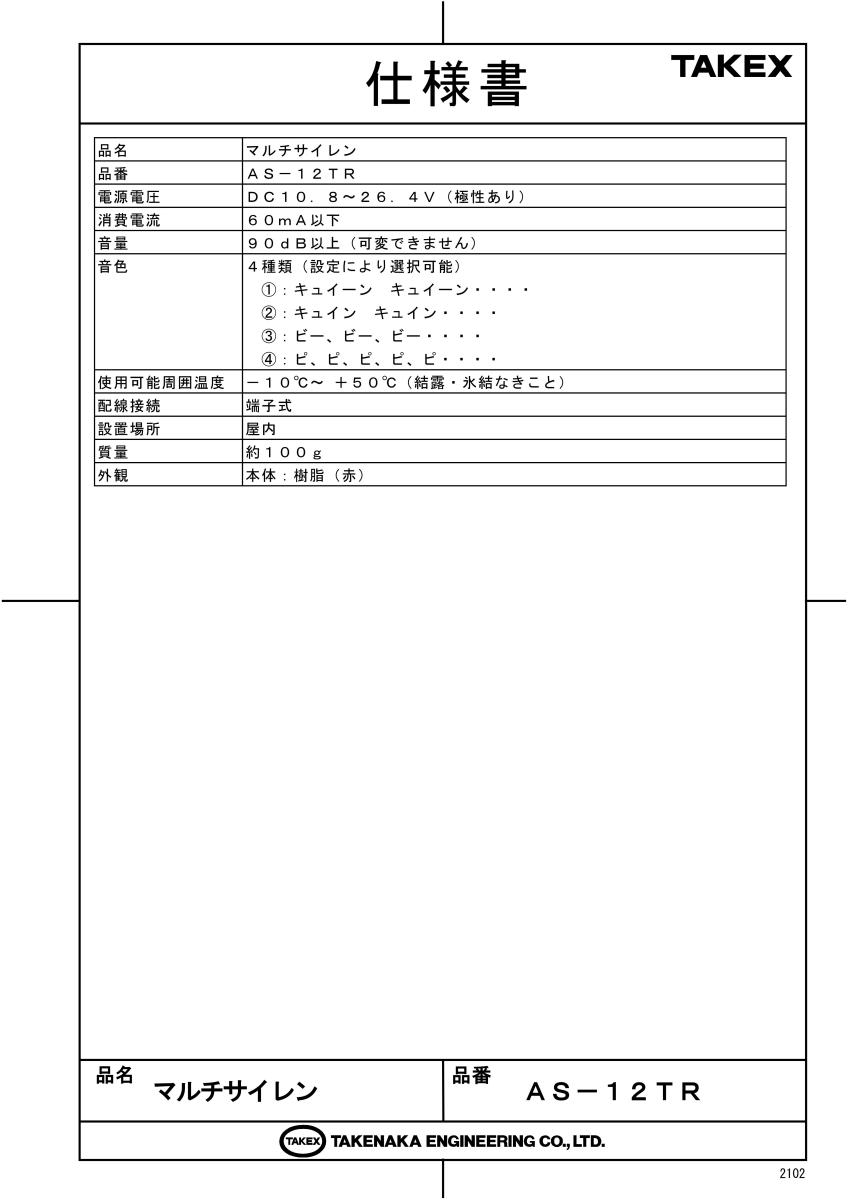

製品仕様

項目	内容
品名	マルチサイレン
品番	ＡＳ－１２ＴＲ
電源電圧	ＤＣ１０．８〜２６．４Ｖ（極性あり）
消費電流	６０ｍＡ以下
音量	９０ｄＢ以上（前方1m / 可変不可）
音色	４種類（内部DIP設定により選択可能） (1)：キュイーン　キュイーン・・・・ (2)：キュイン　キュイン・・・・ (3)：ピー、ピー、ピー・・・・ (4)：ピ、ピ、ピ、ピ、ピ・・・・
使用可能周囲温度	－１０℃〜＋５０℃（結露なきこと）
配線接続	端子式（ネジ締めタイプ）
設置場所	屋内
質量	約１００ｇ
外観・材質	樹脂（赤色 / ABS樹脂）

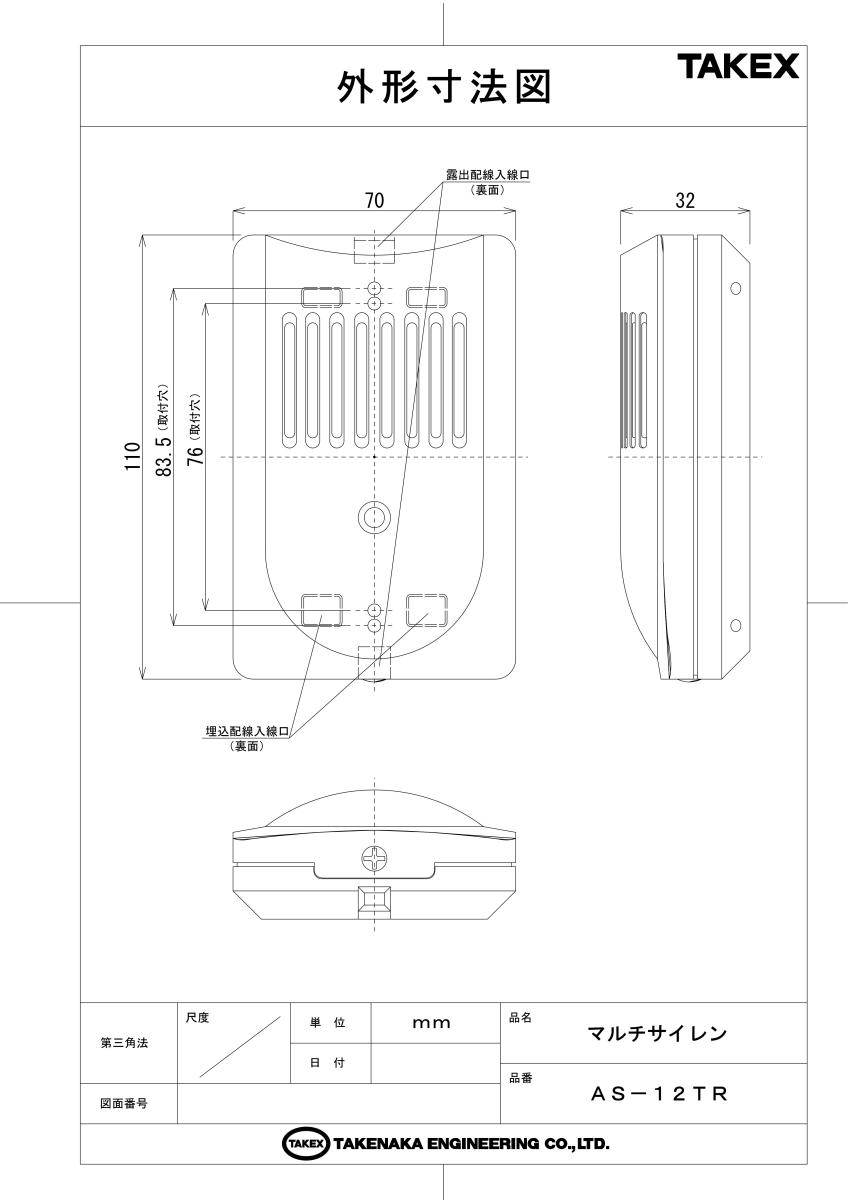

外形寸法	幅70mm × 高さ110mm × 奥行32mm

FAQ

Q：電源は何ボルトが必要ですか？ A：DC10.8Vから26.4Vの間で動作します。DC12VおよびDC24Vの電源システムでそのままご使用いただけます。

Q：音量の調節（ボリューム調整）はできますか？ A：いいえ、音量は固定（90dB以上）となっており、ボリュームによる可変はできません。

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。防水構造ではありませんので、屋外や湿気の多い場所への設置は避けてください。

Q：音色を途中で変えることはできますか？ A：はい、内部のDIPスイッチで4種類から選択可能です。ただし、鳴動中に切り替えても即座に反映されないため、一度電源を切ってから設定・再起動してください。

Q：赤色以外のバリエーションはありますか？ A：はい、本型番（AS-12TR）は赤色ですが、他に白（AS-12TW）と黒（AS-12TBL）がございます。

Q：電池で動作しますか？ A：いいえ、電池内蔵タイプではありません。外部からのDC電源供給が必要です。

Q：LEDの動作表示灯は付いていますか？ A：いいえ、本製品にはLEDインジケーターは搭載されておりません。動作確認は音によって行います。

Q：逆極性で接続してしまった場合、故障しますか？ A：保護回路が内蔵されているため、即故障には至りませんが、音は鳴りません。正しい極性で接続し直してください。

Q：複数台のサイレンを一つの電源に並列接続できますか？ A：可能です。ただし、合計の消費電流が電源の供給能力を超えないよう計算し、配線による電圧降下にも注意してください。

Q：汚れた時のお手入れ方法を教えてください。 A：乾いた柔らかい布で軽く拭いてください。アルコール、シンナー、ベンジン等の溶剤は樹脂を傷めるため絶対に使用しないでください。
