マルチホーン壁面取付型 [MH-71]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX / 竹中エンジニアリング音響報知器セキュリティ壁面取付型屋内・半屋外用

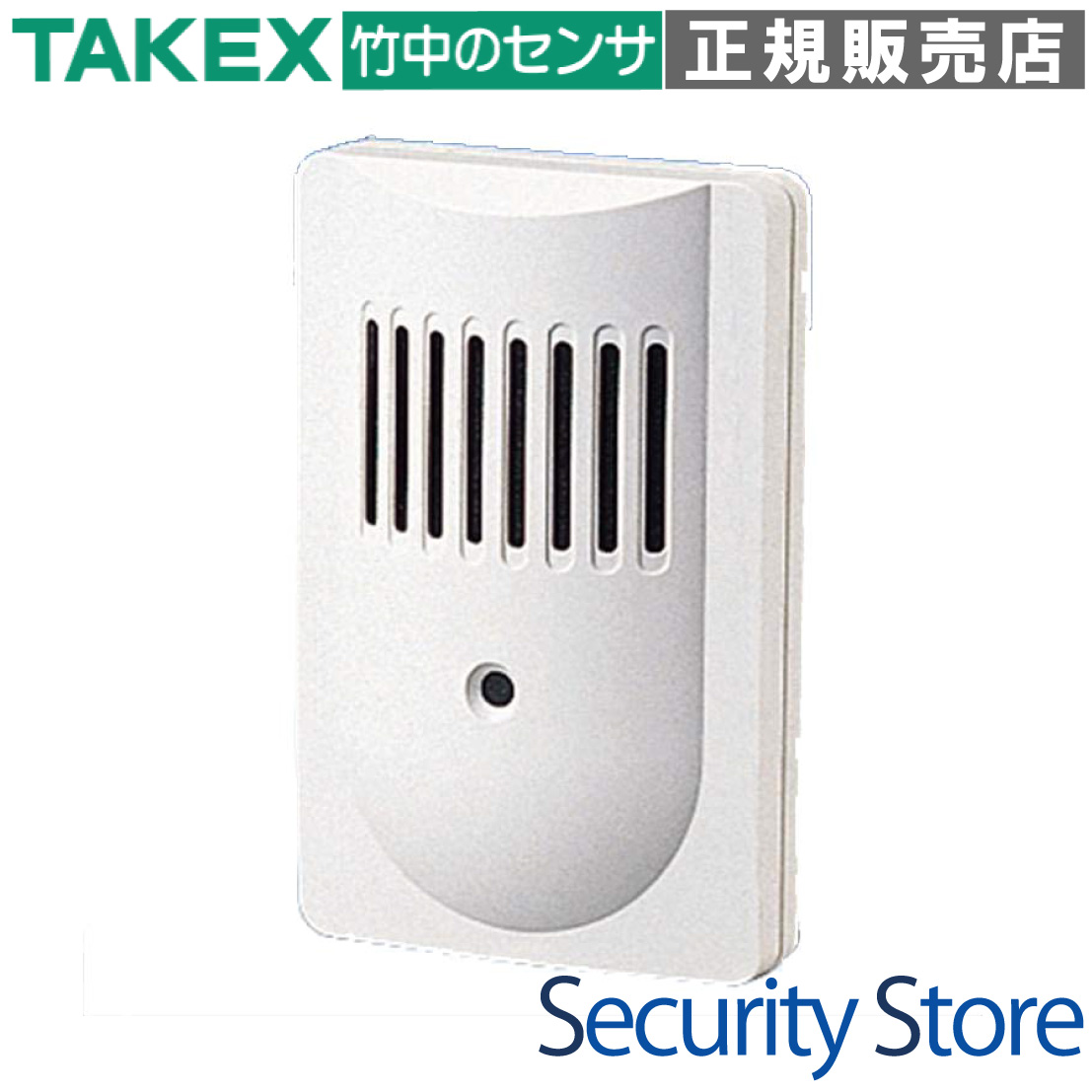

MH-71 マルチホーン壁面取付型

警報、威嚇、来客通知など、現場の用途に合わせて10種類の鳴動音を選択できる高機能マルチホーンです。

セキュリティシステムの異常報知から店舗のチャイムまで幅広く対応。a接点/b接点どちらの入力形式にも対応し、既存のセンサーやコントローラと容易に連携が可能です。壁面に馴染むスマートなデザインと、タンパー出力による不正防止機能を備えた、法人向けの高信頼性モデルです。

型番： MH-71
製品名： マルチホーン壁面取付型
鳴動音数： 10種類（電子音、サイレン、チャイム等）
最大音量： 75dB以上（機器正面1m）
入力仕様： 無電圧リレー接点（a接点/b接点切替式）
電源： DC10V 〜 30V（極性なし）

資料ダウンロード

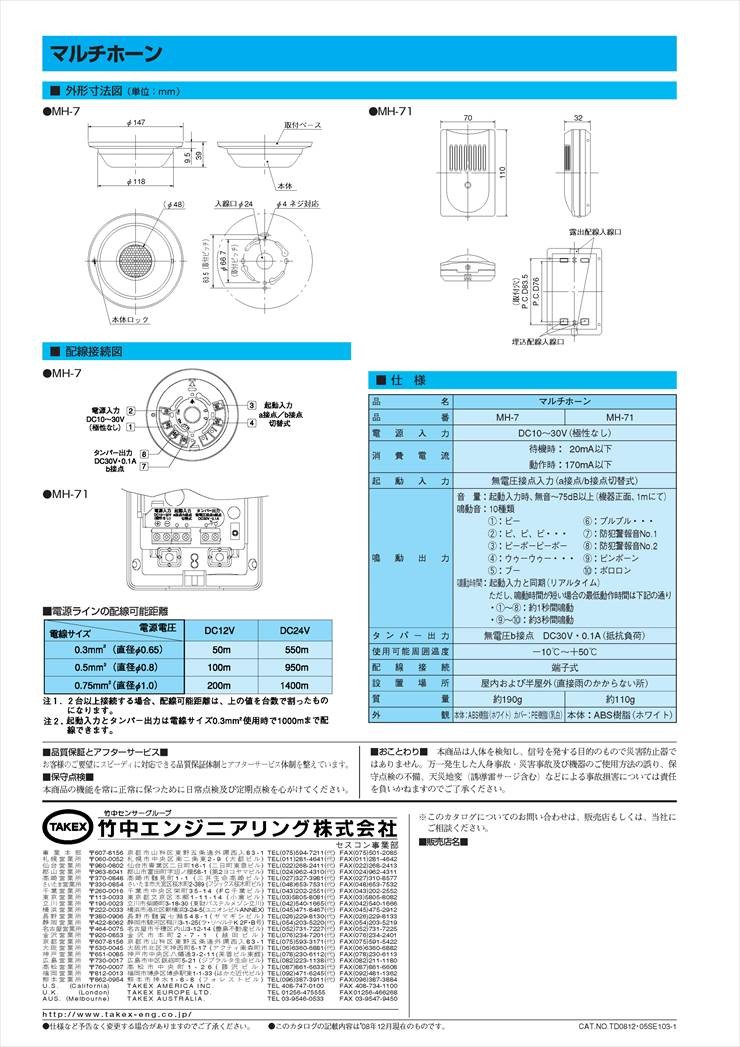

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）

この製品が向いている用途

セキュリティシステムの侵入警報・威嚇
店舗やオフィスでの来客報知チャイム
工場・倉庫内での動作状態、異常通知
非常ボタンと連動した緊急連絡・報知
既存設備の稼働状況の遠隔告知

導入前に確認したいポイント

完全な防水ではないため、直接雨のかからない場所に設置してください
駆動にはDC10V〜30Vの電源供給が必要です
通電動作LEDは非搭載のため、実際の鳴動で動作確認を行います

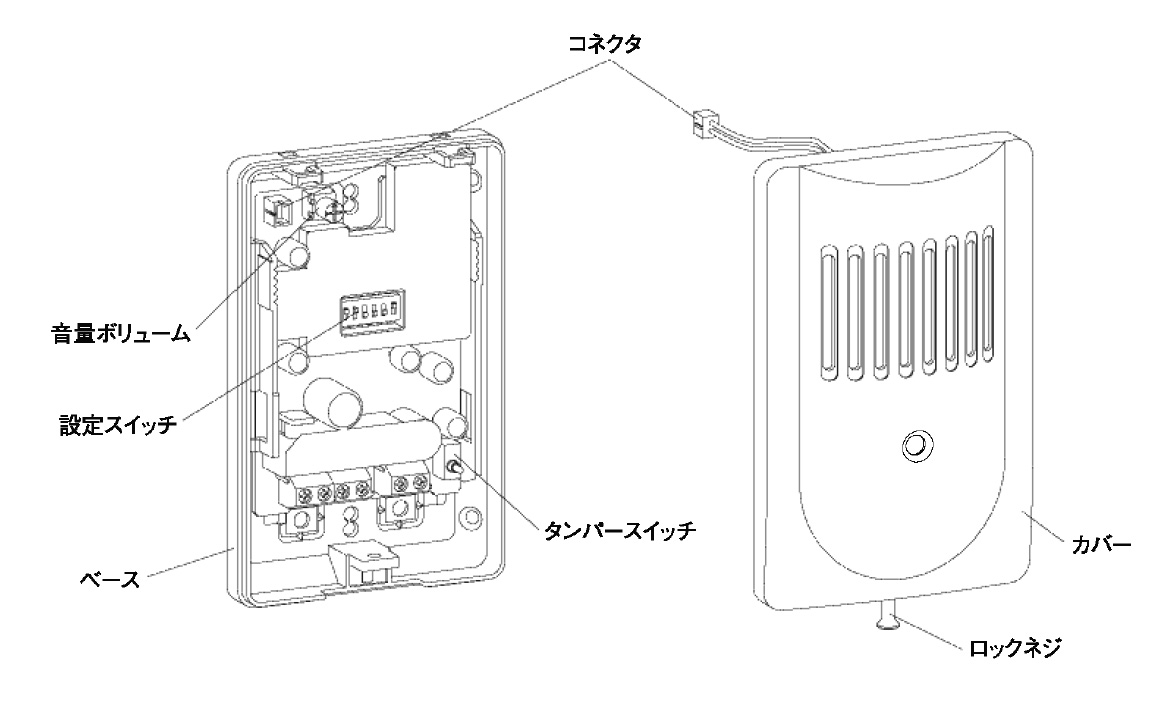

音色設定は内部DIPスイッチで行うため、設置前の設定を推奨します

特長

用途に応じた10種類の鳴動音を選択可能

内部のDIPスイッチを操作するだけで、警報音（ピー、救急車風、サイレン風等）や通知音（ピンポーン、ポロロン等）など、合計10種類の音色から最適なものを選択できます。1台で防犯からサービス用途までマルチにこなします。

a接点/b接点どちらの起動入力にも対応

センサーやコントローラからの起動信号は、一般的なa接点（閉じたら鳴る）だけでなく、b接点（開いたら鳴る）にも対応しています。用途や接続機器の仕様を選ばず、柔軟なシステム構成が可能です。

無段階のボリューム調整機能（最大75dB）

設置環境に合わせて、無音から最大75dBまで自由に音量を調整できます。静かなオフィス内での来客通知から、騒音のある現場での警報まで、最適な音圧レベルに設定可能です。

セキュリティを支えるタンパー保護機能

本体カバーの不正な開錠を検知するタンパー出力（b接点）を標準装備しています。いたずらや無効化工作を即座に検知し、上位システムへ異常を知らせることで、高い防犯性能を維持します。

幅広い電源電圧への対応（DC10〜30V）

DC10Vから30Vまでのワイドな電圧入力に対応しています。セキュリティ機器で一般的なDC12Vシステムはもちろん、産業用機器で多く用いられるDC24Vシステムでも、そのまま使用可能です。

施工性を考慮したコンパクトな筐体設計

JIS 1個用スイッチボックスに適合する取付穴ピッチを採用しており、新設・リプレースを問わずスムーズな施工が可能です。ホワイトカラーのスマートなデザインは、設置場所のインテリアを損ないません。

最低鳴動時間の保証機能

入力信号が非常に短い場合でも、確実に報知を行うためのタイマー機能を内蔵しています。警報音（(1)〜(8)）なら約1秒間、チャイム音（(9)〜(10)）なら余韻が終わるまで約3秒間、鳴動を継続します。

    選定時に評価したい強み
    多用途性： 10種類の音源内蔵により、これ一台で警報と報知を使い分け可能
電源柔軟性： 極性なしのDC10〜30V入力で、電源配線のミスを防止しつつ幅広いシステムに対応
高信頼設計： タンパー出力とABS樹脂製の堅牢なボディで、長期にわたり安定稼働
簡単調整： 外部ボリュームとDIPスイッチにより、現場での細かな微調整が容易



施工・設置ガイド

壁面への確実な固定と、電圧降下を考慮した適切な配線設計が必要です。

確認項目	MH-71 での施工・運用の考え方
設置環境	屋内、または半屋外（直接雨がかからない場所）に垂直設置してください。
配線極性	電源入力に極性はありません。施工時の結線作業がスムーズです。
最大配線距離	使用電圧と電線径により異なります（例：φ0.8mm/DC12V使用時で100mまで）。
動作チェック	LEDがないため、起動入力を発生させて実際の鳴動音と音量を確認してください。

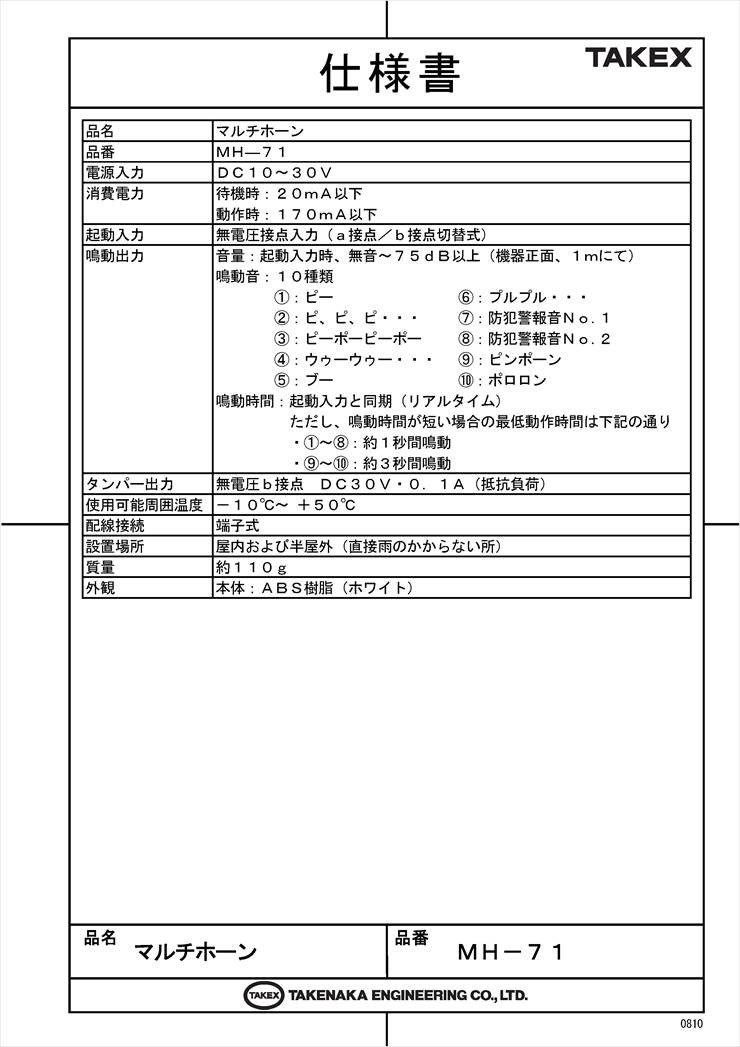

製品仕様

項目	内容
品名	マルチホーン
品番	ＭＨ－７１
電源入力	ＤＣ１０〜３０Ｖ（極性なし）
消費電力	待機時：２０ｍＡ以下動作時：１７０ｍＡ以下
起動入力	無電圧接点入力（ａ接点／ｂ接点切替式）
鳴動出力（音量）	起動入力時、無音〜７５ｄＢ以上（機器正面、１ｍにて）
鳴動音の種類	10種類（(1)ピー (2)ピ、ピ、ピ… (3)ピーポーピーポー (4)ウゥーウゥー… (5)ブー (6)プルプル… (7)防犯警報音No.1 (8)防犯警報音No.2 (9)ピンポーン (10)ポロロン）
鳴動時間	起動入力と同期（リアルタイム） ※最低動作時間保証：(1)〜(8)は約1秒、(9)〜(10)は約3秒
タンパー出力	無電圧ｂ接点　ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
使用可能周囲温度	－１０℃〜＋５０℃（結露・氷結なきこと）
配線接続	端子式
設置場所	屋内および半屋外（直接雨のかからない所）
質量	約１１０ｇ
外観材質・色	本体：ABS樹脂（ホワイト）

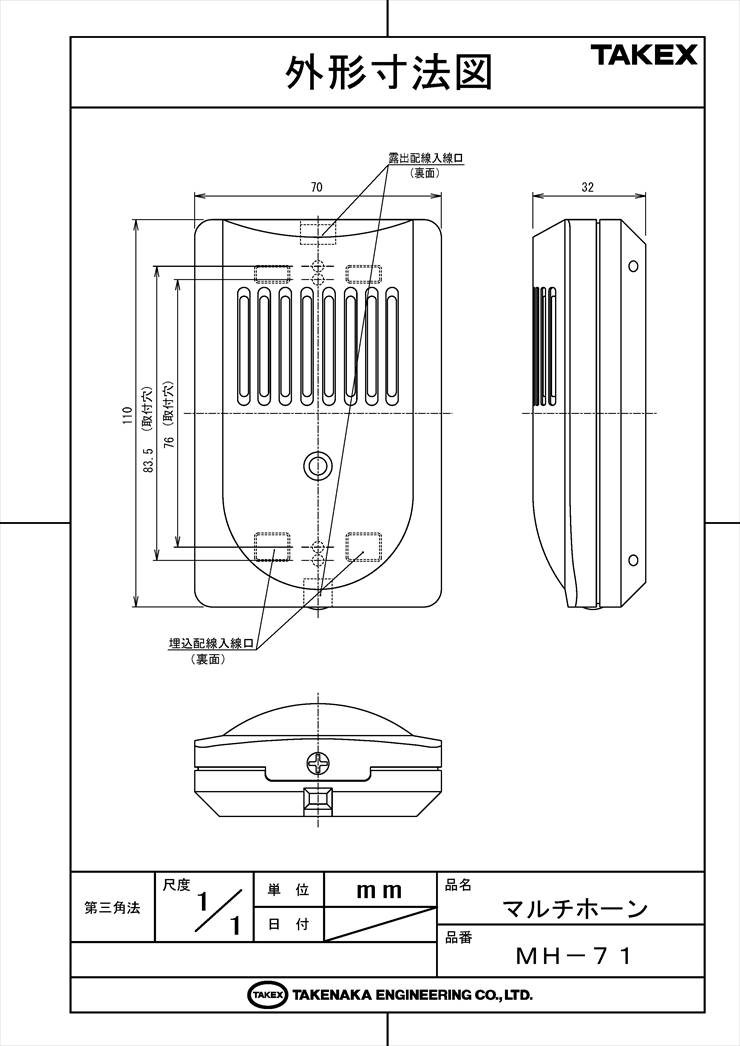

外形寸法	W70mm × H110mm × D32mm

FAQ

Q：音の種類は後から変更できますか？ A：はい、本体カバーを外して内部にあるDIPスイッチの設定を変更することで、いつでも10種類の音色から選び直すことが可能です。

Q：屋外で使用できますか？ A：完全な防水構造ではないため、雨が直接かかる場所は避けてください。軒下などの「半屋外」であれば設置可能です。

Q：音量を完全に消すことはできますか？ A：はい、ボリューム調整により無音まで絞ることが可能です。メンテナンス時や一時的な消音に対応できます。

Q：電源のプラスとマイナスを間違えても大丈夫ですか？ A：電源入力は無極性ですので、どちらに接続しても正常に動作し、故障の心配はありません。

Q：DC24Vの電源でも使えますか？ A：はい、DC10Vから30Vまで対応しているため、DC24V環境でもそのままお使いいただけます。

Q：タンパー出力は何に使うのですか？ A：本体カバーが開けられた際に信号を出す機能です。上位の警報盤などに接続することで、機器へのいたずらや破壊を検知できます。

Q：センサーを繋いで人が通ったときだけ鳴らしたいのですが。 A：センサーの接点出力を本機の「起動入力」に接続してください。入力設定（a/b接点）を合わせることで、検知に連動した鳴動が可能です。

Q：スイッチボックスへの取り付けは可能ですか？ A：JIS 1個用スイッチボックスの取付ピッチに対応していますので、綺麗に壁面取付が可能です。

Q：通電しているか確認するランプはありますか？ A：本機には通電確認用のLEDインジケーターは搭載されておりません。動作テストでご確認ください。

Q：一瞬だけ信号が入った場合、音はすぐに止まりますか？ A：いいえ、最低動作時間保証機能により、警報音なら約1秒、チャイム音なら約3秒は鳴り続けるよう設計されています。
