PXH-100EXL 防爆型赤外線センサー TAKEX 竹中エンジニアリング [PXH-100EXL]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）防爆型赤外線センサー iad2G4適合屋外100m警戒 Lタイプ

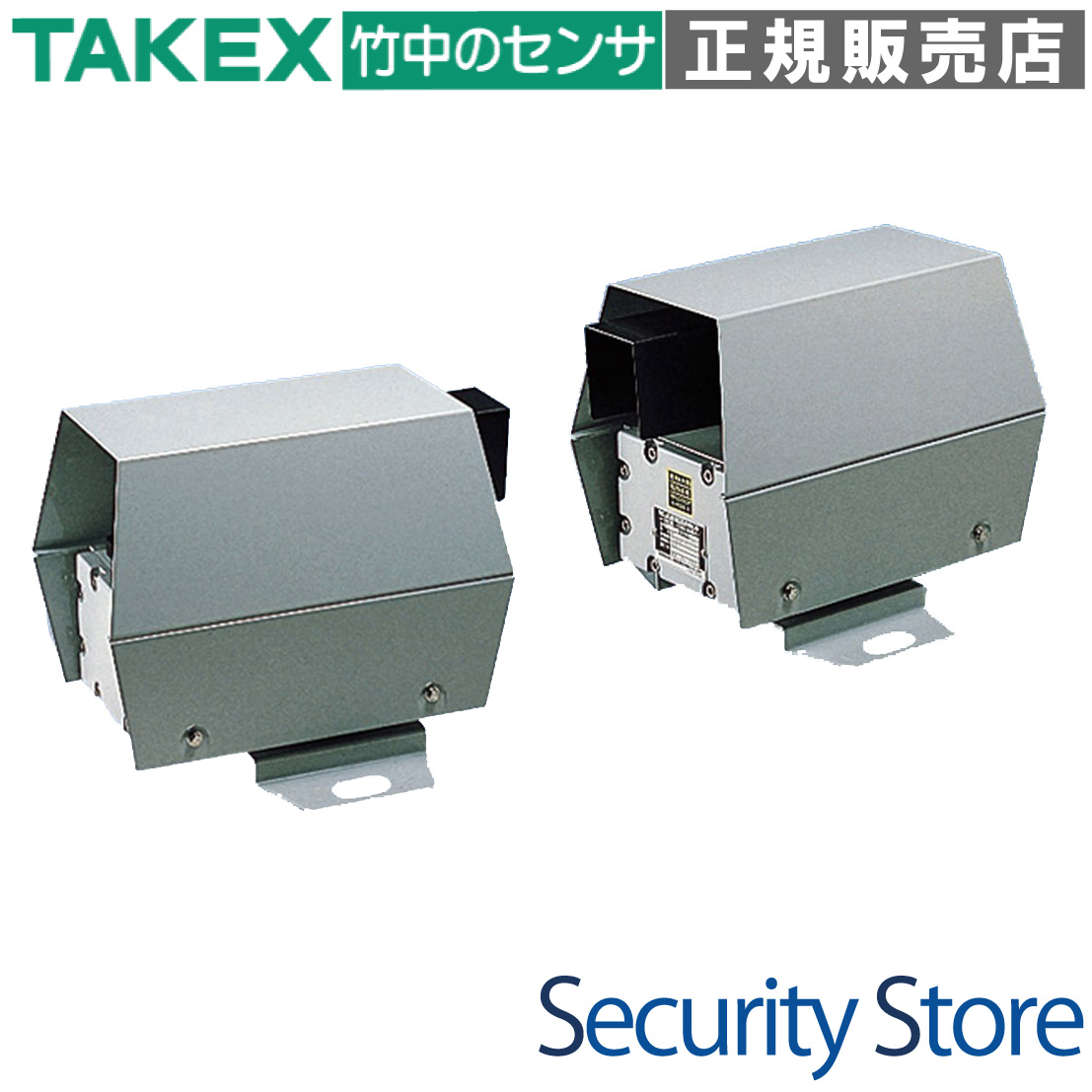

防爆型赤外線センサー PXH-100EXL

石油コンビナートや化学工場等の「危険場所」を鉄壁の守りで警戒。iad2G4構造を採用した、高性能・長距離型赤外線センサー。

PXH-100EXLは、本質安全防爆（ia）と耐圧防爆（d）を組み合わせた高度な防爆構造を備え、第一類・第二類危険箇所での運用が可能なプロフェッショナル仕様です。過酷な環境下でも外乱光に強い独自の二重変調方式により、100mの長距離警戒を高い信頼性で実現します。

型番： PXH-100EXL（Lタイプ：周波数低チャンネル）
製品名： 防爆型赤外線センサー
防爆構造： iad2G4（本質安全防爆・耐圧防爆の組み合わせ）
警戒距離： 屋外100m（到達余裕8倍）
対象環境： 石油備蓄基地、ガスホルダー、化学工場、塗装工場等

資料ダウンロード

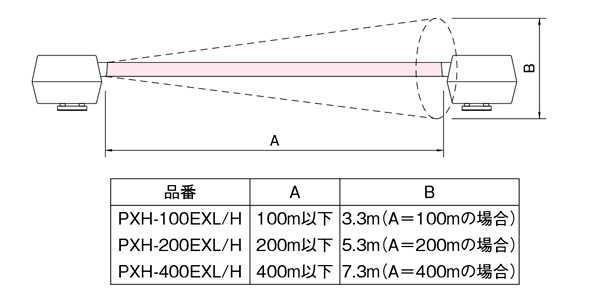

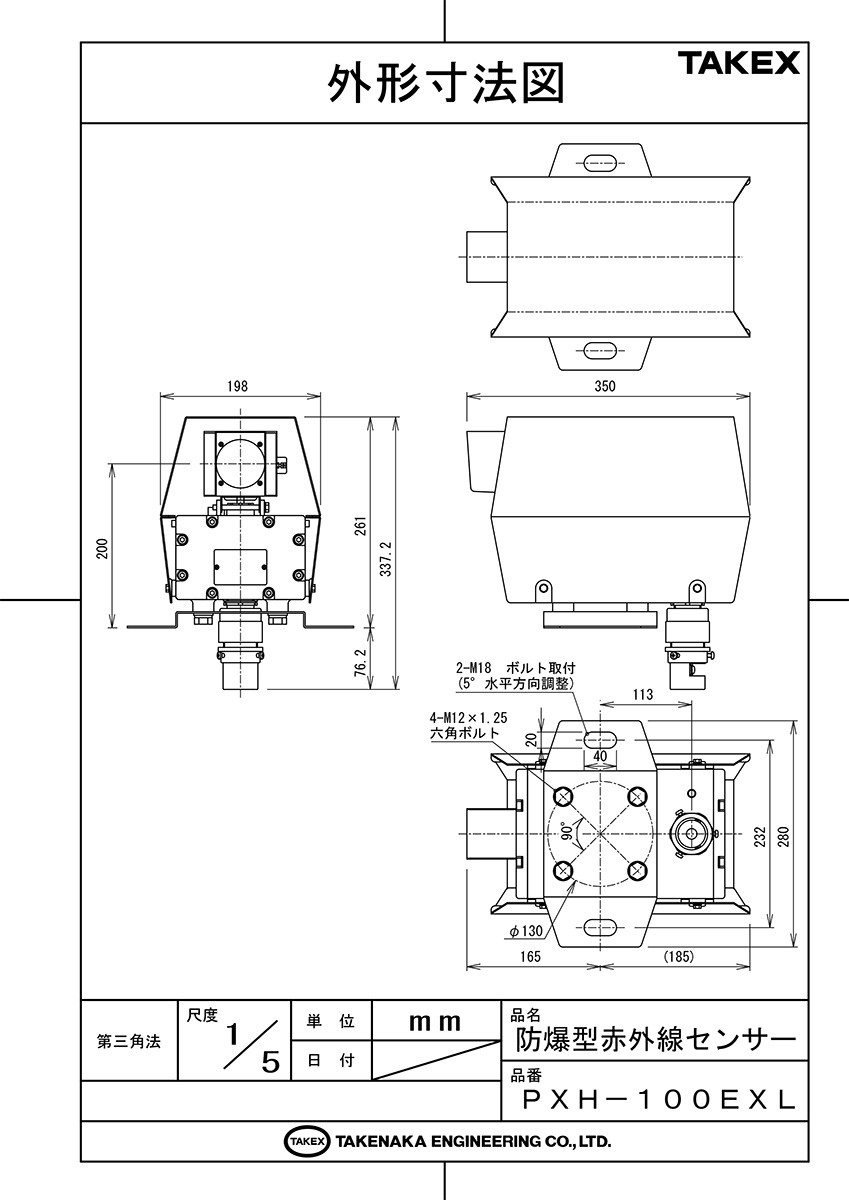

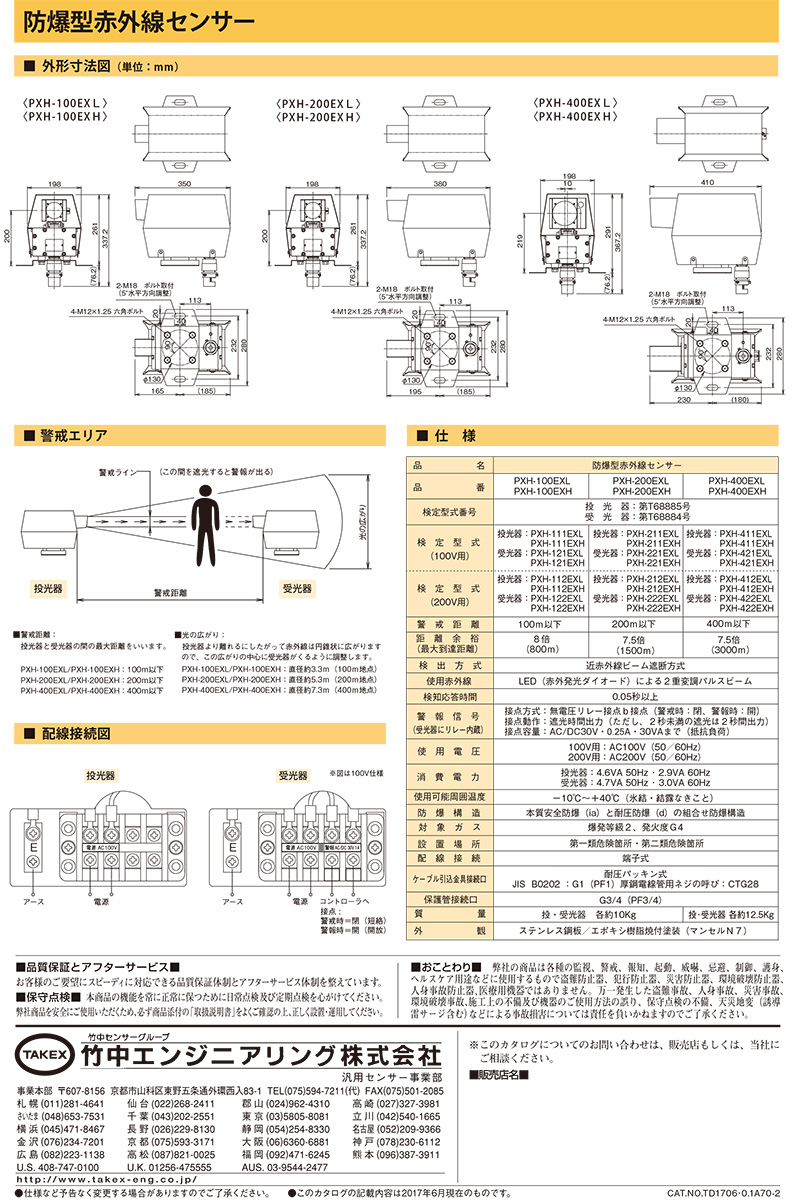

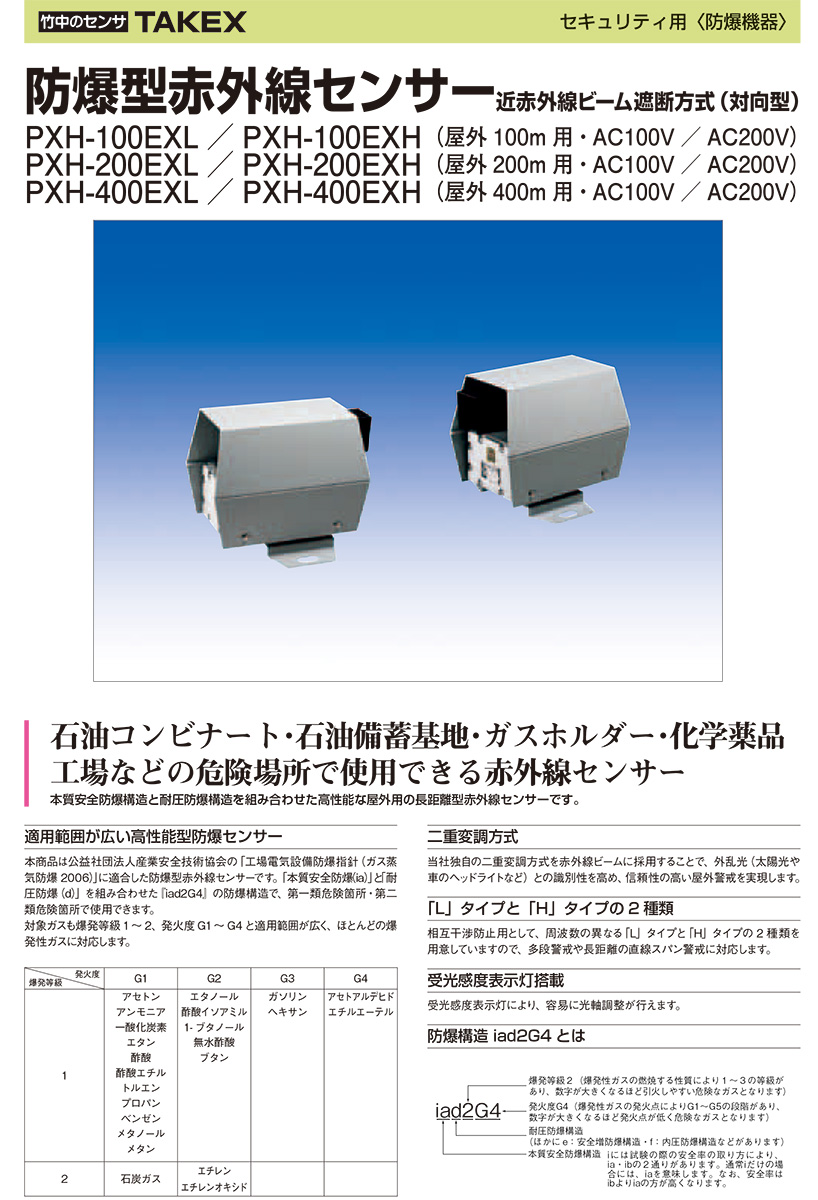

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

石油コンビナート・備蓄基地の周界警戒
ガスホルダー・可燃性ガス貯蔵施設
化学薬品工場・薬品倉庫の防犯・監視
塗装工場や爆発性雰囲気のある生産ライン

導入前に確認したいポイント

対象ガスが爆発等級2、発火度G4以内か
第一類または第二類危険箇所への設置か
使用電圧（100V用または200V用）の指定
適合ケーブル外径（φ11〜13mm）の確保

特長

iad2G4規格適合：最高クラスの安全性

公益社団法人産業安全技術協会の指針に適合。「本質安全防爆(ia)」と「耐圧防爆(d)」を組み合わせることで、万が一の故障時でも火花による引火を防ぎつつ、内部爆発時にも外部へ火炎を伝播させない極めて堅牢な設計となっています。

独自の二重変調方式による外乱光対策

赤外線ビームに独自の二重変調方式を採用。太陽光や車のヘッドライトといった強力な外乱光と、センサー自身の信号を明確に識別することで、屋外環境特有の誤報を劇的に低減します。

シーリングフィッチング施工が不要

付属のケーブル引込金具（耐圧パッキン式）を使用することで、従来の防爆施工で必要だった樹脂注入や金属管配線の手間を大幅に削減。ケーブル配線のみで防爆構造を確立できるため、工期短縮とコスト低減に貢献します。

LタイプとHタイプの周波数分割

相互干渉防止用として、周波数の異なる2種類（L/H）を用意。本機「PXH-100EXL」はLタイプであり、Hタイプと併用することで、多段警戒や隣接するスパンでの回り込み干渉を物理的に防ぎます。

到達マージン8倍の圧倒的パワー

100mの警戒距離に対し、最大800mまで到達可能な余裕度を備えています。これにより、濃霧・豪雨・積雪などの視界不良時でも安定した検知性能を維持し、環境変化に左右されない運用が可能です。

受光感度表示灯による容易な光軸調整

防爆筐体の外部から視認可能なLEDインジケーターを搭載。光軸が最適に調整された際に消灯するため、テスターを持ち込めない危険場所でも迅速かつ正確なアライメント調整が行えます。

ステンレス製高耐食筐体

筐体材質にはステンレス鋼板を採用し、エポキシ樹脂焼付塗装（マンセルN7相当）を施しています。塩害地域や腐食性ガスの発生しやすい現場でも長期にわたって性能を維持する高耐久仕様です。

大容量サージアブソーバー搭載

屋外設置における最大の懸念である誘導雷に対し、従来機比約4倍の耐サージ性能を実装。落雷リスクの高い地域や広大な敷地での設置において、基板破損のリスクを最小限に抑えます。

    選定時に評価したい強み
    防爆性能： ia（本質安全）＋ d（耐圧）の最強クラスの組み合わせ。
施工性： 耐圧パッキン式金具の採用により、現場での特殊な防爆工事を簡略化。
信頼性： 100m警戒でマージン8倍。悪天候に非常に強い。
干渉対策： 周波数切替（L/H）により、複雑なエリア構成でも誤動作しない。



施工・設置ガイド

防爆機器の性能を100%発揮させるため、以下の施工要件を厳守してください。

確認項目	この製品での考え方
設置高さ	地上80cm〜100cm。人間の通過を確実に捕捉し、小動物の誤報を避ける高さ。
適合ケーブル	外径 φ11mm〜13mm。この範囲外のケーブルを使用すると防爆性能が損なわれます。
配線処理	M4端子を使用。必ず絶縁被覆付きの丸形圧着端子で接続してください。
L/H配置	多段警戒時は上下で異なる周波数（LとH）を組み合わせ、相互干渉を排除します。

LED表示の状態と意味

表示灯名称	状態	意味
投光表示灯（投光器）	点灯（赤）	正常に通電・投光中
投光表示灯（投光器）	消灯	電源遮断、または内部故障
警報表示灯（受光器）	点灯（赤）	警報出力中（光が遮られている状態）
警報表示灯（受光器）	消灯	正常警戒中
受光感度表示灯（受光器）	消灯	受光感度良好（光軸が完全に合っている状態）
受光感度表示灯（受光器）	点灯（赤）	受光感度不足。光軸調整が必要です。

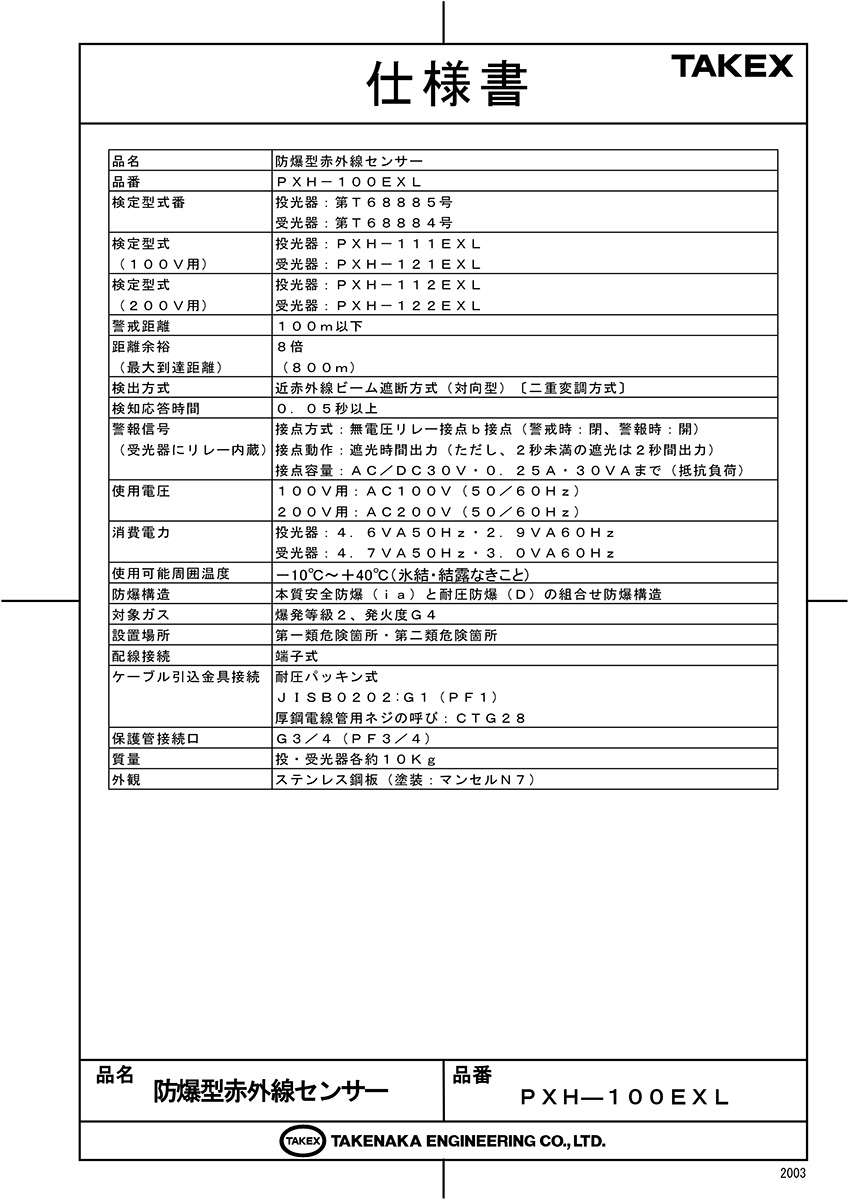

製品仕様

項目	内容
品名	防爆型赤外線センサー
品番	PXH-100EXL
検定型式番	投光器：第T68885号 / 受光器：第T68884号
検定型式（100V用）	投光器：PXH-111EXL / 受光器：PXH-121EXL
検定型式（200V用）	投光器：PXH-112EXL / 受光器：PXH-122EXL
警戒距離	100m以下
距離余裕（最大到達距離）	8倍（800m）
検出方式	近赤外線ビーム遮断方式（対向型）［二重変調方式］
検知応答時間	0.05秒以上
警報信号（接点）	無電圧リレー接点b接点（警戒時：閉、警報時：開）接点動作：遮光時間出力（ただし2秒未満の遮光は2秒間保持）容量：AC/DC 30V・0.25A・30VAまで（抵抗負荷）
使用電圧	AC100V または AC200V（50/60Hz）※指定仕様による
消費電力（50Hz / 60Hz）	投光器：4.6VA / 2.9VA 受光器：4.7VA / 3.0VA
防爆構造	本質安全防爆（ia）と耐圧防爆（D）の組合せ防爆構造
対象ガス	爆発等級2、発火度G4
配線接続	端子式（M4ネジ）
ケーブル引込金具	耐圧パッキン式（G1/PF1、CTG28相当）
使用可能周囲温度	-10℃〜+40℃（氷結・結露なきこと）
設置場所	第一類危険箇所・第二類危険箇所
質量	投・受光器各約10Kg（※詳細説明では約12.5Kg）
外観材質	ステンレス鋼板（塗装：マンセルN7相当）

FAQ

Q：第一類危険箇所（Zone 1）でも使用できますか？ A：はい、使用可能です。本機は「本質安全防爆(ia)」と「耐圧防爆(d)」を組み合わせた構造となっており、第一類および第二類危険箇所に適合しています。

Q：設置工事にシーリングフィッチング（樹脂詰め）は必要ですか？ A：不要です。付属の耐圧パッキン式ケーブル引込金具を使用することで、ケーブル配線のみで防爆性能を確保できるため、大幅な工数削減が可能です。

Q：PXH-100EXL（Lタイプ）とPXH-100EXH（Hタイプ）の違いは何ですか？ A：赤外線の変調周波数の違いです。多段警戒や隣り合うスパンで周波数を分けることで、赤外線の回り込みによる相互干渉（誤動作）を防ぐことができます。

Q：どのようなケーブルを使用すればよいですか？ A：外径がφ11mm〜13mmの平滑な丸形ケーブル（CV、CVV、VV等）をご使用ください。この径に適合しない場合、防爆性能を維持できません。

Q：電源はAC100VとAC200Vどちらですか？ A：ご注文時の仕様によって異なります。検定型式が100V用（PXH-111/121）と200V用（PXH-112/122）に分かれていますので、設置環境に合わせてお選びください。

Q：雨や霧で誤報は出ませんか？ A：本機は100mの警戒距離に対して8倍（800m）の到達能力を持っています。受光感度表示灯が消灯するまで光軸調整を行えば、濃霧や豪雨でも十分なマージンが確保され、誤報を最小限に抑えられます。

Q：接点出力の仕様を教えてください。 A：無電圧リレー接点のb接点（警戒時：閉、警報時：開）です。遮光時間が0.05秒以上で発報し、短い遮光でも最低2秒間は出力を保持します。

Q：通電中に端子箱を開けて調整してもいいですか？ A：【厳禁】です。爆発性雰囲気のある場所では、通電中にフタを開けることは法令および安全上禁止されています。調整は筐体外側のインジケーターや照準器を使用してください。

Q：動作温度範囲は？ A：-10℃〜+40℃です。防爆上の表面温度制約（発火度G4）に基づいた上限温度設定となっています。

Q：メンテナンスのポイントは？ A：定期的にレンズ面の清掃（柔らかい布を使用）を行ってください。また、受光感度表示灯が消灯した状態を維持しているか、固定ボルトに緩みがないかを確認してください。
