PXH-400EXH 防爆型赤外線センサー TAKEX 竹中エンジニアリング [PXH-400EXH]

PXH-400EXH 防爆型赤外線センサー TAKEX 竹中エンジニアリング [PXH-400EXH]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 防爆型赤外線センサー 屋外400m警戒 iad2G4適合 第一類・第二類危険箇所

PXH-400EXH 防爆型赤外線センサー

石油コンビナートや化学工場などの爆発性雰囲気がある危険場所で、確実な外周警戒を実現する長距離型赤外線センサーです。

本製品は、本質安全防爆構造（ia）と耐圧防爆構造（d）を組み合わせた高度な防爆設計（iad2G4）を採用。第一類・第二類危険箇所において、最大400mという広範囲な警戒を可能にします。独自の二重変調方式により、屋外特有の外乱光にも強く、過酷な環境下でも安定したセンシングを維持します。

  • 型番： PXH-400EXH
  • 検出方式： 近赤外線ビーム遮断方式（対向型）［二重変調方式］
  • 警戒距離： 屋外 400m 以内
  • 防爆構造： 本質安全防爆（ia）と耐圧防爆（d）の組合せ
  • 対象ガス： 爆発等級1〜2、発火度G1〜G4
  • 設置エリア： 第一類危険箇所、第二類危険箇所

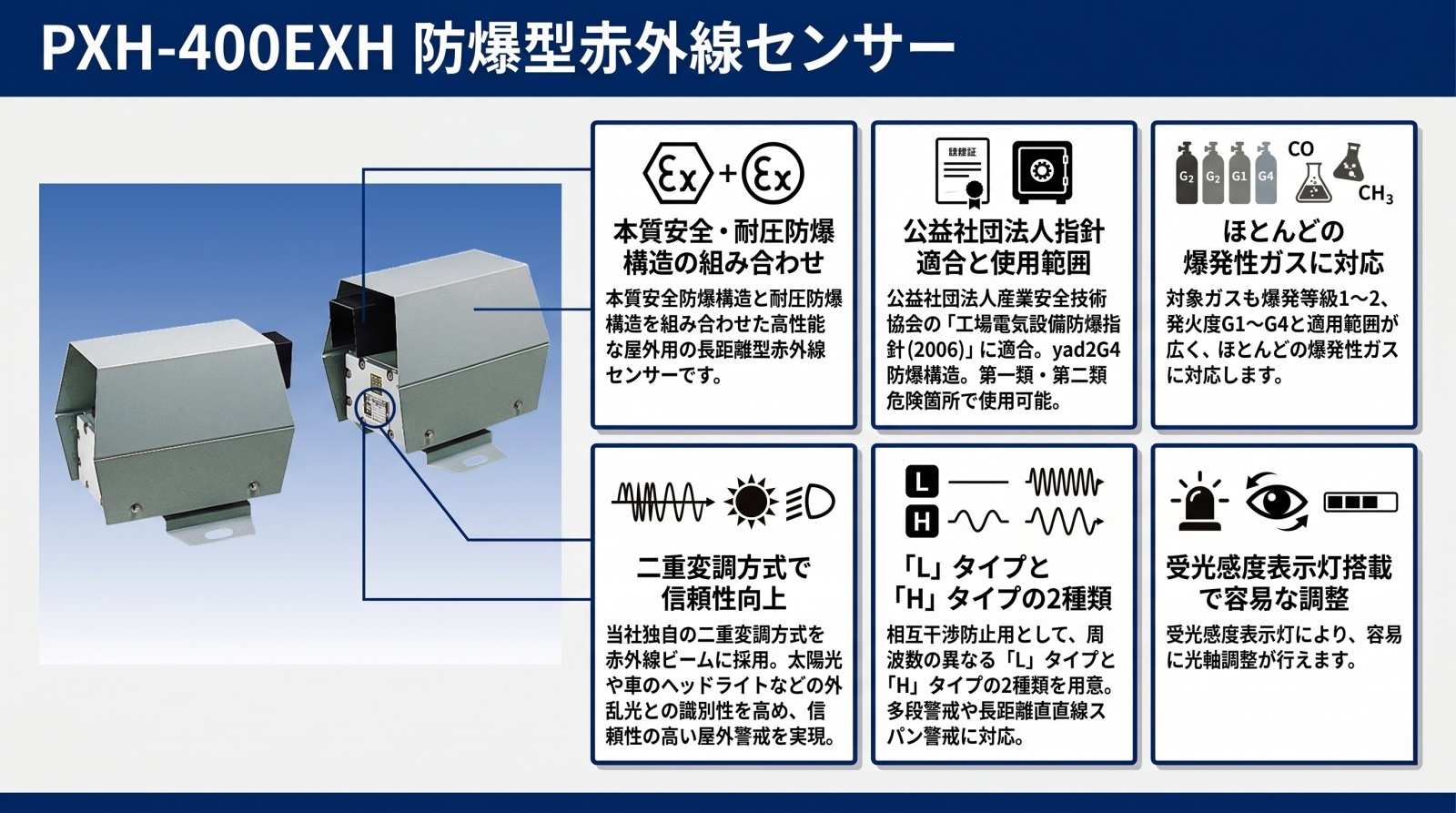

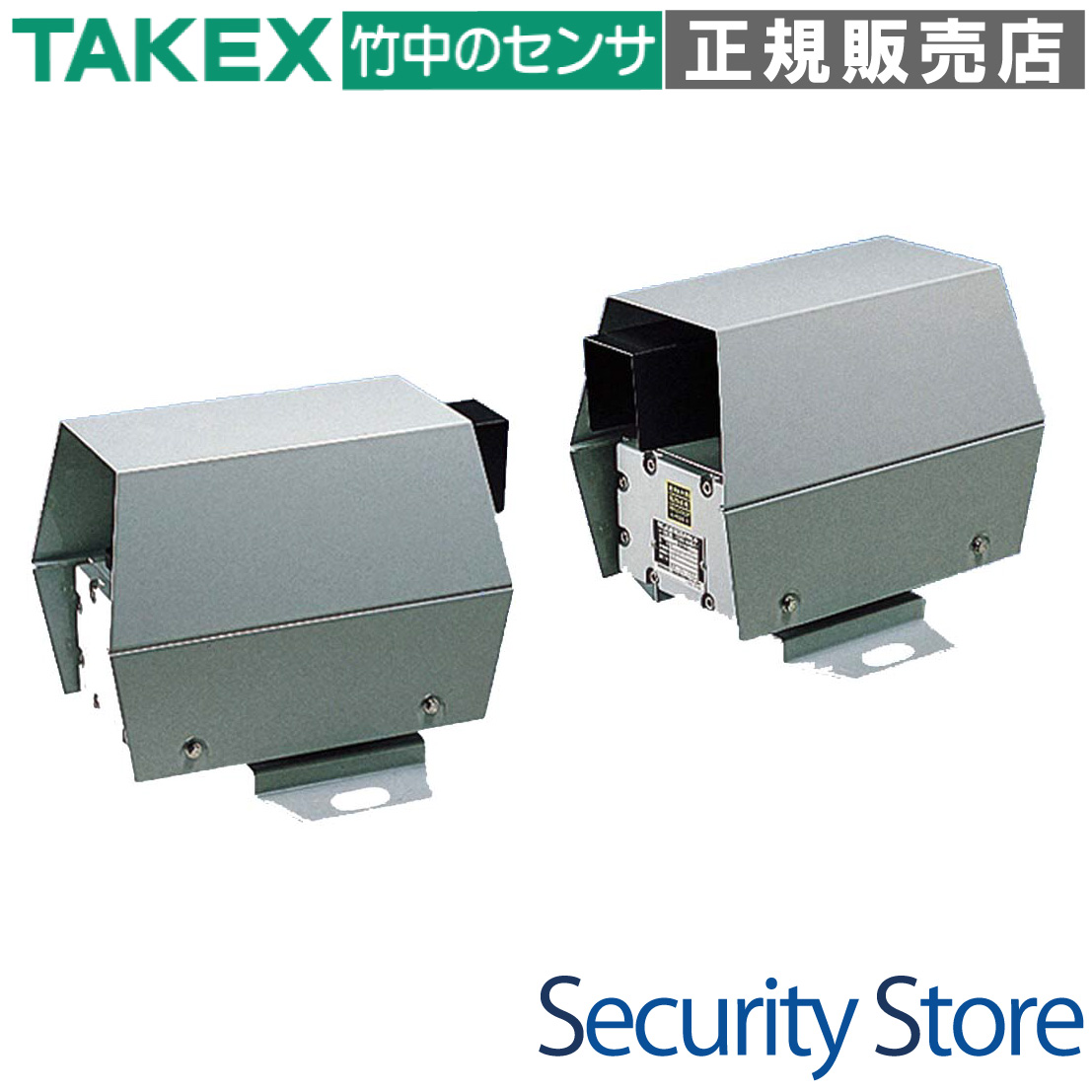

PXH-400EXH 防爆型赤外線センサー 製品画像

資料ダウンロード

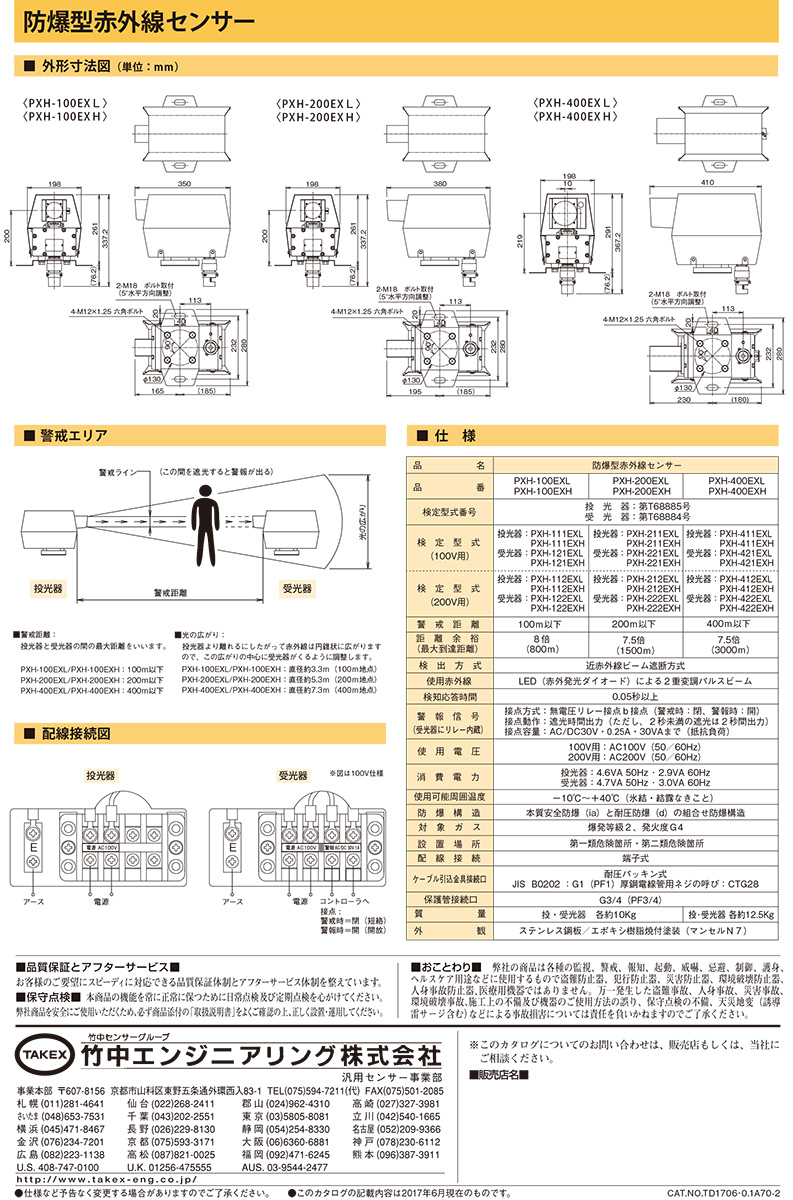

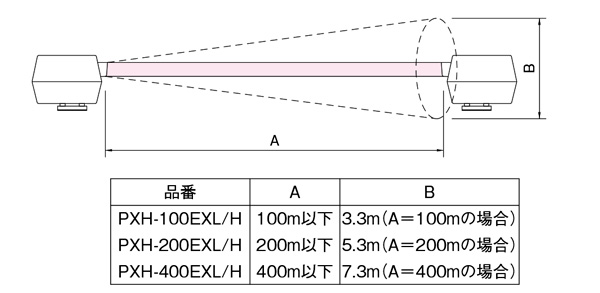

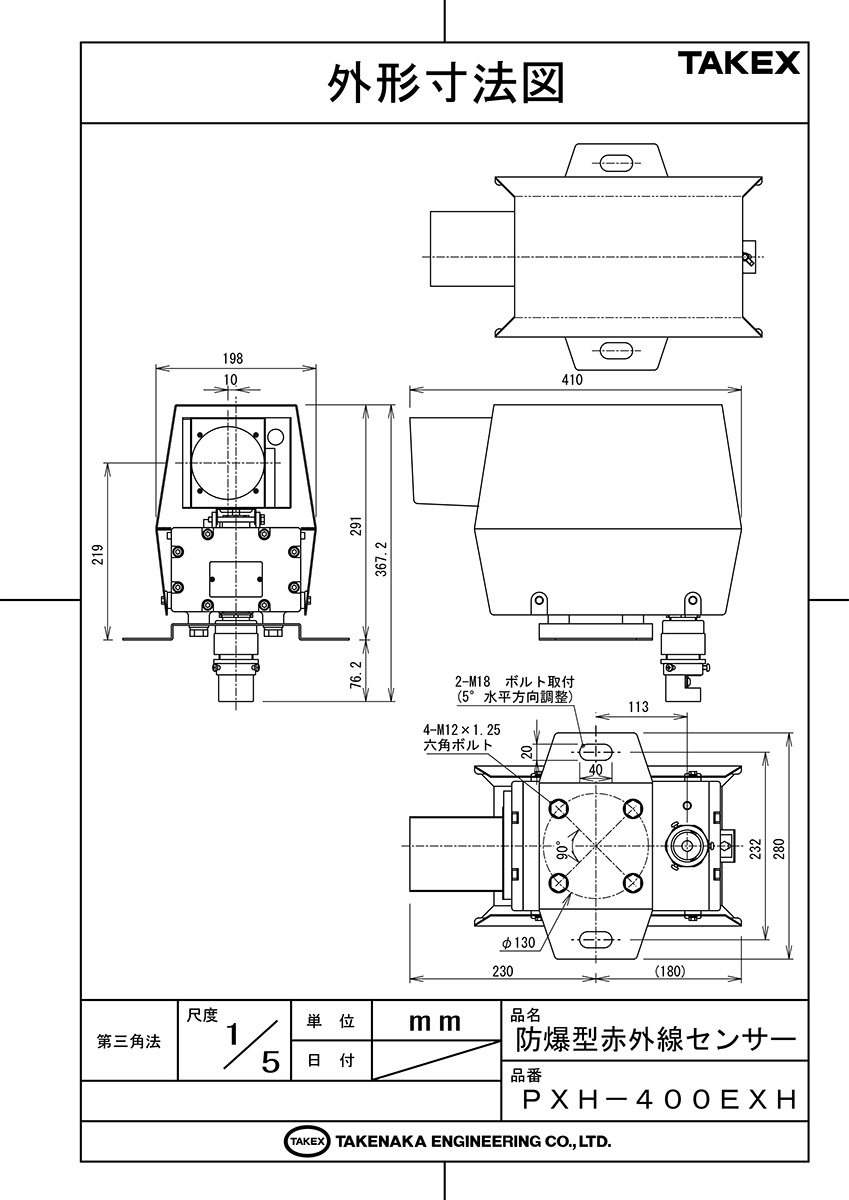

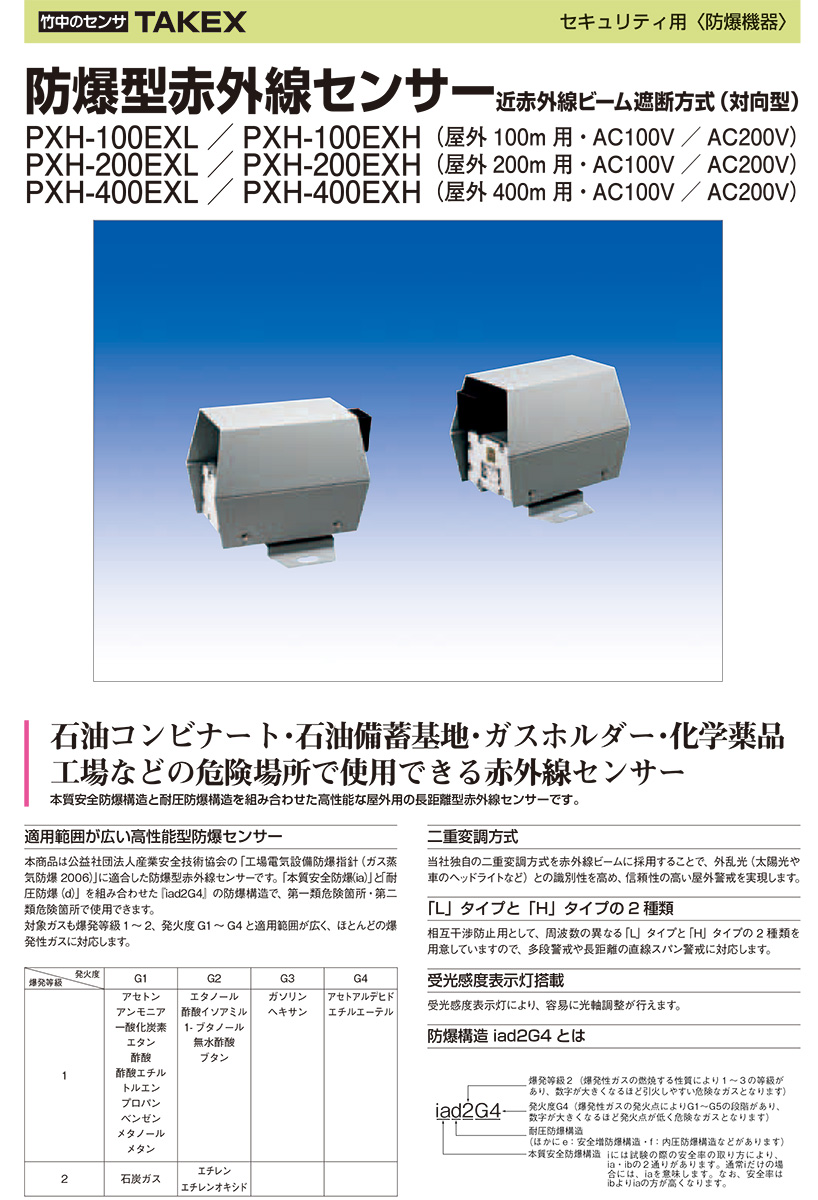

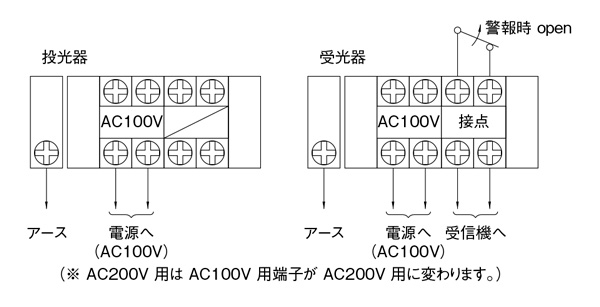

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 石油コンビナート・石油備蓄基地の外周警戒
  • ガスホルダー・LNGタンク周辺の侵入監視
  • 化学薬品工場・塗装工場などの危険物取扱所
  • 爆発性ガスが発生する可能性のあるプラント設備

導入前に確認したいポイント

  • 設置場所が「第一類」または「第二類」危険箇所か
  • 対象ガスの爆発等級（1〜2）と発火度（G1〜G4）
  • 電源電圧（AC100V用 または AC200V用）の選定
  • 投光器・受光器間の光軸見通し距離（最大400m）

特長

「iad2G4」適合の高度な防爆構造

公益社団法人産業安全技術協会の工場電気設備防爆指針に適合。本質安全防爆（ia）と耐圧防爆（d）を組み合わせることで、万が一の故障時でも点火源とならない高い安全性を確保しています。これにより、広範な爆発性ガスに対応可能です。

独自の二重変調方式による高い信頼性

赤外線ビームに独自の二重変調方式を採用。太陽光や車のヘッドライトといった強力な外乱光と、センサーの信号を明確に識別します。屋外設置において最も懸念される誤報を最小限に抑え、安定したセキュリティを提供します。

屋外400mの長距離警戒と余裕の到達距離

最大400mの警戒距離に対応し、大規模プラントの境界監視に最適です。距離余裕は最大7.5倍（3000m）を確保しており、濃霧や降雨といった悪天候下でも遮断信号を確実にキャッチする設計となっています。

相互干渉を防ぐ「L/H」周波数切替

周波数の異なる「L」タイプと「H」タイプの2種類をラインアップ。長距離の直線警戒や多段警戒を行う際、隣接するセンサー同士の光の回り込みによる相互干渉を物理的に防止し、精度の高いシステム構築が可能です。

調整作業をサポートする受光感度表示灯

防爆容器という制約がありながら、光軸調整を容易にする「受光感度表示灯」を搭載。現場での設置時やメンテナンス時に、目視で最適な受光状態を確認できるため、施工の確実性が向上します。

堅牢なステンレス鋼板ハウジング

外装には耐食性に優れたステンレス鋼板を採用。塩害地域や化学的負荷の高い環境下でも、長期にわたって内部の光学系および電子回路を保護し、高い耐久性を発揮します。

広範な対象ガス・発火度に対応

爆発等級1〜2、発火度G1〜G4という広い範囲をカバー。一般的なプロパン、エチレン、水素、石炭ガスなど、産業現場で遭遇する多くの爆発性ガス雰囲気下で使用可能です。

フェイルセーフを意識したb接点出力

警報信号は無電圧リレー接点のb接点（NC）を採用。断線や電源喪失時にも「異常」として検知できるため、セキュリティシステムとしての安全思想に基づいた設計となっています。

選定時に評価したい強み

  • 卓越した防爆性能： iad2G4適合で、第一類・第二類危険箇所の両方に対応。
  • 圧倒的な検知距離： 屋外400m対応により、設置台数の削減とコストダウンに貢献。
  • 耐環境性能： 二重変調方式とステンレス筐体により、過酷な屋外環境でも安定動作。
  • 確実な施工性： 感度表示灯と周波数切替により、現場に合わせた柔軟な調整が可能。

施工・設置ガイド

防爆エリアでの施工には厳格な基準が適用されます。本製品は耐圧パッキン式のケーブル引込金具接続を採用しており、指定の電線管ネジ（CTG28）を用いた確実な施工が必要です。

確認項目 この製品での考え方
設置可能エリア 第一類危険箇所、第二類危険箇所。
電源仕様 AC100VモデルとAC200Vモデルがあるため、現場供給電源に合わせる必要があります。
光軸調整 投・受光器が対向するように設置し、受光感度表示灯を確認しながら最大感度になるよう調整します。
配線工事 耐圧パッキン式引込金具を使用。保護管接続口はG3/4となります。

製品仕様

項目 内容
品名 防爆型赤外線センサー
品番 ＰＸＨ－４００ＥＸＨ
検定型式番 投光器：第Ｔ６８８８５号 ／ 受光器：第Ｔ６８８８４号
検定型式（電源別） 100V用：PXH-411EXH(投)/421EXH(受)
200V用：PXH-412EXH(投)/422EXH(受)
警戒距離 屋外 ４００ｍ以下
距離余裕 ７．５倍（最大到達距離 ３０００ｍ）
検出方式 近赤外線ビーム遮断方式（対向型）［二重変調方式］
検知応答時間 ０．０５秒以上
警報信号（受光器） 接点方式：無電圧リレー接点ｂ接点（警戒時：閉、警報時：開）
接点容量：ＡＣ／ＤＣ３０Ｖ・０．２５Ａ・３０ＶＡまで（抵抗負荷）
使用電圧 ＡＣ１００Ｖ または ＡＣ２００Ｖ（５０／６０Ｈｚ）
消費電力 投光器：4.6VA(50Hz)/2.9VA(60Hz)
受光器：4.7VA(50Hz)/3.0VA(60Hz)
防爆構造 本質安全防爆（ｉａ）と耐圧防爆（ｄ）の組合せ防爆構造
対象ガス 爆発等級２、発火度Ｇ４
ケーブル引込 耐圧パッキン式（ＪＩＳ Ｂ ０２０２：Ｇ１）
保護管接続口 Ｇ３／４（ＰＦ３／４）
使用周囲温度 －１０℃〜＋４０℃（氷結・結露なきこと）
質量 投光器・受光器 各約 １２．５Ｋｇ
外観材質 ステンレス鋼板（塗装：マンセルＮ７）

FAQ

Q：このセンサーはどの防爆エリアで使用できますか？ A：第一類危険箇所（Zone 1）および第二類危険箇所（Zone 2）で使用可能です。特別危険箇所（Zone 0）には対応していません。
Q：屋外400mまで警戒できるとのことですが、霧などで遮断されませんか？ A：本製品は最大到達距離3000m（距離余裕7.5倍）を確保しており、濃霧や大雨などの視界不良時でも、設定された400mの範囲内であれば安定した動作を維持する設計です。
Q：100V用と200V用を現場で切り替えることはできますか？ A：いいえ、できません。本製品はAC100V用とAC200V用でモデルが分かれています。発注時に現場の電源環境に合わせて選択する必要があります。
Q：太陽光による誤作動の心配はありませんか？ A：当社独自の「二重変調方式」を採用しているため、太陽光や車のヘッドライトなどの外乱光をセンサー信号と明確に区別し、誤報を極限まで抑えています。
Q：複数のセンサーを並べて設置したいのですが、光の干渉は起きませんか？ A：周波数の異なる「L」タイプと「H」タイプを用意しております。これらを交互に使用することで、相互干渉を回避し、多段警戒や長い直線の警戒が可能です。
Q：筐体の材質は何ですか？錆びやすい環境でも使えますか？ A：筐体には耐久性の高いステンレス鋼板を使用しています。化学工場や沿岸部など、腐食が懸念される環境でも高い信頼性を保ちます。
Q：接点出力の形式を教えてください。 A：無電圧リレー接点のb接点（NC）となります。通常（警戒時）は閉じており、検知時（警報時）または電源喪失時に開く仕様です。
Q：設置の際の光軸調整はどのように行いますか？ A：受光器に搭載されている「受光感度表示灯」を確認しながら調整します。LEDの点灯状態により、最適な感度が得られているか一目で判断できます。
Q：防爆認定ガスグループの範囲を教えてください。 A：爆発等級1〜2、発火度G1〜G4のガスに対応しています。一般的な水素、プロパン、エチレンなどを含む多くの産業用ガスに対応可能です。
Q：定期的なメンテナンスで確認すべきポイントは？ A：前面ガラスの汚れ清掃、光軸のズレ確認、および配線接続部のネジの緩み（トルク管理）を定期的に実施することを推奨します。
