TAKEX 防爆構造赤外線センサー屋外警戒400m 第一類・第二類危険箇所

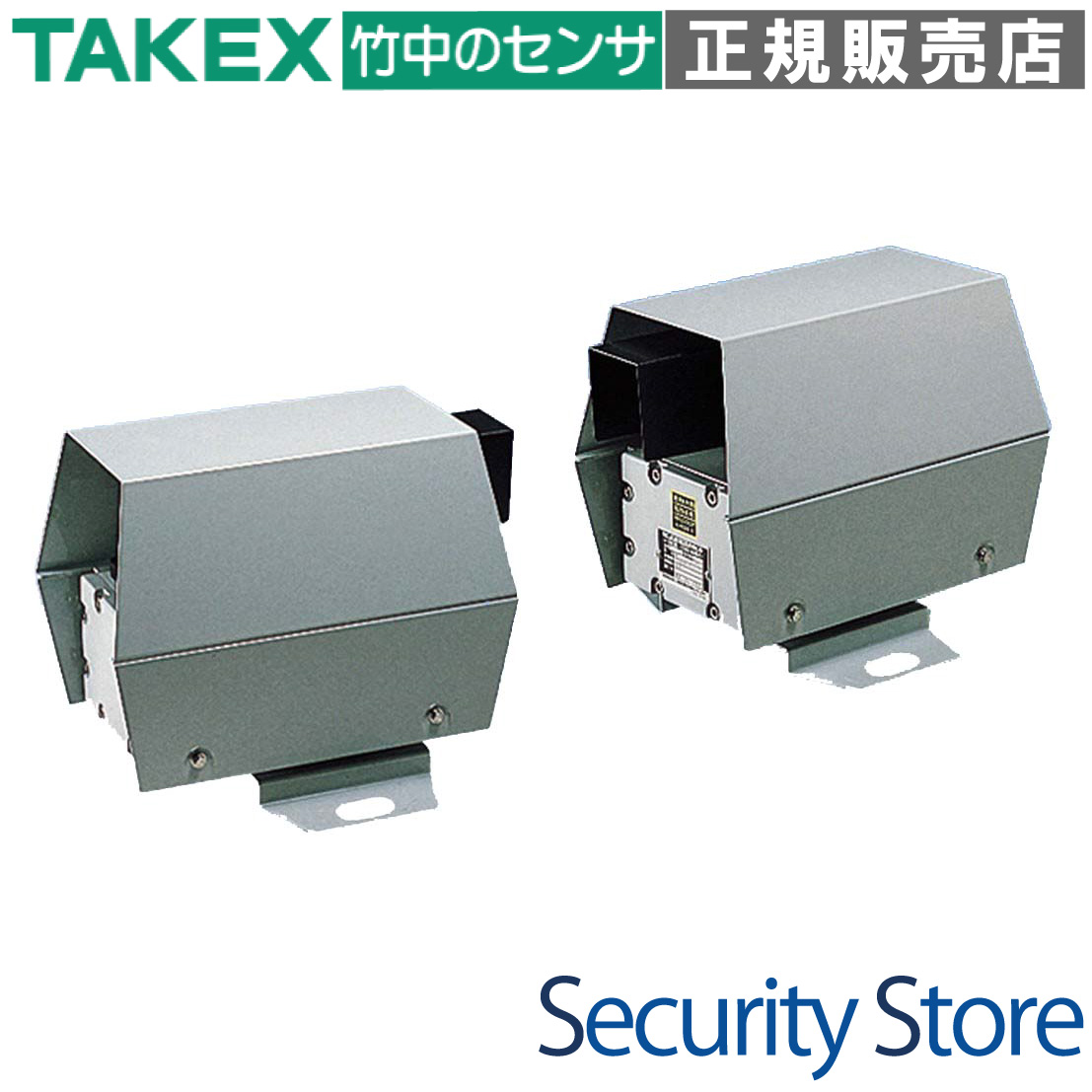

防爆型赤外線センサー PXH-400EXL

石油コンビナートや化学プラント等の第一類・第二類危険箇所において、最高クラスの安全性を維持しながら400mの長距離境界監視を実現する防爆型赤外線センサーです。本質安全防爆と耐圧防爆を組み合わせた高度な構造により、広範な爆発性ガスに対応します。

型番： PXH-400EXL
製品名： 防爆型赤外線センサー
方式： 近赤外線ビーム遮断方式（二重変調方式）
警戒距離： 400m（最大到達距離3000mのハイパワー設計）
防爆構造： iad2G4（本質安全防爆＋耐圧防爆）
主要用途： 石油備蓄基地、ガスホルダー、化学工場等の外周警戒

資料ダウンロード

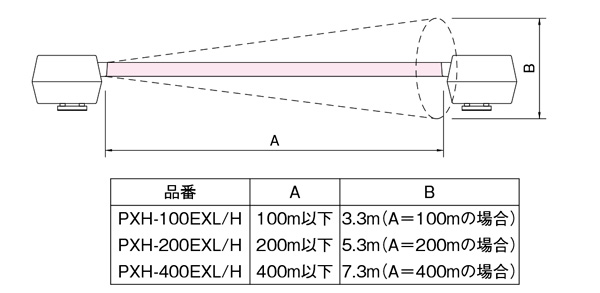

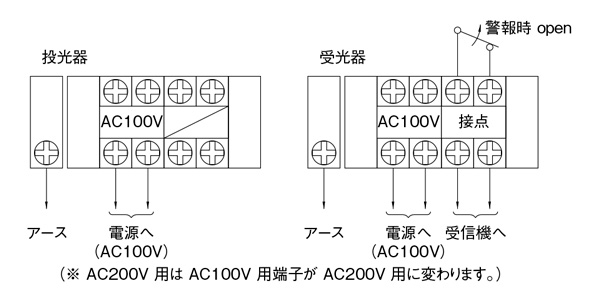

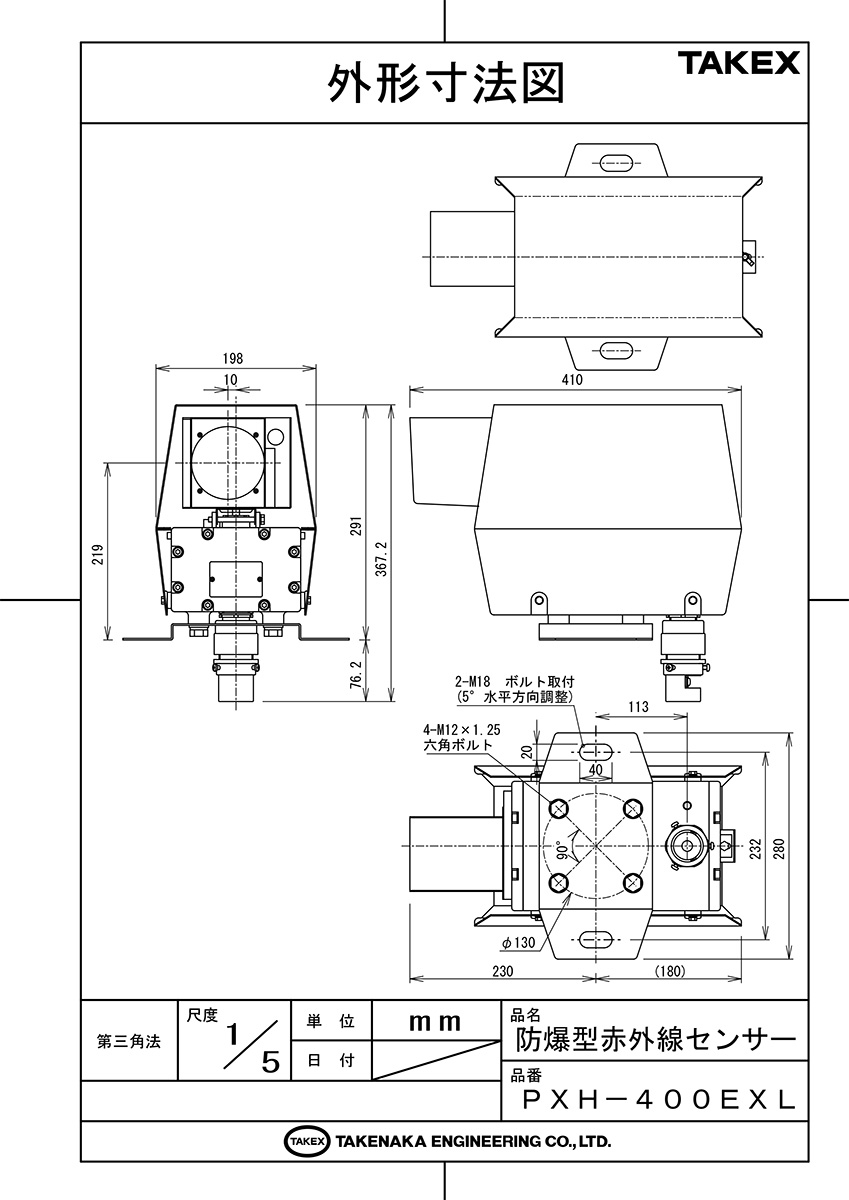

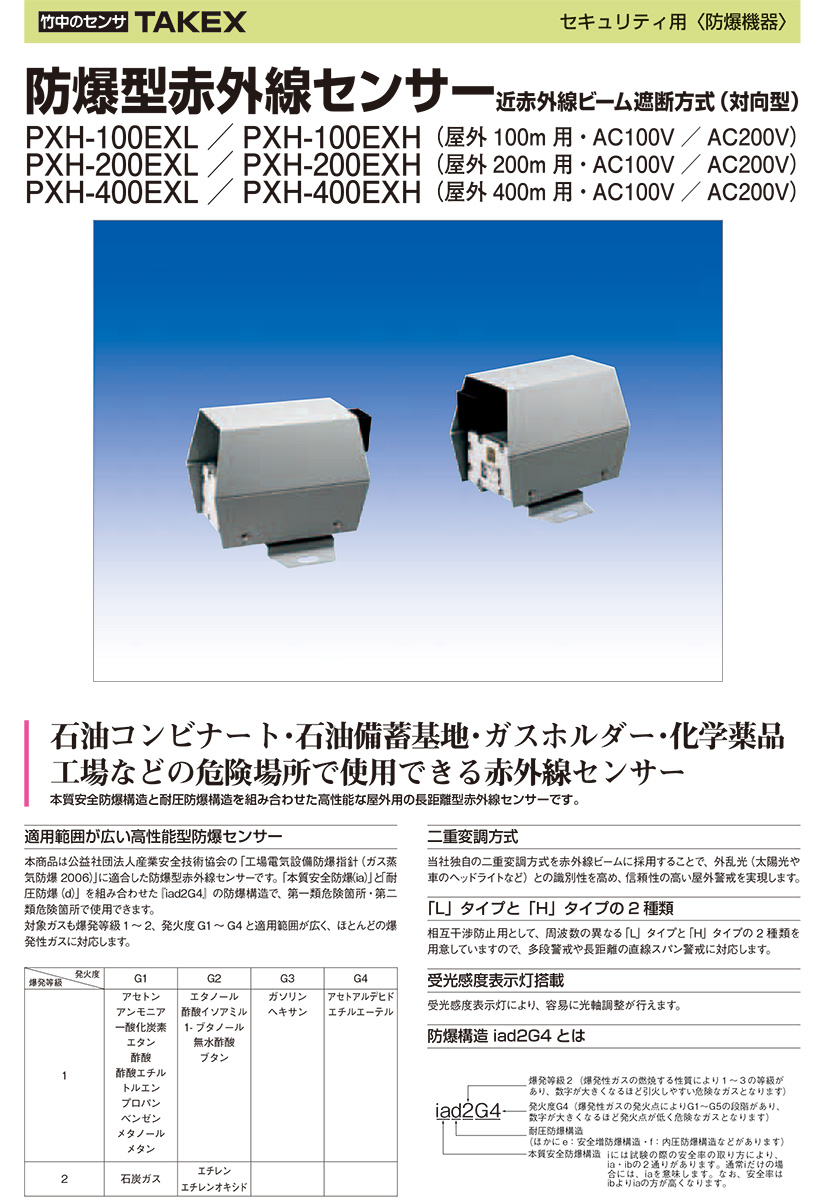

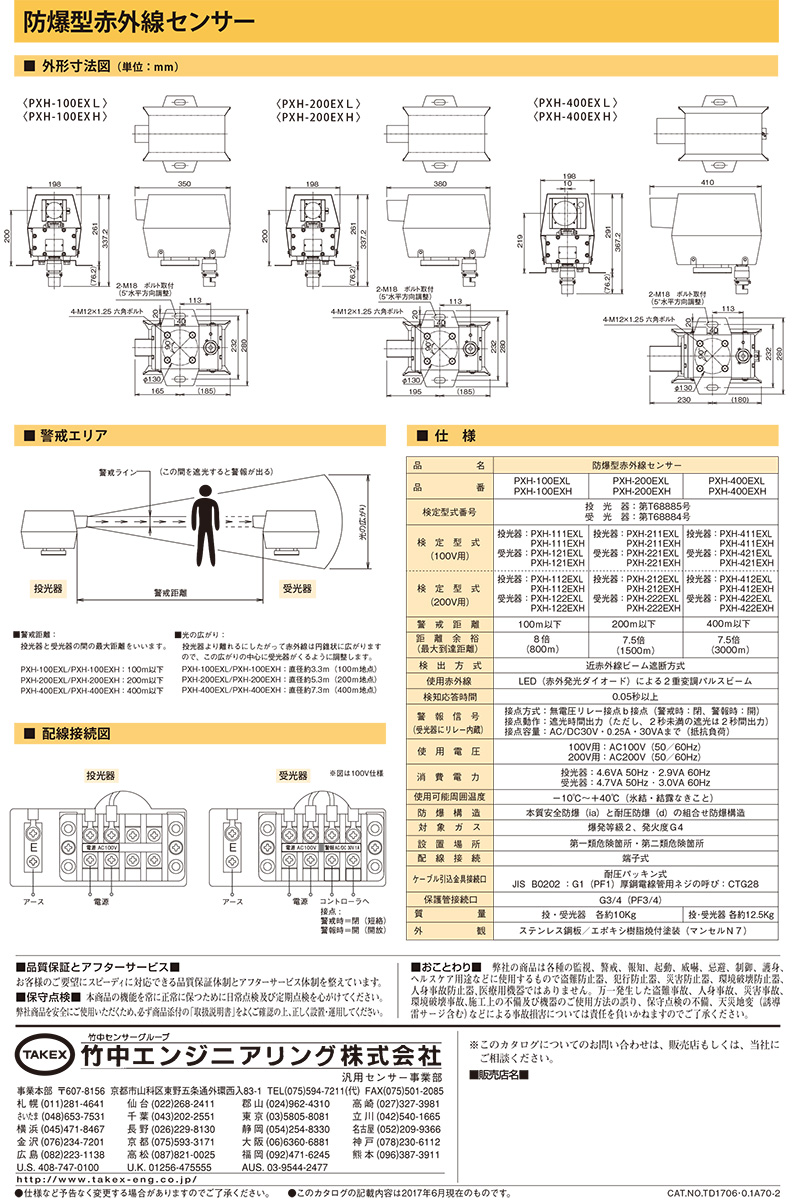

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

石油コンビナート・備蓄基地の外周監視
ガスホルダー・エネルギー関連施設の防犯
化学薬品工場・爆発性雰囲気のある危険エリア
可燃性ガスが滞留する可能性のある生産ライン

導入前に確認したいポイント

設置場所のガス爆発等級（2以下）と発火度（G4以上）
電源電圧（100V用または200V用の選択）
使用ケーブルの外径（φ11〜13mm厳守）
光軸上に赤外線を反射する物体の有無

特長

「iad2G4」適合の高度な防爆構造

公益社団法人産業安全技術協会の工場電気設備防爆指針（2006）に適合。本質安全防爆構造（ia）と耐圧防爆構造（d）を組み合わせることで、第一類・第二類危険箇所での運用を可能にしています。爆発等級1〜2、発火度G1〜G4と適用範囲が広く、ほとんどの爆発性ガスに対応できる信頼性を備えています。

400m警戒を実現する「7.5倍」の光学的マージン

最大警戒距離400mに対し、実際の赤外線到達能力は3000m（距離余裕7.5倍）を誇ります。この強大なパワーにより、プラント特有の粉塵や、海岸沿いの濃霧、豪雨といった悪天候下でも信号の減衰を最小限に抑え、安定した警戒ラインを維持します。

外乱光に強い「二重変調方式」

当社独自の二重変調方式を赤外線ビームに採用しています。太陽光や車のヘッドライトといった強力な外乱光と赤外線パルスを確実に識別し、屋外環境で懸念される誤報を劇的に低減します。

400m先の的を捉える「ライフルスコープ照準器」

長距離警戒において最も重要な光軸調整を確実に行うため、センサー背面に本格的なライフルスコープを標準装備しています。400m先の受光器をスコープの中心で捉えることで、精密なアライメント調整を容易にします。

施工コストを抑える「耐圧パッキン式ケーブル引込」

付属のケーブル引込金具を用いることで、シーリングフィッチング（樹脂コンパウンド注入）等の煩雑な現場施工なしで防爆構造を確立できます。防爆エリアにおける工期の短縮とメンテナンス性の向上に大きく貢献します。

干渉を防ぐ「L/Hタイプ」の周波数バリエーション

相互干渉防止用として、周波数の異なる「Lタイプ（本機）」と「Hタイプ（別売）」を用意。2段警戒や長距離の直線連続警戒を行う際も、回り込みによる誤動作を回避し、強固なシステム構築が可能です。

高耐圧サージアブソーバーによる雷対策

屋外の広大な敷地での使用を想定し、従来機比で約4倍の耐サージ性能を実装。誘導雷による基板破損リスクを最小限に抑え、長期にわたる安定稼働を支えます。

通電のまま確認できる「自己診断LEDステータス」

防爆容器を開けることなく背面から確認できる3つのLEDを搭載。投光状態、警報出力、受光感度の不足を即座に判別でき、広大なプラント内でのトラブルシューティングを迅速化します。

    選定時に評価したい強み
    卓越した環境耐性： 到達距離余裕7.5倍により、濃霧や粉塵環境でも失報・誤報を抑制。
確実な検知性能： 0.05秒の高速遮断に対応し、侵入者の走り抜けを逃しません。
容易な施工設計： 専用金具により防爆エリアでのコンパウンド施工を不要に。
高耐久筐体： ステンレス鋼板と高耐食塗装により、過酷な薬品・塩害環境にも対応。



施工・設置ガイド

防爆機器の性能を維持するため、以下の設置基準を遵守してください。特にケーブル外径の選定は防爆性能に直結する重要事項です。

確認項目	この製品での考え方
推奨設置高さ	地上80〜100cm（人間の遮断を確実に捉え、小動物の誤報を避ける高さ）
適合ケーブル外径	φ11〜13mm（真円に近いもの）。パッキンの密閉性を確保するために必須。
固定ボルト	M18ボルト（2箇所）にて堅牢な据置台に固定。
ケーブル引込	パッキングランドを動かなくなるまで締め、さらに1回転増し締めして封止。
光軸調整の基準	ライフルスコープで中心を捉えた後、受光感度表示灯（赤）が消灯することを確認。

製品仕様

項目	内容
品名	防爆型赤外線センサー
品番	ＰＸＨ－４００ＥＸＬ
検定型式番	投光器：第Ｔ６８８８５号受光器：第Ｔ６８８８４号
検定型式（１００Ｖ用）	投光器：ＰＸＨ－４１１ＥＸＬ受光器：ＰＸＨ－４２１ＥＸＬ
検定型式（２００Ｖ用）	投光器：ＰＸＨ－４１２ＥＸＬ受光器：ＰＸＨ－４２２ＥＸＬ
警戒距離	４００ｍ以下
距離余裕（最大到達距離）	７．５倍（３０００ｍ）
検出方式	近赤外線ビーム遮断方式（対向型）［二重変調方式］
検知応答時間	０．０５秒以上
警報信号（受光器にリレー内蔵）	接点方式：無電圧リレー接点ｂ接点（警戒時：閉、警報時：開）接点動作：遮光時間出力（ただし、２秒未満の遮光は２秒間出力）接点容量：ＡＣ／ＤＣ３０Ｖ・０．２５Ａ・３０ＶＡまで（抵抗負荷）
使用電圧	１００Ｖ用：ＡＣ１００Ｖ（５０／６０Ｈｚ）２００Ｖ用：ＡＣ２００Ｖ（５０／６０Ｈｚ）
消費電力	投光器：４．６ＶＡ５０Ｈｚ・２．９ＶＡ６０Ｈｚ受光器：４．７ＶＡ５０Ｈｚ・３．０ＶＡ６０Ｈｚ
防爆構造	本質安全防爆（ｉａ）と耐圧防爆（Ｄ）の組合せ防爆構造
対象ガス	爆発等級２、発火度Ｇ４
配線接続	端子式（M4）
ケーブル引込金具接続	耐圧パッキン式ＪＩＳＢ０２０２：Ｇ１（ＰＦ１）厚鋼電線管用ネジの呼び：ＣＴＧ２８
保護管接続口	Ｇ３／４（ＰＦ３／４）
使用可能周囲温度	－１０℃〜＋４０℃（氷結・結露なきこと）
設置場所	第一類危険箇所・第二類危険箇所
質量	投・受光器各約１２．５Ｋｇ
外観材質	ステンレス鋼板（塗装：マンセルＮ７）

FAQ

Q：この製品はどのような場所で使用できますか？ A：石油コンビナート、ガスホルダー、化学工場などの第一類危険箇所および第二類危険箇所で使用可能です。爆発等級2、発火度G4までの広範な爆発性ガスに対応しています。

Q：PXH-400EXL（Lタイプ）とHタイプの違いは何ですか？ A：赤外線の変調周波数が異なります。2段警戒や直線で複数のスパンを警戒する場合に、LタイプとHタイプを交互に配置することで、相互干渉による誤動作を防ぎます。

Q：光軸調整はどのように行いますか？ A：400mの長距離に対応するため、専用のライフルスコープを標準装備しています。スコープを覗いて相手側のセンサーを捉え、さらに背面のLED表示灯で感度を確認しながら微調整を行います。

Q：悪天候（霧や雨）による影響はありますか？ A：到達能力に7.5倍のマージン（3000m相当）を持たせているため、通常の赤外線センサーが遮断されるような濃霧や豪雨下でも安定して警戒を維持できます。

Q：通電中に端子箱のフタを開けても良いですか？ A：防爆機器の絶対ルールとして、通電中の開蓋は厳禁です。背面のLEDインジケーターで動作確認ができるよう設計されています。

Q：使用するケーブルに指定はありますか？ A：仕上り外径がφ11〜13mmのケーブルを必ず使用してください。これ以外のサイズでは耐圧パッキンの密閉性が保てず、防爆性能が失われます。

Q：シーリングフィッチング（樹脂詰め）の施工は必要ですか？ A：本製品は付属の耐圧パッキン式金具で施工するため、一般的な防爆工事で必要なシーリングフィッチング作業は不要です。

Q：電源は100Vと200Vどちらですか？ A：100V用と200V用が個別にラインナップされています。現場の供給電源に合わせて、発注時に適切な型番を選択してください。

Q：警報接点の出力時間はどのくらいですか？ A：2秒以上のワンショットメモリー機能を搭載しています。0.05秒の瞬時の遮光であっても、確実に2秒間以上の警報信号を出力します。

Q：落雷に対する対策はされていますか？ A：高耐圧サージアブソーバーを内蔵しており、従来機に比べ約4倍のサージ耐性を備えています。屋外の過酷な環境でも故障リスクを低減しています。
