竹中エンジニアリング (TAKEX) マグネットスイッチ防犯センサー露出設置型屋内用

マグネットスイッチセット MG-104S(G) グレー

MG-104S(G)は、ドアや窓の開閉状態を確実に検知する、高信頼性の汎用型マグネットスイッチセットです。電源不要で動作し、施工性を極限まで高めた端子接続構造により、セキュリティシステムの導入コストと工期を大幅に削減します。

型番： MG-104S(G)
製品名： マグネットスイッチセット（グレー）
検知方式： リードスイッチ方式（非接触）
主な用途： ドア・窓サッシの開閉監視、侵入検知、什器管理
設置環境： 屋内露出（グレーカラーの建具に最適）
最大セット距離： 20mm以下（マグネット〜スイッチ間）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）取付方法（PDF）

この製品が向いている用途

オフィスや工場の扉のセキュリティ監視
店舗窓サッシの侵入防止アラーム用
サーバーラックや重要什器の開閉履歴管理
グレー系統の建具・アルミサッシへの設置

導入前に確認したいポイント

設置面が鉄製（磁性体）かどうかの確認
扉を閉めた際の隙間が20mm以内であるか
配線方式が端子接続（b接点）に対応しているか
引き違い窓の場合、ストッパーの設置スペースがあるか

特長

絶縁被覆貫通型のワンタッチ配線構造

電線の被覆を剥く手間を省き、本体側面の差込口に差し込んでネジを締めるだけで確実に結線が完了します。施工時間を大幅に短縮でき、現場での作業効率が格段に向上します。

100万回以上の開閉を支える高耐久リードスイッチ

内部に高品質なリードスイッチを採用。非接触型のため物理的な摩耗が少なく、定格負荷において100万回以上の長寿命を実現しています。長期にわたり安定した運用が可能です。

カバーを開けずにループチェックが可能

リード線固定ネジが露出した設計になっており、設置後やメンテナンス時に、本体を開けることなくテスターリードを当てるだけで簡単に動作確認（ループチェック）が行えます。

磁性体（鉄扉・鉄枠）への柔軟な対応

鉄扉などの磁性体に直接取り付ける際の磁力減衰を防ぐため、専用のスペーサーが標準付属しています。段差調整用としても機能し、設置環境を選ばない汎用性を備えています。

引き違い窓の破損を防ぐ専用ストッパー付属

引き違い窓の開放時に、マグネット部が窓枠に衝突して破損することを防ぐためのストッパーが付属しています。現場の「あったら嬉しい」を形にした施工部品セットです。

狭小スペースにも対応するスリムな外形

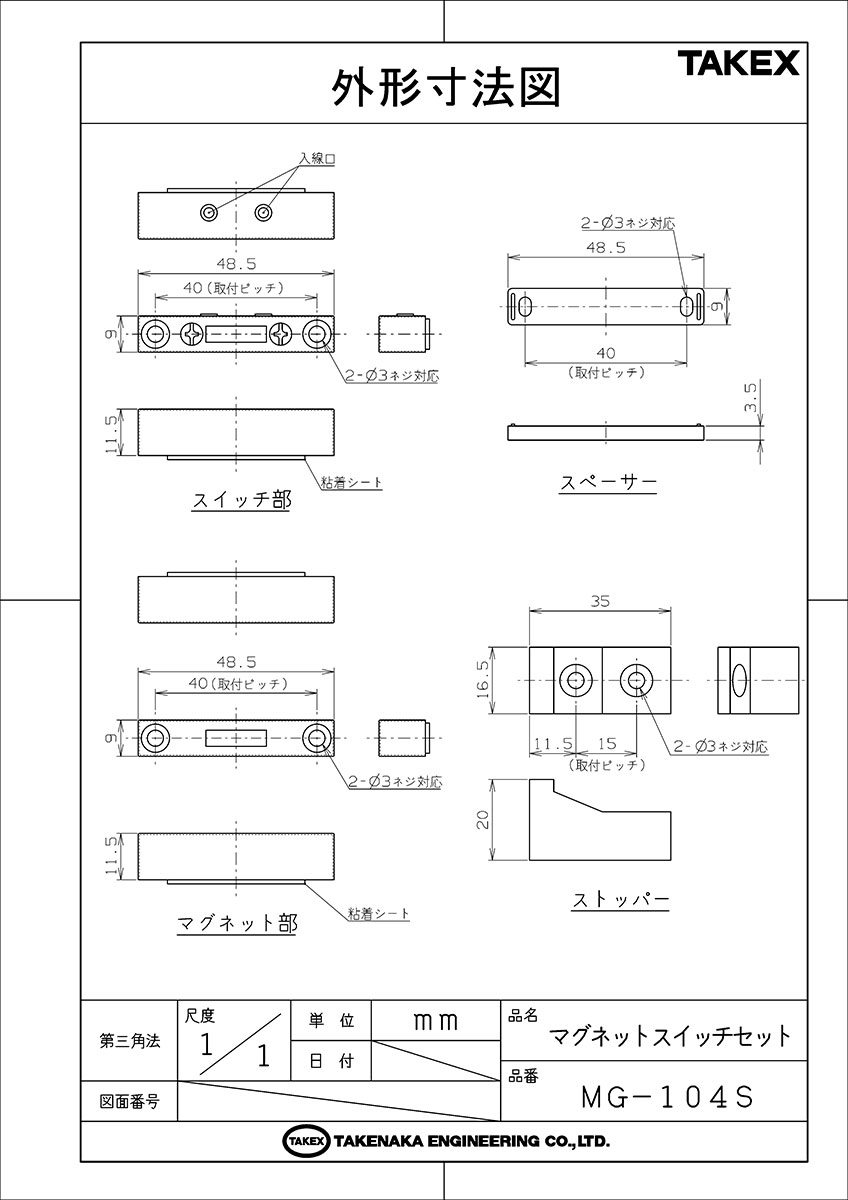

幅48.5mm、厚み9mmという薄型かつコンパクトな設計により、サッシ枠の狭い隙間や装飾の多いドア周りでも目立たずスマートに設置することができます。

    選定時に評価したい強み
    驚異的な施工性： 被覆剥き不要の端子接続により、多数のセンサーを設置する現場で圧倒的な時短を実現します。
メンテナンス性： ネジ頭が露出しているため、定期点検時の導通確認が極めてスムーズです。
同梱品の充実： スペーサー、ストッパー、ネジが全て揃っており、追加部材の手配が不要です。
無電源・耐ノイズ： パッシブ動作のため電気ノイズの影響を受けにくく、信号伝送の信頼性が高い。



施工・設置ガイド

設置精度はシステムの信頼性に直結します。以下の基準を厳守して施工してください。

確認項目	この製品での考え方
最大セット距離	扉を閉めた状態で、スイッチ部とマグネット部を20mm以内に配置してください。
設置のズレ	中心軸からの上下左右のズレは10mm以内に抑えてください。
鉄扉への施工	磁力が逃げるのを防ぐため、必ず付属のスペーサーを使用して設置面から浮かせます。
配線仕様	最大φ1.2mmまでの電線に対応。ネジ締めにより被覆を貫通させ導通させます。

配線距離と抵抗値（参考値）

使用電線（直径）	使用電線（断面積）	最大配線長（往復）
φ0.65mm	0.3mm2	1,000m まで
φ0.8mm	0.5mm2	1,500m まで
φ1.2mm	1.13mm2	2,500m まで

トラブルシューティング

現象	想定される原因	処置
扉を閉めても解除されない	セット距離が20mm以上ある	マグネットをスイッチ側に近づける
扉を開けても発報しない	接点の溶着（過負荷）	定格を確認し、新品のユニットに交換
動作が不安定	磁性体（鉄）の影響	スペーサーを追加して磁力干渉を解消

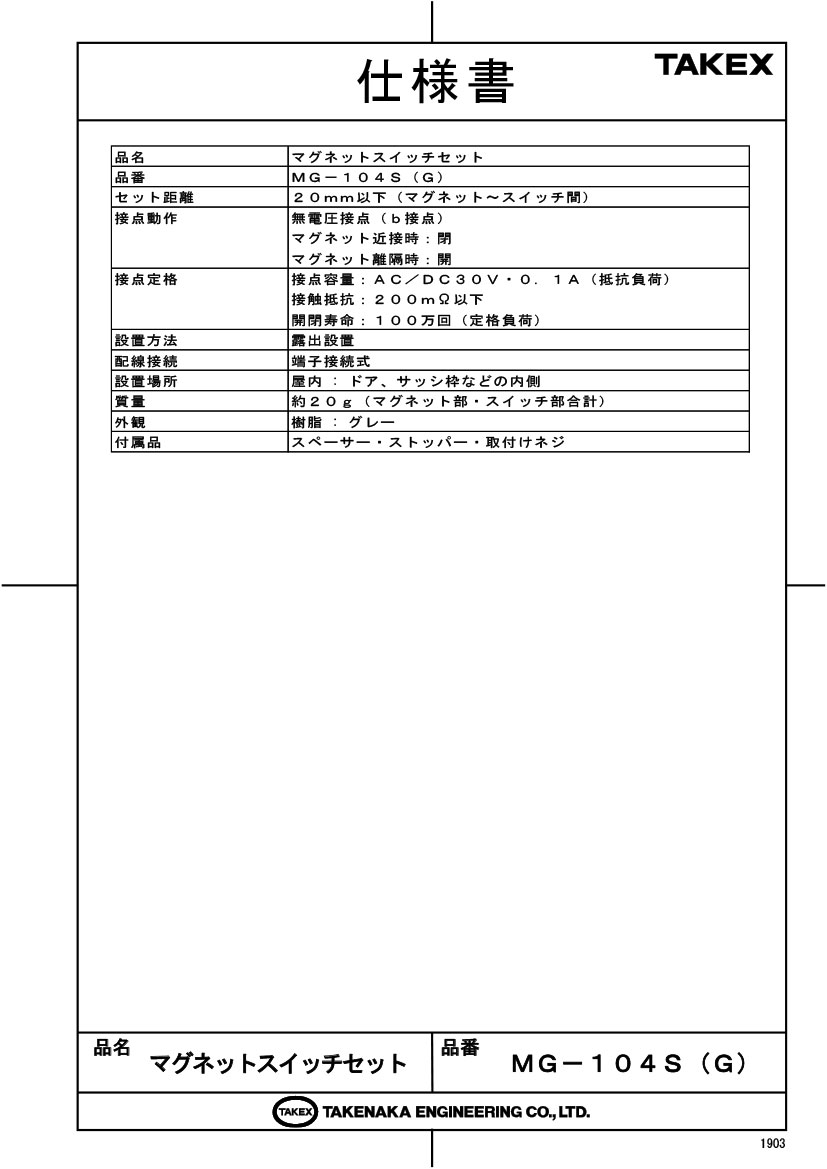

製品仕様

項目	内容
品名	マグネットスイッチセット
品番	MG-104S(G)
動作距離	20mm以下（マグネット〜スイッチ間）
接点動作	無電圧接点（b接点）マグネット近接時：閉、マグネット離隔時：開
接点定格	AC/DC 30V・0.1A（抵抗負荷）接触抵抗：200mΩ以下
開閉寿命	100万回（定格負荷）
設置方法	露出設置
配線接続	端子接続式（絶縁被覆貫通型）
設置場所	屋内（ドア、サッシ枠などの内側）
質量	約20g（マグネット部・スイッチ部合計）
外観	樹脂（グレー）

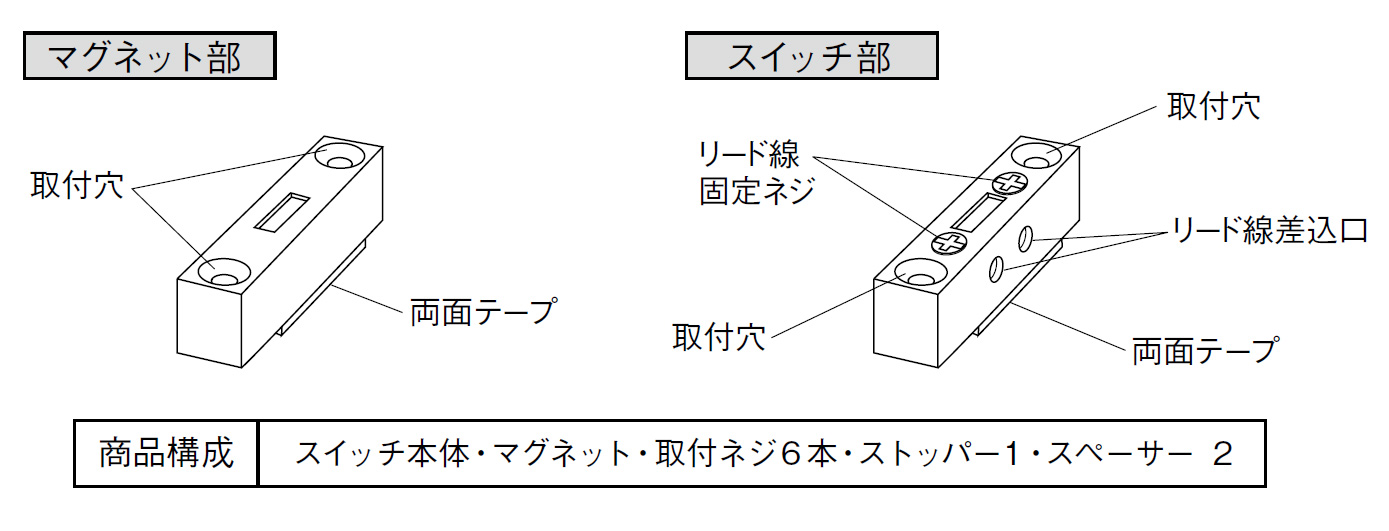

付属品	スペーサー、ストッパー、取付けネジ

FAQ

Q：鉄製のドアに取り付ける際に注意することはありますか？ A：鉄などの磁性体に取り付けると磁力が逃げ、動作距離が短くなります。付属のスペーサーを使用して設置面から離すことで、安定した検知距離を確保してください。

Q：配線時に電線の皮むきは必要ですか？ A：いいえ、必要ありません。絶縁被覆貫通型端子を採用しているため、被覆のまま差し込んでネジを締め込むだけで結線可能です。

Q：接点構成を教えてください。 A：b接点（通常時閉）です。マグネットが近づくと接点が閉じ（導通）、離れると開く（断線）動作となります。

Q：動作に電源は必要ですか？ A：不要です。磁気によって物理的な接点が動く受動型センサーですので、駆動電源なしで動作します。

Q：屋外でも使用できますか？ A：本製品は屋内用です。雨水がかかる場所や極端な湿気のある環境での使用は避けてください。

Q：複数の扉を監視したい場合、どのように配線しますか？ A：一般的には、警備ラインに対して複数のスイッチを直列（シリーズ）に接続し、いずれか一箇所が開いた際に回路が断線するように構成します。

Q：対応する電線の太さを教えてください。 A：最大φ1.2mmまでの電線に対応しています。

Q：設置距離が20mmを超えてしまう場合はどうすればいいですか？ A：20mmを超えると確実に動作しない可能性があります。スペーサー等を用いて、扉を閉めた状態で必ず20mm以内になるよう調整してください。

Q：ループチェックはどのように行いますか？ A：本体の表面にあるリード線固定ネジの頭に、直接テスターのリードを当てることで導通状態を確認できます。

Q：ストッパーはどこに設置すればよいですか？ A：引き違い窓において、窓を全開にした際に反対側の窓枠がマグネット部に当たらないよう、衝突手前のサッシレール内に固定してください。
