マグネットスイッチセット ブラウン TAKEX 竹中エンジニアリング [MG-104S(B)]

マグネットスイッチセット ブラウン TAKEX 竹中エンジニアリング [MG-104S(B)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マグネットスイッチ 有線センサー 屋内用 b接点

MG-104S(B) マグネットスイッチセット ブラウン

ドアや窓の開閉を確実に検知する、高信頼性の汎用型マグネットスイッチです。配線作業が極めて容易な絶縁被覆貫通型の端子構造を採用しており、施工時間を大幅に短縮しながら、長期にわたる安定した警備システムを構築できます。

  • 型番： MG-104S(B)
  • 製品名： マグネットスイッチセット（ブラウン）
  • 検知方式： リードスイッチ方式（非接触磁気反応）
  • 主な用途： ドア・サッシ窓・家具等の開閉検知・侵入監視
  • 設置場所： 屋内専用（ドア枠、サッシ枠の内側など）
  • 配線接続： 端子接続式（被覆剥き不要のネジ締め込み型）

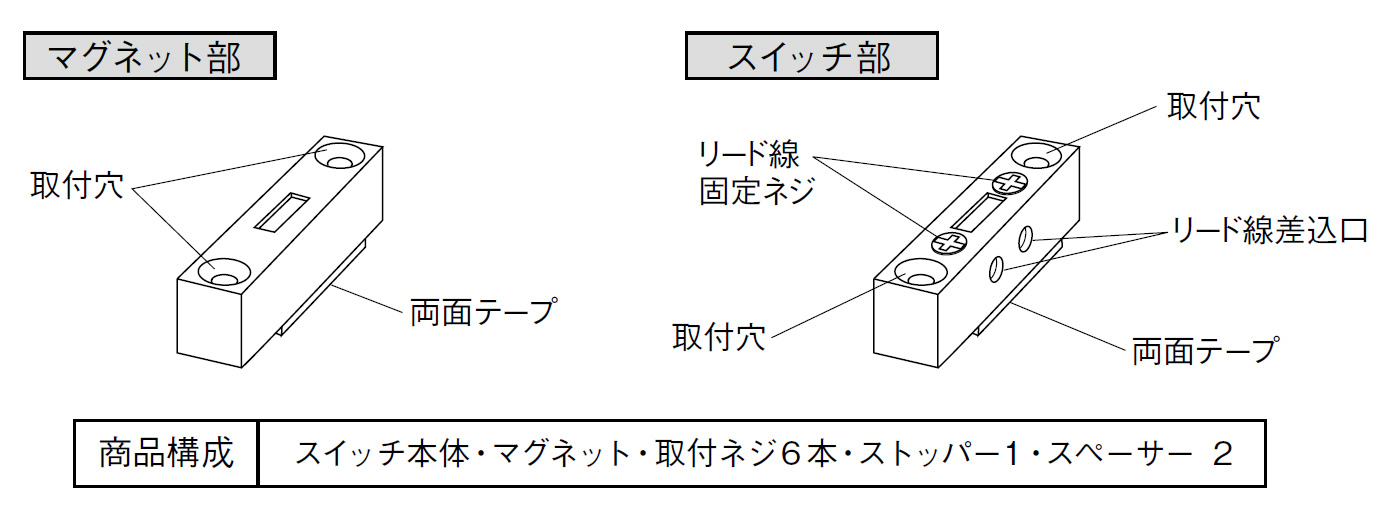

MG-104S(B) マグネットスイッチセット ブラウン

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 取付方法解説（PDF）

この製品が向いている用途

  • オフィス・店舗の出入り口監視
  • 一般住宅のサッシ窓の防犯対策
  • 重要書類棚・什器の開閉検知
  • 引き違い窓のセキュリティ強化

導入前に確認したいポイント

  • 扉と枠の隙間（セット距離20mm以内）
  • 設置面の材質（鉄扉の場合は対策が必要）
  • 設置場所の色（ブラウンが適合するか）
  • 配線経路の確保（露出設置タイプ）

特長

ワンタッチ配線を実現する「絶縁被覆貫通型」端子

電線の被覆を剥く手間がなく、本体側面の配線口に差し込んで端子ネジを締めるだけで確実に結線が完了します。現場での作業効率を飛躍的に向上させ、施工ミスも防止します。

カバーを開けずに「ループチェック」が可能

リード線固定ネジが外部に露出している設計のため、テスターのリードを直接ネジ頭に当てるだけで、設置後の動作確認やメンテナンス時の導通チェックが容易に行えます。

設置環境に馴染む薄型・スリム設計

スイッチ部・マグネット部ともに奥行11.5mm、高さ9mmという極めてコンパクトな形状を実現。狭いサッシ枠や扉の隙間にも違和感なく収まり、外観を損ないません。

摩耗のない長寿命リードスイッチ方式

磁気反応を利用した非接触型の検知方式を採用。物理的な接触がないため部品の摩耗が少なく、100万回以上の開閉寿命を誇る高い耐久性を備えています。

段差や干渉を解決する充実の付属品

スイッチ部とマグネット部のわずかなズレ（10mm以内）を解消する専用スペーサーと、引き違い窓全開時の衝突を防ぐストッパーが付属。多様な設置条件に標準構成で対応可能です。

電源不要のパッシブ動作

センサー自体の駆動に電源を必要としないため、省電力なシステム構築が可能です。信号線の導通・遮断のみを監視するシンプルな構造により、ノイズトラブルのリスクも低減されます。

鉄扉への設置にも対応可能

磁力の影響を受けやすい鉄扉や鉄枠への設置時でも、付属のスペーサーを利用して磁性体から距離を離すことで、安定した動作距離を確保することができます。

選定時に評価したい強み

  • 施工性の高さ： 被覆剥き不要の配線構造により、多点設置現場でのコストを削減。
  • メンテナンス性： ネジ露出構造による容易なループチェック機能。
  • 耐久性： 100万回の動作保証による、長期にわたる安定稼働。
  • 対応力： スペーサー・ストッパーの同梱により、現場での不意な段差にも即応可能。

施工・設置ガイド

本製品の性能を最大限に発揮するため、以下の設置条件を遵守してください。

確認項目 設置基準・対策
最大セット距離 扉を閉めた状態で、マグネットとスイッチの間隔を20mm以内にする必要があります。
許容ズレ 上下・左右の軸ズレは10mm以内に抑えて固定してください。
鉄扉への取り付け 鉄製の扉・枠では磁力が弱まるため、必ずスペーサーを使用して浮かせて設置してください。
引き違い窓 窓を開けた際にユニットが衝突しないよう、必ず付属のストッパーを併用してください。

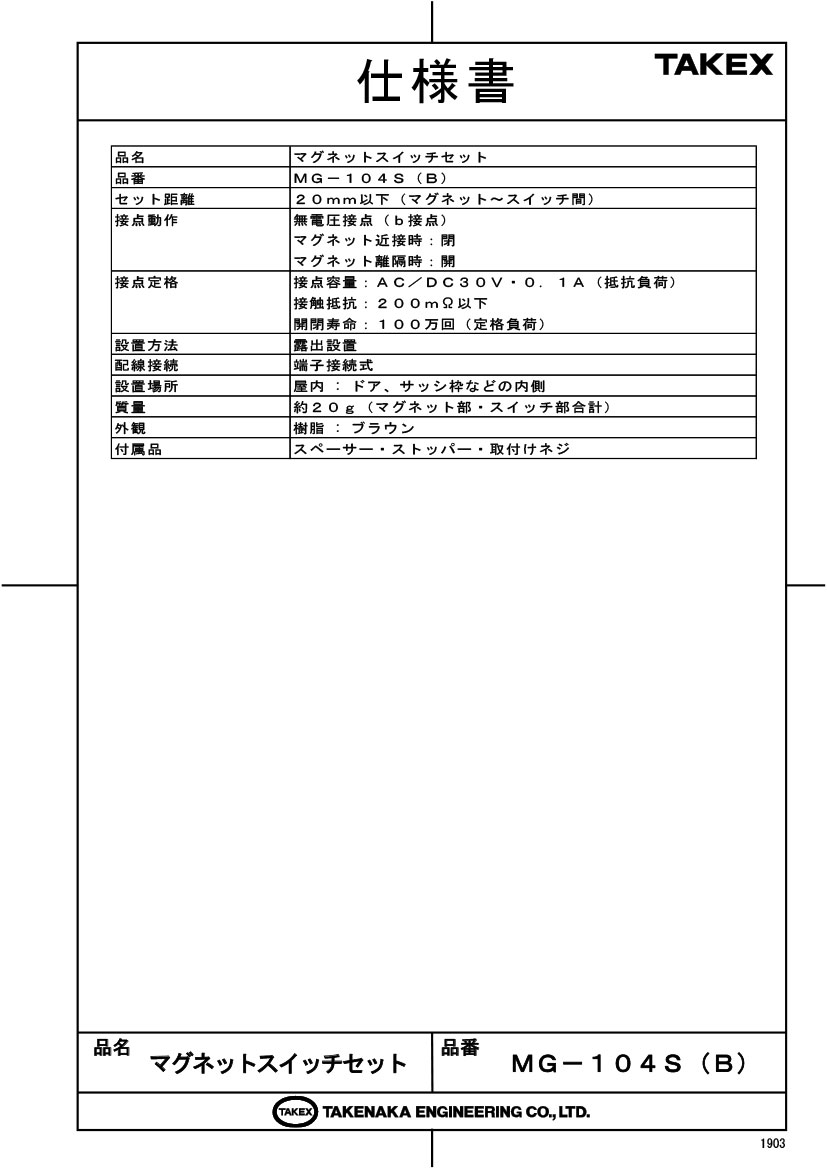

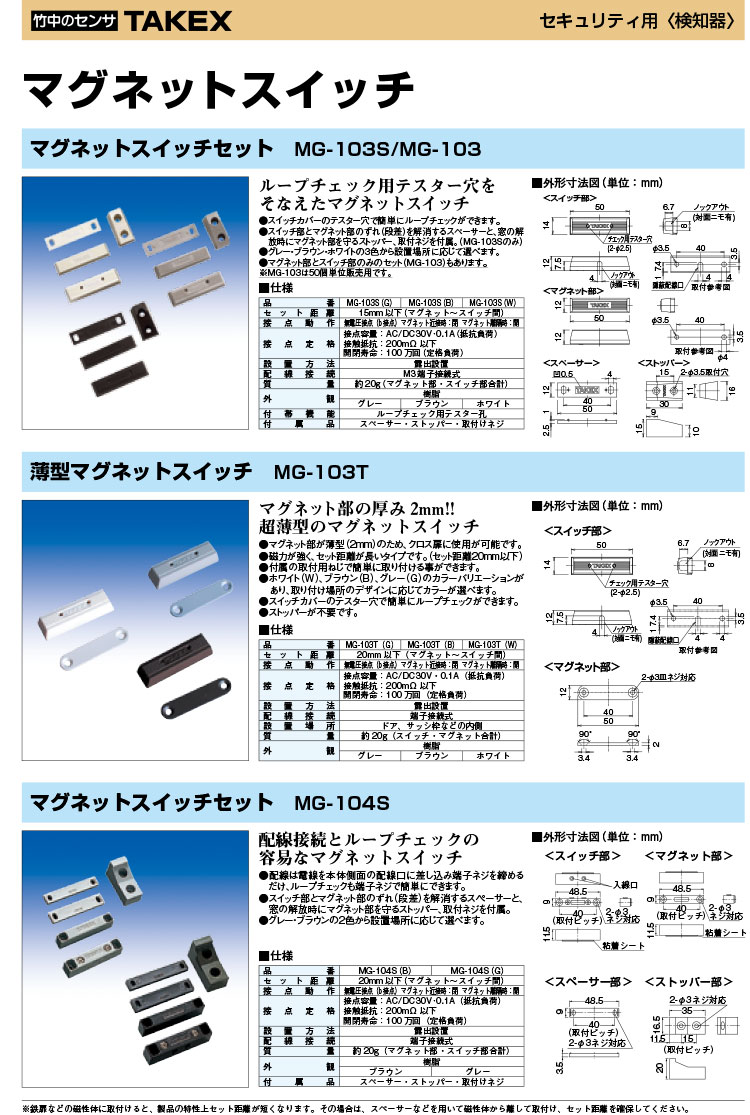

製品仕様

項目 内容
品名 マグネットスイッチセット
品番 MG-104S(B)
動作距離 20mm以下 (マグネット〜スイッチ間)
接点動作 無電圧接点(b接点)
マグネット近接時:閉 / マグネット離隔時:開
接点定格 接点容量:AC/DC30V・0.1A(抵抗負荷)
接触抵抗:200mΩ以下
開閉寿命:100万回(定格負荷)
設置方法 露出設置
配線接続 端子接続式（絶縁被覆貫通型）
設置場所 屋内 : ドア、サッシ枠などの内側
使用温度範囲 -30℃ 〜 +50℃
質量 約20g (マグネット部・スイッチ部合計)
外観・材質 樹脂 : ブラウン

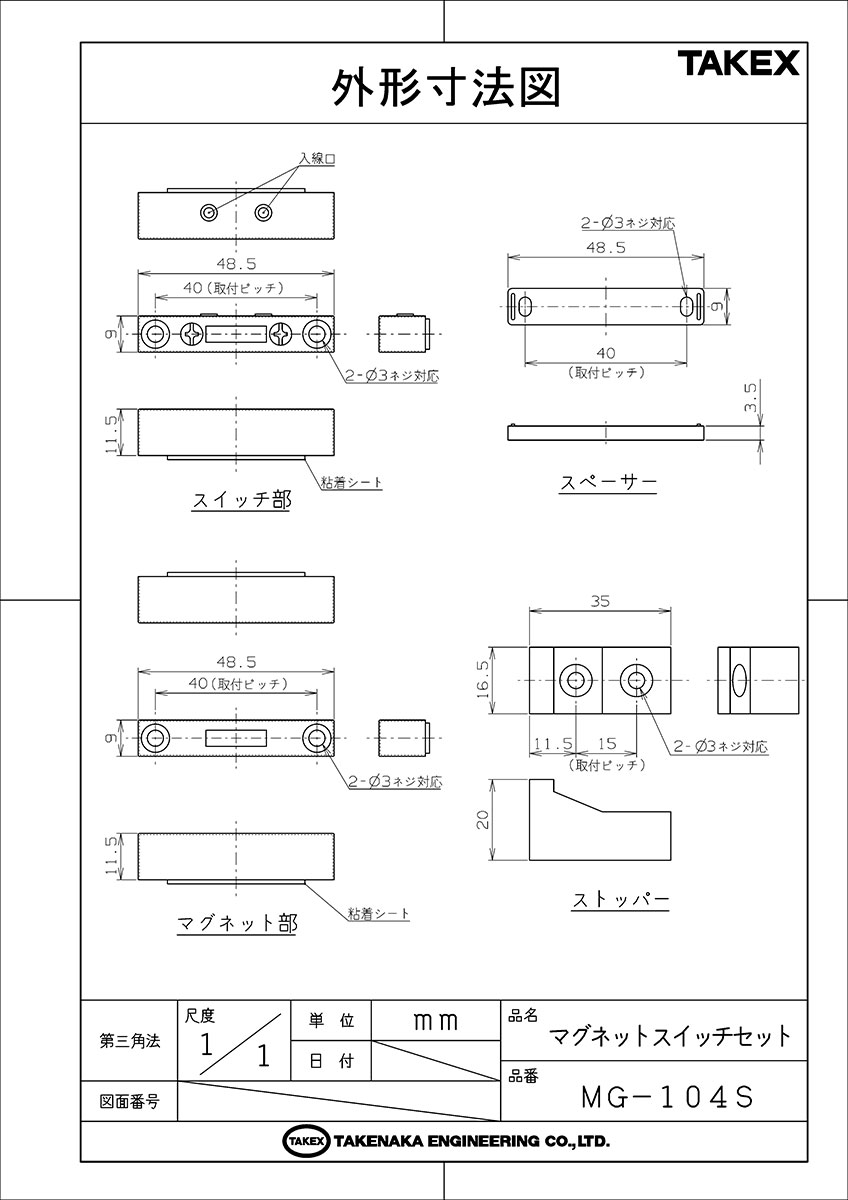

外形寸法 48.5(W) × 9(H) × 11.5(D) mm
付属品 スペーサー、ストッパー、取付けネジ

FAQ

Q：配線時に電線の被覆を剥く必要はありますか？ A：いいえ、必要ありません。絶縁被覆貫通型の端子を採用しているため、被覆のまま差し込んでネジを締めるだけで結線が完了します。
Q：鉄製のドアに取り付けても正常に動作しますか？ A：鉄などの磁性体に取り付けると動作距離が短くなります。付属のスペーサーを使用して、取付面からユニットを浮かせることで対策が可能です。
Q：センサーに電源供給は必要ですか？ A：いいえ、必要ありません。磁石による接点の開閉のみで動作する無電圧接点出力タイプです。
Q：セット距離（動作距離）はどのくらいですか？ A：20mm以下となるように設置してください。20mmを超えると扉を閉めても検知状態（警報解除）にならない場合があります。
Q：引き違い窓に設置する場合の注意点は？ A：窓を全開にした際に、内側の窓枠がマグネット部に衝突しないよう、必ず付属のストッパーを設置してください。
Q：屋外で使用することはできますか？ A：本製品は屋内専用です。雨水がかかる場所や過度な結露が発生する場所での使用は避けてください。
Q：接点構成はa接点ですか、b接点ですか？ A：b接点仕様です。マグネットが近接している（扉が閉まっている）時に接点が「閉」、離れた時に「開」となります。
Q：配線に使用できる電線の太さは？ A：最大で直径φ1.2mmまでの電線に対応しています。
Q：ループチェック（動作点検）の方法は？ A：扉を閉めた状態で、本体側面のリード線固定ネジの頭にテスターを当て、導通を確認してください。カバーを外す手間がありません。
Q：MG-104とMG-104Sの違いは何ですか？ A：MG-104Sは、取付ネジ、スペーサー、ストッパーがすべて揃ったフルセット品です。MG-104はスイッチ部とマグネット部のみのセットとなります。
