薄型マグネットスイッチ（50個） ブラウン TAKEX 竹中エンジニアリング [MG-203T(B)]

薄型マグネットスイッチ（50個） ブラウン TAKEX 竹中エンジニアリング [MG-203T(B)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング マグネットスイッチ 防犯センサー 50個入り

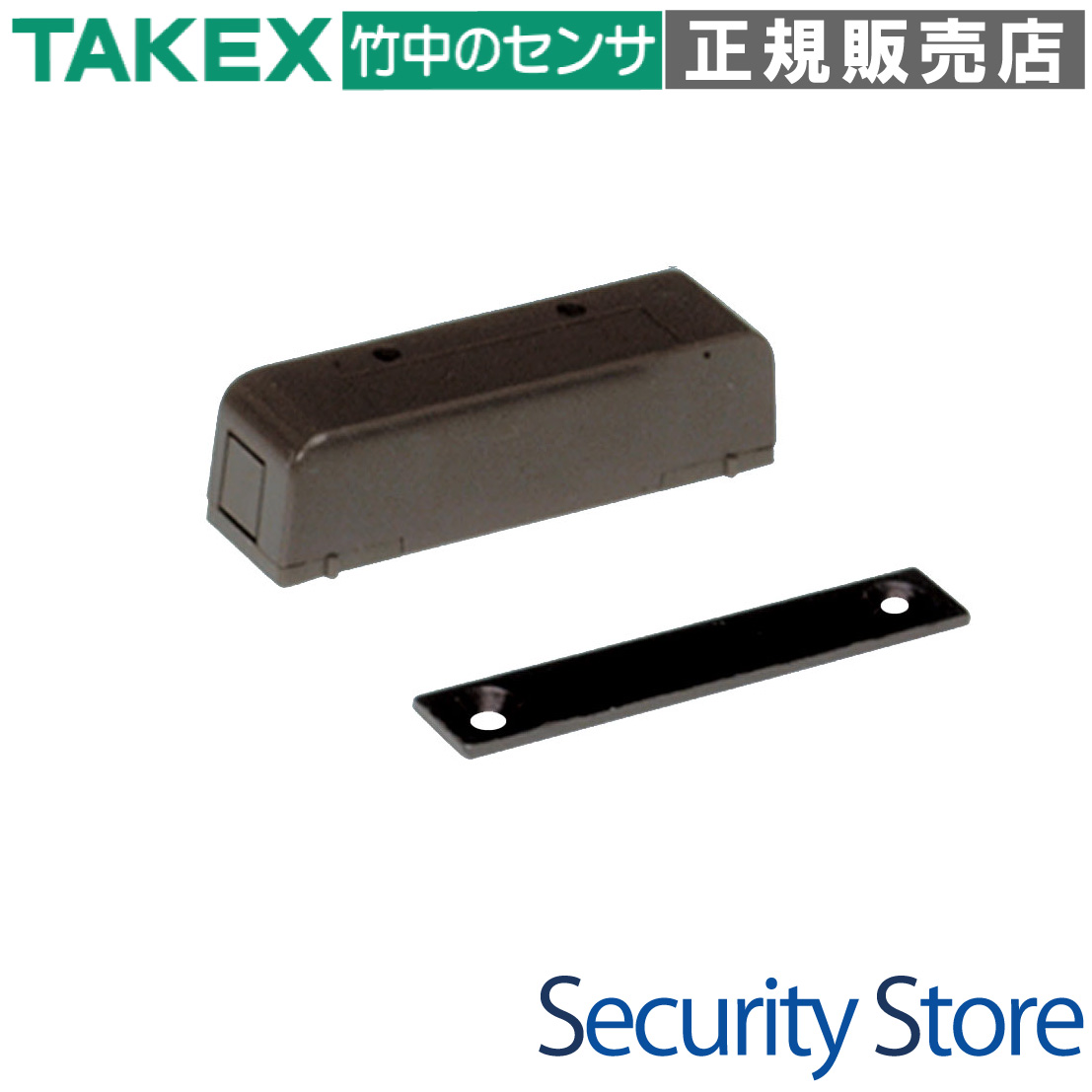

MG-203T(B) 薄型マグネットスイッチ（50個） ブラウン

厚さわずか2mmの極薄マグネットを採用した、引き違い窓やドアの開閉検知に最適な磁気式センサーです。狭小な隙間でも物理的干渉を避けつつ、高精度な検知と低コスト導入を同時に実現します。

  • 型番： MG-203T(B)
  • 製品名： 薄型マグネットスイッチ（50個入） ブラウン
  • 方式： 無電圧接点（b接点）磁気検知方式
  • 主な用途： サッシ枠、ドア、窓の開閉監視・セキュリティ管理
  • 設置場所： 屋内（ドア・サッシ枠の内側）
  • 特記仕様： マグネット厚み2mm、動作距離15mm以下

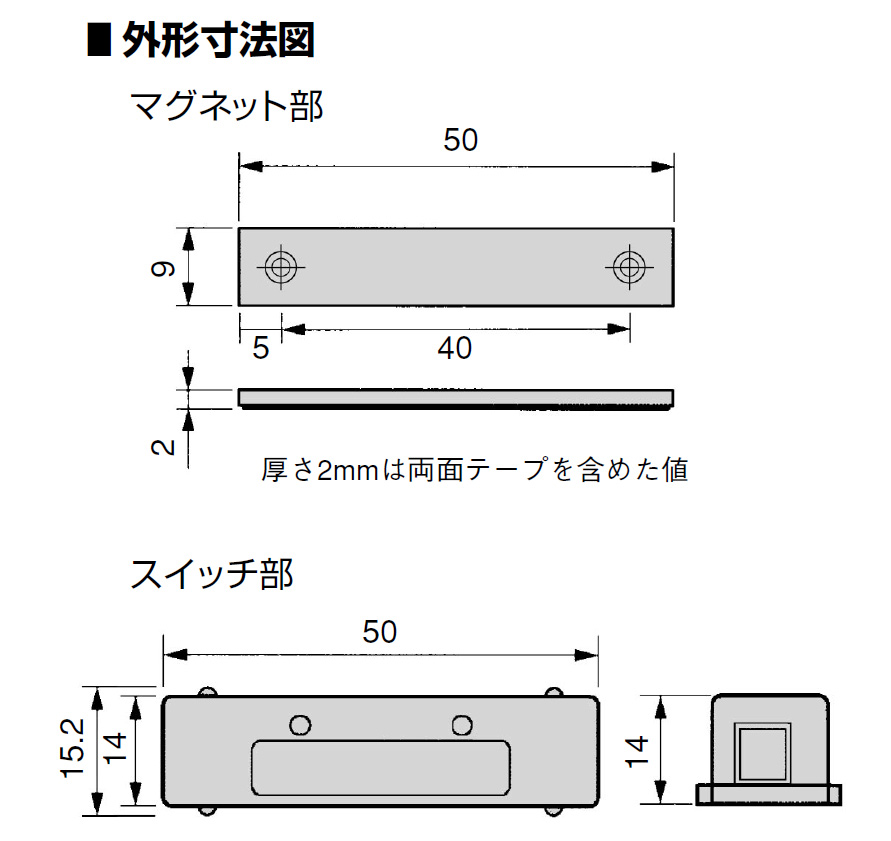

MG-203T(B) 薄型マグネットスイッチ ブラウン

資料ダウンロード

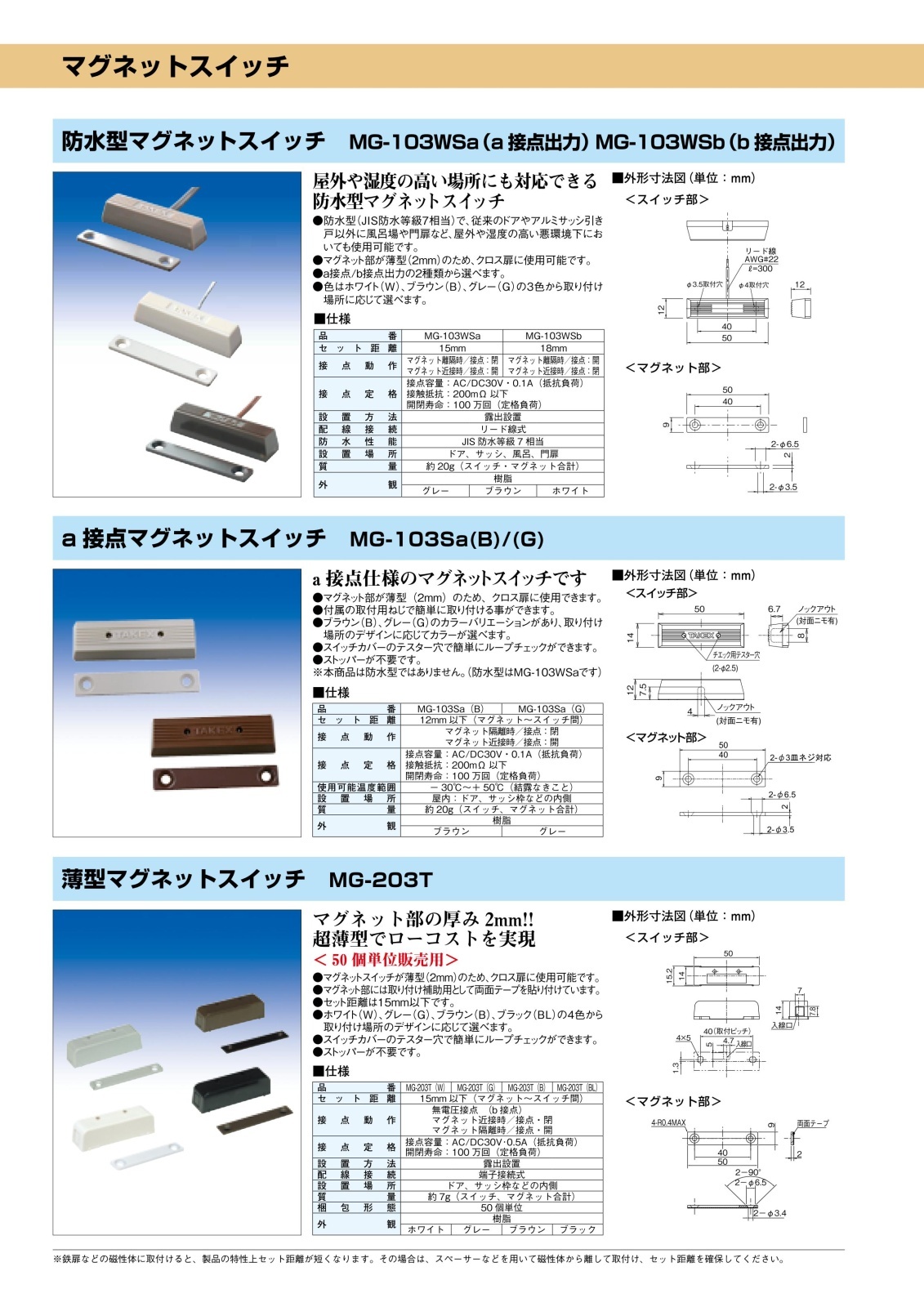

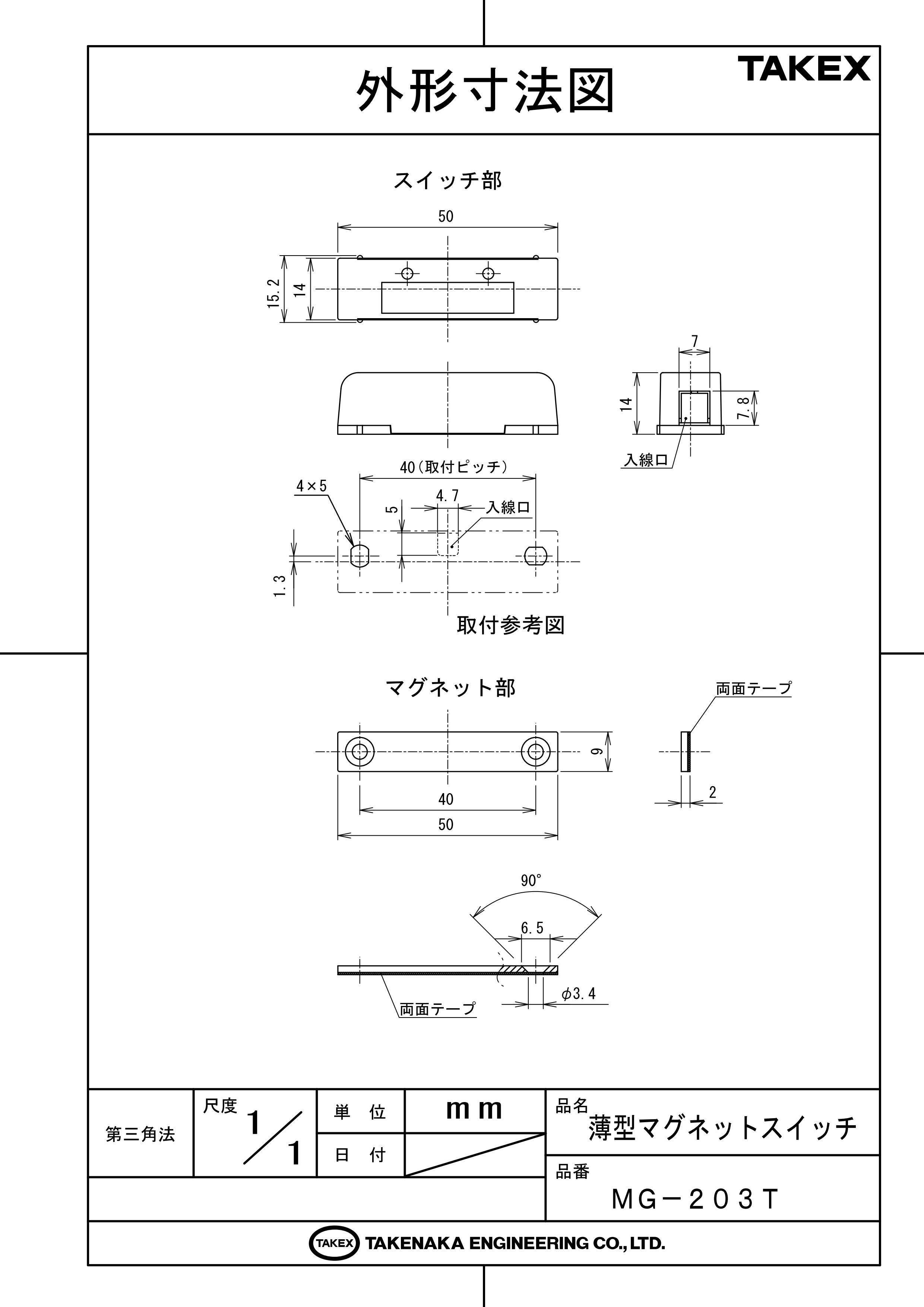

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 取付方法（PDF）

この製品が向いている用途

  • 引き違い窓の隙間が狭い場所への設置
  • クロス扉（引き戸）の開閉検知
  • ビルや住宅の窓・ドアの防犯監視
  • 一括導入が必要な集合住宅・オフィス案件

導入前に確認したいポイント

  • 設置面が鉄扉（磁性体）ではないか
  • マグネットとスイッチの間隔が15mm以内か
  • 配線方式は端子接続式で問題ないか
  • ブラウン色の筐体が設置場所のデザインに合うか

特長

超薄型2mmマグネットで干渉を防止

マグネット部の厚みをわずか2mmに抑えることで、従来のセンサーでは干渉しやすかった引き違い扉や狭小なサッシの隙間にも問題なく設置可能です。物理的な引っ掛かりを防ぎ、スムーズな建具の開閉を維持します。

信頼性の高い磁気検知テクノロジー

高感度リードスイッチと最適化された磁気回路を採用。電源を必要としない無電圧接点出力方式のため、既存のセキュリティシステムやコントローラーに容易に統合でき、長期にわたって安定した動作を提供します。

施工効率を高めるテスター孔を装備

スイッチカバーに設けられたテスター孔により、設置後やメンテナンス時のループチェックが簡単に行えます。カバーを外す手間を省き、現場での導通確認をスピーディーに完了させることが可能です。

仮止め用両面テープによる容易な位置決め

マグネット部には取り付け補助用の両面テープがあらかじめ貼り付けられています。ビス留め前の位置決めが簡単に行えるため、設置ミスのリスクを低減し、一人での作業でも正確な施工をサポートします。

優れた耐久性と約100万回の長寿命設計

定格負荷時において約100万回の開閉寿命を誇ります。頻繁に開閉される共用部のドアや窓でも、頻繁な交換の必要がなく、トータルコストの抑制に貢献する高耐久設計です。

ストッパー不要のシンプル構造

建具の動作を物理的に制限するストッパーを必要としません。意匠性を損なわず、既存の窓やドアの機能をそのまま活かした防犯対策が可能です。

幅広い環境に対応する耐環境性能

使用可能周囲温度は-20℃から+50℃と幅広く、寒冷地から夏場のサッシ周りの高温環境まで、日本の多様な気候条件下で確実に動作するタフな仕様となっています。

選定時に評価したい強み

  • 極薄設計： 2mmの薄さで、他社製品では設置困難な隙間にも対応。
  • コストパフォーマンス： 50個入りのパッケージで、大規模現場のコスト削減に寄与。
  • メンテナンス性： カバーを閉じたままループチェック可能なテスター孔を完備。
  • 施工の確実性： 調整が容易な長穴構造の取付穴と、両面テープによる補助固定。

施工・設置ガイド

設置精度は動作信頼性に直結します。動作距離15mm以下を維持するよう位置決めを行ってください。鉄扉などの磁性体に設置する場合は、磁気ショートを防ぐためにスペーサーを用いて磁性体から離して取り付ける必要があります。

確認項目 この製品での考え方
設置面の材質 非磁性体を推奨。鉄扉の場合はスペーサー（別売等）が必要。
配線距離 0.65mm径で往復1,000m、0.8mm径で1,500m、1.0mm径で2,000mを目安。
固定方法 両面テープは仮止め用です。必ず3mm×10mmの皿タッピングネジで本固定してください。

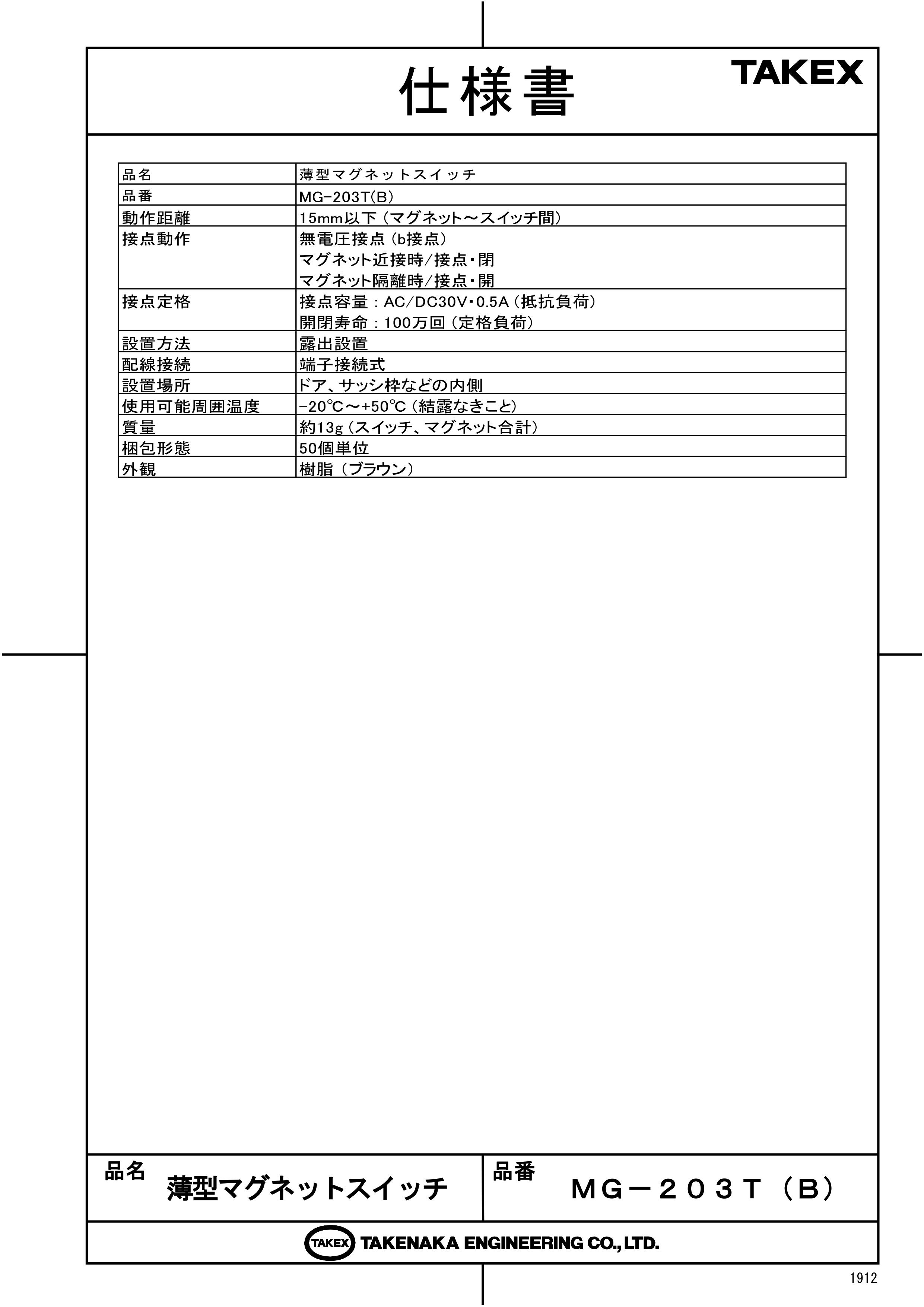

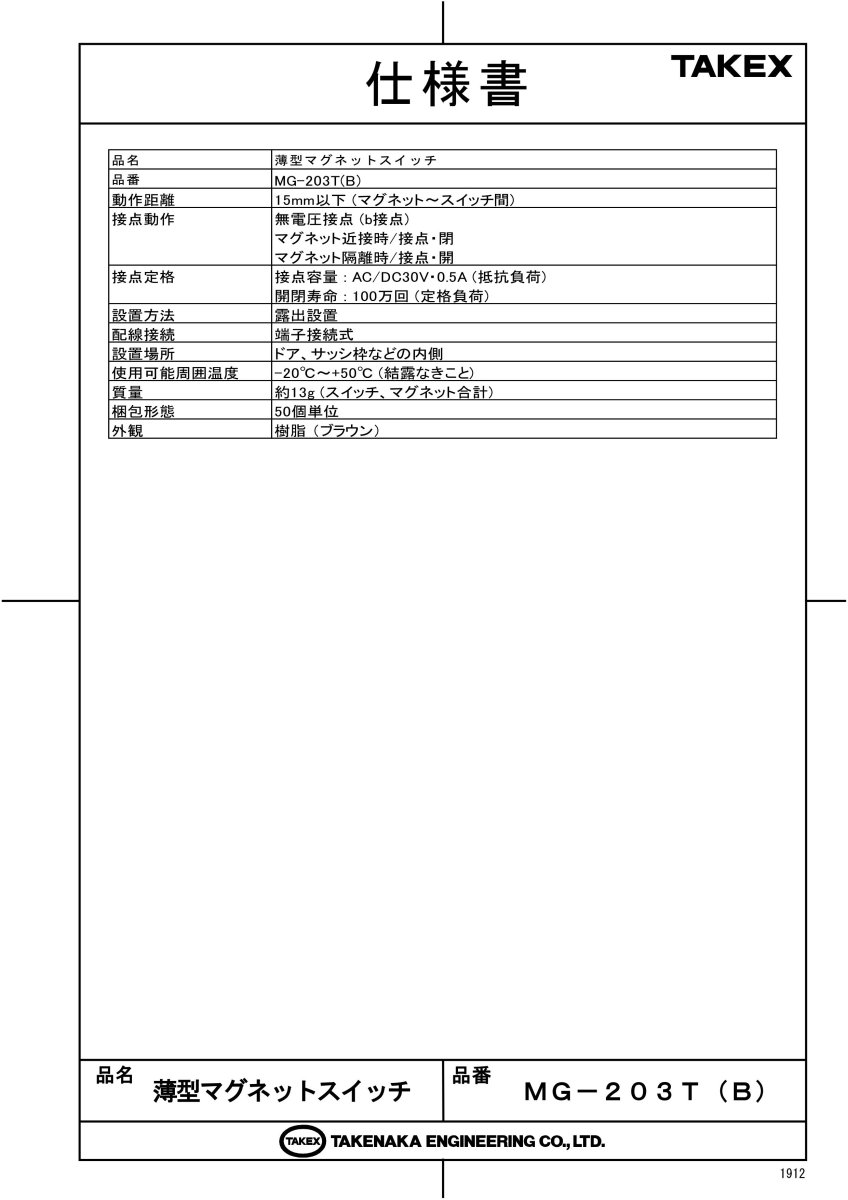

製品仕様

項目 内容
品名 薄型マグネットスイッチ
品番 MG-203T(B)
動作距離 15mm以下（マグネット〜スイッチ間）
接点動作 無電圧接点（b接点）
マグネット近接時：接点・閉
マグネット離隔時：接点・開
接点定格 容量：AC/DC 30V・0.5A以下（抵抗負荷）
開閉寿命：100万回（定格負荷）
設置方法 露出設置
配線接続 端子接続式
設置場所 ドア、サッシ枠などの内側（屋内）
使用可能周囲温度 -20℃〜+50℃（結露なきこと）
質量 約13g（マグネット・スイッチ部合計）
梱包形態 50個単位（1セット50個入）
外観色 樹脂（ブラウン）

FAQ

Q：マグネットの厚みはどれくらいですか？ A：マグネット部はわずか2mmの超薄型設計です。狭いサッシの隙間にも設置可能です。
Q：鉄製の扉に取り付けることはできますか？ A：可能ですが、鉄などの磁性体に直接取り付けると動作距離が短くなります。その際はスペーサー等を使用して磁性体から離して設置してください。
Q：電源は必要ですか？ A：いいえ、電源不要の無電圧接点方式です。物理的な磁力で接点を動かします。
Q：ループチェックはどのように行いますか？ A：スイッチカバー表面にテスター孔がありますので、カバーを外さずにテスターで導通を確認できます。
Q：屋外で使用できますか？ A：本製品は屋内用です。ドアやサッシ枠の内側でご使用ください。
Q：固定は両面テープだけで大丈夫ですか？ A：両面テープはあくまで施工時の仮止め用です。必ず付属または推奨のネジで確実に固定してください。
Q：接点容量を教えてください。 A：AC/DC 30V・0.5A以下（抵抗負荷）です。リレーの直駆動など過大な負荷は避けてください。
Q：50個バラバラに注文することはできますか？ A：本型番は50個単位の梱包形態となっております。
Q：動作距離15mmを超えるとどうなりますか？ A：リードスイッチが磁気を正しく検知できず、扉が閉まっていても「開」信号が出たままになる可能性があります。
Q：配線距離はどのくらいまで伸ばせますか？ A：線径によりますが、0.9mm（0.65mm径）の電線で往復最大1,000mまでの設置目安となっています。
