マグネットスイッチセット グレー TAKEX 竹中エンジニアリング [MG-103S(G)]

マグネットスイッチセット グレー TAKEX 竹中エンジニアリング [MG-103S(G)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マグネットスイッチ 防犯センサー 露出取付 屋内用

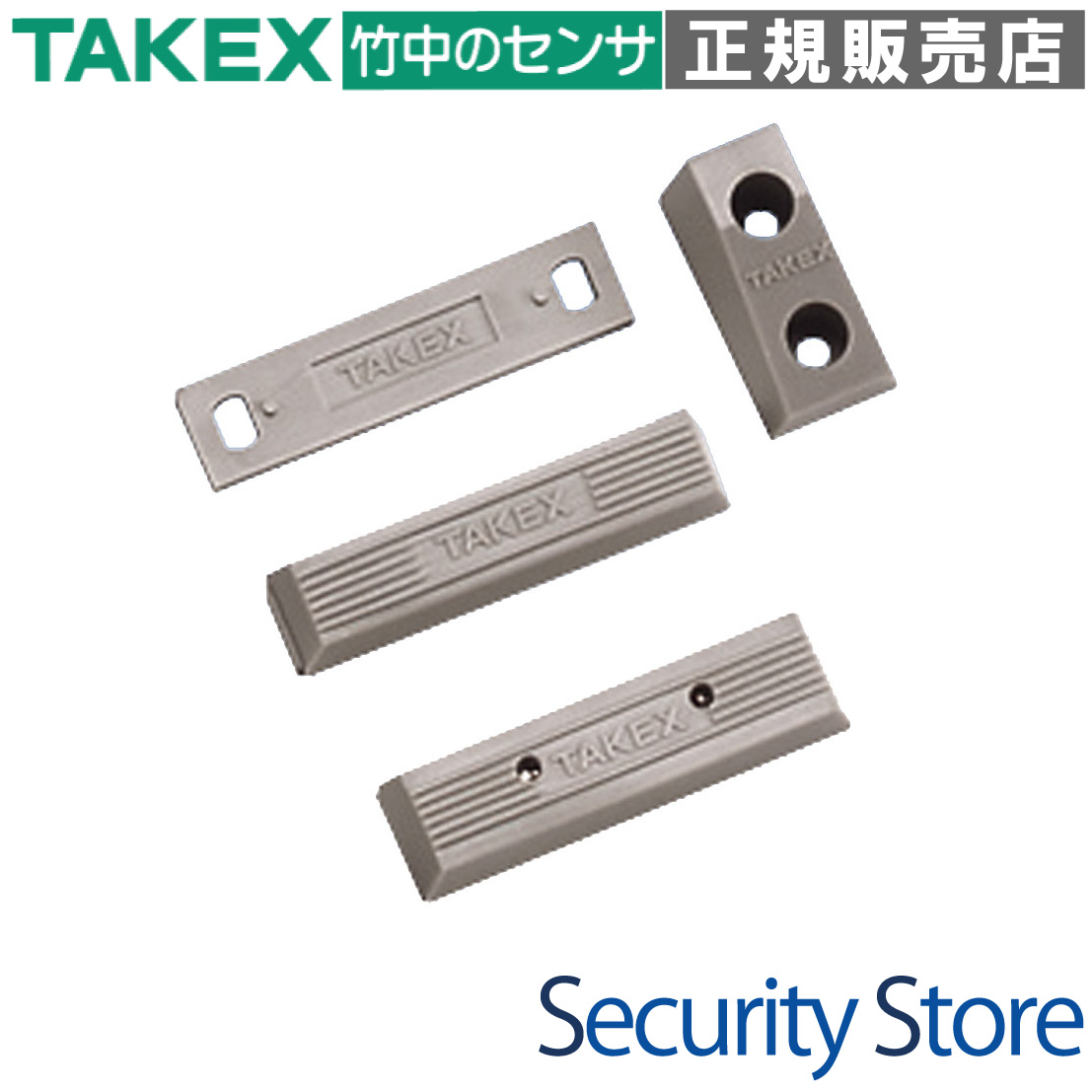

MG-103S(G) マグネットスイッチセット グレー

MG-103S(G)は、扉や窓の開閉状態を非接触で検知する、信頼性の高いリードスイッチ方式の防犯センサーです。最大の特徴として、カバーを閉じたまま導通確認ができる「ループチェック用テスター孔」を装備しており、施工・メンテナンス時の作業効率を劇的に向上させます。

  • 型番： MG-103S(G)
  • 製品名： マグネットスイッチセット（グレー）
  • 検知方式： リードスイッチ方式（非接触）
  • 接点動作： 無電圧接点（b接点 / 近接時閉）
  • セット距離： 15mm以下
  • 付属品： スペーサー、ストッパー、取付ネジ

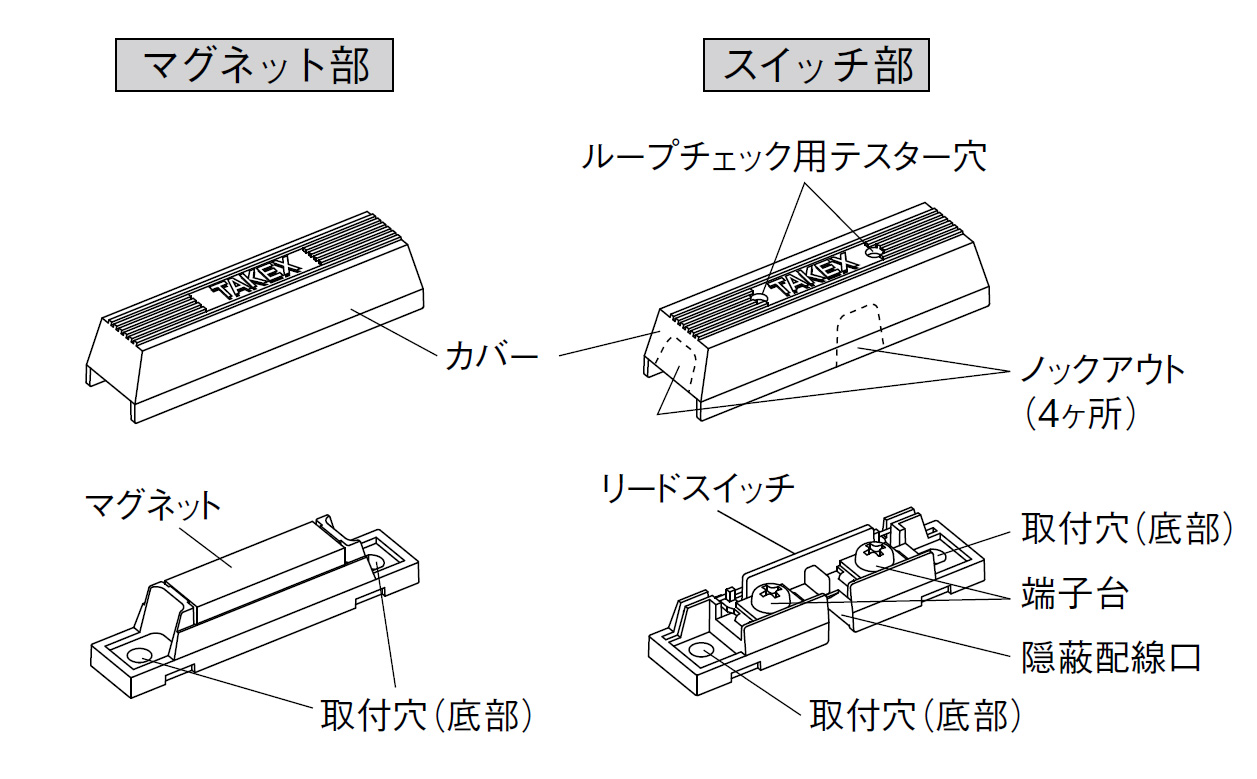

マグネットスイッチセット MG-103S(G) 製品画像

資料ダウンロード

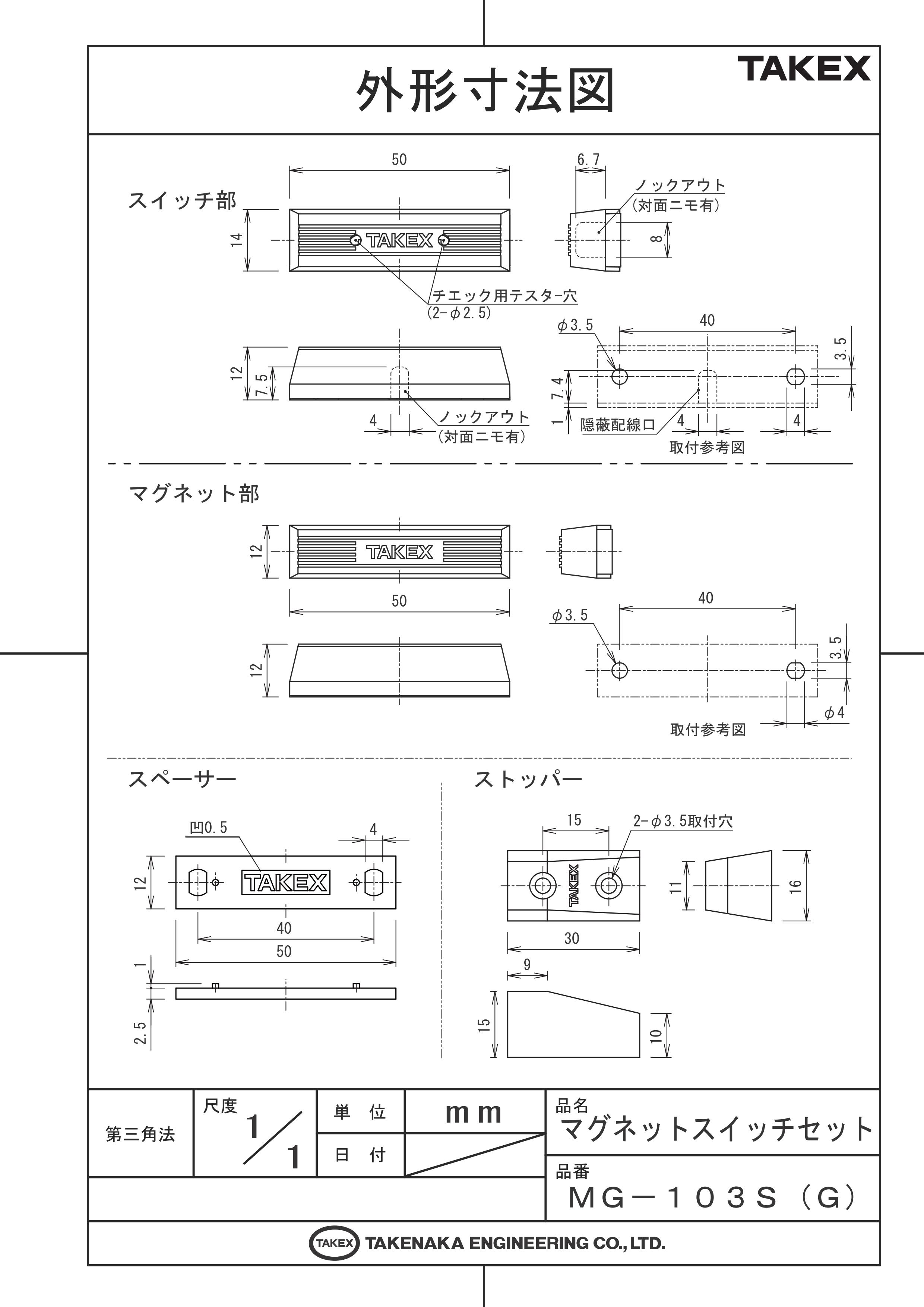

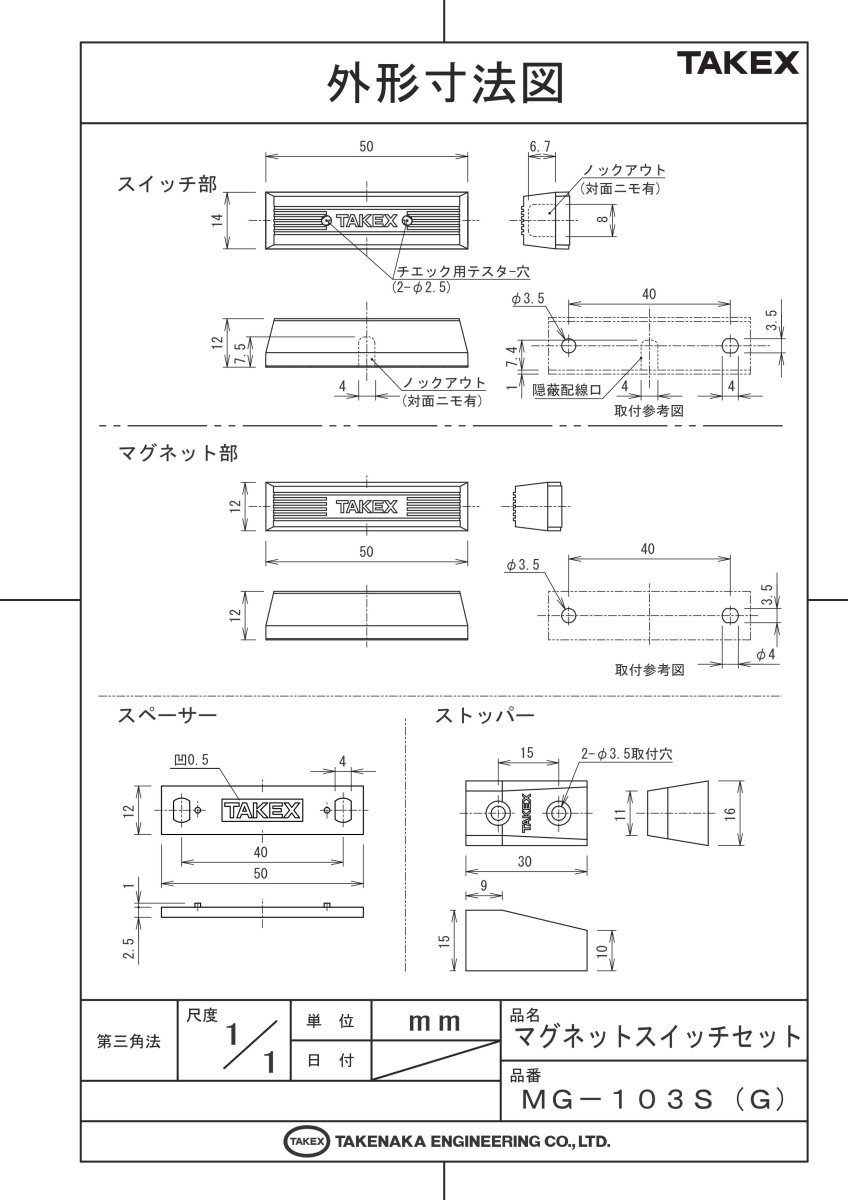

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 取付方法資料（PDF）

この製品が向いている用途

  • オフィスや店舗の出入口ドアの監視
  • 一般住宅・施設の引き違い窓の防犯
  • セキュリティシステムの警報入力端末
  • 点検頻度の高い商業施設の扉管理

導入前に確認したいポイント

  • 取付面が鉄扉などの磁性体でないか
  • スイッチとマグネットの隙間が15mm以内か
  • 窓の開閉時に干渉する段差がないか
  • 配線方式が端子接続（M3ネジ）で適合するか

特長

ループチェック用テスター孔を搭載

本体カバーの上面に2箇所のテスター孔を配置。カバーを外す手間なく、テスターリードを差し込むだけで回路の導通確認が可能です。完工時の全数チェックや定期点検の時間を大幅に短縮します。

高耐久リードスイッチ方式の採用

物理的な摩耗がない非接触のリードスイッチ方式により、定格負荷時で100万回という優れた開閉寿命を実現しました。頻繁に開閉される扉でも長期にわたって安定した性能を発揮します。

施工の柔軟性を高める「長穴」設計

取付穴が長穴形状になっているため、設置後にわずかな位置ズレが生じてもネジを緩めるだけで簡単に微調整が可能です。現場でのシビアな位置決め作業をサポートします。

4箇所の配線用ノックアウト

ベース部には上下左右の合計4箇所に配線用ノックアウトを備えています。露出配線、隠蔽配線のいずれにも柔軟に対応でき、現場の状況に合わせたスマートな仕上げが可能です。

段差や干渉を防ぐ充実の付属品

スイッチ部とマグネット部の段差を解消する「スペーサー」と、窓全開時の接触事故を防ぐ「ストッパー」が標準付属。別途オプションを手配することなく、標準的な窓・扉への設置が完結します。

インテリアに馴染むグレーカラー

落ち着いたグレー（G）の外観は、アルミサッシや店舗の建具などに自然に溶け込みます。意匠性を損なわずに防犯性能を付加することが可能です。

選定時に評価したい強み

  • 保守効率： カバー脱着不要のテスター孔で点検コストを抑制。
  • 信頼性： 接点接触抵抗200mΩ以下の高品質な信号伝達。
  • 施工性： スペーサー・ストッパー同梱で、あらゆる現場へ即座に対応。
  • 動作温度： -30℃から+50℃までの幅広い環境で動作可能。

施工・設置ガイド

確実な検知動作を維持するために、以下のガイドラインに従って施工してください。

項目 設計・施工上の考え方
最大セット距離 マグネットとスイッチの間隔は必ず15mm以内（余裕を持って10mm推奨）にしてください。
取付の向き スイッチ部内のリードスイッチがマグネット寄りに配置されるよう向きに注意してください。
磁性体（鉄扉）への取付 磁性体に取り付けると動作距離が短くなります。付属または別売のスペーサーで浮かせて設置してください。
窓（引き違い）への設置 外側窓に必ずストッパーを取り付け、内側窓との干渉による破損を防止してください。

トラブルシューティング

現象 推定原因 処置
扉を閉めてもループが閉じない セット距離が15mm超過、またはズレ過大 取付位置を調整し、15mm以内・ズレ5mm以内に修正
扉を開けても発報しない 接点の溶着（過負荷）、または残留磁気 ユニットの交換、またはスペーサーの使用
動作が不安定 セット距離が限界に近い、ネジの緩み 距離を10mm程度に接近させ、ネジを確実に締結

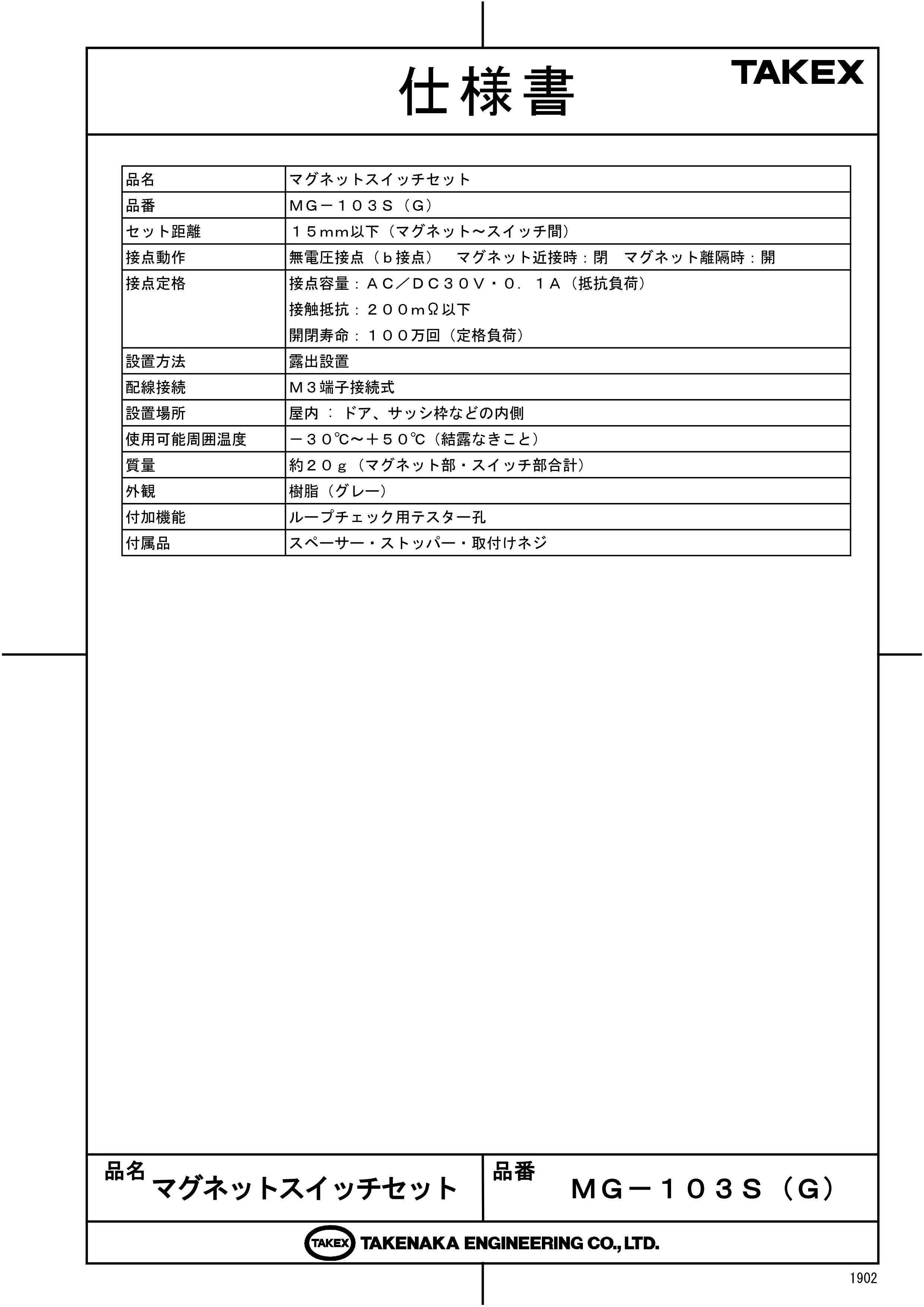

製品仕様

項目 内容
品名マグネットスイッチセット
品番ＭＧ－１０３Ｓ（Ｇ）
セット距離１５ｍｍ以下（マグネット〜スイッチ間）
接点動作無電圧接点（ｂ接点）　マグネット近接時：閉　マグネット離隔時：開
接点定格接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
接触抵抗：２００ｍΩ以下
開閉寿命：１００万回（定格負荷）
設置方法露出設置
配線接続Ｍ３端子接続式
設置場所屋内：ドア、サッシ枠などの内側
使用可能周囲温度－３０℃〜＋５０℃（結露なきこと）
質量約２０ｇ（マグネット・スイッチ部合計）
外観樹脂（グレー）
付加機能ループチェック用テスター孔
付属品スペーサー・ストッパー・取付けネジ

FAQ

Q：鉄扉に取り付ける際の注意点はありますか？ A：鉄などの磁性体に取り付けると磁力が吸収され、検知距離（セット距離）が短くなります。付属のスペーサー等を使用して、磁性体から離して設置してください。
Q：ループチェック用テスター孔はどう使いますか？ A：カバー表面の2つの穴にテスターのリードを差し込むことで、カバーを閉じたまま接点の開閉状態（導通）を確認できます。
Q：推奨される交換時期はありますか？ A：予防保全の観点から、設置後5年を目安に交換を推奨しています。環境や使用頻度により適切に管理してください。
Q：接点容量はどのくらいですか？ A：AC/DC 30V・0.1A（抵抗負荷）です。これを超える負荷を接続すると、接点溶着などの故障の原因となります。
Q：雨の当たる屋外でも使用できますか？ A：本製品は屋内専用です。雨の当たる場所や極端に湿度の高い場所での使用は避けてください。
Q：配線はどのように行いますか？ A：M3端子接続式を採用しています。本体ベースの端子台に配線を直接ネジ止めしてください。
Q：スイッチとマグネットの向きに決まりはありますか？ A：スイッチ部内のリードスイッチがマグネット側にくるように設置する必要があります。逆向きだと動作が不安定になる場合があります。
Q：引き違い窓に付ける場合の「ストッパー」の役割は何ですか？ A：窓を全開にした際、反対側の窓の側面がマグネット部にぶつかって脱落するのを防ぐための緩衝材です。
Q：配線抵抗に制限はありますか？ A：システム全体の配線抵抗と接点抵抗の合計が100Ω以下になるように電線径や距離を選定してください。
Q：MG-103とMG-103Sの違いは何ですか？ A：MG-103はバルク（50個単位）の本体のみ、MG-103Sは1セット単位の個装箱入りで、スペーサーやストッパーなどのオプションが同梱されています。
