マグネットスイッチセット ホワイト TAKEX 竹中エンジニアリング [MG-103S(W)]

マグネットスイッチセット ホワイト TAKEX 竹中エンジニアリング [MG-103S(W)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング マグネットスイッチ 防犯センサー 屋内用

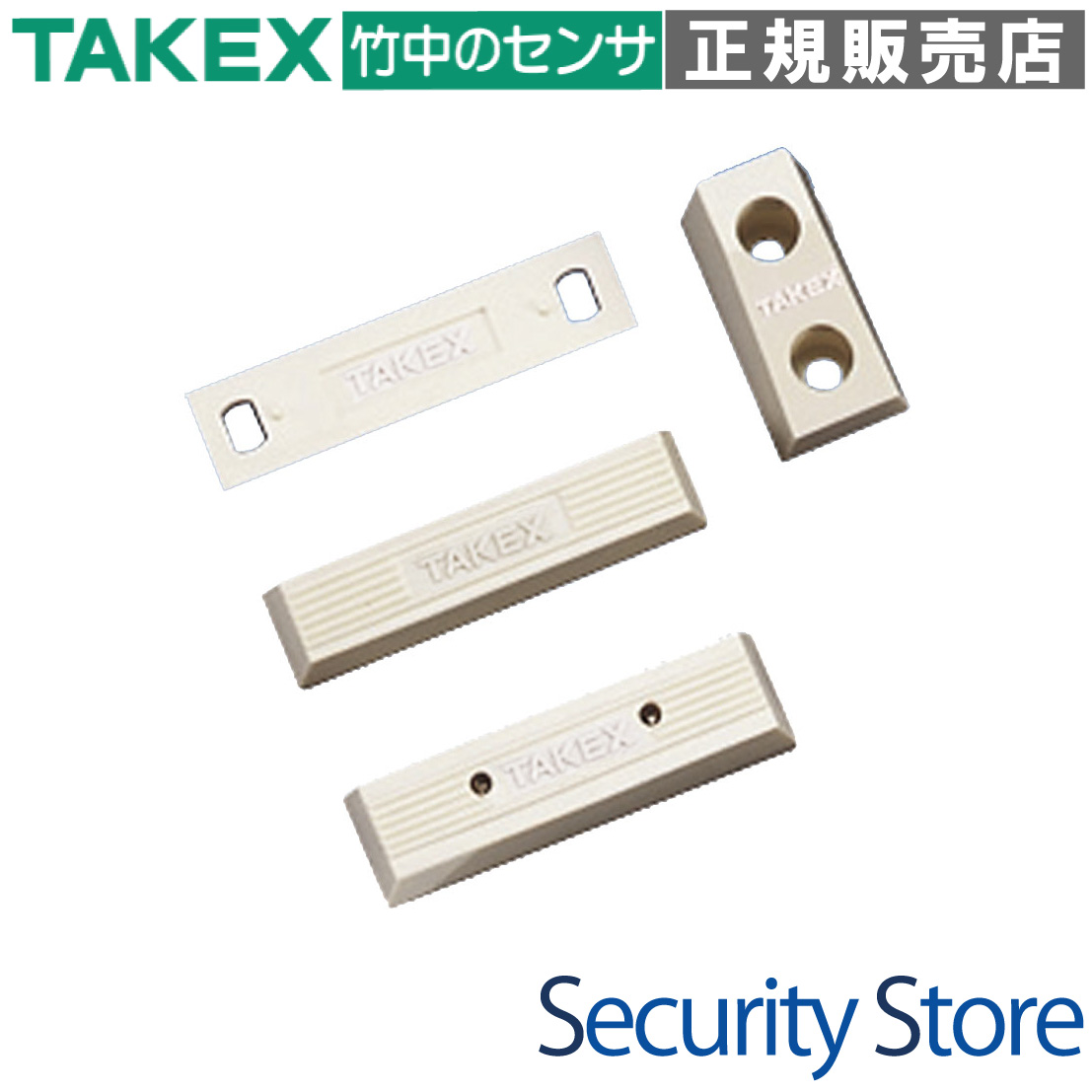

MG-103S(W) マグネットスイッチセット ホワイト

扉や窓の開閉を確実に検知する、高耐久なリードスイッチ方式の防犯センサーです。メンテナンスを容易にするテスター孔を装備し、施工に必要なスペーサーやストッパーが全て揃ったオールインワンセットとなっています。

  • 型番： MG-103S(W)
  • 製品名： マグネットスイッチセット ホワイト
  • 検知方式： リードスイッチ方式（非接触）
  • 主な用途： ドア・窓の開閉監視、侵入検知、設備連動
  • セット距離： 15mm以下
  • 接点仕様： 無電圧接点（b接点）

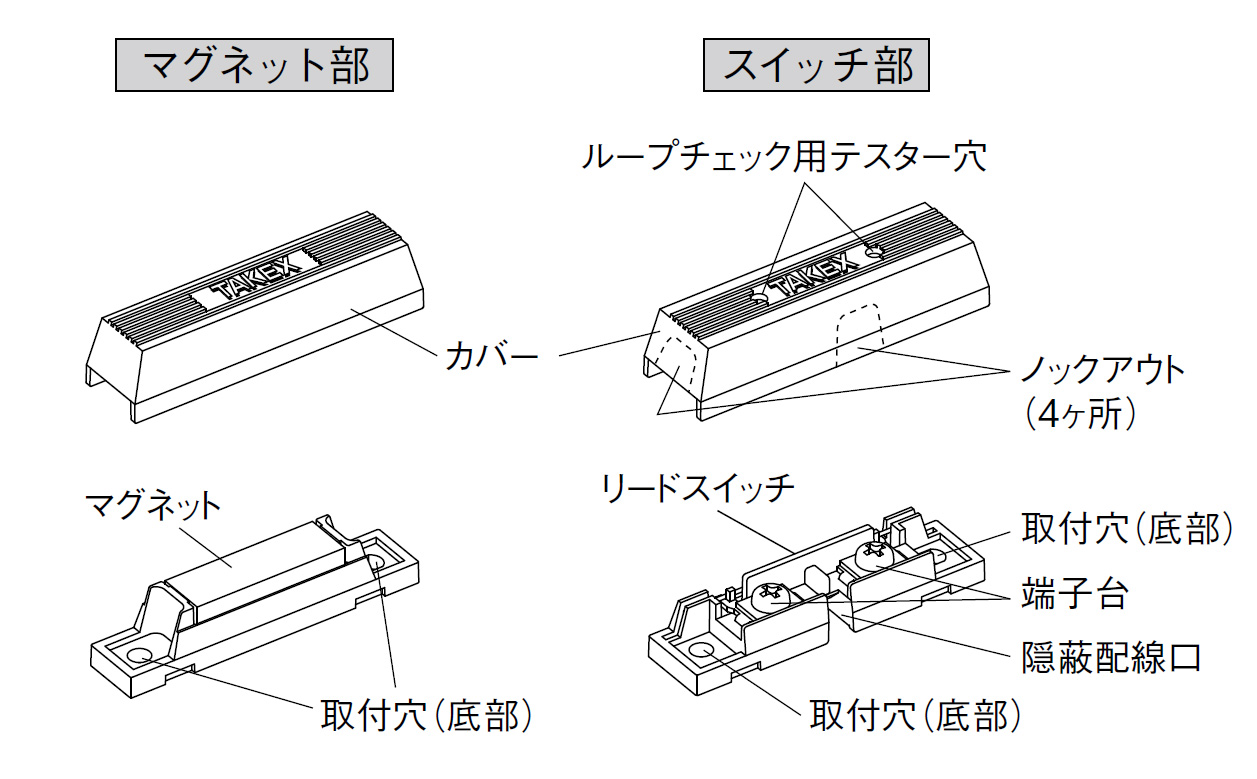

MG-103S(W) マグネットスイッチセット ホワイト 製品画像

資料ダウンロード

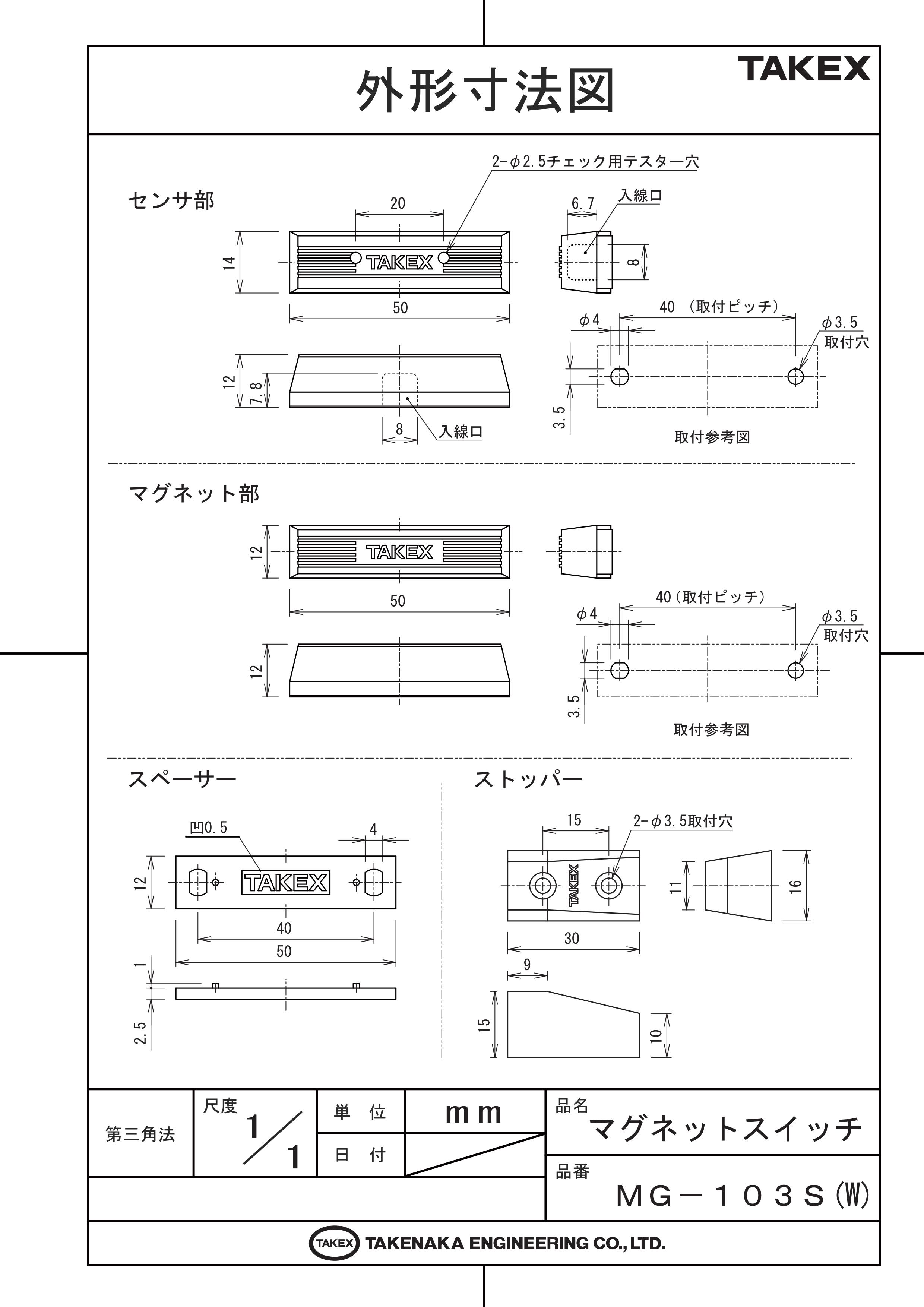

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • オフィスや店舗の出入口ドアの監視
  • 一般住宅のアルミサッシ窓の防犯
  • 倉庫やバックヤードの扉開閉検知
  • 警備システムや入退室管理の末端センサー

導入前に確認したいポイント

  • 設置面が鉄扉などの磁性体でないか
  • マグネットとスイッチの間隔（15mm以内）
  • 引き違い窓の場合はストッパーの設置スペース
  • 配線ルート（露出配線か隠蔽配線か）

特長

カバーを外さず点検できる「テスター孔」

スイッチカバーの上面にループチェック用のテスター孔を配置しています。カバーを閉じたままテスターリードを差し込むだけで回路の導通を確認できるため、施工後の最終確認や定期点検の作業効率が大幅に向上します。

100万回の開閉に耐える高耐久リードスイッチ

非接触のリードスイッチ方式を採用し、定格負荷時で100万回という優れた開閉寿命を実現しています。頻繁に開閉される店舗のドアなどでも、長期にわたって安定した性能を維持する信頼性の高い設計です。

あらゆる現場に対応する「セットモデル」

MG-103Sは、スイッチ本体とマグネットに加え、段差を解消するスペーサー、窓の破損を防ぐストッパー、取付ネジがすべてセットになっています。現場での急な段差対応や部材不足を防ぎ、スムーズな施工を支援します。

自由度の高い配線とスライドカバー構造

ベース部分には4箇所の配線用ノックアウトを備えており、上下左右あらゆる方向からの配線に対応可能です。また、カバーはスライド式で着脱しやすく、端子台への接続もスムーズに行えるよう配慮されています。

磁性体（鉄扉）への設置にも柔軟に対応

通常、鉄扉などの磁性体にマグネットスイッチを設置すると検知距離が短くなりますが、付属のスペーサーを使用することで磁力の影響を抑え、安定したセット距離を確保することができます。

意匠性を損なわないスリムなデザイン

横幅わずか14mmのスリムな形状により、サッシ枠やドアの狭い隙間にも目立たず設置可能です。ホワイトカラーは現代的なオフィスや住宅の建具によく馴染み、設置場所の雰囲気を壊しません。

選定時に評価したい強み

  • メンテナンス性： テスター孔により、運用開始後の保守点検コストを抑制できます。
  • 施工完結型： スペーサー・ストッパーが同梱されており、追加部材の選定手間を省けます。
  • 長期信頼性： 100万回の動作実績があり、BtoBの厳しい運用環境にも対応します。
  • 設置自由度： ノックアウトと長穴設計により、現場の状況に合わせた微調整が容易です。

施工・設置ガイド

確実な動作のために、マグネット部とスイッチ部の距離は15mm以内、上下左右のズレは5mm以内に収まるよう設置してください。引き違い窓に設置する場合は、外側窓に必ず付属のストッパーを取り付け、全開時に窓同士が接触してセンサーを破損させないよう保護してください。

確認項目 この製品での考え方
設置面の材質 木製・樹脂・アルミ扉はそのまま設置可能。鉄扉は付属スペーサーを併用。
セット距離 15mm以内。磁性体に設置する場合は、実測で動作を確認してください。
配線方法 M3端子接続。隠蔽配線口からの直接入線も可能です。
設置方向 リードスイッチがマグネット側にくるようにスイッチ部の向きを合わせます。

トラブルシューティング

現象 推定原因 処置
扉を閉めてもループが閉まらない セット距離が15mmを超えている、またはズレが大きい 取付位置を調整し、15mm以内に接近させます。
扉を開けても発報しない リードスイッチの接点溶着、または残留磁気の影響 ユニットを交換、またはスペーサーで磁性体から離します。
動作が不安定 セット距離が限界値に近い、またはネジの緩み 距離を10mm程度まで詰め、ネジを確実に締め直します。

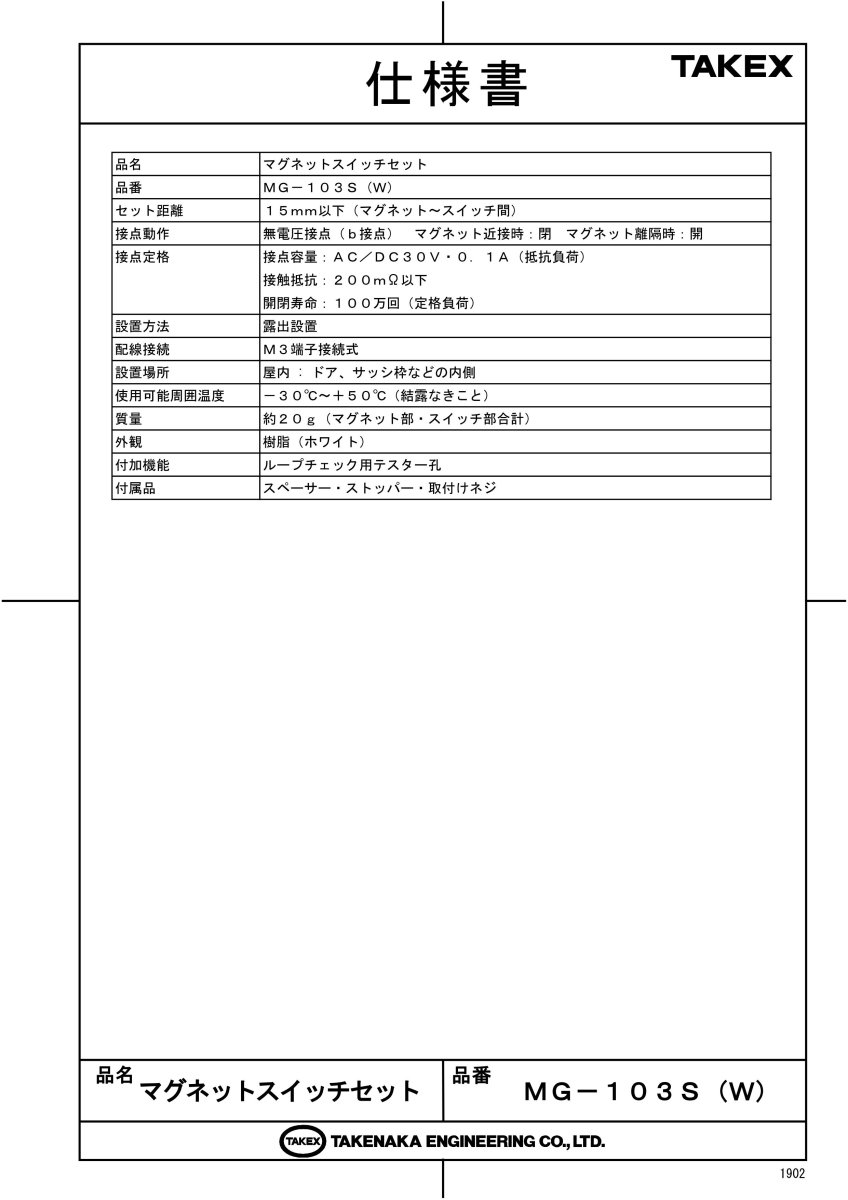

製品仕様

項目 内容
品名 マグネットスイッチセット
品番 ＭＧ－１０３Ｓ（Ｗ）
セット距離 １５ｍｍ以下（マグネット〜スイッチ間）
接点動作 無電圧接点（ｂ接点）　マグネット近接時：閉　マグネット離隔時：開
接点定格 接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
接触抵抗：２００ｍΩ以下
開閉寿命：１００万回（定格負荷）
設置方法 露出設置
配線接続 Ｍ３端子接続式
設置場所 屋内：ドア、サッシ枠などの内側
使用可能周囲温度 －３０℃〜＋５０℃（結露なきこと）
質量 約２０ｇ（マグネット・スイッチ部合計）
外観 樹脂（ホワイト）
付加機能 ループチェック用テスター孔
付属品 スペーサー・ストッパー・取付けネジ

FAQ

Q：テスター孔はどのように使用しますか？ A：カバーを閉じた状態で、上面の2つの穴にテスターのリードを差し込むことで、導通状態を確認できます。
Q：鉄製の扉にも設置できますか？ A：可能です。ただし、鉄扉に直接取り付けると磁力が弱まり動作が不安定になるため、付属のスペーサーを使用して設置面から離してください。
Q：MG-103とMG-103Sの違いは何ですか？ A：MG-103はバルクパックで、MG-103Sは1個ずつのセット販売です。またMG-103Sにはスペーサーとストッパーが標準付属しています。
Q：配線距離はどのくらいまで伸ばせますか？ A：配線抵抗と接点抵抗の合計が100Ω以下になるようにしてください。目安として0.5mm^2の電線で約1,500m程度です。
Q：屋外で使用できますか？ A：本製品は屋内専用です。雨水のかかる場所や湿度の高い屋外での使用は避けてください。
Q：b接点とはどのような動作ですか？ A：マグネットが近づいている（扉が閉まっている）時に回路が閉じ、マグネットが離れる（扉が開く）と回路が開く動作です。
Q：ストッパーはなぜ必要なのですか？ A：引き違い窓などで、窓を全開にした際に反対側の窓がマグネット部にぶつかって脱落・破損するのを防ぐために必要です。
Q：交換時期の目安を教えてください。 A：納入後5年を推奨交換目安としています。環境や使用頻度に応じて、テスター孔を用いた定期的な点検を推奨します。
Q：逆向きに取り付けても動作しますか？ A：スイッチ内部のリードスイッチがマグネット側に来るように向きが決まっています。逆向きに付けると動作が不安定になるため、推奨の向きで設置してください。
Q：ネジ止め以外の設置方法はありますか？ A：基本的には付属のネジによる固定を推奨します。両面テープ等は経年劣化により脱落し、誤報の原因となる可能性があるため推奨されません。
