マグネットスイッチセット ブラウン TAKEX 竹中エンジニアリング [MG-103S(B)]

マグネットスイッチセット ブラウン TAKEX 竹中エンジニアリング [MG-103S(B)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マグネットスイッチ 防犯センサー 屋内用

MG-103S(B) マグネットスイッチセット ブラウン

MG-103S(B)は、扉や窓の開閉状態を非接触で検知するリードスイッチ方式のマグネットスイッチです。カバーを外さずに導通確認ができるテスター孔を装備し、メンテナンス性に優れたBtoB向けのプロ仕様モデルです。

  • 型番： MG-103S(B)
  • 製品名： マグネットスイッチセット（ブラウン）
  • 検知方式： リードスイッチ方式（非接触）
  • 主な用途： ドア・サッシ窓の開閉監視、侵入検知、設備連動
  • 設置場所： 屋内（露出設置、M3端子接続）
  • 接点仕様： 無電圧接点（b接点）、AC/DC 30V・0.1A

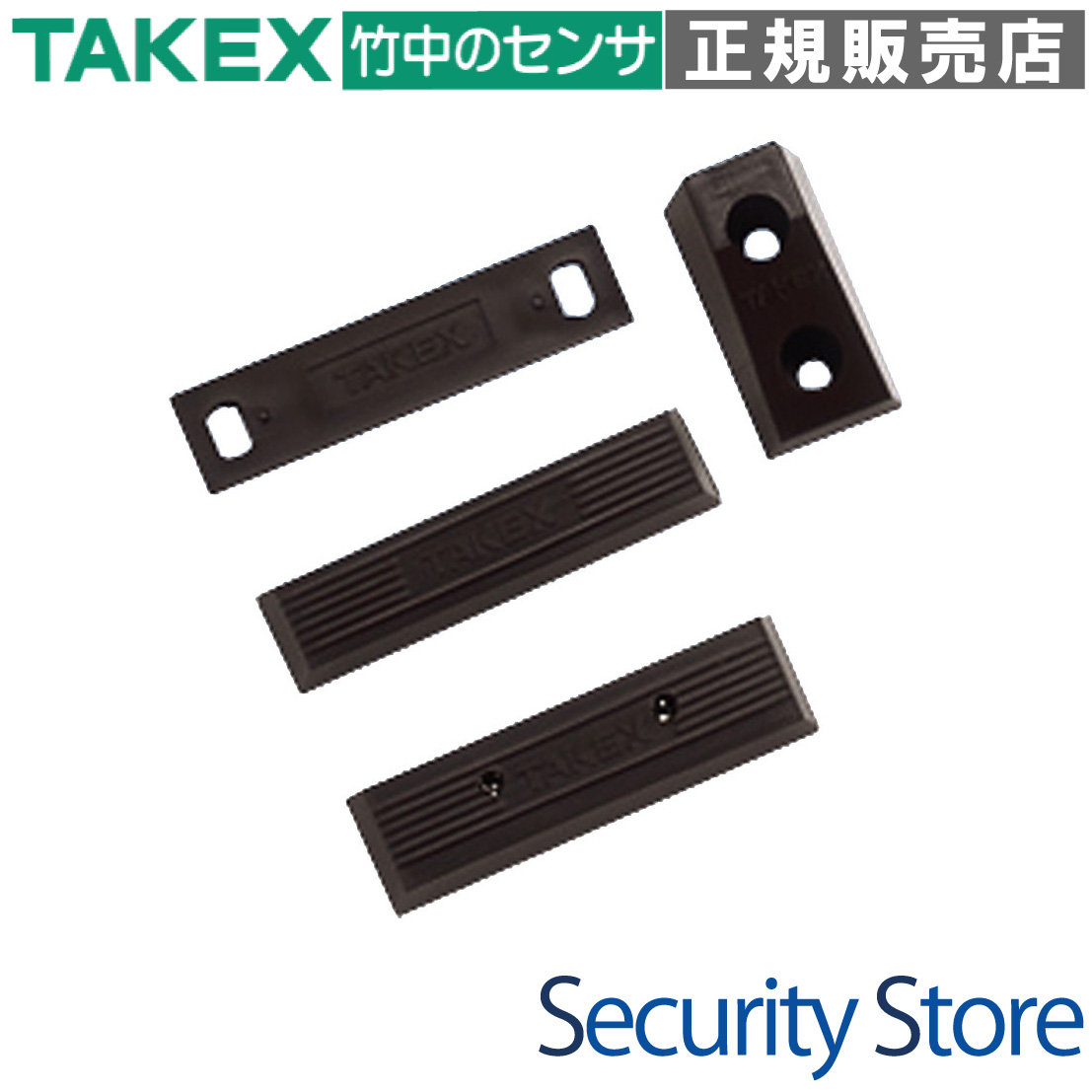

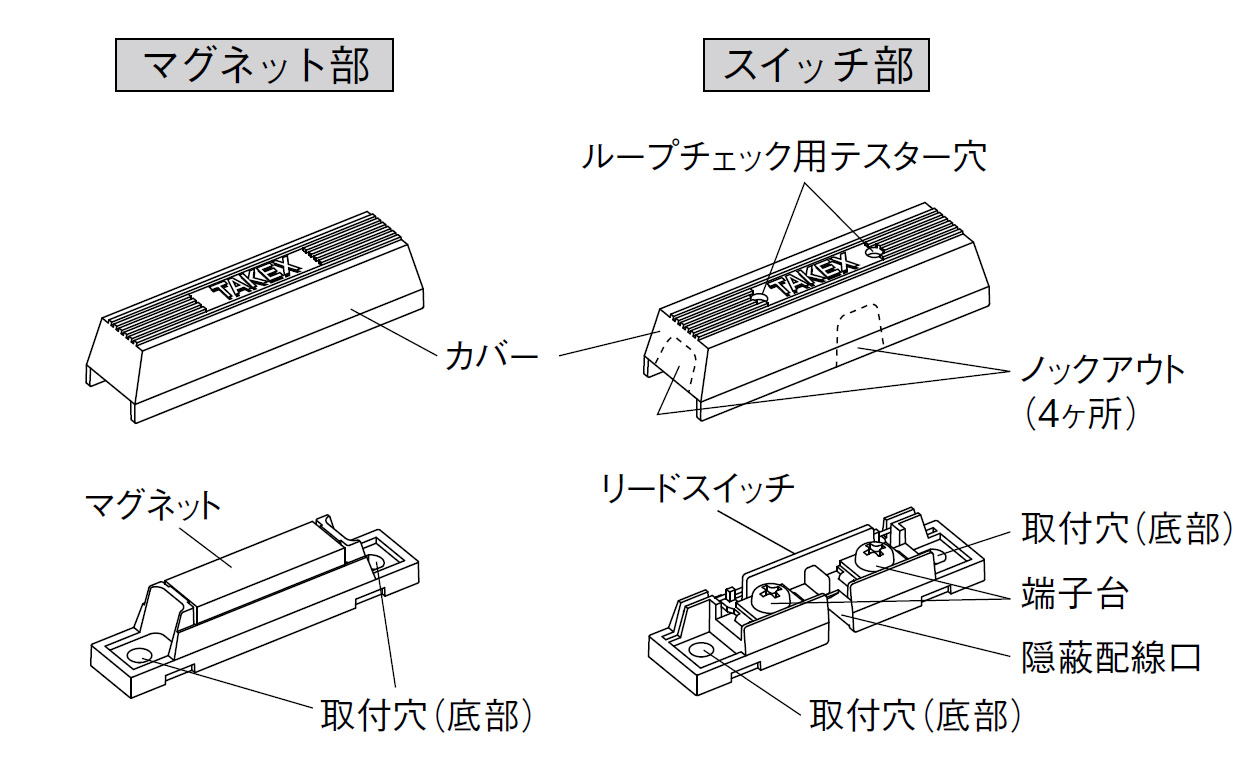

MG-103S(B) マグネットスイッチセット ブラウンの製品画像

資料ダウンロード

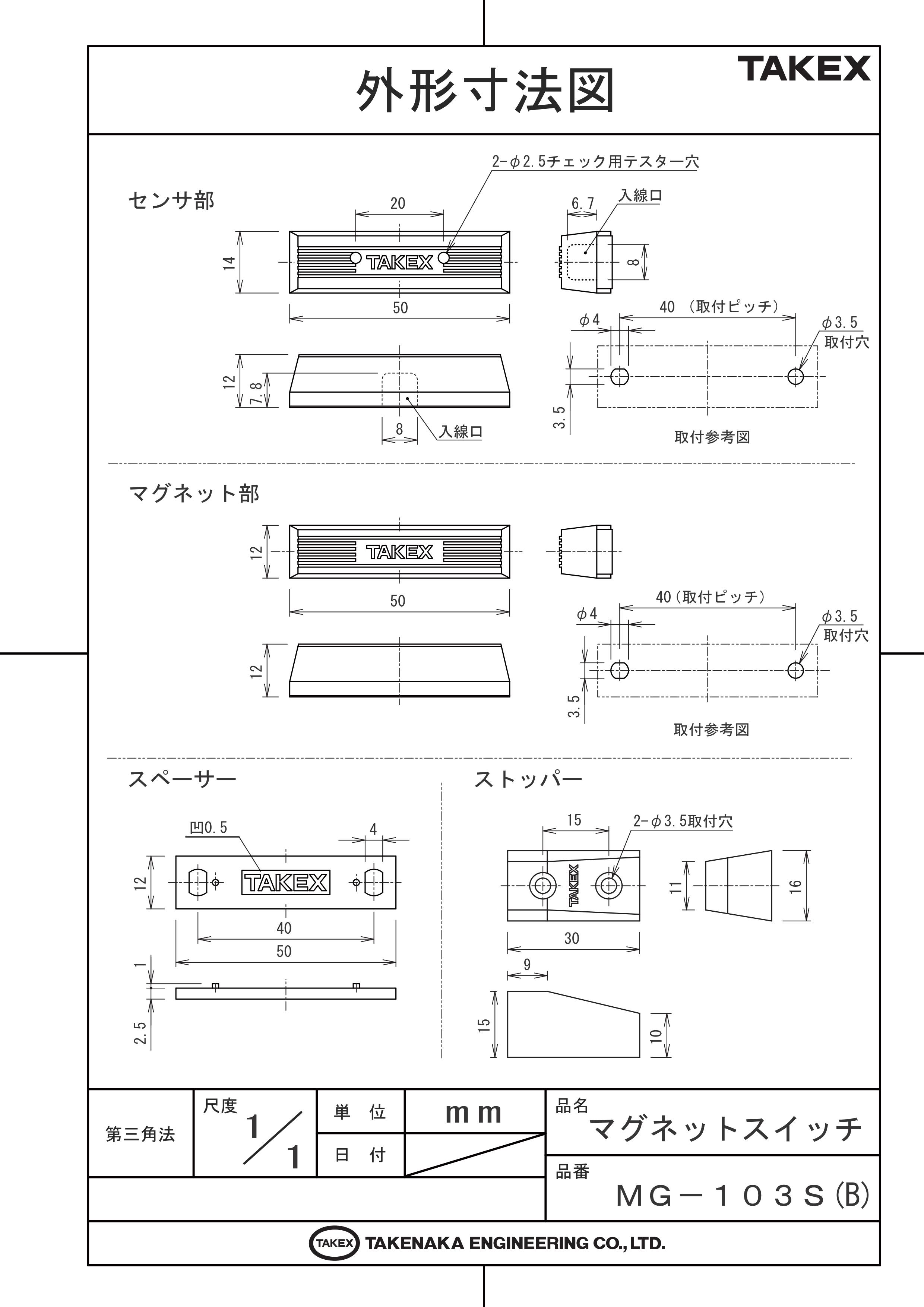

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 汎用型マグネットスイッチ取付方法（PDF）

この製品が向いている用途

  • オフィス・店舗の出入り口監視
  • 住宅・ビルのアルミサッシ窓の警備
  • サーバーラックやキャビネットの開閉検知
  • 空調・照明連動などの設備制御用センサー

導入前に確認したいポイント

  • 取付面が鉄などの磁性体でないか（スペーサーが必要）
  • マグネットとスイッチの隙間が15mm以内か
  • 接続するコントローラの監視入力仕様（b接点対応）
  • 設置場所のカラー（ブラウン以外にグレー・白・黒あり）

特長

ループチェック用テスター孔を装備

スイッチカバー上面にテスターリードを直接差し込める「テスター孔」を設けています。工事後の動作確認や定期点検時に、カバーを脱着する手間をかけることなく、迅速かつ確実にループチェックを行うことが可能です。

施工を容易にする柔軟な設計

取付穴が長穴形状になっているため、設置後の微細な位置調整が容易です。また、ベース部には4箇所の配線用ノックアウトが備わっており、露出配線・隠蔽配線問わず、あらゆる方向からの入線に対応します。

高耐久・長寿命なリードスイッチ方式

非接触のリードスイッチを採用しており、定格負荷時で100万回の開閉寿命を誇ります。物理的な摩耗が少ないため、頻繁に開閉されるドアや窓でも長期にわたり安定した性能を維持します。

段差や磁性体に対応するスペーサー付属

「MG-103S」セットモデルには、スイッチ部とマグネット部のズレ（段差）を解消するための専用スペーサーが標準付属しています。また、鉄扉などの磁性体に設置する際の磁気干渉を防ぐ際にも活用できます。

窓の全開を考慮したストッパー機能

引き違い窓の外側窓に設置する際、窓を全開にした時の干渉を防ぐためのストッパーが付属しています。マグネット部への物理的な衝突を防ぎ、機器の脱落や破損のリスクを低減します。

信頼のM3端子接続式

配線接続には確実な結線が可能なM3ネジ端子を採用しています。リード線直出しタイプと比較して、現場での配線長調整が容易であり、メンテナンス時の交換作業もスムーズに行えます。

選定時に評価したい強み

  • 抜群の施工性： カバーを閉じたままテスターで確認できる現場重視の設計。
  • オールインワン： スペーサー、ストッパー、取付ネジが揃っており別途手配が不要。
  • 信頼のTAKEXブランド： 警備業界で長年の実績を持つ高い検知精度と耐久性。
  • 環境適応性： -30℃から+50℃までの幅広い温度範囲に対応し、過酷な屋内環境でも動作。

施工・設置ガイド

確実な検知を行うため、以下の設置条件を遵守してください。特に磁性体（鉄扉）への設置時はセット距離が変化するため、付属のスペーサーの併用を強く推奨します。

確認項目 この製品での考え方
最大セット距離 15mm以内（マグネット部とスイッチ部をこの距離内に設置してください）
取付許容ズレ 上下・左右ともに5mm以内を推奨
設置の向き スイッチ部内のリードスイッチがマグネット部寄りになるよう配置（逆向き不可）
鉄扉への取付 スペーサーを必ず使用し、磁性体から離してセット距離を確保する

トラブルシューティング

現象 推定原因 処置
扉を閉めてもループが閉まらない セット距離が15mm以上離れている 取付位置を調整し、15mm以内に接近させる
扉を開けても発報しない リードスイッチの接点溶着 定格を超える負荷がかかった可能性あり。ユニットを交換。
動作が時々不安定になる 磁性体による残留磁気の影響 スペーサーを追加して磁性体から離す

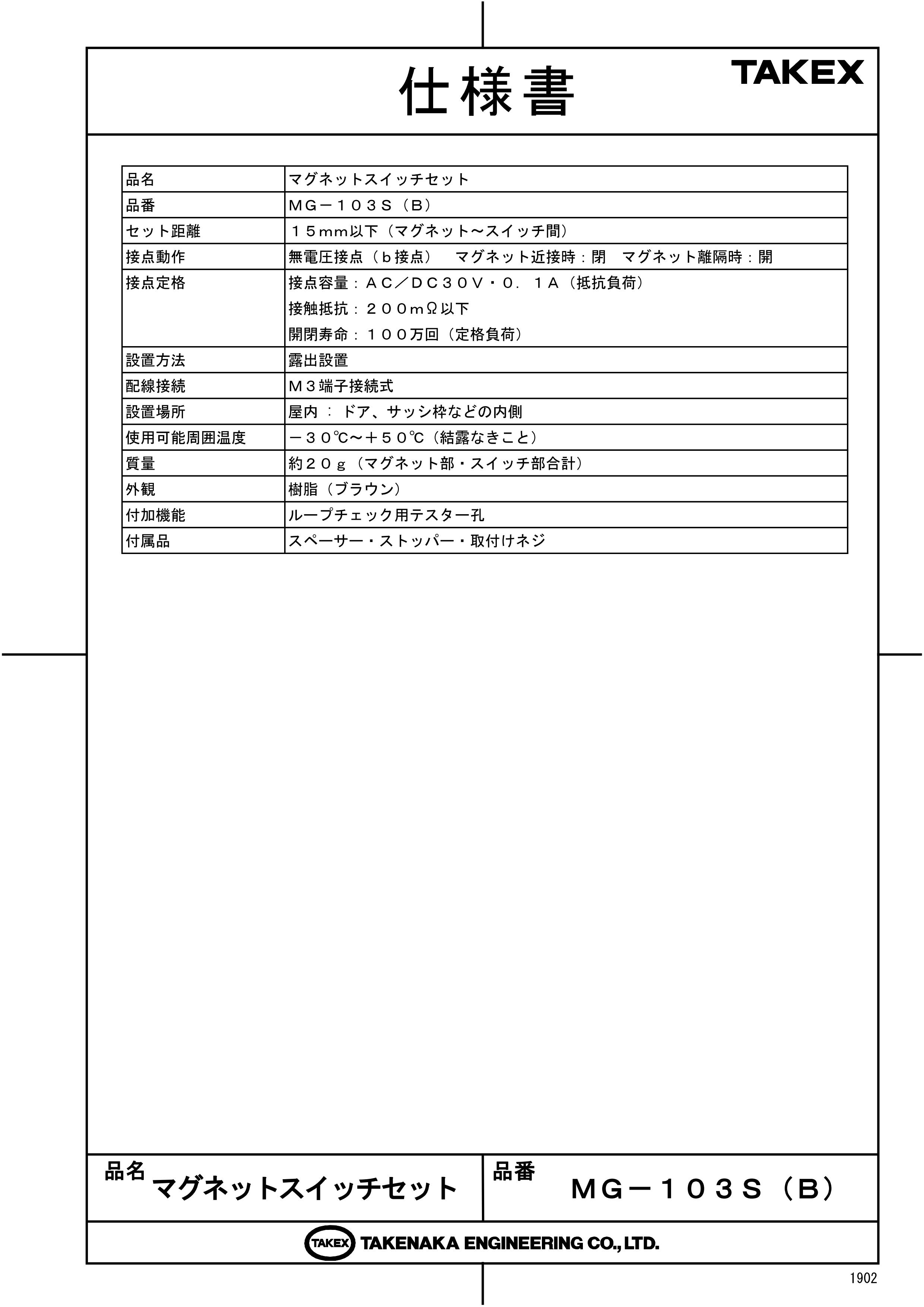

製品仕様

項目 内容
品名 マグネットスイッチセット
品番 ＭＧ－１０３Ｓ（Ｂ）
セット距離 １５ｍｍ以下（マグネット〜スイッチ間）
接点動作 無電圧接点（ｂ接点）　マグネット近接時：閉　マグネット離隔時：開
接点定格 接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
接触抵抗：２００ｍΩ以下
開閉寿命：１００万回（定格負荷）
設置方法 露出設置
配線接続 Ｍ３端子接続式
設置場所 屋内：ドア、サッシ枠などの内側
使用可能周囲温度 －３０℃〜＋５０℃（結露なきこと）
質量 約２０ｇ（マグネット・スイッチ部合計）
外観 樹脂（ブラウン）
付加機能 ループチェック用テスター孔
付属品 スペーサー・ストッパー・取付けネジ

FAQ

Q：鉄製の扉に取り付ける際、注意点はありますか？ A：鉄などの磁性体に直接取り付けると磁力が逃げ、セット距離が極端に短くなります。必ず付属のスペーサー等を用いて、磁性体から離して設置してください。
Q：配線はどのくらいの距離まで延長可能ですか？ A：電線の太さによりますが、0.3mm^2以上の電線で1,000m（往復）までが目安です。配線抵抗と接点抵抗の合計が100Ω以下になるように設計してください。
Q：テスター孔はどのように使用しますか？ A：カバー上面にある2つの穴にテスターリードを差し込みます。カバーを開けずに回路の導通状態を確認でき、保守点検時間を短縮できます。
Q：MG-103とMG-103Sの違いは何ですか？ A：MG-103はバルクパック（50個セット）、MG-103Sは1セット単位の個包装モデルです。MG-103Sにはスペーサーやストッパーが付属します。
Q：a接点（マグネット近接時に開）のモデルはありますか？ A：本製品はb接点（マグネット近接時に閉）専用です。用途に応じてコントローラ側の設定で極性を反転させてください。
Q：屋外での使用は可能ですか？ A：本製品は屋内専用です。雨水がかかる場所や高湿度の環境での使用は避けてください。
Q：寿命はどのくらいですか？ A：定格負荷時で100万回の開閉寿命があります。ただし、予防保全の観点から、設置後5年を目安に点検・交換を推奨しています。
Q：接点定格を超える機器を接続しても大丈夫ですか？ A：いいえ、AC/DC30V・0.1Aを超えると接点の溶着や故障の原因となります。大きな負荷を制御する場合は必ずリレーを介してください。
Q：取付穴のピッチを教えてください。 A：スイッチ部・マグネット部ともに40mmです。
Q：どのような色のバリエーションがありますか？ A：ブラウン（B）のほか、グレー（G）、ホワイト（W）、ブラック（BL）がございます。
