マグネットスイッチ TAKEX 竹中エンジニアリング [MG-450]

マグネットスイッチ TAKEX 竹中エンジニアリング [MG-450]

販売価格: 会員のみ販売

商品詳細

TAKEX 防犯センサー マグネットスイッチ 屋内用

MG-450 マグネットスイッチ（リード線450cm）

MG-450は、450cmという長尺のリード線を標準装備した、施工性に優れたマグネットスイッチです。 薄型設計のマグネットを採用しており、クロス扉（引き違い扉）のような狭い隙間への設置にも最適です。

  • 型番： MG-450
  • 製品名： マグネットスイッチ
  • 方式 / カテゴリ： リード線接続式 / 露出設置型
  • 主な用途： 扉・窓の開閉検知、セキュリティシステムへの信号入力
  • 設置場所 / 対応環境： 屋内露出（グレー色）
  • 特筆仕様： 450cmロングリード線、2mm厚薄型マグネット

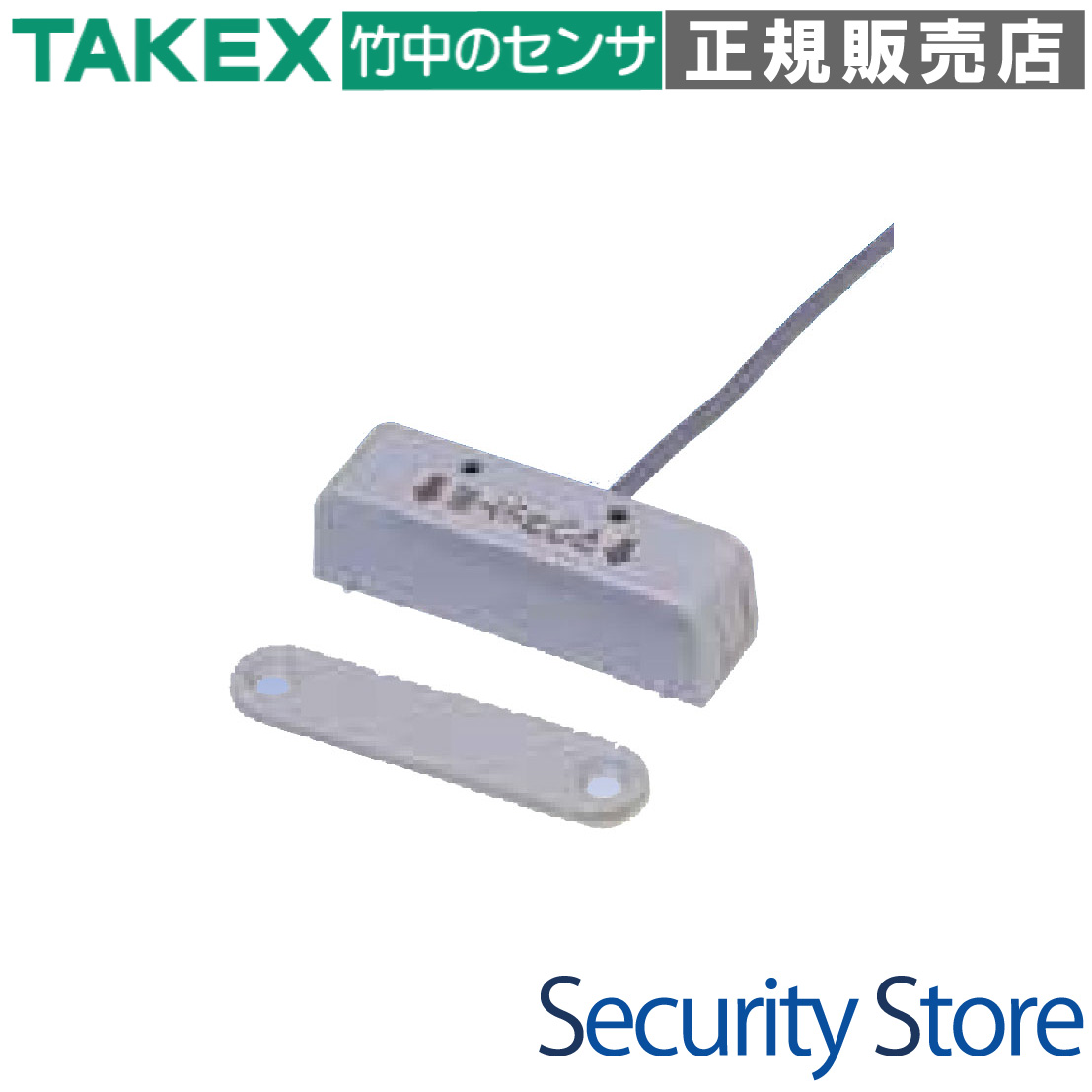

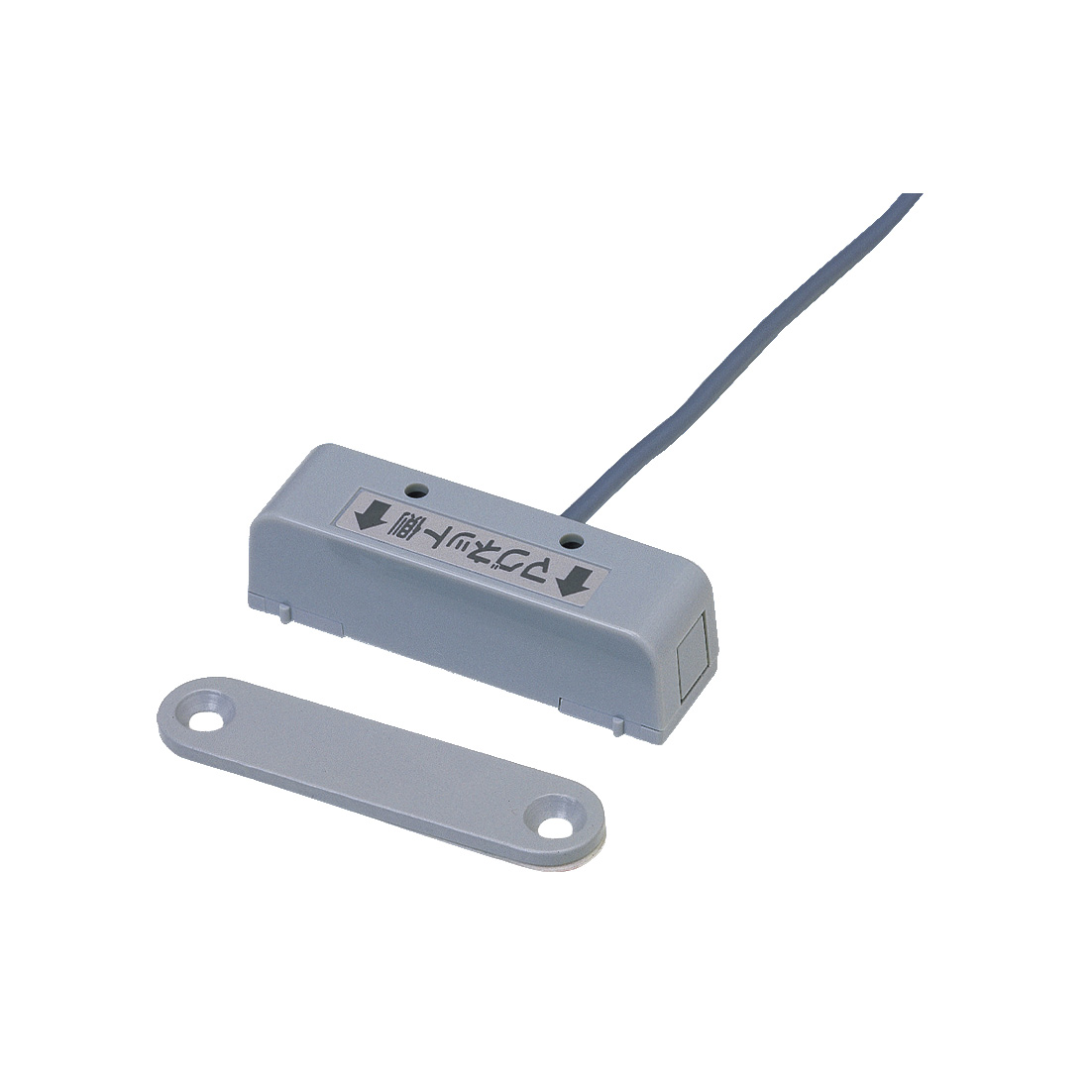

マグネットスイッチ MG-450 製品画像

資料ダウンロード

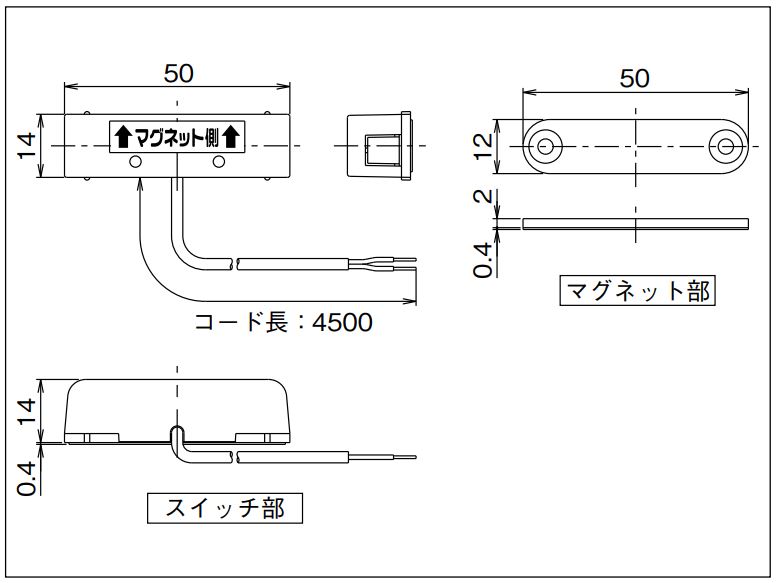

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • セキュリティシステムの窓・ドア検知
  • 引き違い扉（クロス扉）の開閉監視
  • 配線距離が必要な大型建具への設置
  • IoT機器への開閉信号入力用センサー

導入前に確認したいポイント

  • 設置場所は屋内であること（防水非対応）
  • マグネットとスイッチの間隔が20mm以内か
  • グレー色が設置場所の意匠に合うか
  • 接続先の機器がDC30V 0.5A以下か

特長

余裕のある450cmロングリード線

標準で450cmのリード線が接続されています。天井裏のジャンクションボックスや中継端子台まで、結線なしで直接配線しやすいため、施工の手間を大幅に削減し、結線不良のリスクも低減します。

2mm厚の超薄型マグネットを採用

マグネット部の厚みをわずか2mmに抑えています。これにより、一般的なマグネットスイッチでは干渉してしまうようなクロス扉（引き違い戸）の隙間など、制限のある場所への設置を可能にしました。

確実な検知を実現する20mmセット距離

マグネットとスイッチ本体のセット距離は20mm以下に設定されています。多少の建具のガタつきや取り付け位置のズレがあっても、安定して開閉状態を検知できる実用的な仕様です。

汎用性の高い接点定格

接点定格はDC30V・0.5Aに対応しています。警備用コントローラだけでなく、PLC（シーケンサ）やIoTゲートウェイなどのデジタル入力（DI）用センサーとしても幅広く活用いただけます。

落ち着いたグレーの樹脂筐体

目立ちにくいグレー色の樹脂筐体を採用しています。オフィスビル、工場、店舗など、さまざまな屋内施設の扉枠やサッシの色調に馴染みやすく、設置後の違和感を最小限に抑えます。

露出設置による容易なメンテナンス

露出設置型のため、既存の扉や窓に対しても後付けが容易です。施工後の動作確認や、将来的な位置調整、点検作業もスムーズに行える設計となっています。

選定時に評価したい強み

  • 長尺配線： 450cmリード線により、追加の電線接続作業を最小化
  • 薄型設計： 2mm厚マグネットで、狭い引き違い扉にも対応可能
  • 安定性： 300mΩ以下の低い接触抵抗により、確実な信号伝達を実現
  • 施工性： リード線接続式かつ露出型で、迅速な取り付けが可能

施工・設置ガイド

本製品は屋内専用です。マグネットと本体を平行に取り付け、ドアを閉めた状態での間隔が20mm以内になるよう調整してください。リード線の引き回し時は、扉の開閉時に線を挟み込まないよう注意して固定してください。

確認項目 MG-450 での考え方
配線準備 450cmの線がついているため、近距離なら別途配線材は不要です。
マグネットの厚み 2mm。非常に薄いため、扉同士の重なり部分にも設置可能です。
設置環境 屋内専用です。屋外や水のかかる場所は避けてください。
動作確認 テスター等で導通を確認し、20mm以内で接点が動作することを見てください。

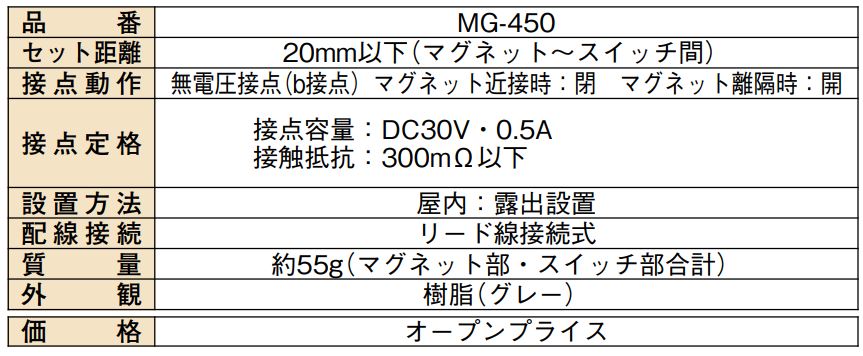

製品仕様

項目 内容
品名 マグネットスイッチ
品番 ＭＧ－４５０
セット距離 ２０ｍｍ以下（マグネット〜スイッチ間）
接点定格 接点容量：ＤＣ３０Ｖ・０．５Ａ
接触抵抗：３００ｍΩ以下
設置方法 屋内：露出設置
配線接続 リード線接続式（配線長450cm）
質量 約５５ｇ（マグネット・スイッチ部合計）
外観 樹脂（グレー）

FAQ

Q：リード線の長さは何cmですか？ A：MG-450のリード線長は450cmです。広範囲の配線に便利です。
Q：引き違い扉の隙間に設置できますか？ A：はい、マグネット部が2mmと薄型のため、隙間の少ないクロス扉でも設置可能です。
Q：屋外で使用することは可能ですか？ A：いいえ、本製品は屋内専用・露出設置仕様となっております。
Q：どのくらいの距離まで離れても反応しますか？ A：マグネットとスイッチの間隔が20mm以下で動作する仕様になっています。
Q：接点容量を教えてください。 A：DC30V・0.5A以下となっております。
Q：製品の色は何色ですか？ A：樹脂製のグレー色となっております。
Q：取り付けには何が必要ですか？ A：本体を固定するためのネジ等が必要です（露出設置用）。
Q：接触抵抗はどの程度ですか？ A：300mΩ以下となっております。
Q：セット内容を教えてください。 A：スイッチ本体（リード線付き）と、マグネット部がセットになっています。
Q：IoTデバイスの信号入力用に使えますか？ A：はい、無電圧接点入力に対応した多くのIoTデバイスや監視機器で使用可能です。
