埋込用マグネットスイッチ TAKEX 竹中エンジニアリング [MG-103TU]

埋込用マグネットスイッチ TAKEX 竹中エンジニアリング [MG-103TU]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 埋込型マグネットスイッチ 防犯・侵入検知 屋内用

MG-103TU 埋込用マグネットスイッチ

MG-103TUは、ドアや窓の開閉を検知し、セキュリティシステムへ信号を送るための埋込型マグネットスイッチです。 本体を枠内に完全に収納する隠蔽型設計により、建物の意匠性を損なうことなく、強固な警戒ラインを構築できます。

  • 型番： MG-103TU
  • 方式： 磁気リードスイッチ方式（パッシブ型）
  • 主な用途： ホテル、オフィス、高級建築物のドア・サッシ開閉監視
  • 設置場所： 屋内埋込専用（ドア枠、サッシ枠など）
  • 接点定格： AC/DC 30V・0.1A以下（抵抗負荷）

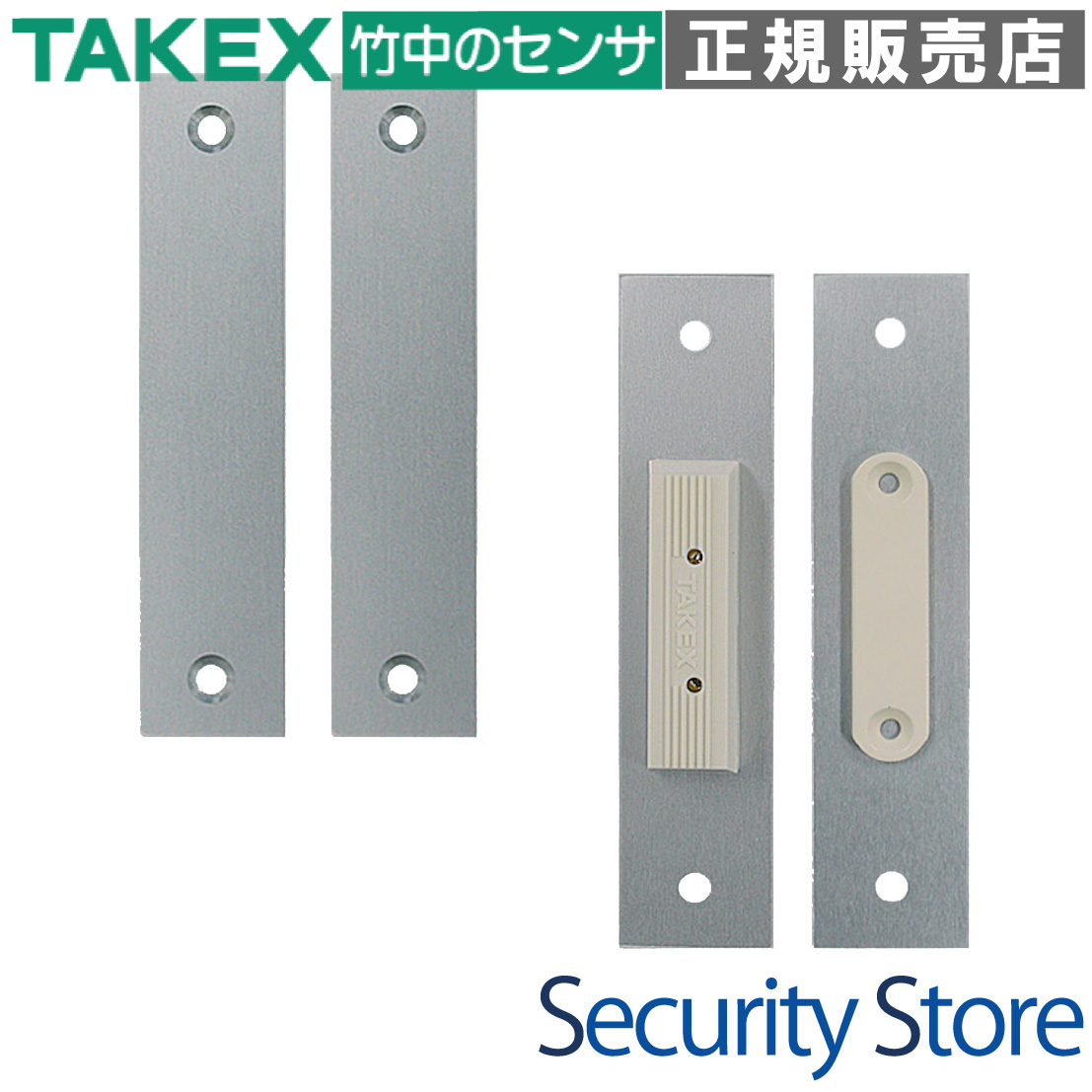

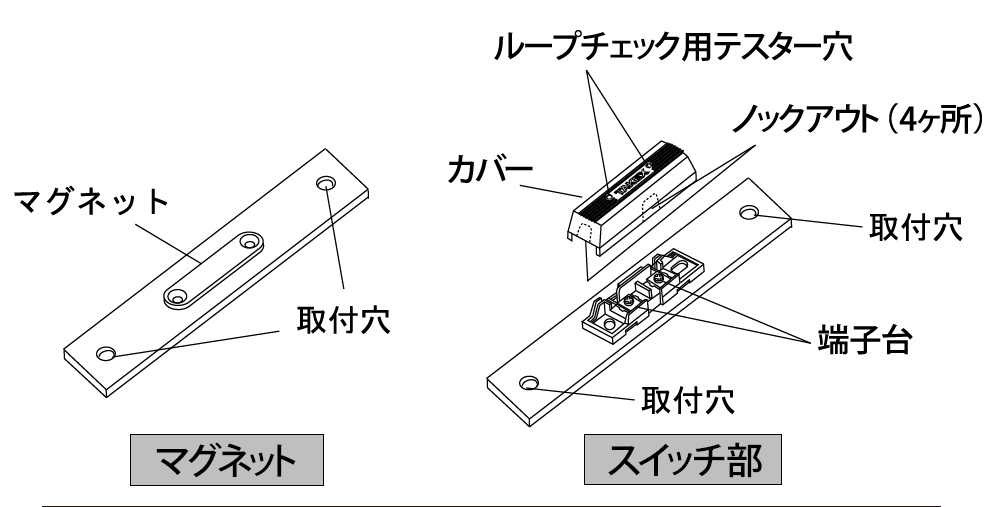

埋込用マグネットスイッチ MG-103TU 外観画像

資料ダウンロード

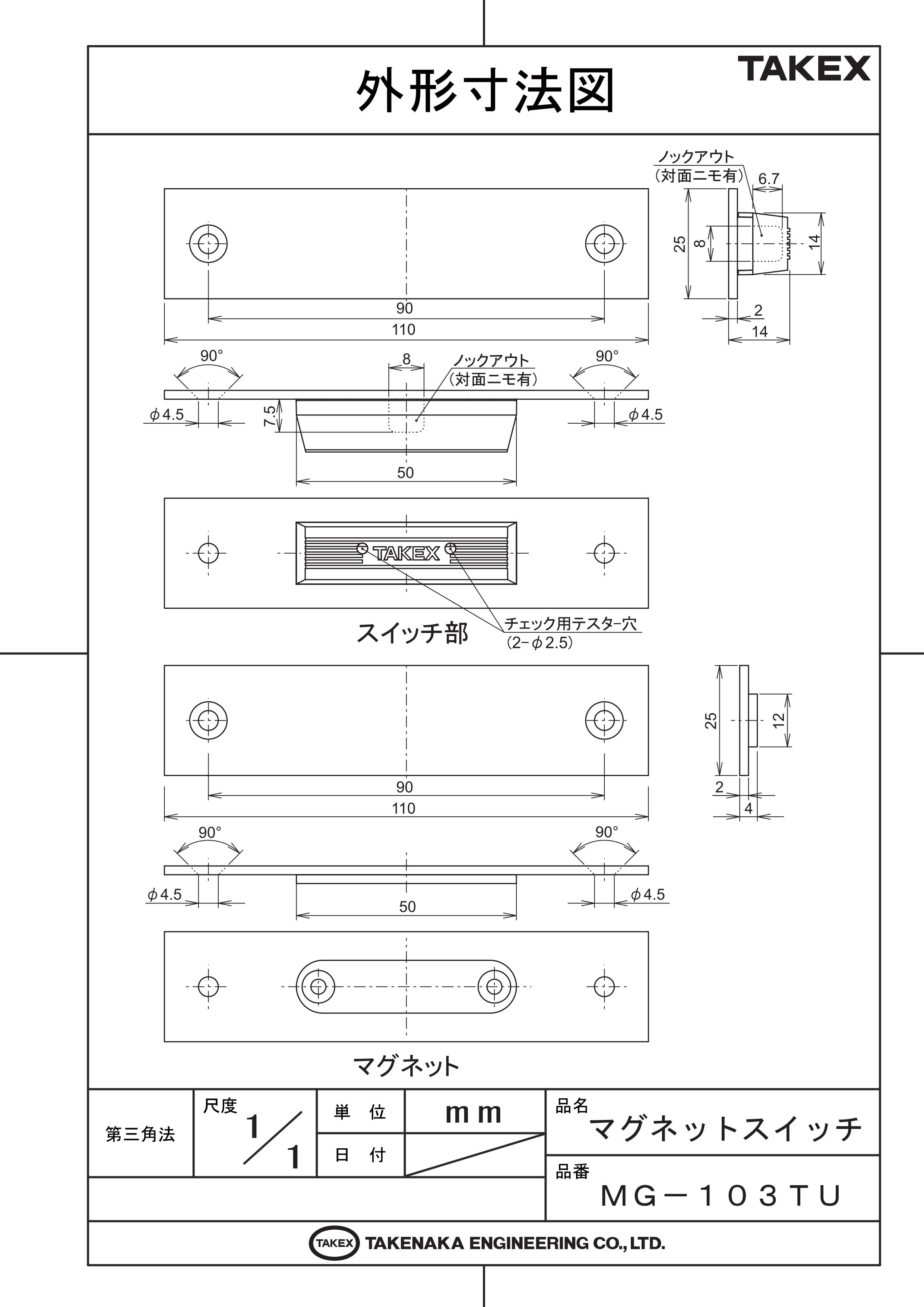

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 取付方法ガイド（PDF）

この製品が向いている用途

  • 意匠性を重視するホテルの客室ドア
  • 露出配線を避けたいオフィスのエントランス
  • 外部からの破壊を防止したい重要施設の扉
  • 扉の開閉に連動した照明・空調制御の信号源

導入前に確認したいポイント

  • ドア枠およびドア筐体への埋込加工が可能か
  • 鉄扉の場合、セット距離が8mm以下を確保できるか
  • 接続先の機器が定格（30V/0.1A）を超えないか
  • 屋内専用のため、水濡れの恐れがない場所か

特長

美観を損なわない完全埋込設計

警戒したい扉と枠の内部にスイッチ本体とマグネットを埋め込む構造です。表面に露出するのはわずかなプレート部分のみとなるため、空間の意匠性を妨げず、セキュリティの存在を意識させないスマートな設置が可能です。

耐腐食性に優れたアルマイト加工プレート

化粧プレートには表面処理としてアルマイト加工を施したアルミプレートを採用しています。耐腐食性に優れ、長期間にわたって美しい仕上がりを維持するため、高級感のあるインテリアにも調和します。

配線作業を効率化するネジ端子式

スイッチ本体の結線部は、芯線を直接固定できるネジ端子台構造を採用しています。リード線引き出しタイプと比較して、配線の接続や長さの調整が容易であり、施工現場での作業効率を大幅に高めます。

メンテナンスを容易にする「テスター穴」

プレート表面に独自のテスター穴を備えています。カバーを閉じた状態でもテスター棒を差し込んで接点の導通を確認できるため、設置後の動作確認や定期点検を効率的に行うことができます。

100万回の動作を支える磁気リードスイッチ

物理的な接触なしで動作する高純度な磁気リードスイッチを内蔵。100万回以上（定格負荷時）という驚異的な開閉寿命を実現しており、頻繁に開閉される共用部のドアでも長期にわたり安定した性能を発揮します。

隠蔽による物理的保護とタンパー耐性

スイッチ本体が枠内に格納されているため、露出型に比べて外部からの衝撃や、工具を用いた不正な接点操作（タンパー行為）を受けるリスクを大幅に低減。物理的な防犯性能の向上に寄与します。

選定時に評価したい強み

  • 高い意匠性： 表面露出を極限まで抑え、建築デザインの自由度を確保。
  • 信頼の耐久性： 100万回の開閉寿命を誇る、信頼のタケックス品質。
  • メンテナンス性： テスター穴により、カバーを外さずループチェックが可能。
  • 施工性： 端子台方式により、現場での結線作業がスムーズ。

施工・設置ガイド

埋込型スイッチの性能を十分に発揮させるため、以下の施工条件を厳守してください。

確認項目 この製品での考え方・基準
設置対象の材質 木製・アルミ製・鉄製に対応。材質により動作距離が変わります。
セット距離（一般材） 15mm以内（木、アルミなどの非磁性体）。
セット距離（鉄扉） 8mm以下（磁力線が吸収されるため、より厳密な管理が必要）。
加工寸法（本体部） 幅80mm × 高さ22mm × 深さ20mm以上の空間を確保してください。
禁止事項 内部のガラス管破損を防ぐため、本体をハンマー等で叩き込まないでください。

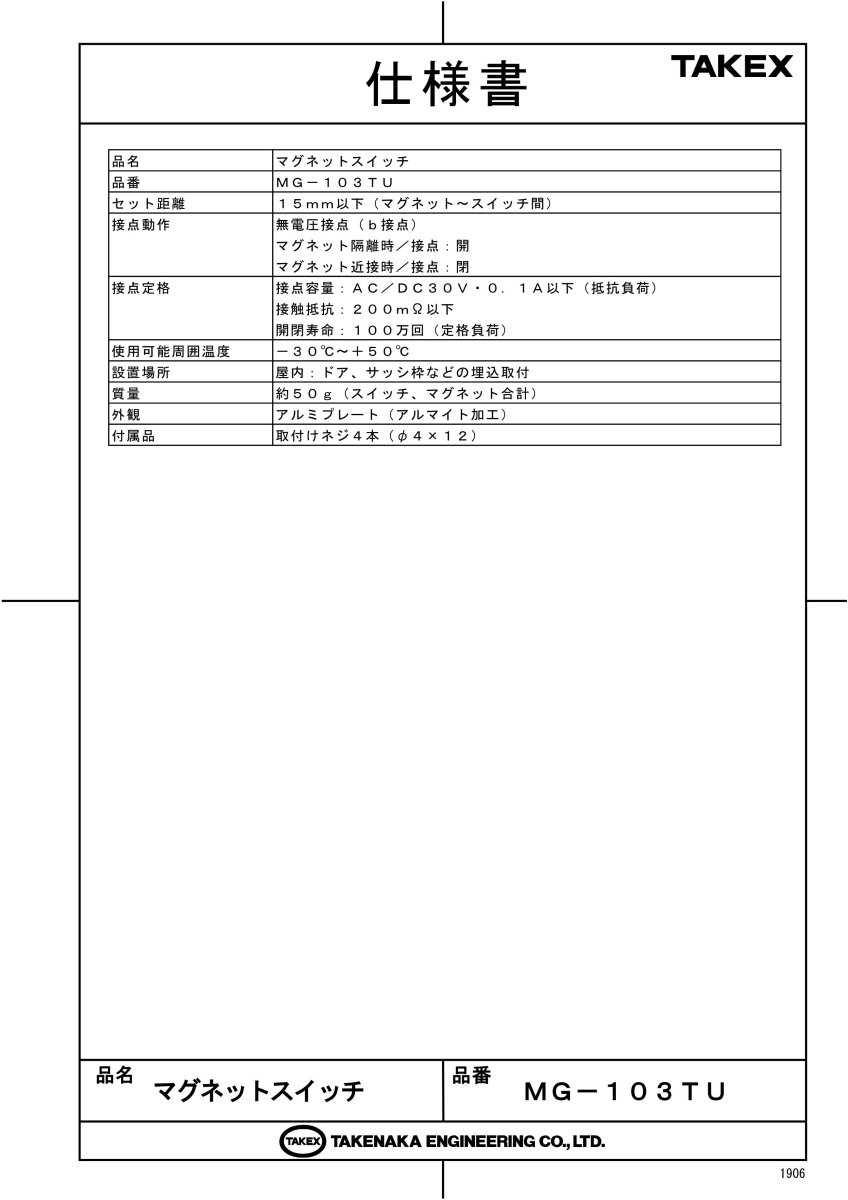

製品仕様

項目 内容
品名 マグネットスイッチ
品番 MG-103TU
検出方式 磁気リードスイッチ方式
セット距離 15mm以下（マグネット〜スイッチ間）
接点動作 無電圧接点（b接点）
マグネット隔離時／接点：開
マグネット近接時／接点：閉
接点定格 接点容量：AC/DC 30V・0.1A以下（抵抗負荷）
接触抵抗：200mΩ以下
開閉寿命：100万回（定格負荷）
使用可能周囲温度 -30℃ 〜 +50℃
設置場所 屋内：ドア、サッシ枠などの埋込取付
質量 約50g（マグネット部、スイッチ部合計）
外観 アルミプレート（アルマイト加工）
付属品 取付けネジ4本（φ4×12）

FAQ

Q：鉄扉に取り付ける際の注意点はありますか？ A：鉄などの磁性体は磁力を吸収するため、動作距離が短くなります。一般材では15mm以内ですが、鉄扉では8mm以下になるよう正確に対向させて設置してください。
Q：配線距離はどのくらいまで延長可能ですか？ A：使用する電線径によりますが、0.3mm2以上の電線で1,000m（往復）までの配線が可能です。ただし、ループ全体の抵抗値が100Ω以下になるように設計してください。
Q：DC12VのサイレンやLEDを直接駆動できますか？ A：接点定格が0.1A（100mA）以下のため、消費電流の大きい機器を直接駆動すると故障の原因となります。必ず警報受信機や中間リレーを介して接続してください。
Q：屋外の門扉に使用できますか？ A：本製品は屋内専用です。雨水がかかる場所や、多湿な環境では内部の接点が腐食する恐れがあるため、使用を避けてください。
Q：取付時に本体が下穴にきつかったので叩いてもいいですか？ A：絶対に叩かないでください。内部のリードスイッチはガラス管に封入されているため、微細な衝撃で破損し、不動作や誤報の原因となります。
Q：テスター穴は何のために使うのですか？ A：カバーを付けたまま、内部の端子にテスターを接触させるための穴です。扉を閉めた状態で導通（200mΩ以下）があるかを確認するために使用します。
Q：扉が開いているときに接点はどうなりますか？ A：本製品はb接点（常時閉）仕様です。扉が開いてマグネットが離れると、接点は「開（オープン）」状態になります。
Q：寿命はどのくらいですか？ A：定格負荷（抵抗負荷）において、100万回以上の開閉寿命があります。
Q：1つの防犯ラインに複数台接続できますか？ A：はい、可能です。通常は複数を直列に接続し、いずれか1つの扉が開いた際にループが遮断（発報）するように構成します。
Q：特別な設定スイッチはありますか？ A：電子的な設定スイッチ（DIPスイッチ等）はありません。物理的な取付位置の調整が最も重要になります。
