マルチサイレン [AS-12TW]

マルチサイレン [AS-12TW]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 電子サイレン 屋内用 90dB以上 DC12V/24V共用

マルチサイレン AS-12TW（ホワイト）

AS-12TWは、小型・軽量ながら90dB以上の強力な音圧を実現した、屋内専用の電子マルチサイレンです。4種類の音色切り替えに対応し、防犯警報から異常報知、案内放送まで幅広い用途で確実な情報伝達をサポートします。

  • 型番： AS-12TW
  • 製品名： マルチサイレン（ホワイト）
  • 音量： 90dB以上（前方1m）
  • 音色： 4種類（内部DIPスイッチ切り替え）
  • 電源電圧： DC10.8V 〜 26.4V（極性あり）
  • 設置場所： 屋内壁面

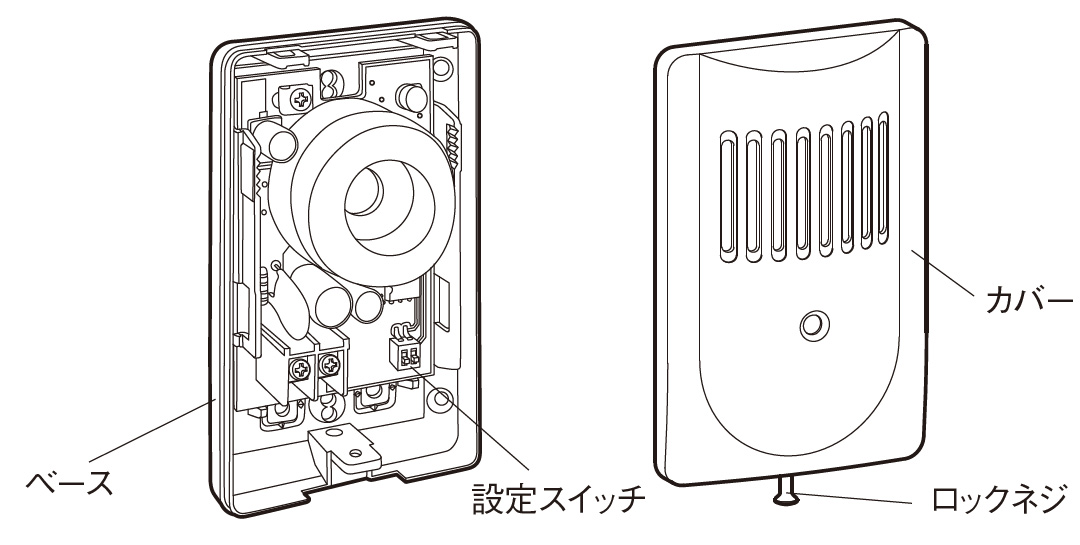

マルチサイレン AS-12TW 製品画像

資料ダウンロード

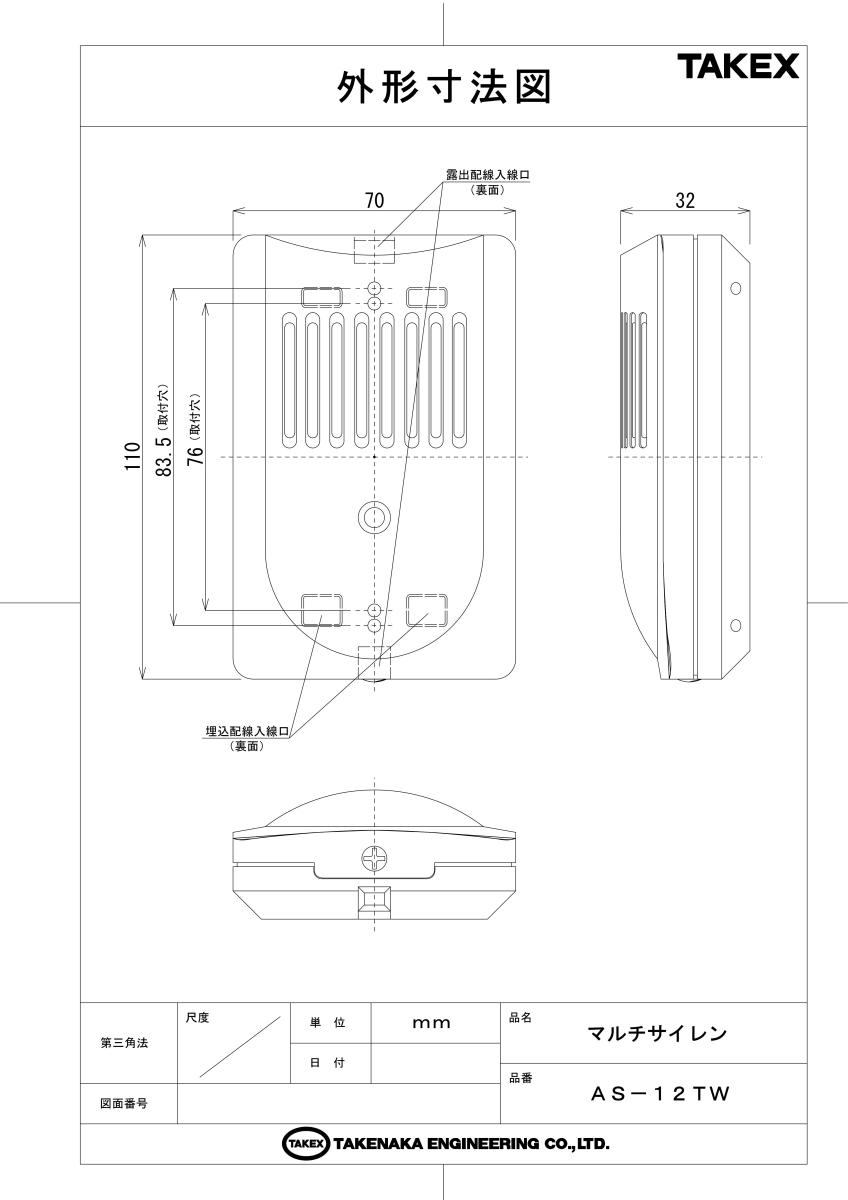

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィス・店舗の防犯警報
  • 工場・倉庫の設備異常報知
  • 駐車場や通用口の案内・予告
  • 既設警報システムの音量増設

導入前に確認したいポイント

  • 屋内専用品（非防水）です
  • 電源極性（＋/－）があります
  • 音量の調節はできません
  • LED表示灯は搭載されていません

主な特長

90dB以上の強力な電子警報音

コンパクトなボディながら、前方1mで90dB以上の強力な音圧を発生させます。人間の耳が知覚しやすい周波数帯域を効果的に掃引または断続させることで、騒がしい環境下でも確実に異常を知らせます。

4種類の音色をスイッチ一つで選択可能

基板上の2ビットDIPスイッチを操作するだけで、4種類の異なる音色を選択できます。「キュイーン」という防犯向けの威嚇音から、「ピー、ピー」という注意喚起音まで、用途に合わせて最適な鳴動パターンを物理的に設定可能です。

DC12V/24Vの広範囲電源に対応

DC10.8Vから26.4Vまでのワイドレンジ設計を採用しています。一般的な12Vシステムはもちろん、24Vシステムにも単一機種で対応できるため、現場ごとの機種選定の手間を軽減します。

システムに負担をかけない低消費電力設計

最大電流を60mA以下に抑えた省電力設計です。コントロールパネルの補助電源出力に複数台接続する場合でも、電源容量を圧迫しにくく、安定したシステム運用が可能です。

インテリアを損なわないスマートな意匠

幅70mm、奥行32mmのコンパクトで洗練されたデザインを採用。ABS樹脂製のホワイトボディは、オフィスや店舗、住宅などの壁面に設置しても目立ちすぎず、周囲の環境に自然に溶け込みます。

施工性を考慮した端子台・ベース構造

背面の端子台構造により、確実な配線作業が可能です。また、ベースには背面中央と下部の2箇所に配線用ノックアウト穴を配置しており、壁内埋込配線と露出配線の両方に柔軟に対応します。

選定時に評価したい強み

  • 高効率な音響設計： スリット構造により音の拡散を最適化し、死角の少ない報知を実現。
  • 安定した物理設定： ソフトウェア設定ではなく物理スイッチによる設定のため、電源投入だけで確実に動作。
  • 長距離配線への対応： 低消費電流により、細い電線を使用した場合でも電圧降下の影響を最小限に抑制。
  • メンテナンス性： カバーは下部のネジ1本で固定されており、設置後の音色変更や点検も容易。

内部スイッチ・設定詳細

基板上のDIPスイッチの組み合わせにより、以下の音色を選択できます。※設定変更時は一度電源を切ってください。

パターン スイッチ1 スイッチ2 音色の特徴 推奨用途
A（出荷時） OFF OFF キュイーン、キュイーン… 防犯警報・汎用
B ON OFF キュイン、キュイン… 緊急性の高い警報
C OFF ON ピー、ピー、ピー… 注意喚起・異常報知
D ON ON ピ、ピ、ピ、ピ… 案内・予告報知

配線距離の目安

末端電圧が最低動作電圧（10.8V）を下回らないための最大配線距離です（1台接続時）。

電線径 (mm) DC12V使用時 DC24V使用時
φ0.65 (0.3mm2) 140m 1500m
φ0.8 (0.5mm2) 230m 2600m
φ1.0 (0.75mm2) 350m 3900m

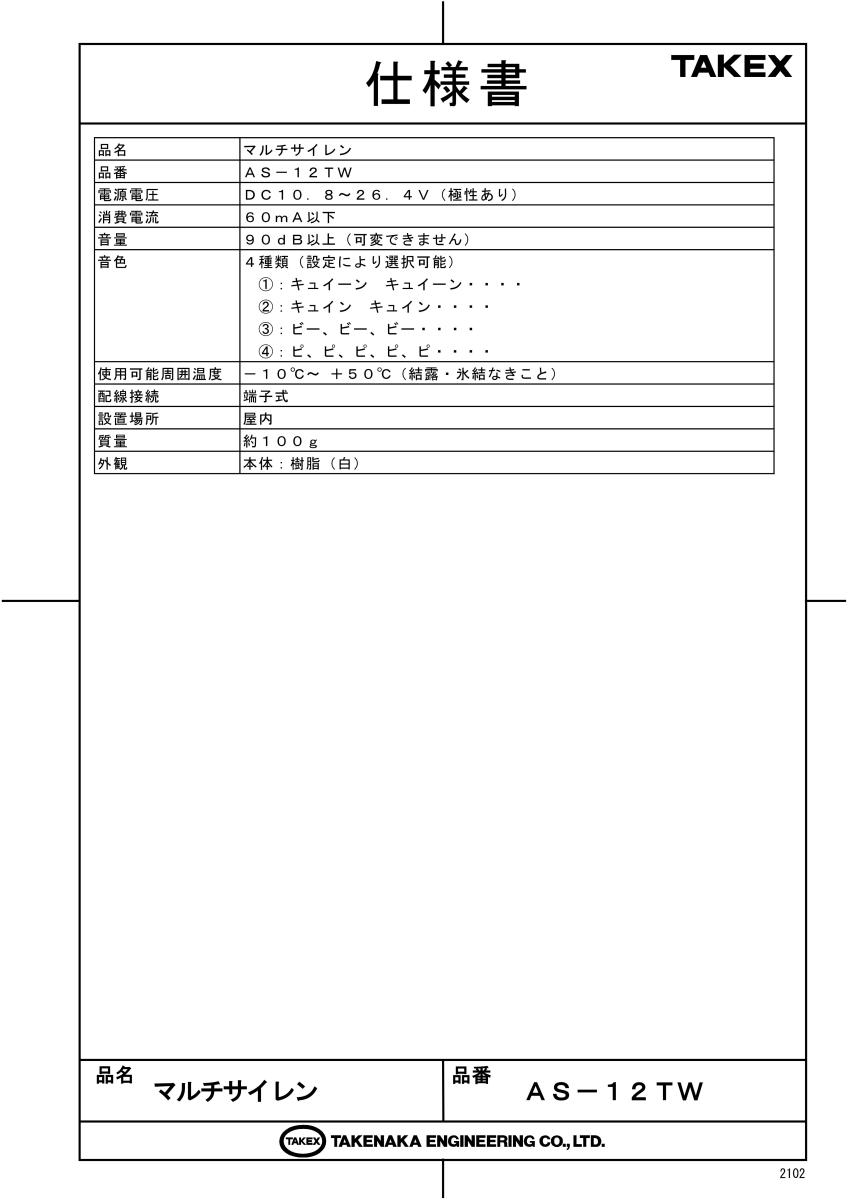

製品仕様

項目 内容
品名 マルチサイレン
品番 AS-12TW（ホワイト）
電源電圧 DC10.8 〜 26.4V（極性あり）
消費電流 60mA以下
音量 90dB以上（前方1m / 可変不可）
音色 4種類（内部設定により1種類を選択）
(1)キュイーン (2)キュイン (3)ピー、ピー (4)ピ、ピ
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
配線接続 端子式
設置場所 屋内（壁面取付）
質量 約100g
外観・材質 ABS樹脂（ホワイト）
外形寸法 W70 × H110 × D32mm

FAQ

Q：屋外への設置は可能ですか？ A：いいえ、本製品は屋内専用です。防水構造ではありませんので、雨水のかかる場所や湿気の多い場所への設置は避けてください。
Q：音量の調節（ボリューム調整）はできますか？ A：いいえ、音量の調節機能は搭載されておりません。常時90dB以上の一定音量での鳴動となります。
Q：電源のプラスとマイナスを逆に接続するとどうなりますか？ A：極性があるため、逆に接続すると動作しません。保護回路は内蔵されていますが、長時間の逆接続は故障の原因となるため、配線時は必ず極性をご確認ください。
Q：動作中に音色を切り替えることはできますか？ A：鳴動中にスイッチを切り替えても即座には反映されません。一度電源を遮断し、DIPスイッチを設定し直してから再度電源を投入してください。
Q：動作確認用のLEDランプは付いていますか？ A：本製品にはLEDなどの表示灯は搭載されておりません。動作状態は音のみでの確認となります。
Q：1つの電源に複数台のサイレンを接続できますか？ A：はい、並列接続が可能です。ただし、複数台接続する場合は消費電流の合計が電源装置の供給能力を超えないよう、また電圧降下による動作不良が起きないよう計算して設置してください。
Q：汚れが付着した場合、洗剤を使って清掃してもいいですか？ A：アルコール、シンナー、ベンジンなどの溶剤や洗剤の使用は避けてください。ABS樹脂の外装がひび割れる原因となります。乾いた柔らかい布で軽く拭き取ってください。
Q：24Vの電源でも使用できますか？ A：はい、DC10.8Vから26.4Vまで対応しているため、定格DC24Vのシステムでもそのままお使いいただけます。
Q：天井に取り付けることは可能ですか？ A：基本的には壁面取付を想定した設計となっていますが、落下の危険がないよう確実に固定できる場所であれば設置は可能です。ただし、音の広がり方は壁面設置時と異なります。
Q：音が鳴りっぱなしになります。どうすれば止まりますか？ A：本製品は電源が供給されている間、鳴動し続ける直結駆動方式です。止めるには供給電源を遮断するか、接続しているコントロールパネル側の出力を停止させてください。
