竹中エンジニアリング (TAKEX) 警備システムキースイッチ 3路方式 3LED表示灯

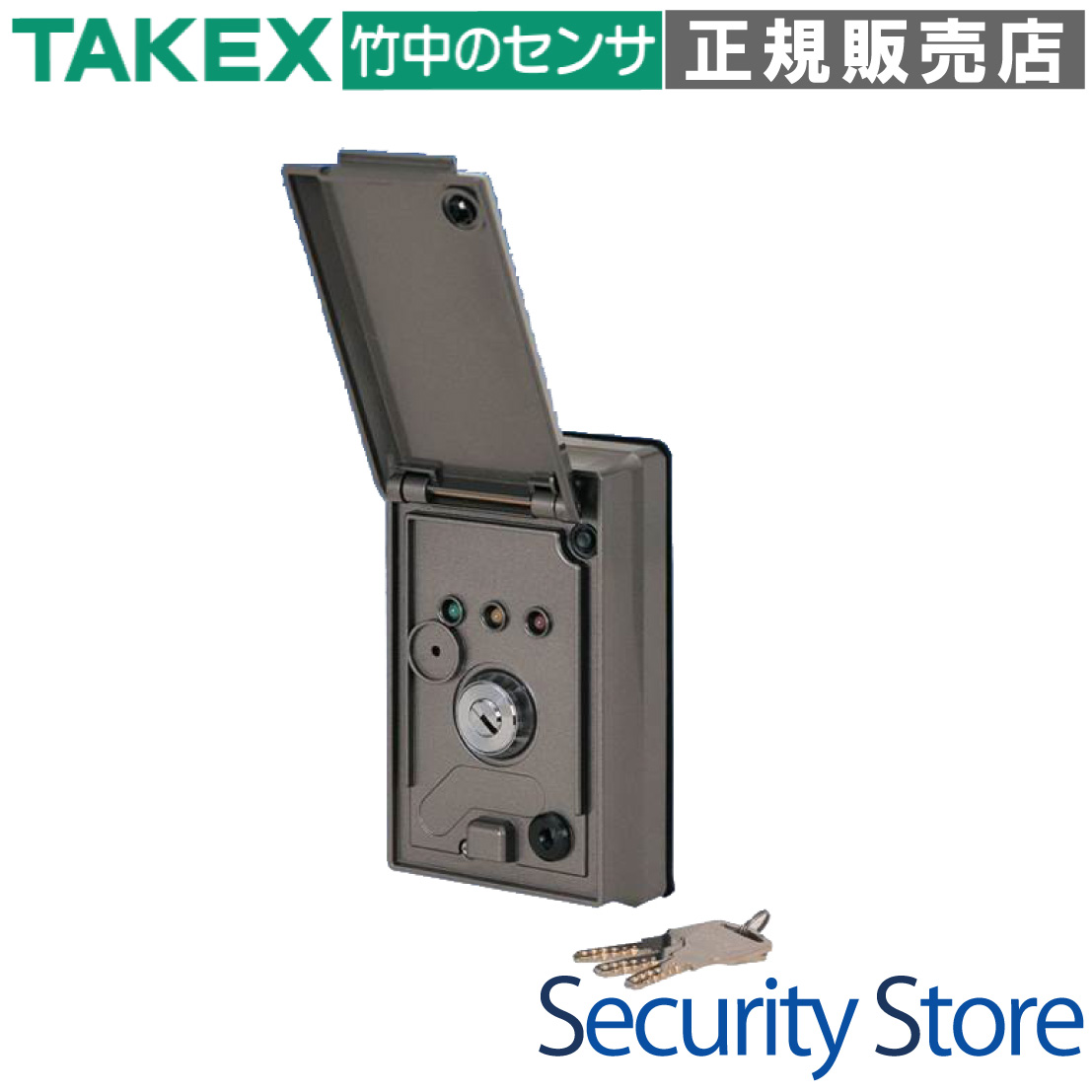

KE-502R 3LED表示灯付キースイッチ 3路用

警備システムの「警戒・解除」を外部から物理キーで安全かつ確実に制御する、3LED表示灯付の高度なキースイッチです。3路方式への対応により、コントローラとの双方向連動が可能。視覚（3色の高輝度LED）と聴覚（ブザー）によるフィードバック機能を備え、操作ミスを防ぎ、現場のセキュリティレベルを向上させます。

型番： KE-502R
製品名： 3LED表示灯付キースイッチ 3路用
方式 / カテゴリ： 3路スイッチまたは無電圧c接点切替式
主な用途： 防犯システムの警戒/解除、リモート操作端末
設置場所： 屋内・半屋外（防滴構造）
電源： DC10V〜28V

資料ダウンロード

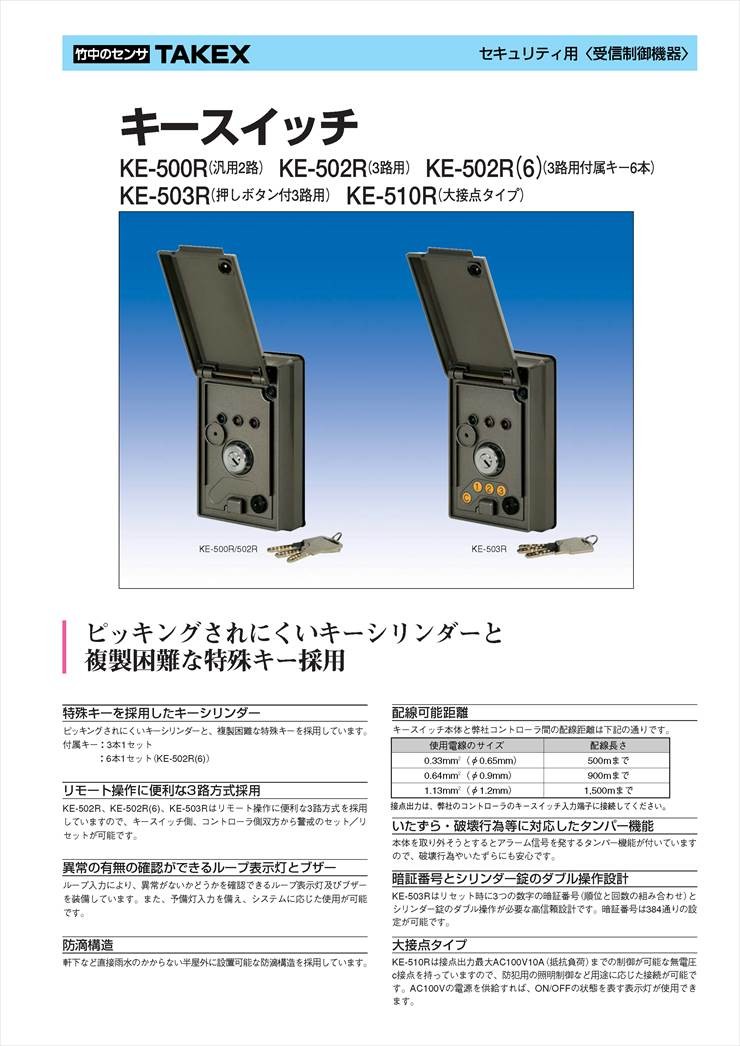

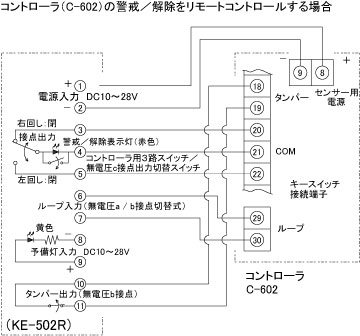

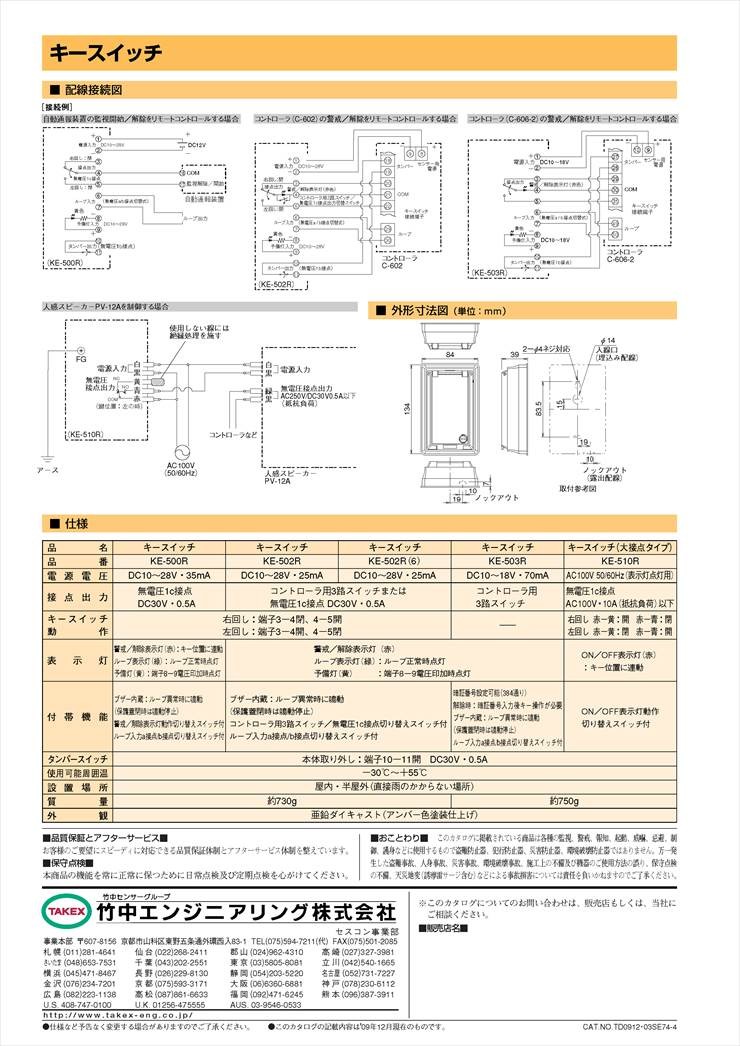

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

警備システムの外部警戒/解除操作
勝手口や通用口のセキュリティ制御
複数箇所からのリモート警備操作
コントローラと離れた場所での状態確認

導入前に確認したいポイント

電源電圧がDC10V〜28Vの範囲内か
直接雨がかからない場所か（半屋外対応）
配線距離が規定内に収まっているか
コントローラ側が3路または1c接点対応か

特長

ピッキング・複製を防止する高セキュリティ設計

ピッキングされにくい特殊キーシリンダーと、複製が極めて困難な特殊キーを採用しています。物理的な不正アクセスを強固に防ぎ、付属キーは3本1セットとなっており、初期導入時の利便性も確保されています。

コントローラと完全連動する「3路方式」

リモート操作に便利な3路方式を採用しています。キースイッチ側とコントローラ側の双方向から警戒のセット/リセットが可能なため、大規模な施設や複数の出入り口がある現場でも同期の取れた運用が可能です。

3色のLEDインジケーターによる明確な状態表示

「警戒/解除（赤）」「ループ（緑）」「予備（黄）」の3つの高輝度LEDを搭載。システムの状態を手元で瞬時に判別できるため、操作の不安やエラーを解消します。

聴覚で知らせるループ表示灯とブザー機能

ループ入力により、異常の有無を確認できるインジケーターに加え、ブザーを内蔵。ループ異常時には電子音で報知するため、保護蓋が開いている際の不注意な操作を防ぎます。

いたずらや破壊を検知するタンパー機能

本体を壁面取付板から取り外そうとすると、即座にアラーム信号を発するタンパースイッチを標準装備。警備解除中であっても物理的な妨害行為を常時監視できるため安心です。

過酷な環境にも耐える亜鉛ダイキャストボディ

堅牢な亜鉛ダイキャスト製ボディにアンバー色の塗装を施しており、優れた耐久性を誇ります。-30℃から+55℃までの広い温度範囲に対応し、冬場の結露や寒冷地での運用にも配慮されています。

現場に合わせた「a接点/b接点」柔軟な設定

内部の設定スイッチにより、ループ入力の論理（a接点/b接点）を切り替え可能。接続するコントローラやセンサーの仕様に合わせて、緑色LEDの点灯条件を自在に調整できます。

設置環境を選ばない防滴構造

軒下などの直接雨水がかからない半屋外エリアに設置可能な防滴構造を採用。外部からのアクセスが必要な通用口や、倉庫の入り口など幅広い施工環境に適応します。

    選定時に評価したい強み
    確かなフィードバック： 視覚（3色LED）と聴覚（ブザー）の両面で状態を確実に伝達。
高い互換性： 3路スイッチと無電圧c接点をスイッチ一つで切り替え可能。

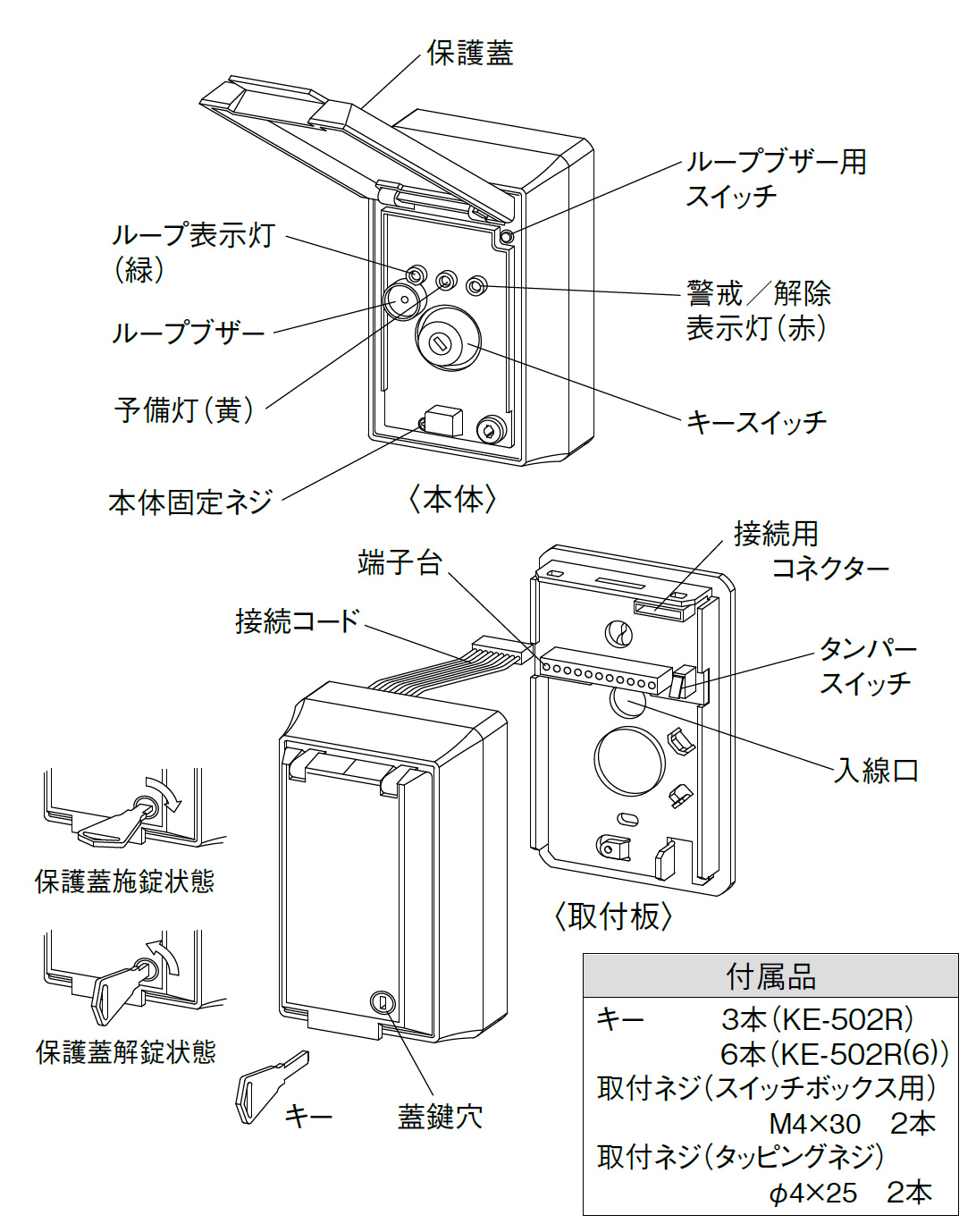

施工性の良さ： 取付板と本体の分離コネクター方式により、配線作業がスムーズ。
メンテナンス性： 特殊キーシリンダー採用ながら、定期的な清掃と鉛筆の芯での潤滑で長寿命化が可能。



施工・設置ガイド

推奨される設置高さは床上1.2m〜1.5mです。壁面の凹凸がある場合は、浸水防止のためコーキング処理を推奨します。また、シリンダー内部へのゴミ混入を防ぐため、保護蓋の運用を徹底してください。

配線可能距離（推奨）

使用電線のサイズ (径)	断面積	最大配線長さ
φ0.65mm	0.33mm2	60mまで (※テクニカル値)
φ0.9mm	0.64mm2	1,100mまで
φ1.2mm	1.13mm2	2,000mまで

インジケーター・表示灯の動作

名称	色	状態と意味
警戒/解除表示灯	赤	点灯：警戒中／消灯：解除中
ループ表示灯	緑	点灯：ループ正常（異常なし）／消灯：ループ異常（センサー検知等）
予備灯	黄	端子8-9間の入力により自由設定が可能
ループブザー	音	鳴動：ループ異常時（蓋が開いている時のみ作動）

製品仕様

項目	内容
品名	キースイッチ
品番	KE-502R
電源電圧	DC10V〜28V・25mA
接点出力	コントローラ用3路スイッチまたは無電圧c接点 DC30V・0.5A
キースイッチ動作	右回し：端子3-4閉、4-5開／左回し：端子3-4開、4-5閉
表示灯	警戒/解除表示灯（赤）、ループ表示灯（緑）：ループ正常時点灯、予備灯（黄）：端子8-9電圧印加時点灯
付帯機能	ブザー内蔵（ループ異常時に鳴動）、3路/c接点切替、ループa/b接点切替
タンパースイッチ	本体取り外し：端子10-11開 DC30V・0.5A
使用可能周囲温度	-30℃〜+55℃（結露・氷結なきこと）
設置場所	屋内・半屋外（直接雨のかからない場所）
質量	約730g
外観	亜鉛ダイキャスト（アンバー色塗装仕上げ）

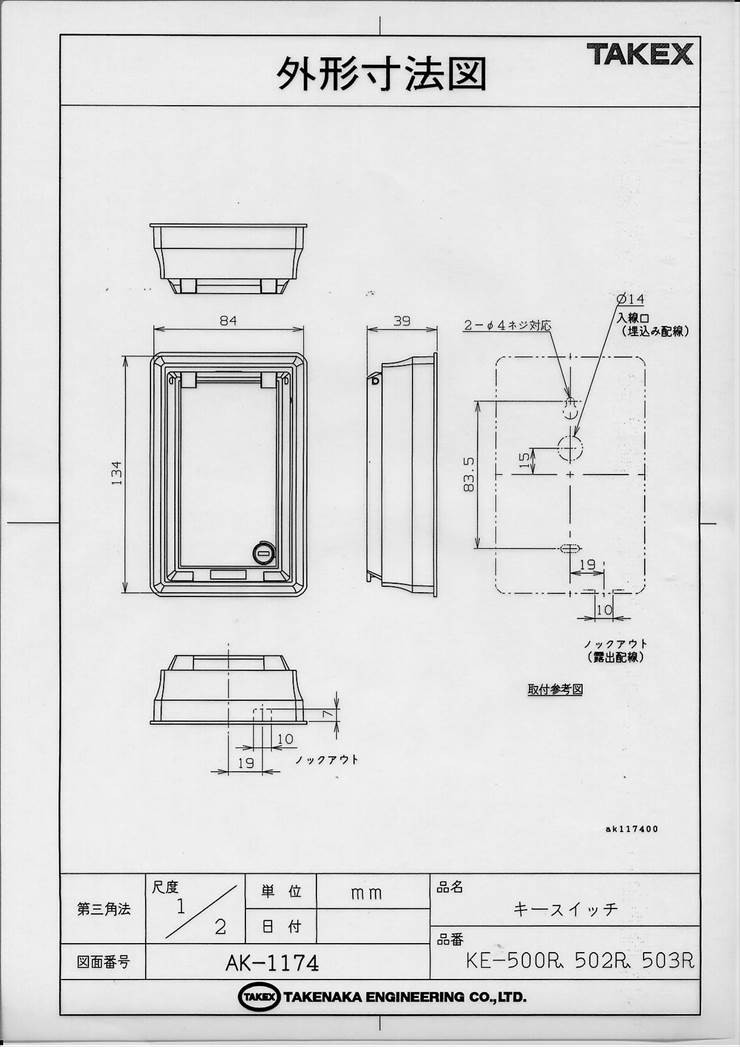

外形寸法	W84 × H134 × D39 (mm)
付属品	特殊キー3本（1セット）

FAQ

Q：屋外でも使用できますか？ A：軒下など、直接雨水がかからない場所であれば設置可能です（半屋外・防滴構造）。ただし、常時水がかかる場所や結露の激しい場所への設置は避けてください。

Q：キーは何本付属していますか？ A：KE-502Rには標準で3本の特殊キーが付属しています。

Q：鍵の複製はできますか？ A：特殊キーを採用しているため、一般的な鍵店での複製は困難です。追加が必要な場合は、型番指定で純正キーをお取り寄せください。

Q：鍵の回りが重くなった時の対処法は？ A：市販のスプレー式潤滑油（CRC等）は絶対に使用しないでください。鉛筆の芯を鍵の切り込み部分に塗り込み、数回抜き差しすることで潤滑効果が得られます。

Q：ブザーを止めることはできますか？ A：基板内のループブザースイッチで有効/無効を切り替えられます。また、保護蓋を閉じると自動的にブザーは停止します。

Q：他社のコントローラにも接続できますか？ A：はい、可能です。内部スイッチで「無電圧c接点」モードに切り替えることで、汎用的なキースイッチとしてお使いいただけます。

Q：タンパー出力はどのような時に動作しますか？ A：本体を壁の取付板から取り外そうとした（ネジを緩めて本体を浮かせた）際に動作し、接点が開きます。

Q：黄色いLED（予備灯）は何に使いますか？ A：特定のセンサーの動作確認や、システムの異常警告など、用途に合わせて自由に配線して点灯させることができます。

Q：3路方式とは何ですか？ A：キースイッチとコントローラの間で状態を同期させる方式です。どちらの操作でも警戒・解除を正しく切り替えることができます。

Q：配線距離はどれくらいまで延ばせますか？ A：使用する電線の太さによります。φ1.2mmの電線を使用した場合、最大で2,000mまで配線可能です。
