キースイッチ 押しボタン付3路用 [KE-503R]

キースイッチ 押しボタン付3路用 [KE-503R]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) キースイッチ セキュリティゲートウェイ 3路方式 2重認証

KE-503R キースイッチ 押しボタン付3路用

「物理キー × 暗証番号」の2重認証で強固なアクセス管理を実現。セキュリティコントローラと連動し、現場の警戒・解除を確実かつ安全に制御する高性能リモートキースイッチです。

  • 型番： KE-503R
  • 製品カテゴリ： 押しボタン付3路用キースイッチ
  • 操作方式： 3路リモートコントロールシステム
  • 認証方式： 特殊シリンダー錠 ＋ 3桁暗証番号（AND操作）
  • 対応環境： 屋内・半屋外（防滴構造）
  • 材質： 亜鉛ダイカスト（高堅牢仕様）

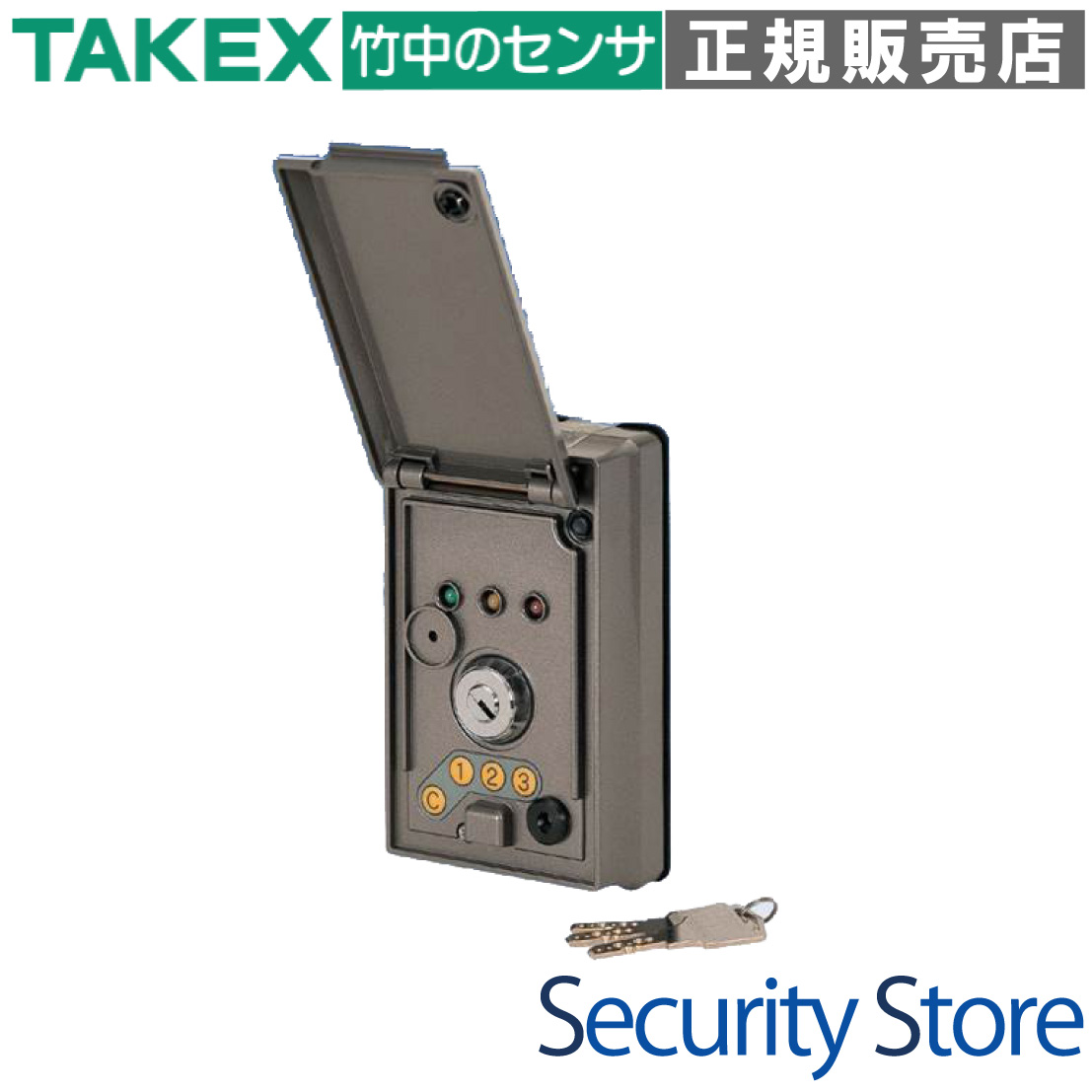

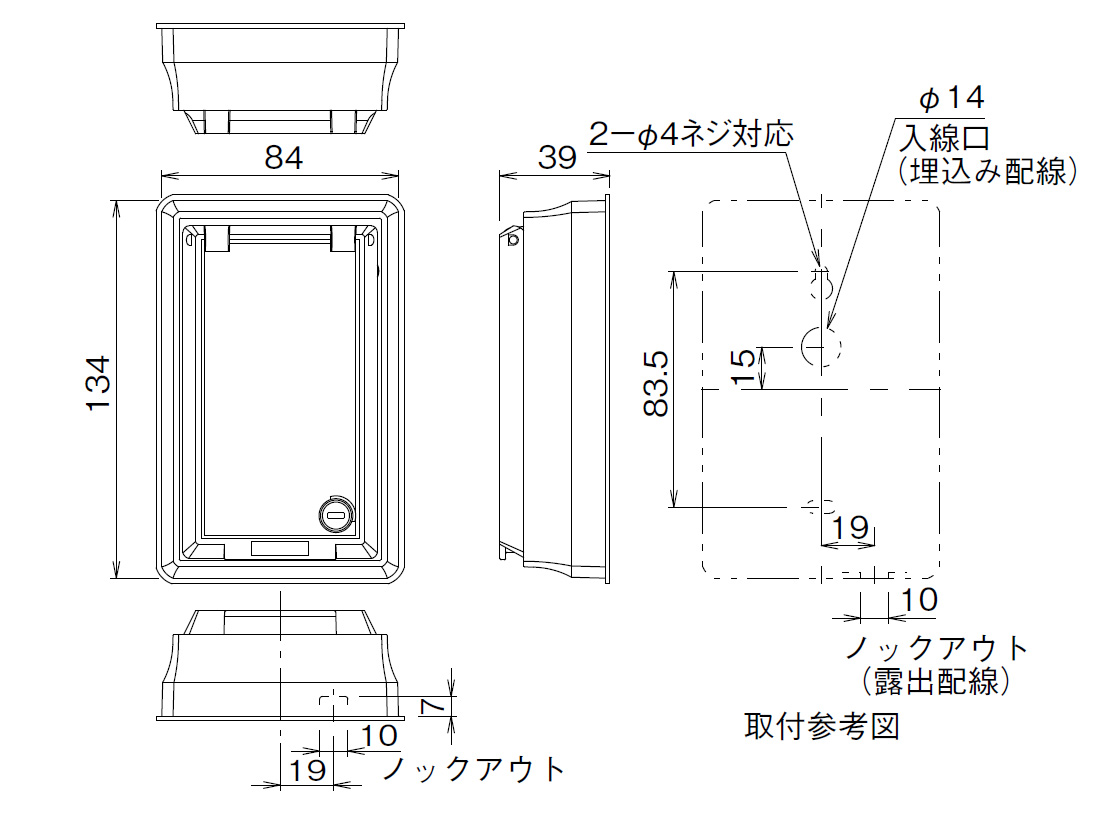

KE-503R 押しボタン付3路用キースイッチ 製品画像

資料ダウンロード

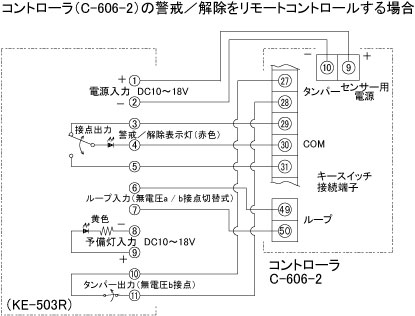

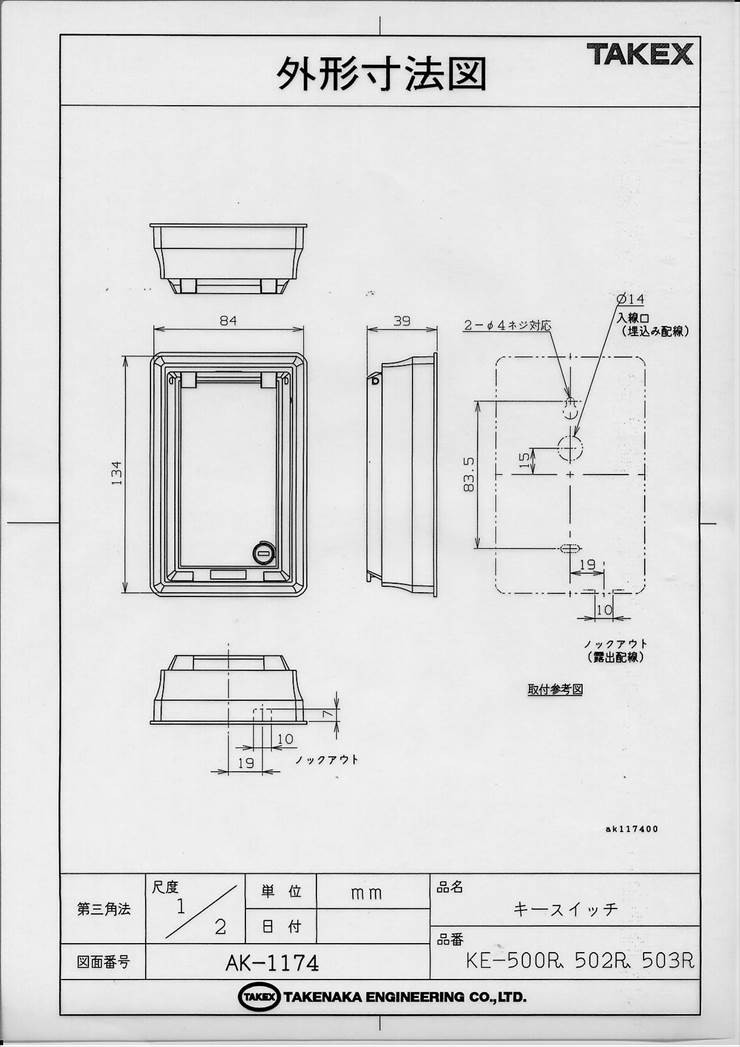

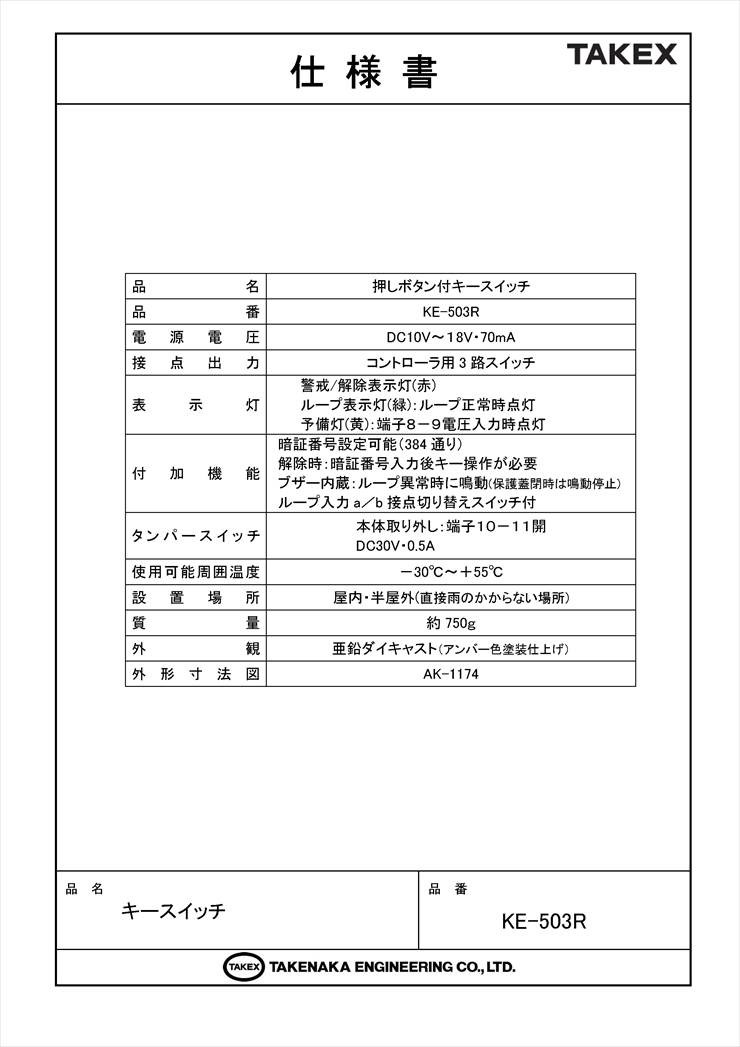

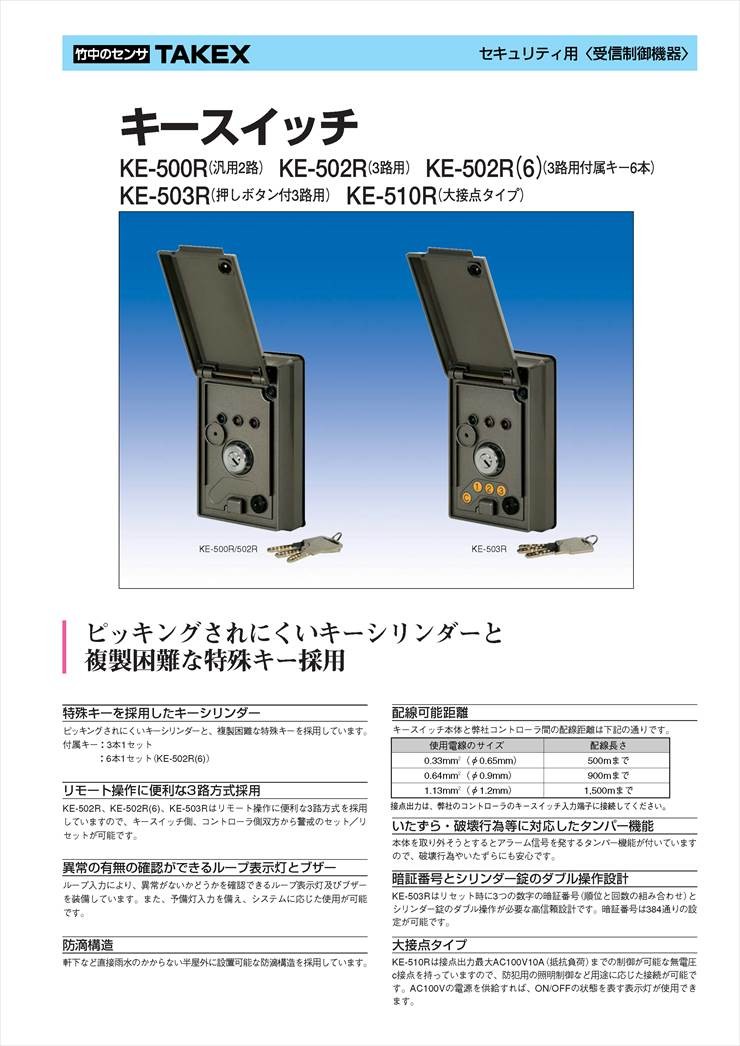

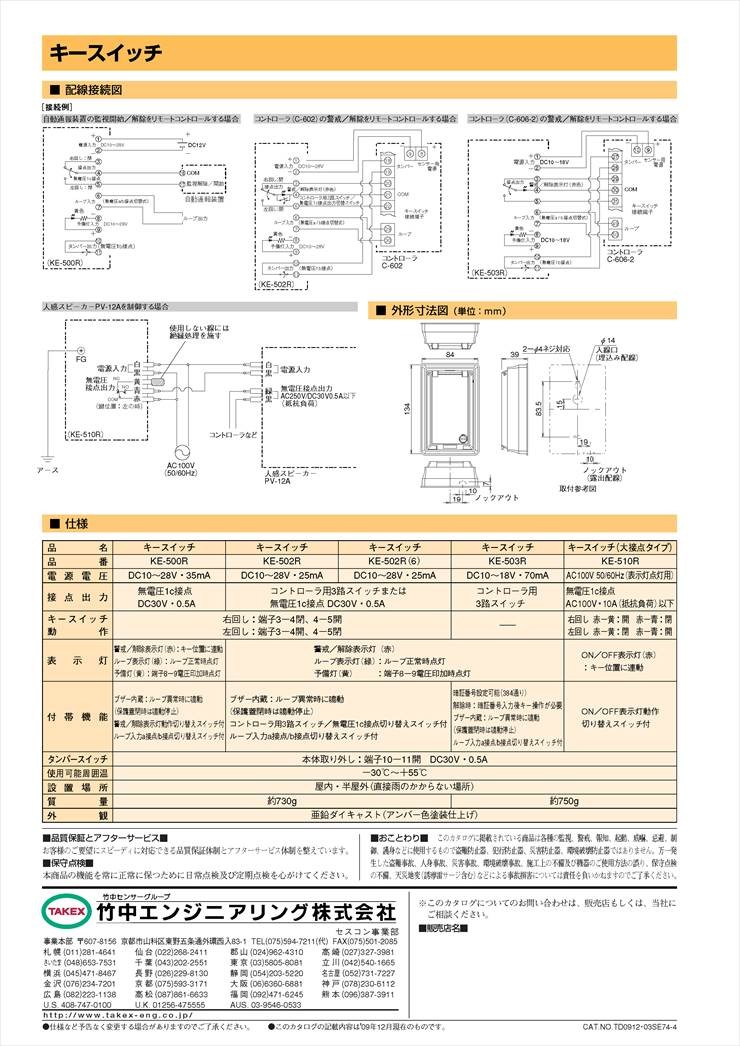

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィス・工場の勝手口等の通用口管理
  • 物理キーの紛失リスクに備えたい現場
  • 外部からの不正解除を徹底防御したい環境
  • 多拠点コントローラのリモート操作端末

導入前に確認したいポイント

  • 警戒エリアの「外側」に設置スペースがあるか
  • 直接雨がかからない場所（軒下等）か
  • コントローラが3路方式に対応しているか
  • 配線距離が規定内（最大1,500m）に収まるか

特長

特殊キー採用による高度な物理防護

ピッキングされにくいキーシリンダーと、複製が極めて困難な特殊キーを採用しています。付属のキーは3本1セットとなっており、物理的な鍵自体のセキュリティレベルを高めています。

暗証番号＋シリンダー錠の「AND操作」による解除認証

解除操作時には、3つの数字ボタンを用いた暗証番号入力に成功した後、さらにキー操作を行う「AND操作」が必要です。物理キーの盗難や暗証番号の漏洩、いずれか片方だけでは解除できない強固な2重認証構造（高信頼設計）を実現しています。

リモート操作に最適な3路方式の採用

キースイッチ側とコントローラ側の双方から警戒のセットおよびリセットが可能な3路切替方式を採用しています。双方向で状態を同期させるため、運用効率を大幅に向上させます。

戸締り確認を支援するループ表示灯とブザー

防犯センサーの接続状態を確認できるループ表示灯（緑）を装備。窓や扉が開いたまま警戒をかけようとするとブザーが鳴動し（保護蓋開放時）、設定ミスや戸締り忘れを未然に防ぐフィードバック機能を提供します。

384通りの暗証番号設定とクリア機能

暗証番号は、ボタンの押す順番と回数の組み合わせにより384通りの設定が可能です。入力を間違えた際のためのクリアボタンも搭載しており、スムーズな運用をサポートします。

破壊やいたずらを防ぐタンパー機能

本体を壁面から無理に取り外そうとするとアラーム信号を発するタンパー機能を搭載しています。内部回路は独立した1b接点出力となっており、セキュリティシステム全体で破壊行為を監視できます。

堅牢な亜鉛ダイカスト筐体と防滴構造

筐体には堅牢な亜鉛ダイカストを採用し、アンバー色の塗装仕上げを施しています。軒下などの半屋外環境にも設置可能な防滴構造となっており、幅広い設置ニーズに応えます。

視認性に優れた3色LEDインジケーター

警戒/解除（赤）、ループ状態（緑）、予備（黄）の3つのLEDインジケーターを搭載。遠隔地のコントローラの状態や電源の有無、ループの正常性を一目で把握することが可能です。

選定時に評価したい強み

  • 2重認証の安全性： 鍵単体での管理に比べ、物理・論理両面からの防御が可能です。
  • 3路方式の利便性： 現場と遠隔コントローラの両方で操作・監視が完結します。
  • 長距離施工性： 電線径により最大1,500mまでの長距離配線に対応します。
  • 施工品質： 384通りの暗証番号は内部DIPスイッチで容易かつ確実に設定可能です。

LED表示および挙動詳細

名称 色 状態 内容
警戒/解除表示灯 赤 点灯/消灯 コントローラと連動し警戒状態を表示
ループ表示灯 緑 点灯 接続されたセンサー回路が正常（戸締り完了）
予備灯 黄 点灯 端子8-9に電圧が入力されている際に点灯
ブザー 音 鳴動 ループ異常時（保護蓋が開いている場合）

推奨配線距離

使用電線サイズ 最大配線長さ
0.33mm2 (φ0.65mm) 500m まで
0.64mm2 (φ0.9mm) 900m まで
1.13mm2 (φ1.2mm) 1,500m まで

施工・設置ガイド

本機はセキュリティの要となるデバイスです。必ず警戒エリアの「外側」に設置し、適切な配線設計を行ってください。

確認項目 この製品での考え方
設置場所 屋内または半屋外（直接雨がかからない軒下等）。
取付方法 1個用スイッチボックスまたは直接壁面への取り付けに対応。
防水対策 凹凸のある壁面への設置時は、背面へのコーキング処理を推奨。
暗証番号設定 内部DIPスイッチ（A1-A3, B1-B6）にて順序と回数を設定。
タンパー配線 異常を即座に検知するため、24時間監視ラインへの接続を推奨。

製品仕様

項目 内容
品名 キースイッチ
品番 KE-503R
電源電圧 DC10V 〜 18V
消費電流 70mA 以下
接点出力 コントローラ用3路スイッチ
表示灯 警戒／解除表示灯（赤）
ループ表示灯（緑）：ループ正常時点灯
予備灯（黄）：端子8-9電圧入力時点灯
付加機能 暗証番号設定可能（384通り）
解除時 暗証番号入力後キー操作が必要
ブザー内蔵：ループ異常時に鳴動（保護蓋閉時は鳴動停止）
ループ入力a／b接点切り替えスイッチ付
タンパースイッチ 本体取り外し 端子10-11開（無電圧b接点：DC30V 0.5A）
使用可能周囲温度 -30℃ 〜 +55℃（氷結なきこと）
設置場所 屋内・半屋外（直接雨のかからない場所）
質量 約750g
外観 亜鉛ダイキャスト（アンバー色塗装仕上げ）
外形寸法 幅84mm × 高さ134mm × 奥行39mm
付属品 キー3本、取付ネジ一式、取扱説明書

FAQ

Q：暗証番号を忘れてしまった場合、どうすればいいですか？ A：本体内部のDIPスイッチの設定を確認することで、現在の暗証番号を特定できます。設定方法は仕様書または内部スイッチ解説をご参照ください。
Q：2重認証（AND操作）を解除することはできますか？ A：内部DIPスイッチの設定により、暗証番号入力を不要に設定することも可能ですが、セキュリティ向上のためAND操作での運用を推奨します。
Q：雨が直接かかる場所に設置しても大丈夫ですか？ A：本機は防滴構造ですが、直接雨がかかる場所への設置は避けてください。軒下などの半屋外環境が推奨されます。
Q：暗証番号の「入力時間制限」はありますか？ A：各ボタンの入力間隔が極端に長くなると入力が無効になる場合があります。テンポよく入力を行ってください。
Q：ブザーが鳴り止まないのですが、故障でしょうか？ A：ループ（扉や窓のセンサー）が開いているか、内部のa/b接点切替スイッチが接続されているセンサーと合っていない可能性があります。また、保護蓋が開いている場合も鳴動します。
Q：警戒灯（赤）の点灯・消灯がコントローラと逆になってしまいます。 A：内部DIPスイッチ（A4）を切り替えることで、LEDの点灯論理を反転させて補正することが可能です。
Q：キーの複製は可能ですか？ A：特殊キーを採用しているため、一般的な合鍵店での複製は困難です。追加のキーが必要な場合はメーカーへお問い合わせください。
Q：タンパースイッチはどのような時に動作しますか？ A：本体を取付板から取り外そうと浮かせた瞬間に接点が開きます。破壊行為の検知に有効です。
Q：クリアボタンはどのような時に使いますか？ A：暗証番号のボタンを押し間違えた際に、入力をリセットして最初からやり直すために使用します。
Q：設置に必要な電源は何Vですか？ A：DC10V〜18Vの範囲で供給してください。セキュリティコントローラからの電源供給が一般的です。
