TAKEX（竹中エンジニアリング）キースイッチ大接点タイプ防犯・警備用

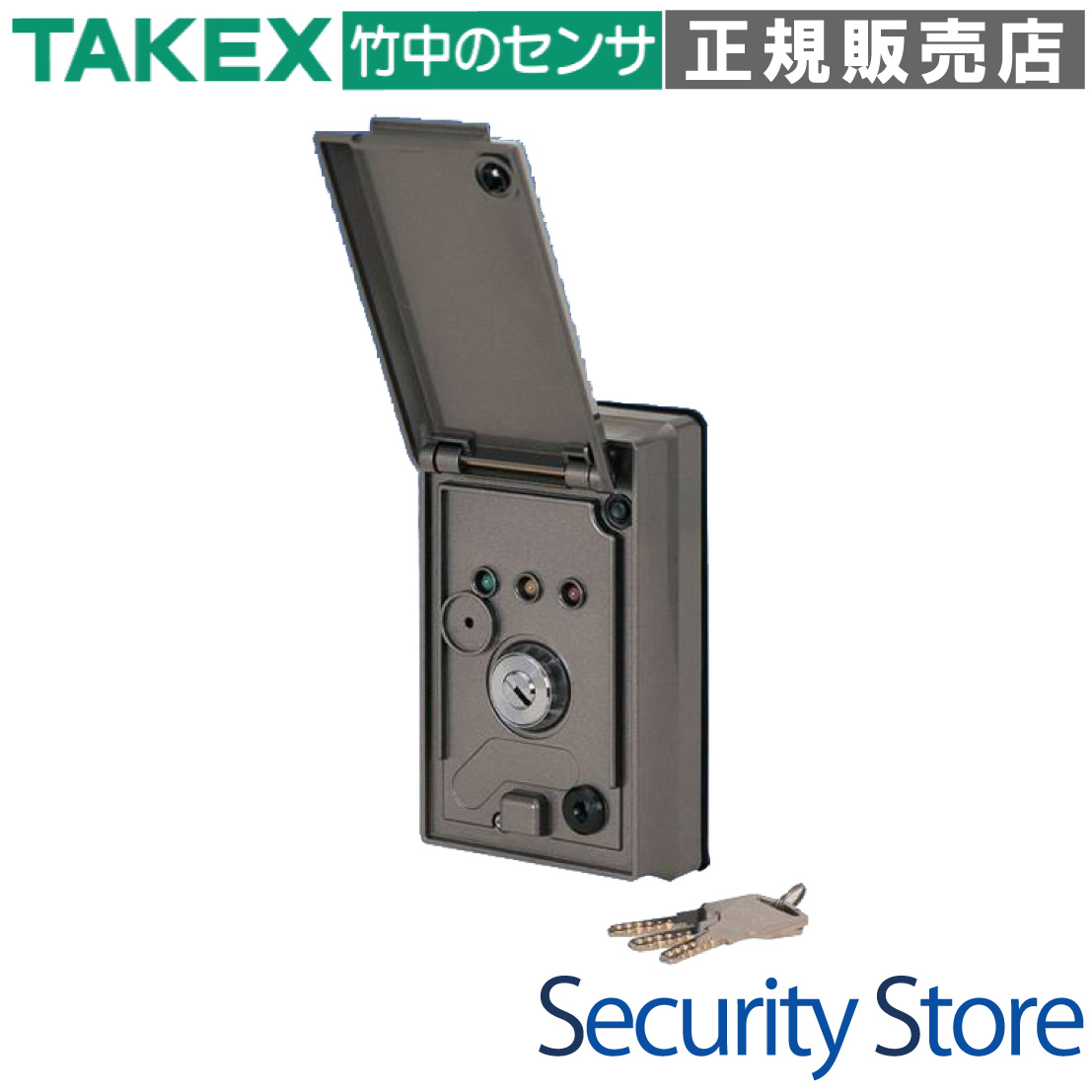

KE-510R キースイッチ大接点タイプ

ピッキングに強いディンプルキーを採用し、AC100V・10Aの大容量出力を直接制御できるセキュリティ用キースイッチです。堅牢な亜鉛ダイキャスト製筐体と、いたずらを防ぐタンパー機能を備え、防犯システムの警戒・解除や照明管理に最適です。

型番： KE-510R
製品名： キースイッチ大接点タイプ
出力形式： 無電圧c接点（AC100V・10A 抵抗負荷）
主な用途： 防犯システムの警戒切替、AC100V照明のON/OFF、管理用スイッチ
設置場所： 屋内・半屋外（直接雨のかからない軒下など）
筐体材質： 亜鉛ダイキャスト（アンバー色塗装）

資料ダウンロード

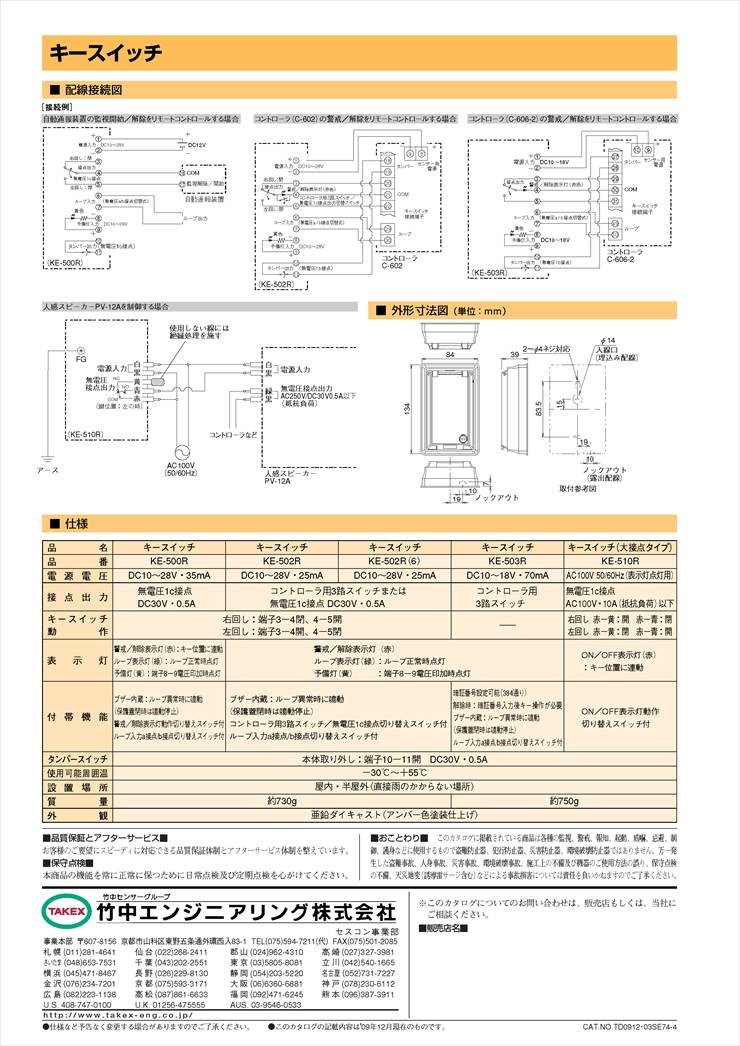

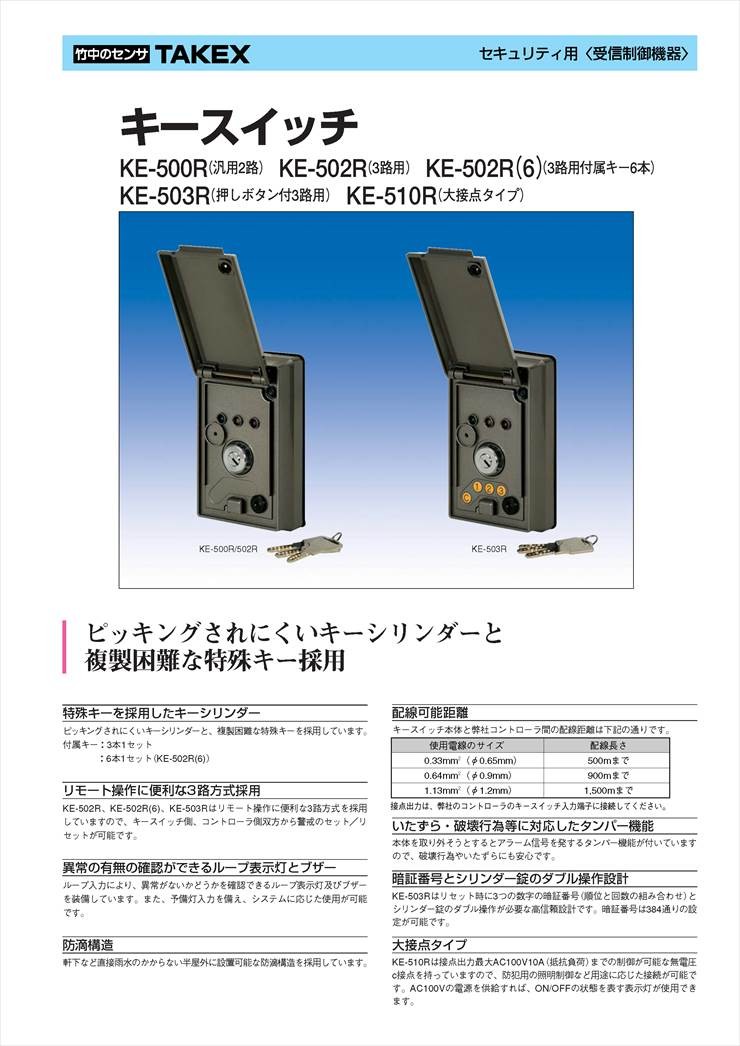

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

防犯警備システムの警戒・解除切替
AC100V照明機器の直接ON/OFF制御
電気錠やシャッターの管理用スイッチ
店舗や倉庫の電源一括管理

導入前に確認したいポイント

表示灯点灯にはAC100V電源が必要です
直接雨がかかる場所への設置は避けてください
微小電流（信号レベル）での使用は推奨されません
壁面裏側に配線を収納するスペースが必要です

特長

ディンプルキー採用のハイセキュリティ・シリンダー

ピッキングが極めて困難なディンプルキー・シリンダーを搭載しています。キーの複製も困難な特殊形状を採用しており、いたずらや不正解錠を強力に防止。高い防犯信頼性が求められる現場に最適です。

AC100V・10Aの大容量接点を搭載

最大でAC100V・10A（抵抗負荷）までの制御が可能な無電圧c接点を備えています。一般的な信号用スイッチとは異なり、パワーリレーを介することなくAC100V機器を直接駆動できるため、施工の簡略化とコストダウンに貢献します。

物理的破壊から守る堅牢な亜鉛ダイキャスト筐体

本体材質には耐久性に優れた亜鉛ダイキャストを採用しています。物理的な衝撃に強く、アンバー色の塗装仕上げにより落ち着いた意匠性と高い耐久性を両立。保護蓋にはロック機構も備わっており、鍵穴自体を保護します。

異常を知らせるタンパー機能

本体を取付板から取り外そうとするとアラーム信号を発するタンパースイッチを内蔵しています。破壊行為や不当な分解を即座に検知し、上位の警備システムへ通知することが可能です。

運用に合わせたLED表示設定

キーの操作状態を視覚的に表示する赤色LEDを装備。内部のスライドスイッチを切り替えることで、キー位置が「左」の時に点灯するか「右」の時に点灯するかを選択でき、現場の運用ルールに合わせた柔軟な設定が可能です。

長距離配線に対応する高信頼設計

キースイッチ本体とコントローラ間の配線は、0.9mmの電線使用時で最大900m、1.2mm使用時で最大1,500mという広範囲な配線距離をサポート。大規模な施設や、コントローラから離れたゲートなどでの設置にも余裕を持って対応します。

過酷な環境に耐える動作温度範囲

マイナス30℃からプラス55℃までの広い温度範囲で動作可能です。寒冷地から高温になる半屋外環境まで、日本の幅広い設置条件において安定したセキュリティ性能を維持します。

    選定時に評価したい強み
    高容量直接制御： リレーなしで10Aまでの負荷を直接ON/OFF可能。
物理的防犯性： 特殊ディンプルキーとダイキャスト筐体による高い防御力。
施工性： 1個用スイッチボックスに対応。ダルマ穴形状の取付板で設置も容易。
耐環境性： 防滴構造により、軒下などの半屋外設置に対応。



施工・設置ガイド

KE-510Rを正しく運用いただくための施工上の重要ポイントです。

施工・運用の考え方	具体的な内容
設置場所の選定	軒下など直接雨のかからない場所に設置してください。凹凸のある壁面ではコーキング処理を推奨します。
配線・接続	表示灯点灯用にAC100V（白-白）を接続します。接点出力は用途に応じてNO/NCを選択してください。
適用負荷の制限	AC100V・10A以下の抵抗負荷で使用してください。微小電流回路での使用は接触不良の原因となるため避けてください。
アース接続	取付板にあるFG端子を必ず接地し、安全性を確保してください。

製品仕様

項目	内容
品名	キースイッチ（大接点タイプ）
品番	KE-510R
電源電圧	AC100V 50/60Hz（表示灯点灯用）
消費電力	1W以下
接点出力	無電圧c接点 AC100V・10A（抵抗負荷）
キースイッチ動作	右回し：赤－黄開、赤－青閉左回し：赤－黄閉、赤－青開
表示灯	ON/OFF表示灯（赤）：キー位置に連動
付帯機能	ON/OFF表示灯動作切り替えスイッチ付
タンパースイッチ	本体取り外し：端子開（1b接点） DC30V・0.5A
使用可能周囲温度	-30℃〜+55℃（結露・氷結なきこと）
設置場所	屋内・半屋外（直接雨のかからない場所）
質量	約750g
外観・材質	亜鉛ダイキャスト（アンバー色塗装仕上げ）

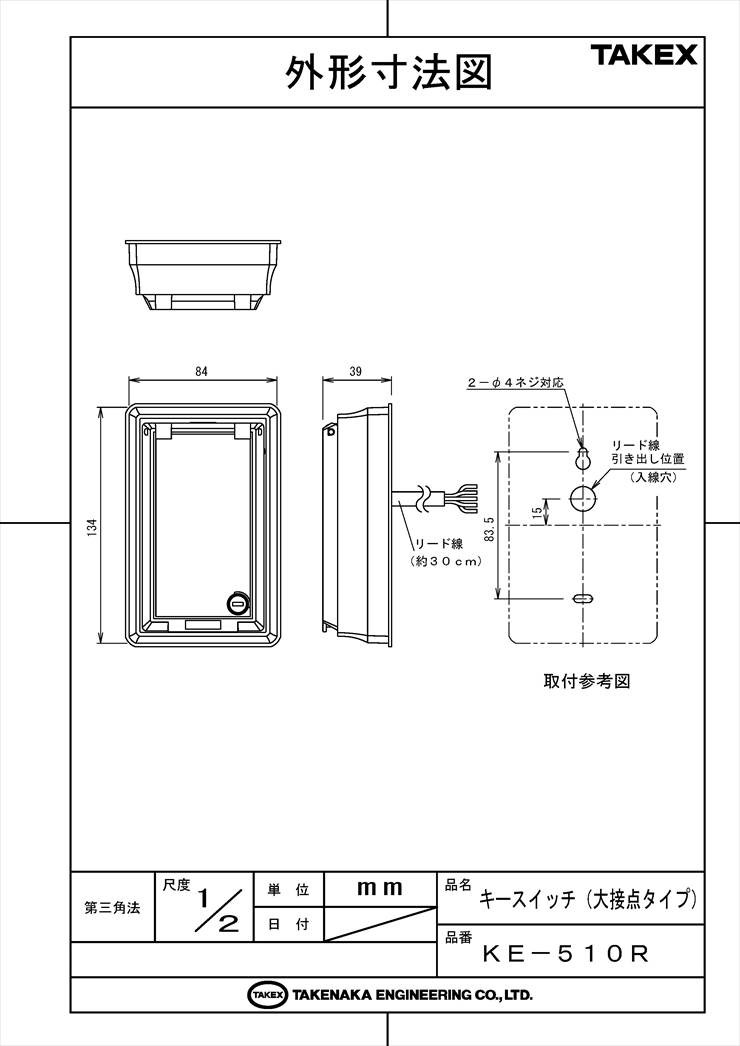

外形寸法	H134 × W84 × D39 (mm)
付属品	キー 3本、取付ネジ（M4×30 2本、φ4×25 2本）

FAQ

Q：鍵は何本付属していますか？ A：専用の特殊キーが3本1セットで付属しています。

Q：屋外で使用することはできますか？ A：軒下など直接雨水がかからない場所であれば設置可能です。直接雨がかかる場所への設置は避けてください。

Q：AC100V以外の電圧でも使用できますか？ A：接点出力自体は無電圧ですが、LED表示灯を点灯させるにはAC100Vの電源供給が必要です。

Q：10A以上の機器を制御したい場合はどうすればよいですか？ A：本機の接点定格は最大10Aです。それ以上の負荷を制御する場合は、本機の接点で外部パワーリレーを駆動させてください。

Q：キーを回した時だけLEDを点灯させることは可能ですか？ A：はい、本体裏面にある「ON/OFF表示灯設定スイッチ」で、左右どちらのキー位置で点灯させるかを選択できます。

Q：警備信号などの微小電流回路に使用しても大丈夫ですか？ A：本製品は大容量接点タイプのため、DC24V 1mA以下の微小電流回路では接触不良を起こす可能性があります。信号用には信号用キースイッチをご検討ください。

Q：本体が壊された時に警報を出すことはできますか？ A：はい、タンパースイッチを内蔵しており、本体が取付面から外されると接点が開いて異常を知らせます。

Q：配線距離はどれくらいまで伸ばせますか？ A：電線径によりますが、φ1.2mmの電線を使用した場合、最大1,500mまで配線可能です。

Q：取り付けにはどのようなボックスが必要ですか？ A：JIS 1個用スイッチボックスに適合しています。

Q：キーが回りにくくなった時のメンテナンス方法は？ A：鍵穴への接点復活剤や油の注入は故障の原因となります。エアブロー等で清掃を行うか、メーカーへご相談ください。
