竹中エンジニアリング（TAKEX） 自動ドア用安全スイッチ 超音波センサー 静止物体検知

HZ-1H(S) 超音波スイッチ アルミシルバー

HZ-1H(S)は、マイコン制御による超音波反射方式を採用した、自動ドア用の立体エリア型安全スイッチです。物体が静止していても確実に検知し続ける能力を持ち、円形ドアや特定の監視エリアにおける挟み込み事故を未然に防ぎます。

  • 型番： HZ-1H(S)
  • 方式： 超音波反射静止物体検知方式
  • 形状： ホーン付埋込型（アルミシルバー仕上げ）
  • 主な用途： 自動ドアの補助監視、挟み込み防止、立体エリアの安全確保
  • 取付高さ： 2.0m 〜 3.0m
HZ-1H(S) 超音波スイッチ アルミシルバー

資料ダウンロード

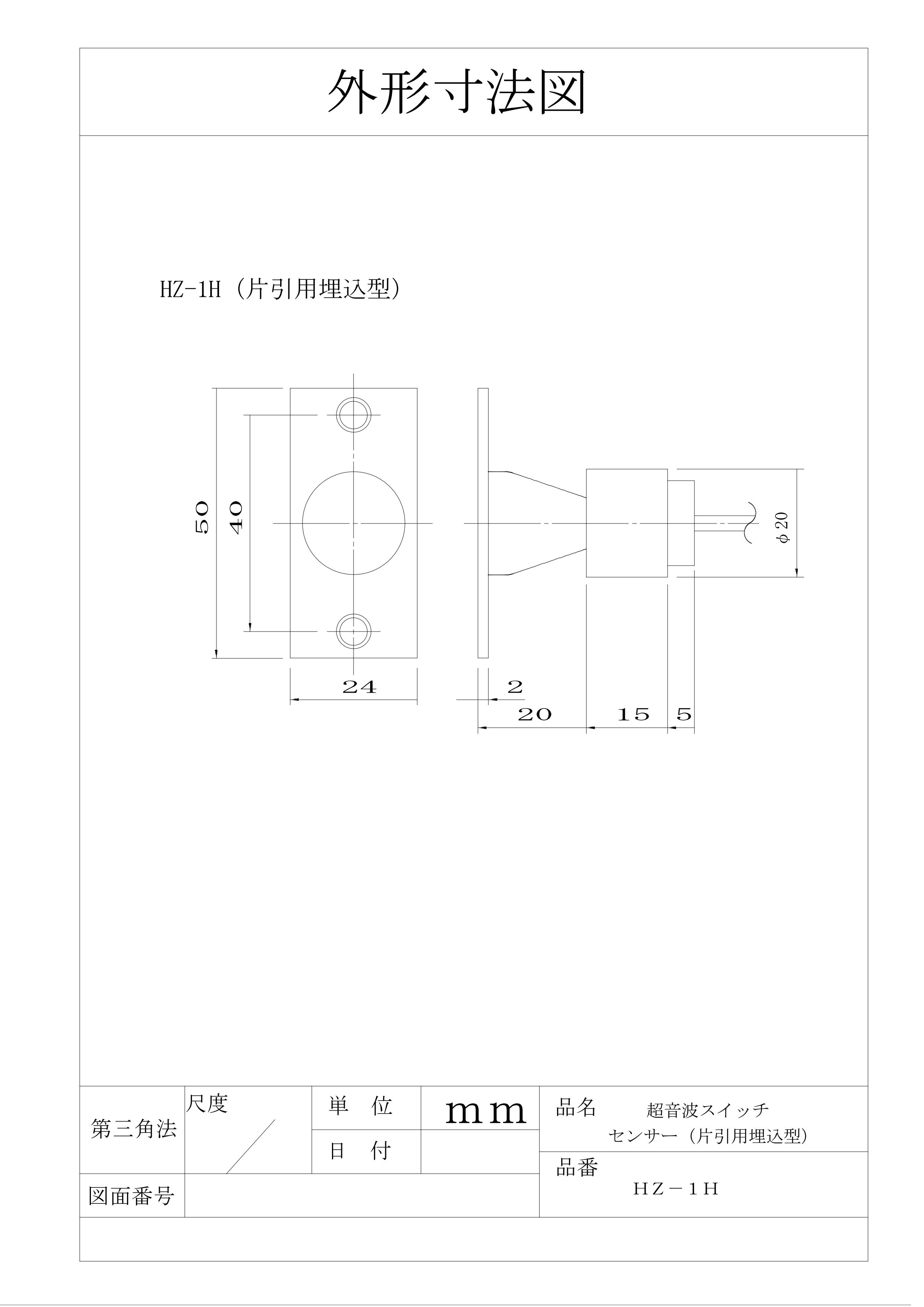

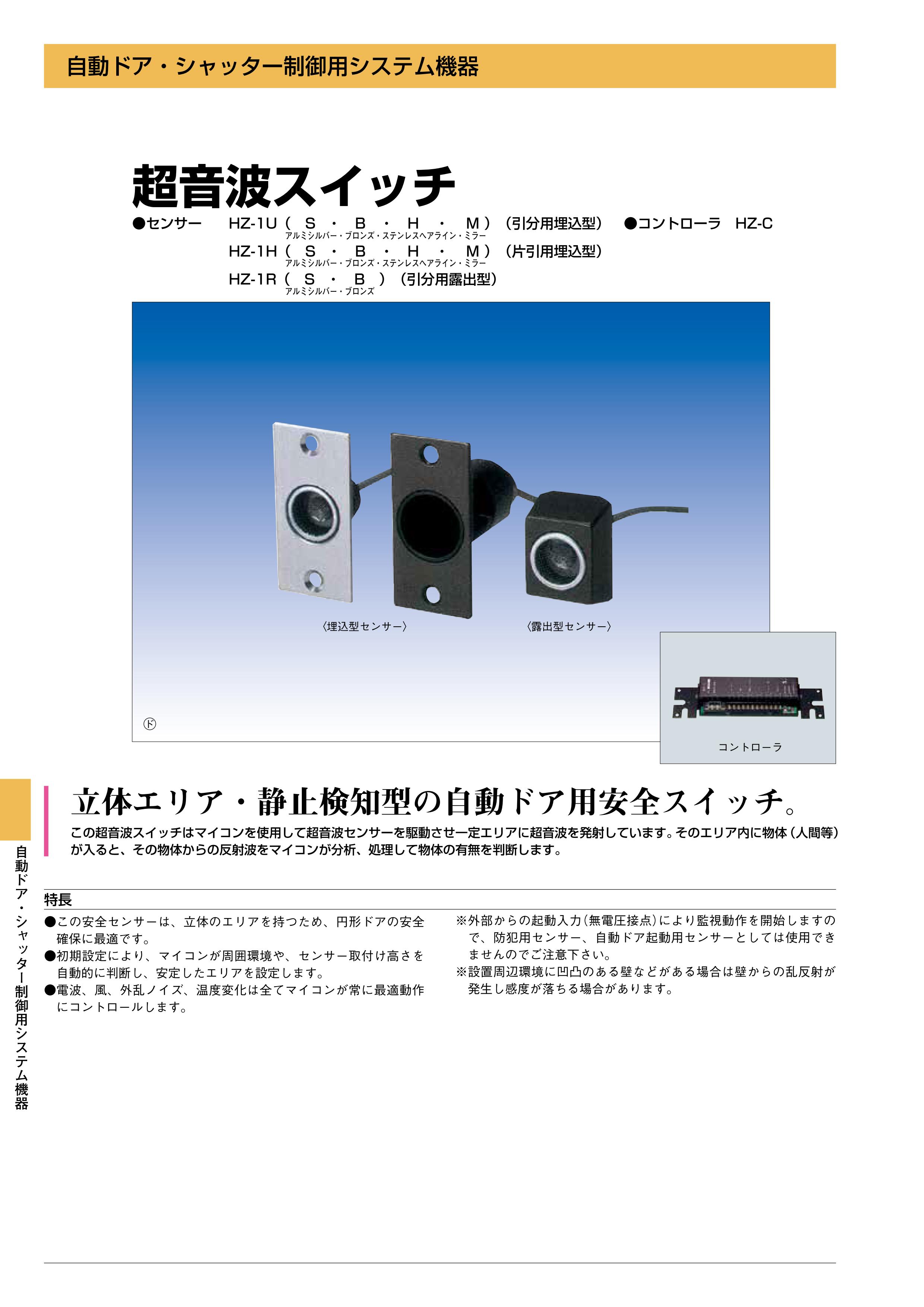

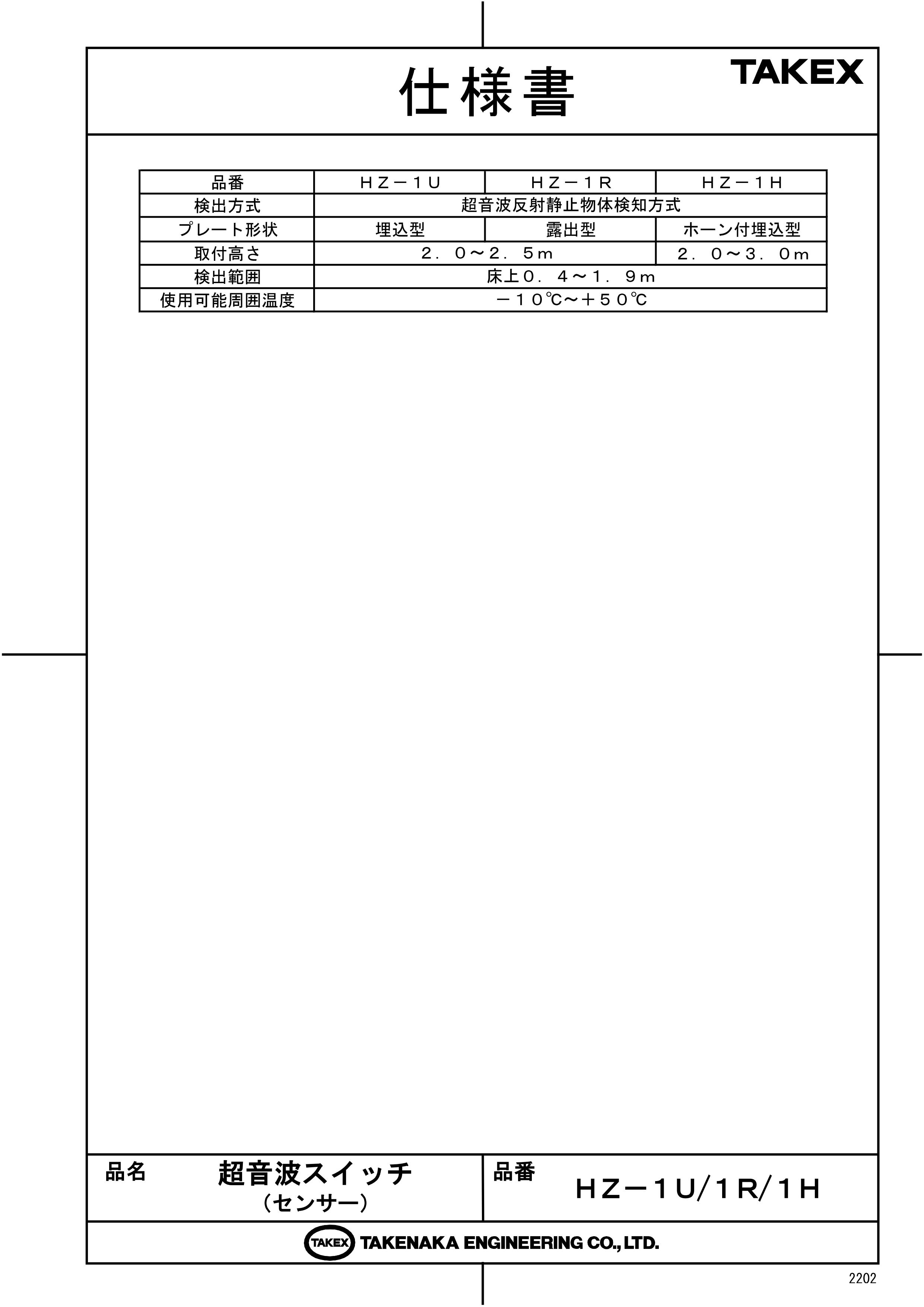

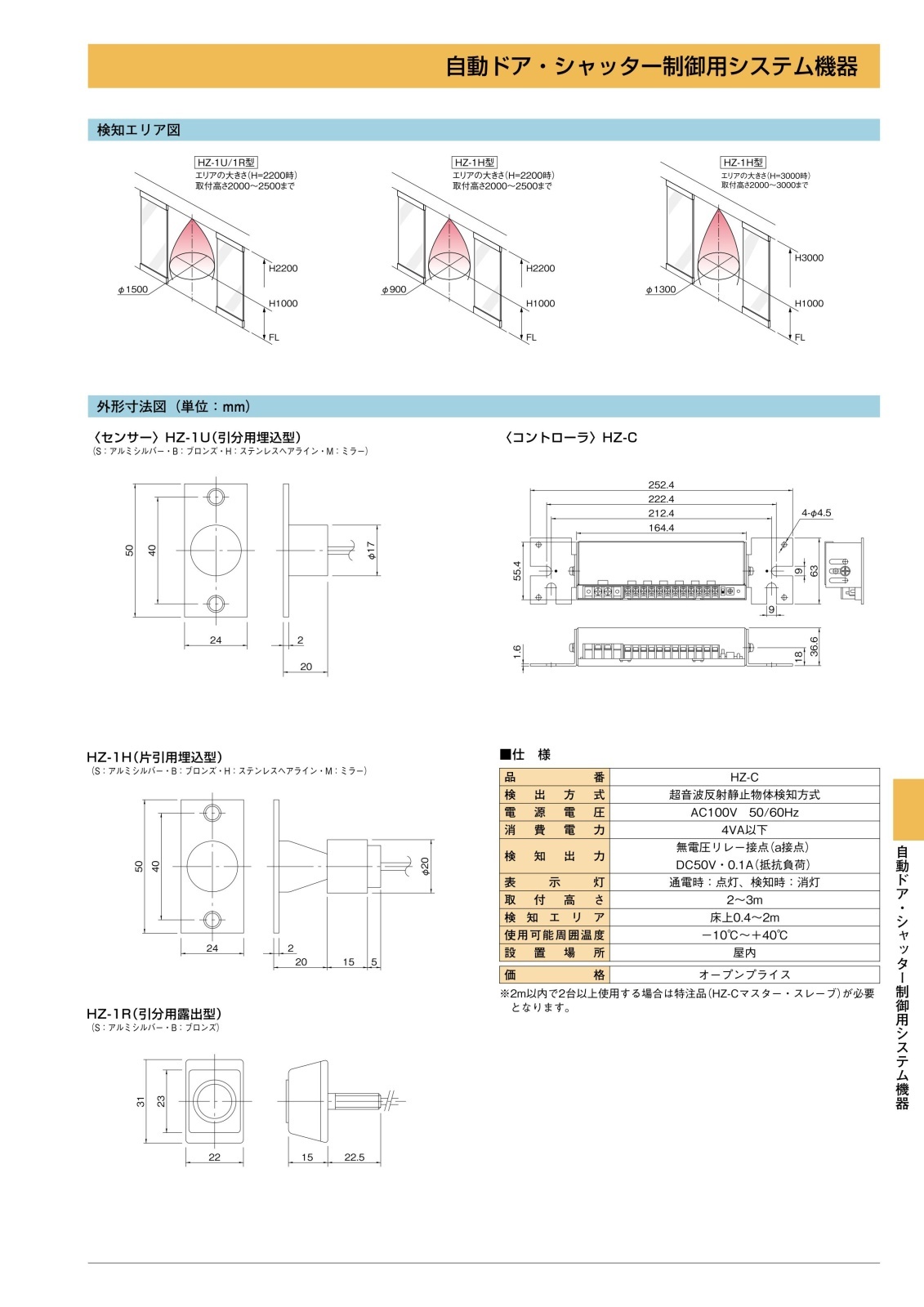

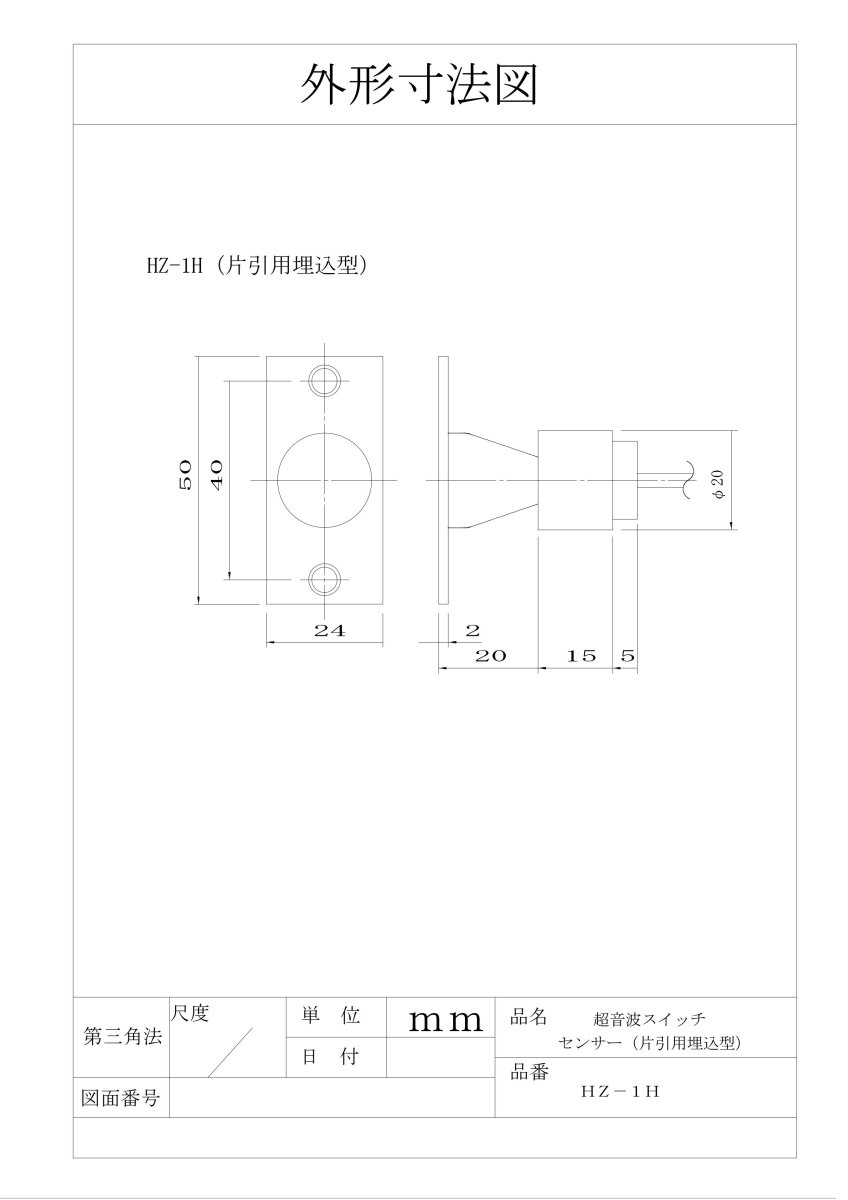

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 自動ドアの軌道上における安全監視
  • 円形ドアや大型自動ドアの挟み込み防止
  • 静止している歩行者やベビーカーの検知
  • 光学式センサーが苦手な透明・黒色対象の検知

導入前に確認したいポイント

  • 専用コントローラー「HZ-C」が別途必要です
  • 本体付属の3mケーブルは切断・延長不可です
  • 取付にはサッシへのM4タップ加工が推奨されます
  • 防犯用途や起動用センサーとしては使用できません

特長

超音波反射による高度な静止体検知

物体からの反射波をマイコンがリアルタイムで分析・処理。赤外線方式等とは異なり、対象物が完全に静止していても、床面との距離の変化として確実に捕捉し続けることが可能です。

死角の少ない立体的なボリューム警戒エリア

音波は同心円状に広がるため、ビーム状の検知ではなく広がりのある「立体空間（ボリューム）」としてエリアを形成。細いフレームのカートや車椅子も漏らさず検知します。

対象物の色や材質に左右されない安定性

光ではなく音響波を利用するため、光を吸収する黒い服、光を透過するガラス、光を乱反射する鏡など、光学式センサーが苦手とする対象物も確実に検知できます。

マイコンによる周囲環境の自動学習機能

初期設定時にマイコンが周囲の床面状況や取付高さを自動判断。基準となるバックグラウンドを学習することで、安定した検知性能を維持します。

外乱ノイズ・温度変化への自動追従ロジック

風や電気的な外乱ノイズ、さらに音速に影響を与える温度変化もマイコンが自動補正。季節や環境を問わず、常に最適な動作状態をコントロールします。

現場に調和するアルミシルバー仕上げのホーン設計

指向性を高めるホーン形状のプレートを採用。汎用性の高いアルミシルバー仕上げは、主要な建具メーカーのサッシやクリアアルマイト仕上げと美しく調和します。

選定時に評価したい強み

  • 絶対的な静止検知： 立ち止まった歩行者や荷物も永続的に検知。
  • 環境適応力： 温度補正・ノイズカット機能をマイコンに内蔵。
  • 施工性： 埋込型でサッシデザインを損なわない。
  • 高信頼性： 圧電素子保護のメッシュカバーを備えた堅牢設計。

施工・設置ガイド

本製品の性能を最大限に引き出すためには、正確な物理的設置が不可欠です。特に超音波の反射角を一定に保つための固定精度が重要となります。

確認項目 この製品での考え方
取付高さ 2.0m 〜 3.0mの範囲内で設置してください。
加工穴径 本体挿入部はΦ22mm。プレート固定はM4タップ処理を行ってください。
ケーブル取扱い 3mの専用線は切断厳禁です。余長は緩やかに束ねて収納してください。
干渉対策 近接設置する場合は、コントローラー間で同期配線を行ってください。

製品仕様

項目 内容
品番 ＨＺ－１Ｈ（Ｓ）
検出方式 超音波反射静止物体検知方式
プレート形状 ホーン付埋込型
取付高さ ２．０〜３．０ｍ
検出範囲 床上０．４〜１．９ｍ（立体エリア）
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと）
設置場所 屋内（直接雨雪のかからない場所）
接続システム 専用コントローラー HZ-C との接続必須
ケーブル長 ３ｍ（本体直出し）

FAQ

Q：センサー単体（AC/DC電源直結）で動作しますか？ A：いいえ。必ず専用コントローラー「HZ-C」と接続して使用してください。単体での電源投入や出力取り出しはできません。
Q：ケーブルが長すぎるので切断しても良いですか？ A：絶対に切断しないでください。ケーブルのインピーダンス特性を含めて演算しているため、切断や延長をすると正常に検知できなくなります。
Q：屋外で使用できますか？ A：基本的には屋内専用です。雨や雪が直接当たると誤作動の原因となるため、屋外に面する場所では深い庇の下など直接影響を受けない場所に設置してください。
Q：防犯センサーとして使用可能ですか？ A：いいえ、できません。本機は起動入力に連動して動作する安全監視用補助センサーであり、防犯用途やドア起動用には設計されていません。
Q：検知しない床から40cm以下の空間はどうなりますか？ A：床面からの反射（ノイズ）と物体の検知を明確に分離するため、床から40cm以下は不感地帯となっています。これは安全上の仕様です。
Q：取付時のM4タップ加工は必須ですか？ A：はい、強く推奨します。タップ加工をせずタッピングネジ等で強引に固定すると、サッシの歪みによりセンサーの角度がズレ、誤動作の原因となります。
Q：透明なガラスドアや漆黒の服を着た人も検知できますか？ A：はい。超音波は物体の光学的性質に影響されないため、赤外線式では検知しにくい透明体や黒い物体も確実に検知します。
Q：温度変化による誤動作はありますか？ A：マイコンによる自動温度補償機能を搭載しているため、-10℃〜+50℃の範囲内であれば温度変化に伴う音速の差を自動的に補正します。
Q：のれんや格子がある場所でも使えますか？ A：揺れるのれんや複雑な格子は、音波を乱反射させたり干渉させたりするため、誤作動の原因となります。使用を避けるか、他の方式への変更を推奨します。
Q：複数のセンサーを同じ風除室に設置できますか？ A：可能です。ただし、超音波の干渉（混信）を防ぐため、コントローラーHZ-Cの間で同期配線を行う必要があります。
