HZ-1R(S) 超音波スイッチ アルミシルバー （引分用露出型） TAKEX 竹中エンジニアリング [HZ-1R(S)]

HZ-1R(S) 超音波スイッチ アルミシルバー （引分用露出型） TAKEX 竹中エンジニアリング [HZ-1R(S)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 自動ドア用安全スイッチ 超音波センサー 屋内用

HZ-1R(S) 超音波スイッチ アルミシルバー（引分用露出型）

完全に静止した物体を検出し続ける「超音波反射方式」を採用した、自動ドア用の高精度安全センサーです。

物体からの反射波をマイコンで高度に分析し、ドアウェイの死角を排除。赤外線方式では難しい「動きのない物体」の検知に優れ、ベビーカーや立ち止まった歩行者の安全を強固に守ります。アルミシルバーの露出型プレートで意匠性にも配慮されています。

  • 型番： HZ-1R(S)
  • 検出方式： 超音波反射静止物体検知方式
  • プレート形状： 露出型（アルミシルバー塗装）
  • 主な用途： 自動ドアの挟み込み防止・安全確保
  • 設置環境： 屋内（取付高さ 2.0m 〜 2.5m）

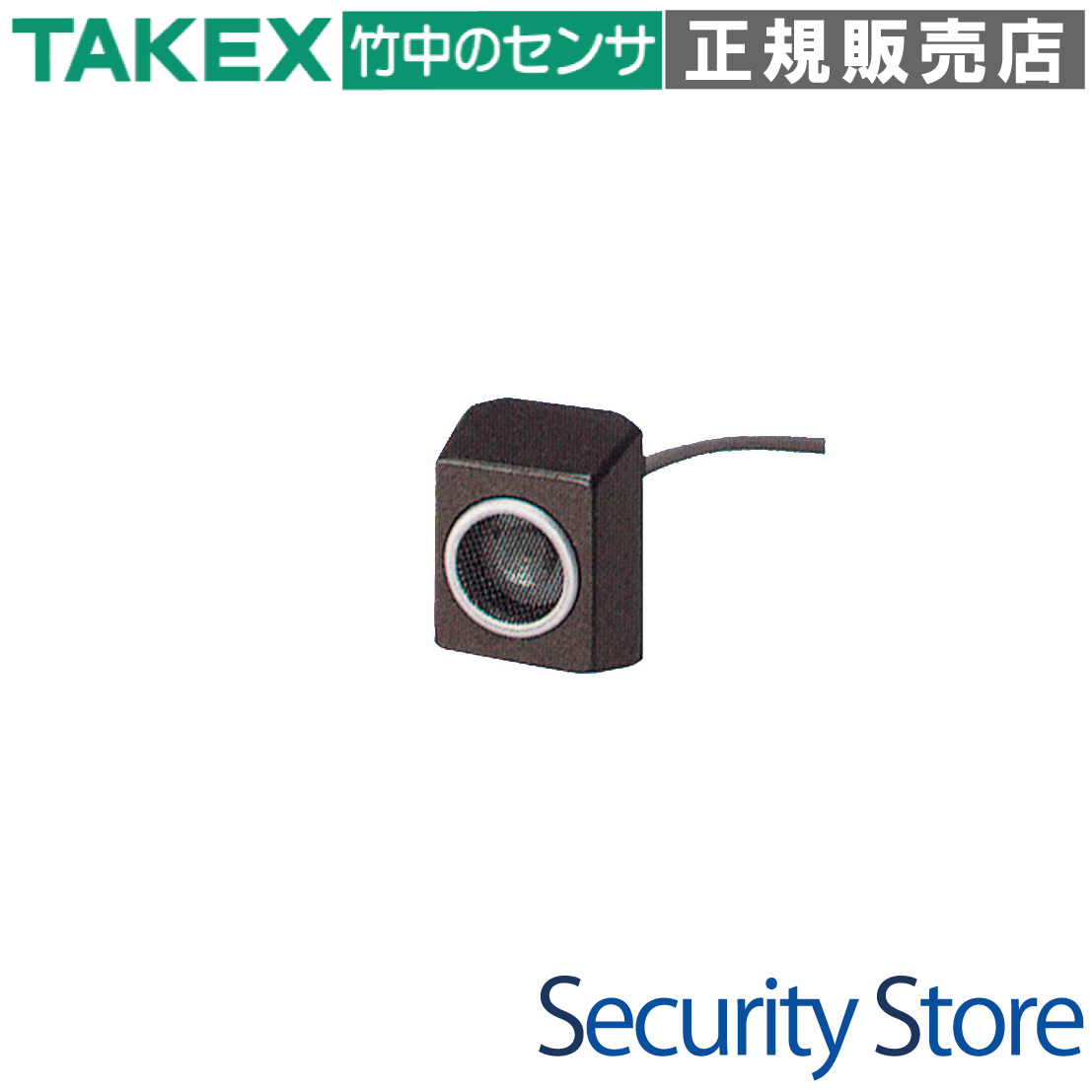

HZ-1R(S) 超音波スイッチ 外観

資料ダウンロード

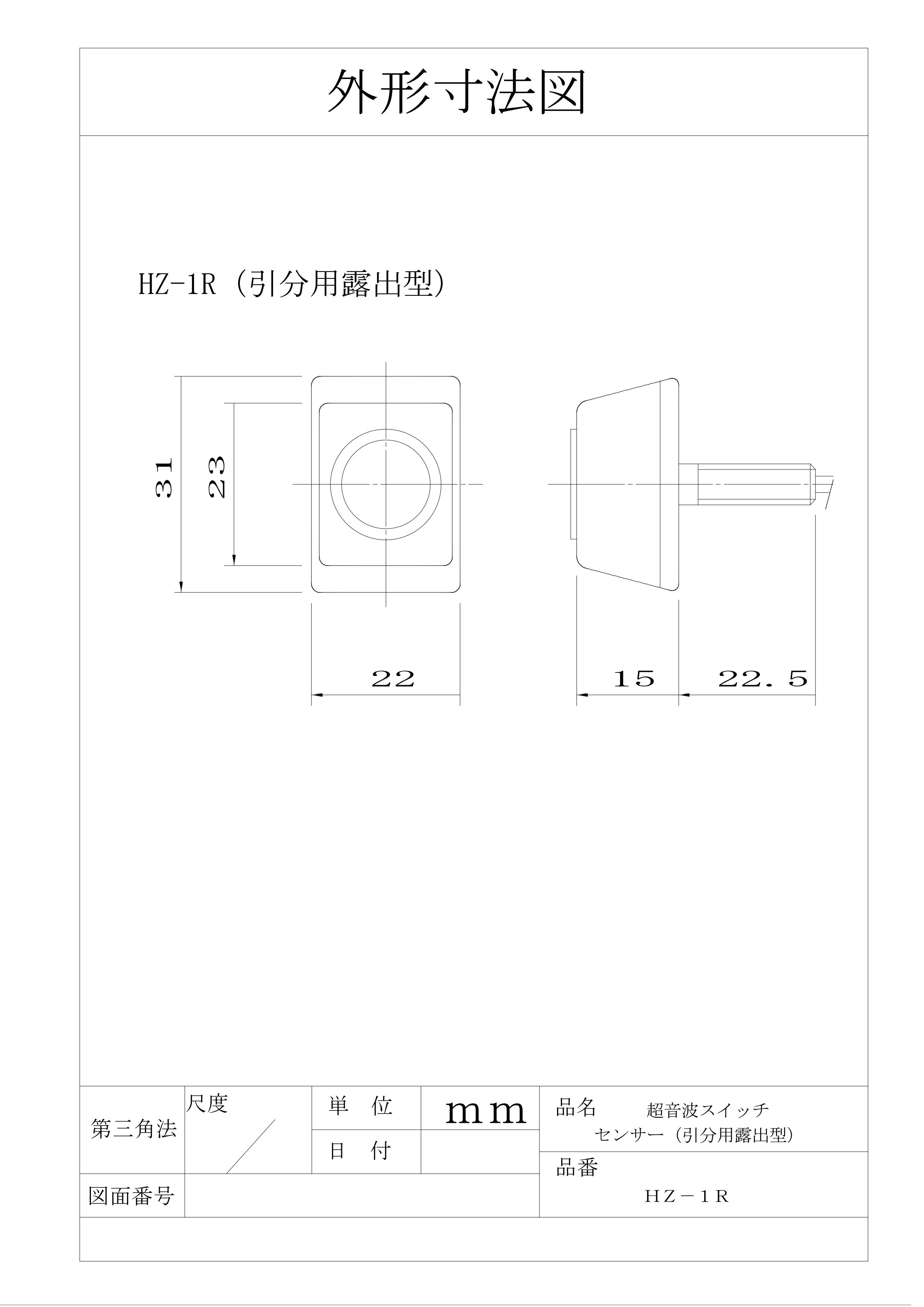

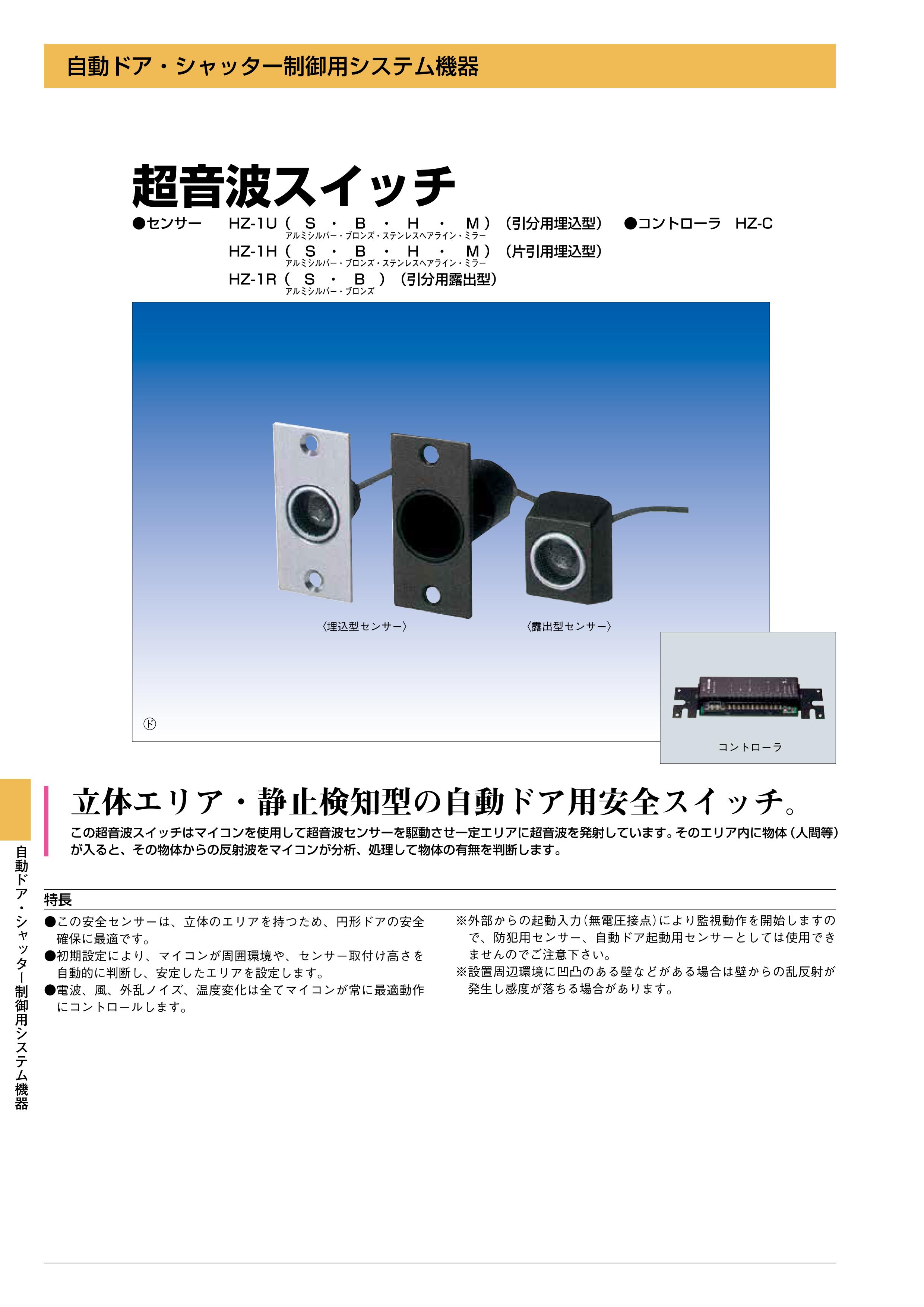

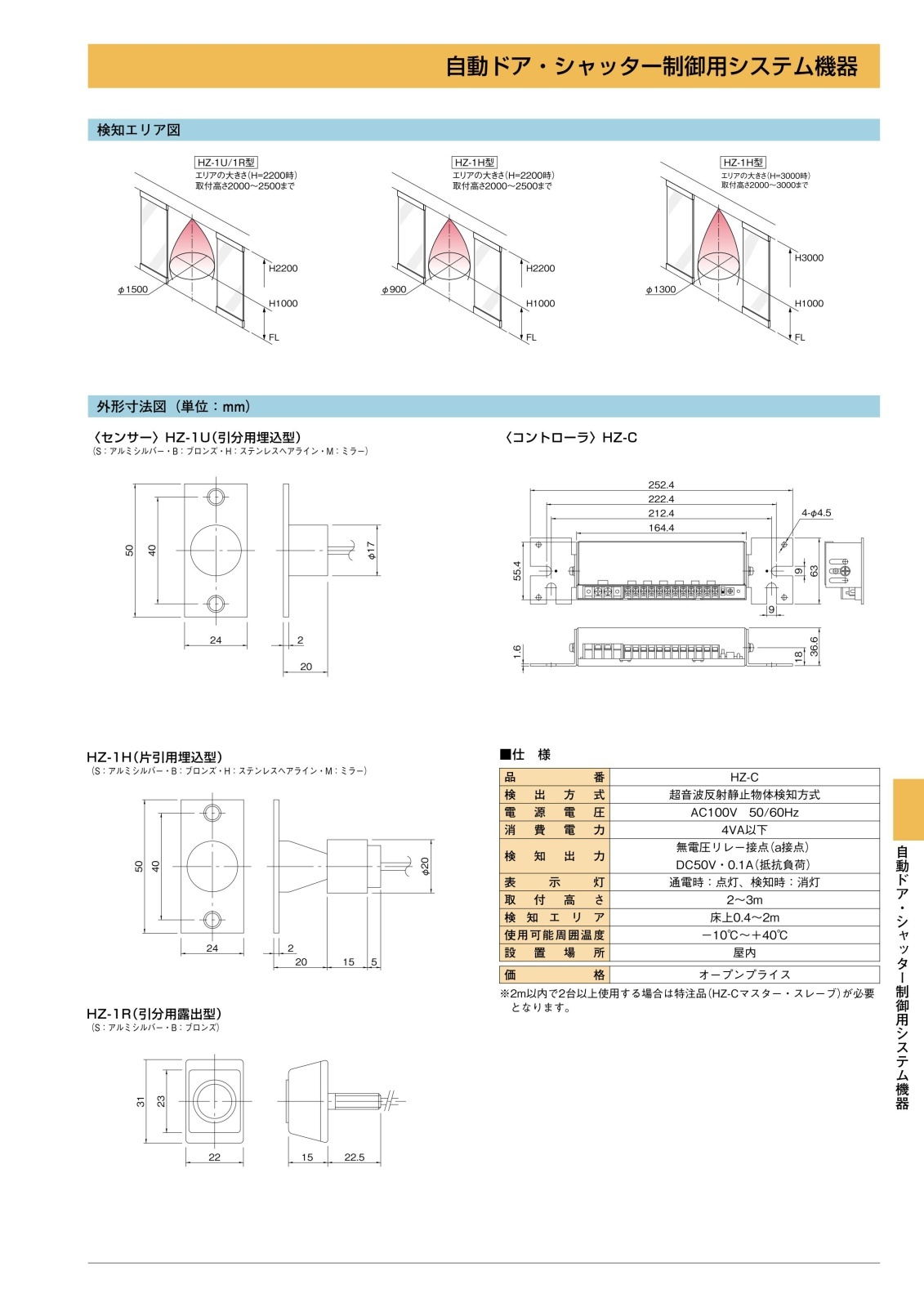

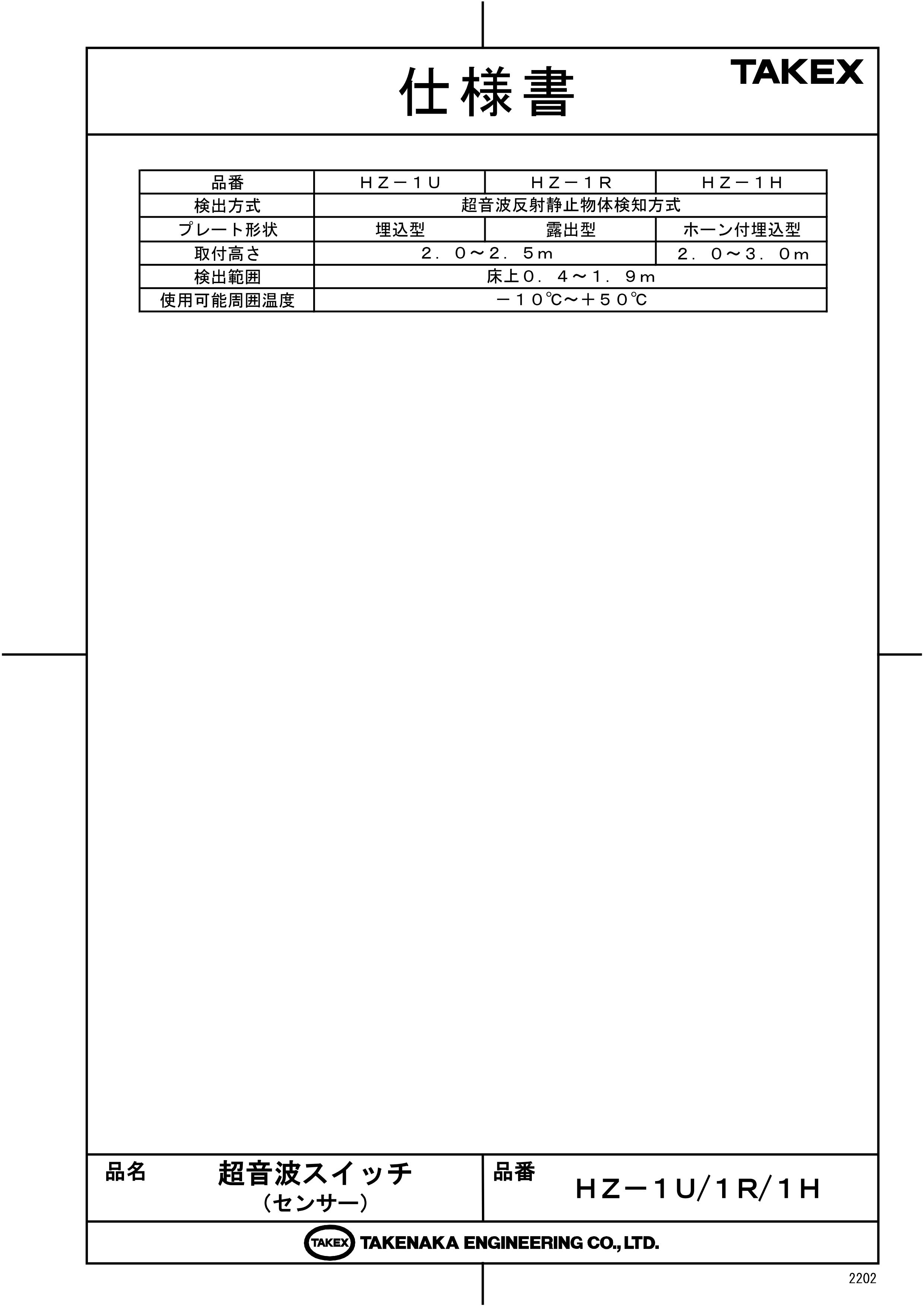

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 自動ドア開口部の安全補助監視
  • 円形ドア等の特殊形状ドアの安全確保
  • 荷物やベビーカー等の静止物体検知
  • 風除室など赤外線が不安定な環境

導入前に確認したいポイント

  • 別売のコントローラー「HZ-C」が必須です
  • 床面から0.4m以下は不感帯となります
  • 防犯用やドア起動用には使用できません
  • 雨や雪が直接かかる場所は設置不可です

特長

超音波反射静止物体検知による高い安全性

超音波パルスを発射し、物体からの反射波をリアルタイムで解析します。対象が完全に静止していても物理的な反射面として検知し続けるため、ドア付近で立ち止まった歩行者や放置された荷物を確実にとらえ、挟み込み事故を未然に防ぎます。

死角を最小化する立体的な検出ボリューム

点や線ではなく、空間として「立体エリア」を形成します。これにより、自動ドアの軌道上および直近における検知漏れを極限まで排除。円形ドアなど、複雑な動きを伴うドアの安全対策にも極めて有効です。

マイコンによる周囲環境の自動学習機能

初期設定時にマイコンが周囲の壁や床面、センサーの取り付け高さを自動的に判断。設置環境に最適化された安定した検知エリアを自動で構成するため、現場ごとの煩雑な調整作業を大幅に軽減します。

外乱ノイズや環境変化への優れた適応力

風、電波、外来ノイズの影響をマイコンが自動的にコントロール。また、温度変化に伴う超音波の特性変化も自動補正することで、季節や空調環境に左右されない安定した動作を実現しています。

現場に馴染むアルミシルバー露出型デザイン

プレート部にはアルミシルバー塗装を採用。オフィスビルや商業施設の自動ドア無目部分に設置しても違和感のない、質感の高い仕上がりとなっています。

高度な相互干渉防止（同期機能）

コントローラー（HZ-C）を介した同期配線を行うことで、複数のセンサーが近接する風除室などでも、超音波同士の干渉（クロストーク）による誤動作を確実に防止。多層的な安全設計が可能です。

選定時に評価したい強み

  • 静止体検知： 温度変化に依存しない超音波方式で「動かない人・物」を逃さない。
  • 立体監視： 死角ができにくいボリューム検知で、ドアウェイの安全性を最大化。
  • 自動補正： 温度やノイズをマイコンが常時監視し、誤報と失報を低減。
  • 施工性： 露出型プレートと3m専用ケーブルにより、現場での迅速な取り付けが可能。

施工・設置ガイド

本機は単体では動作しません。必ず専用コントローラー「HZ-C」と組み合わせて使用してください。取付高さは2.0m〜2.5mが規定範囲です。

工程・項目 施工上の注意点
取付穴加工 Φ8mmの貫通穴を穿孔してください。ケーブル保護のためバリ取りを推奨します。
ケーブル取扱い 直出しの3.0mケーブルは切断厳禁です。アナログ信号の劣化やノイズ混入の原因となります。
不感帯の理解 床面から0.4mまでは不感帯となります。背の低い障害物への対応は別途検討が必要です。
環境条件 検出範囲内に植木、のれん、風で動く掲示物がないことを確認してください。

製品仕様

項目 内容
品番 ＨＺ－１Ｒ（Ｓ）
検出方式 超音波反射静止物体検知方式
プレート形状 露出型（アルミシルバー塗装）
取付高さ ２．０〜２．５ｍ
検出範囲 床上０．４〜１．９ｍ
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと）
設置場所 屋内
付属品 M6ナット(1)、バネ座金(1)、平座金(1)
ケーブル長 約3.0m（直出し）

FAQ

Q：このセンサーだけで自動ドアを動かすことはできますか？ A：いいえ、できません。本機は「安全スイッチ」であり、挟み込み防止のための補助センサーです。ドアを動かすための「起動用センサー」としては使用できません。
Q：床に置いた荷物などは検知できますか？ A：床面から0.4mより高い部分に反射面があれば検知可能です。床面直上（0〜0.4m）は、床からの乱反射を防ぐための不感帯として設定されています。
Q：屋外の門扉などに使用できますか？ A：本製品は「屋内用」です。雨や雪、直接の被水がある場所では誤動作や故障の原因となるため、設置できません。
Q：ケーブルが余った場合、短く切っても大丈夫ですか？ A：いいえ、切断は厳禁です。微弱なアナログ信号を伝送しているため、切断・再結線を行うとノイズ耐性が著しく低下し、正常に動作しなくなる恐れがあります。
Q：動作状態を確認するためのLEDはどこにありますか？ A：センサーヘッドである本機にはLEDは搭載されていません。動作確認は接続先のコントローラー「HZ-C」の表示灯で行ってください。
Q：2台並べて設置しても干渉しませんか？ A：コントローラー（HZ-C）同士を同期配線することで、超音波の干渉を防ぐことができます。近接設置時は必ず同期設定を行ってください。
Q：取付高さが3mあるのですが、設置可能ですか？ A：標準仕様は2.5mまでです。それを超える場合は感度が不足したり、検知範囲が変わるため、メーカーへの技術相談が必要です。
Q：赤外線センサーとの違いは何ですか？ A：赤外線センサーが「温度変化（動き）」に反応するのに対し、超音波方式は物体の「物理的な存在」に反応します。そのため、立ち止まっている人でも検知し続けられる点が大きな違いです。
Q：風が強い場所でも大丈夫ですか？ A：マイコンが風による影響を自動的にキャンセルするように設計されていますが、極端な強風が吹き抜ける場所では超音波が流され、感度が低下する場合があります。
Q：お手入れは必要ですか？ A：センサー面にホコリやクモの巣が付着すると感度低下の原因になります。定期的に乾いた布などで清掃してください。
