HZ-1U(S) 超音波スイッチ アルミシルバー （引分用埋込型） TAKEX 竹中エンジニアリング [HZ-1U(S)]

HZ-1U(S) 超音波スイッチ アルミシルバー （引分用埋込型） TAKEX 竹中エンジニアリング [HZ-1U(S)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 自動ドア用安全スイッチ 超音波反射方式 埋込型 アルミシルバー

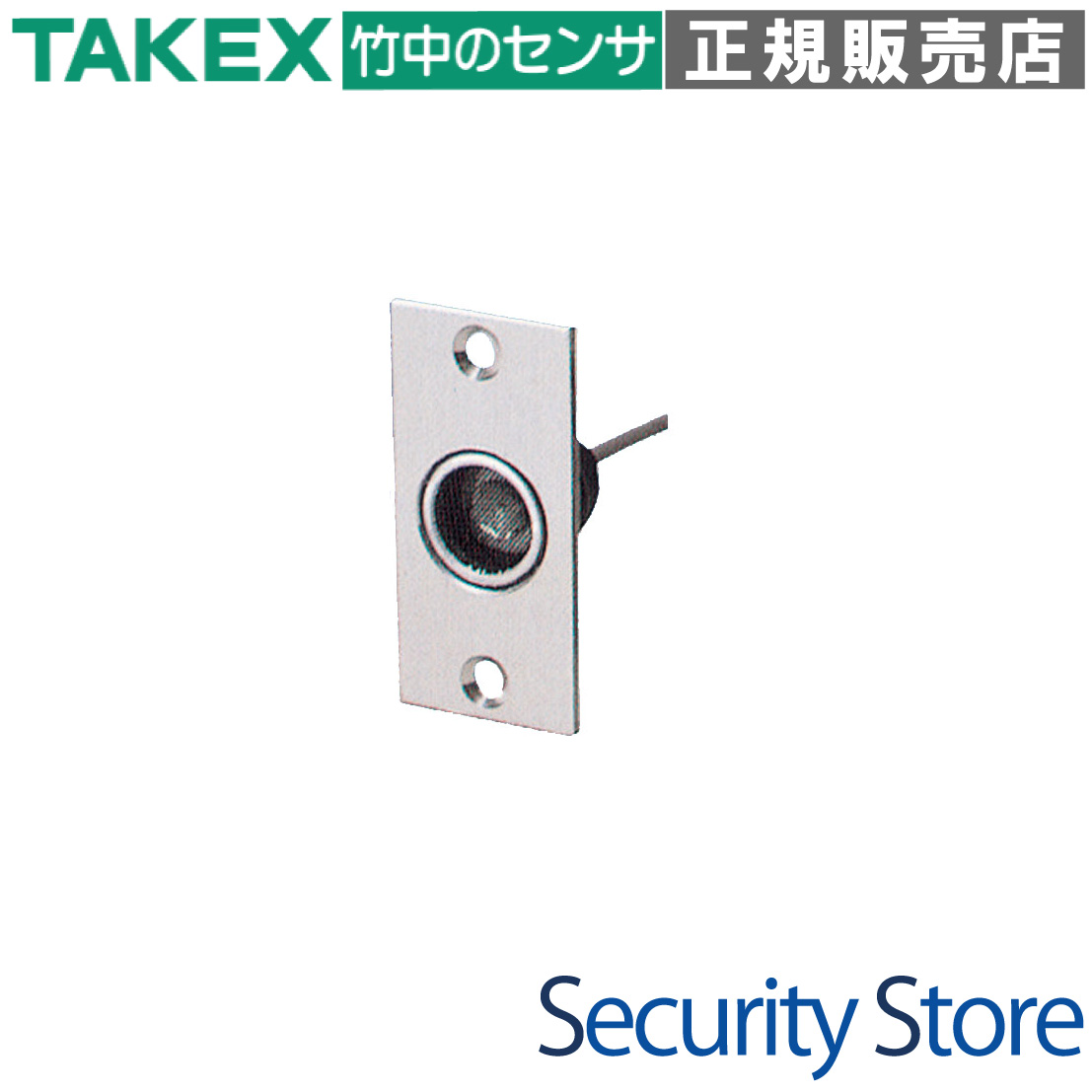

HZ-1U(S) 超音波スイッチ アルミシルバー（引分用埋込型）

HZ-1U(S)は、高度なマイコン制御による「超音波反射静止物体検知方式」を採用した、自動ドア用の立体エリア安全センサーです。従来の赤外線方式では検知が難しかった「立ち止まっている人物」や「黒い衣服」も物理的な音波の反射で確実に捉え、ドアの閉まり込みによる事故を未然に防ぎます。

  • 型番： HZ-1U(S)
  • 方式： 超音波反射静止物体検知方式
  • 形状： 引分用 埋込型
  • 仕上げ： アルミシルバー
  • 主な用途： 自動ドアの安全確保（静止体検知・挟み込み防止）
HZ-1U(S) 超音波スイッチ

資料ダウンロード

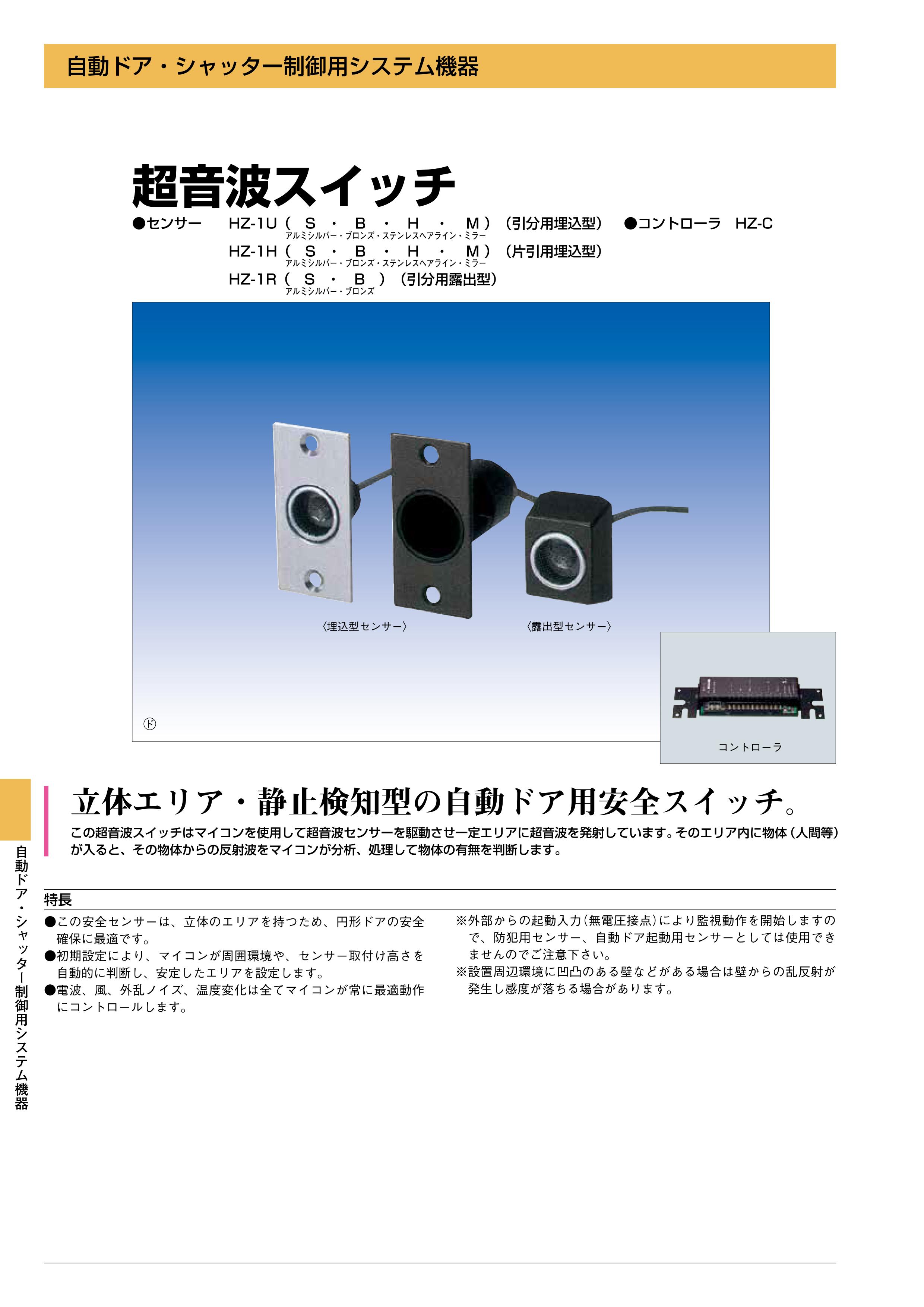

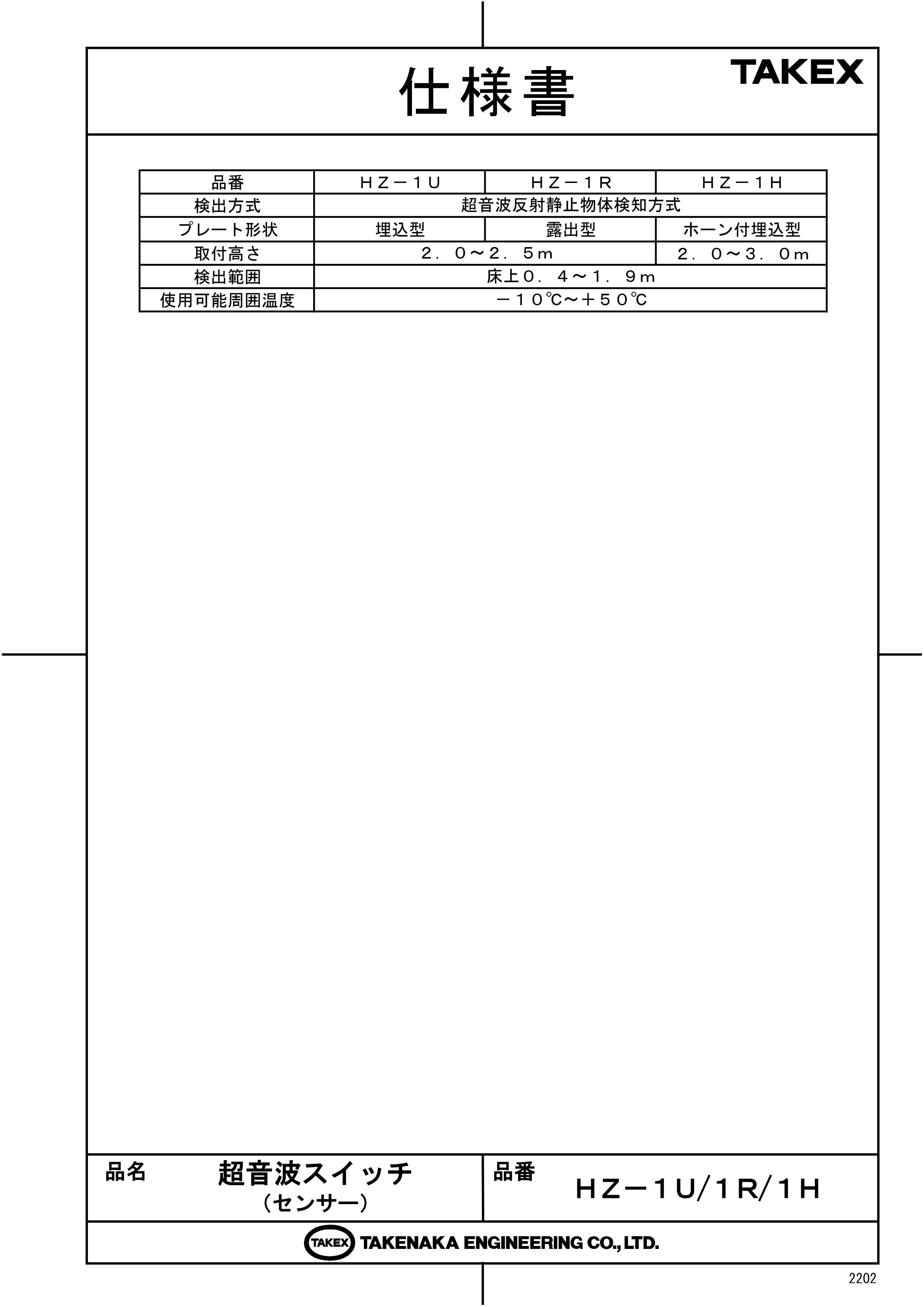

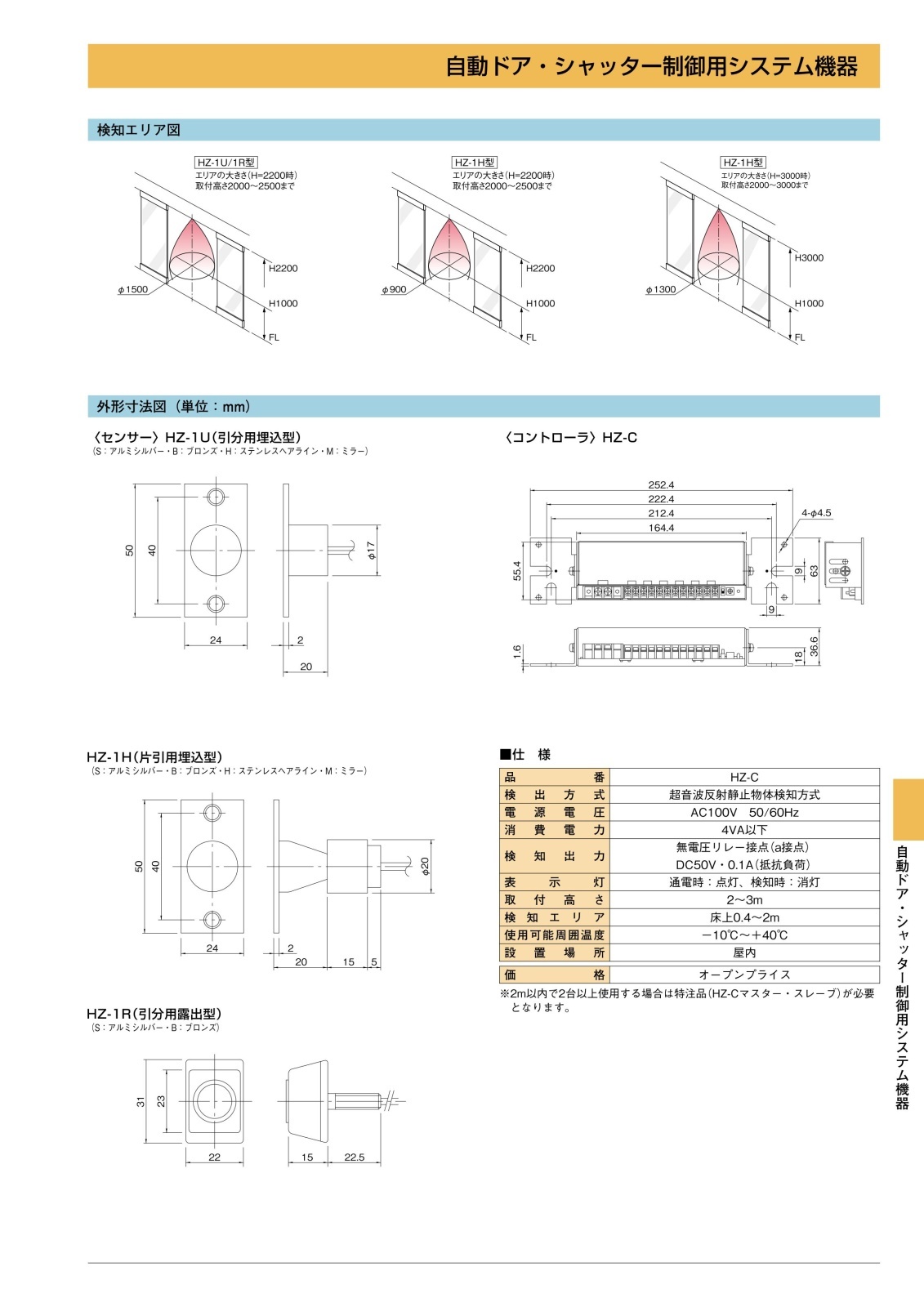

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 自動ドアのドアウェイ安全確保
  • 円形ドアや特殊な開口部の死角補完
  • 高級エントランスの意匠性重視現場
  • 黒い床や黒い衣服が多い環境
  • ベビーカー・車椅子の利用が多い施設

導入前に確認したいポイント

  • 専用コントローラー「HZ-C」が必要です
  • 単独での起動用センサーには使えません
  • 取付高さは 2.0m 〜 2.5m を厳守
  • 雨や雪が直接かかる場所は設置不可
  • 専用ケーブルの切断・延長は厳禁

特長

超音波反射方式による「静止物体」の確実な検知

センサーから発射された超音波が床面や物体に反射して戻るまでの時間をマイコンが解析。赤外線方式が苦手とする「動かない物体」や「光を吸収する黒い衣服」に対しても、物理的な波の反射を利用するため極めて安定した検知性能を発揮します。

3Dマッピングによる立体的な監視エリア

平面的なエリア検知ではなく、超音波の拡散特性を活かした「立体的な検出範囲（コーン状空間）」を形成します。ドア周辺の死角を大幅に減少させ、ベビーカーや車椅子が立ち止まっている状態でも確実にドアの閉動作を制御します。

マイコンによる環境学習と自動最適化

初期設定時、マイコンが周囲の環境やセンサー取付高さを自動的に判断。電波、風、外乱ノイズ、温度変化の影響を常に監視し、最適動作を維持するようにコントロールする自己診断機能を備えています。

意匠性を追求したアルミシルバー仕上げ・埋込型

サッシ（無目・方立）に完全に調和する埋込型デザインを採用。センサーヘッド側にはLEDなどの光る部品を一切配置しない「インジケーターレス設計」により、エントランスの高級感を損なわないスマートな外観を実現しました。

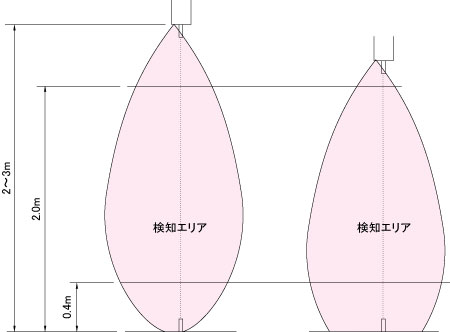

床面ノイズを排除する有効検出高さ設定

検出範囲は床上 0.4m 〜 1.9m の空間に限定されています。これにより、床面の微細な振動、水たまり、埃、小さなゴミなどの反射をノイズとして無視し、人間のみを確実に捉える高度なアルゴリズムを搭載しています。

過酷な環境に耐える堅牢なフロントパネル

アルミシルバーの仕上げにより、長期にわたる運用でも美観を維持。耐候性に優れ、サッシへのフラッシュマウント設置が可能なため、物理的な接触による損傷リスクも低減されます。

選定時に評価したい強み

  • 環境耐性： 太陽光や照明変化、色、温度に左右されない物理音波検知。
  • 安全性： 立体エリアで立ち止まった人を確実に逃さない静止検知力。
  • 意匠性： 目立たずサッシに溶け込む埋込デザインとインジケーターレス仕様。
  • 信頼性： 日本国内の自動ドア現場で豊富な実績を誇る竹中エンジニアリング製。

施工・設置ガイド

本製品はフロントエンドデバイスです。すべての信号処理は別売のコントローラー「HZ-C」側で行われます。

【警告】 センサー本体から出ている3mの専用ケーブルは絶対に切断・短縮しないでください。アナログ信号のインピーダンス特性を工場出荷時に調整しているため、加工すると復旧不能な故障となります。
施工項目 基準と注意点
取付高さ 床面から 2.0m 〜 2.5m を厳守してください。
サッシ加工 本体挿入用に Φ22mm、ネジ固定用に 40mmピッチ M4タップ加工が必要です。
ケーブル余長 ケーブルを短くせず、サッシ内等で大きく緩いループ状に束ねて収納してください。
隣接干渉対策 複数台を近接設置する場合は、コントローラー間で「同期配線」が必要です。

製品仕様

項目 内容
品番 ＨＺ－１Ｕ(S)
検出方式 超音波反射静止物体検知方式
プレート形状 埋込型（引分用）
プレート材質・色 アルミシルバー
取付高さ ２．０〜２．５ｍ
検出範囲（Z軸） 床上０．４〜１．９ｍ
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと）
設置場所 屋内専用

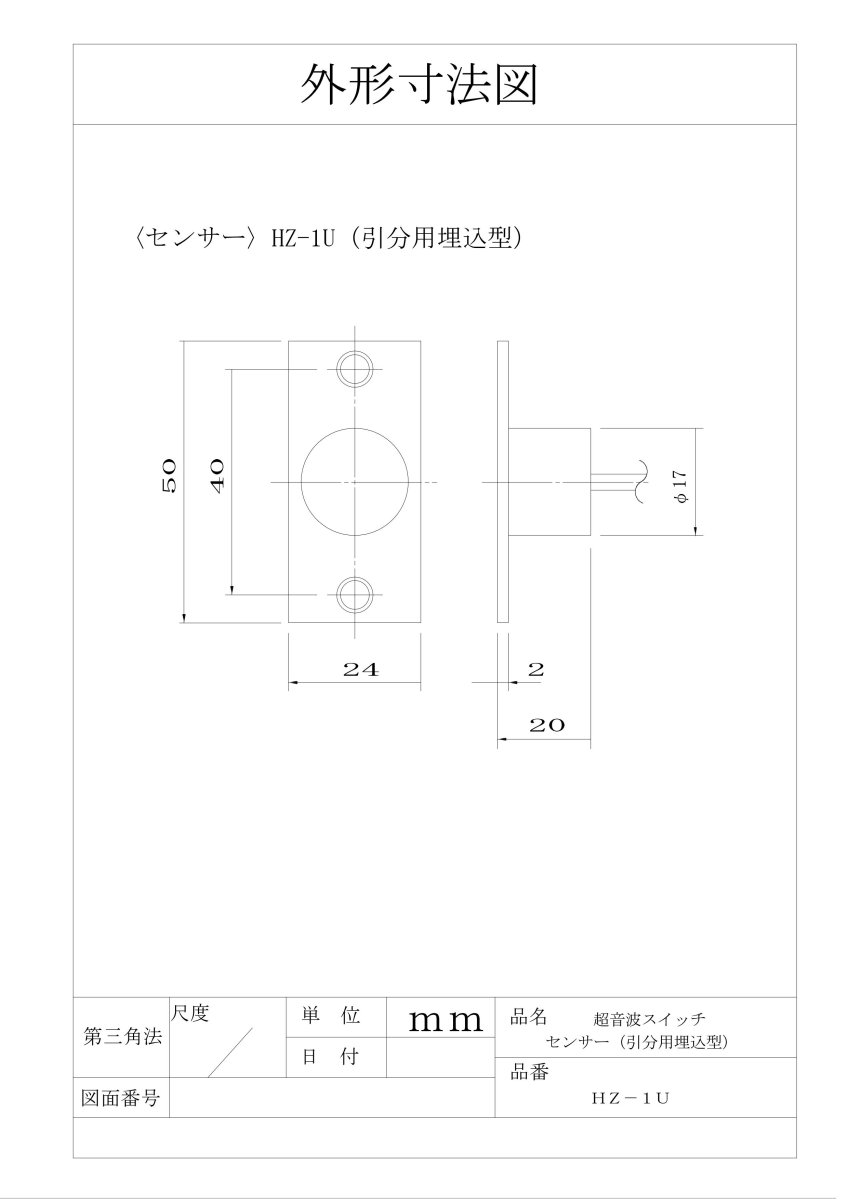

外形寸法 幅 24mm × 高さ 50mm × 厚さ 2mm（プレート部）
深さ 20mm（本体埋込部）
付属ケーブル 長さ 3m（本体直付け）
付属品 サッシネジ (4×10) × 2本

FAQ

Q：このセンサーだけで自動ドアを動かせますか？ A：いいえ。本製品は「安全確保用（補助センサー）」です。ドアを開けるための起動用センサーとしては使用できません。また、動作には別途「コントローラー HZ-C」が必要です。
Q：黒い服を着た人でも検知できますか？ A：はい。赤外線方式と異なり、光の反射率ではなく「音波」の反射を利用するため、服の色に関係なく高い検知精度を発揮します。
Q：配線が長すぎるので切っても良いですか？ A：絶対に切断しないでください。ケーブルの長さを含めて感度調整されています。切断すると正常に検知できなくなります。
Q：センサーヘッドにLEDが付いていないのですが。 A：意匠性を重視した設計のため、ヘッド側にはLEDがありません。動作確認はコントローラー HZ-C の表示灯で行ってください。
Q：風で揺れるカーテンやのれんがあっても大丈夫ですか？ A：揺れる物体は「動体」として検知し、ドアが閉まらなくなる原因となります。検知エリア内に揺れる物体を置かないようにしてください。
Q：屋外で使用できますか？ A：屋内専用です。雨や雪が直接かかると、送受波部に水膜が張って超音波が遮断されるため、使用できません。
Q：取付高さが3mある場所に使えますか？ A：推奨取付高さは 2.0m〜2.5m です。それ以上の高さでは床面まで超音波が届かず、正常な検知ができない恐れがあります。
Q：メンテナンスで注意することは？ A：センサーの開口部に埃や蜘蛛の巣が詰まると感度が低下します。乾いた柔らかいブラシ等で定期的に清掃してください。
Q：車椅子が立ち止まっていても検知し続けますか？ A：はい。静止物体検知方式ですので、エリア内に物体がある限り検知信号を出し続けます。
Q：施工中にサッシの金属粉が入っても大丈夫ですか？ A：故障の原因となります。穴あけ加工後は必ずバリ取りと清掃を行い、金属粉がセンサー内部やケーブルに接触しないようにしてください。
