HZ-1R(B) 超音波スイッチ ブロンズ （引分用露出型） TAKEX 竹中エンジニアリング [HZ-1R(B)]

HZ-1R(B) 超音波スイッチ ブロンズ （引分用露出型） TAKEX 竹中エンジニアリング [HZ-1R(B)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 超音波スイッチ 自動ドア安全センサー 静止体検知 屋内用

HZ-1R(B) 超音波スイッチ ブロンズ（引分用露出型）

完全に静止している物体を逃さず検知する、超音波反射方式の自動ドア用安全スイッチです。マイコン制御により周囲環境を自動的に判断し、温度変化や外乱ノイズの影響を最小限に抑えながら、自動ドア開口部の死角を立体的にガードします。

  • 型番： HZ-1R(B)
  • 方式： 超音波反射静止物体検知方式
  • 設置形態： 露出型（ブロンズ塗装）
  • 主な用途： 引分ドア・円形ドアの挟み込み防止用安全補助センサー
  • 取付高さ： 2.0m 〜 2.5m
  • 検知範囲： 床上 0.4m 〜 1.9m（立体エリア）

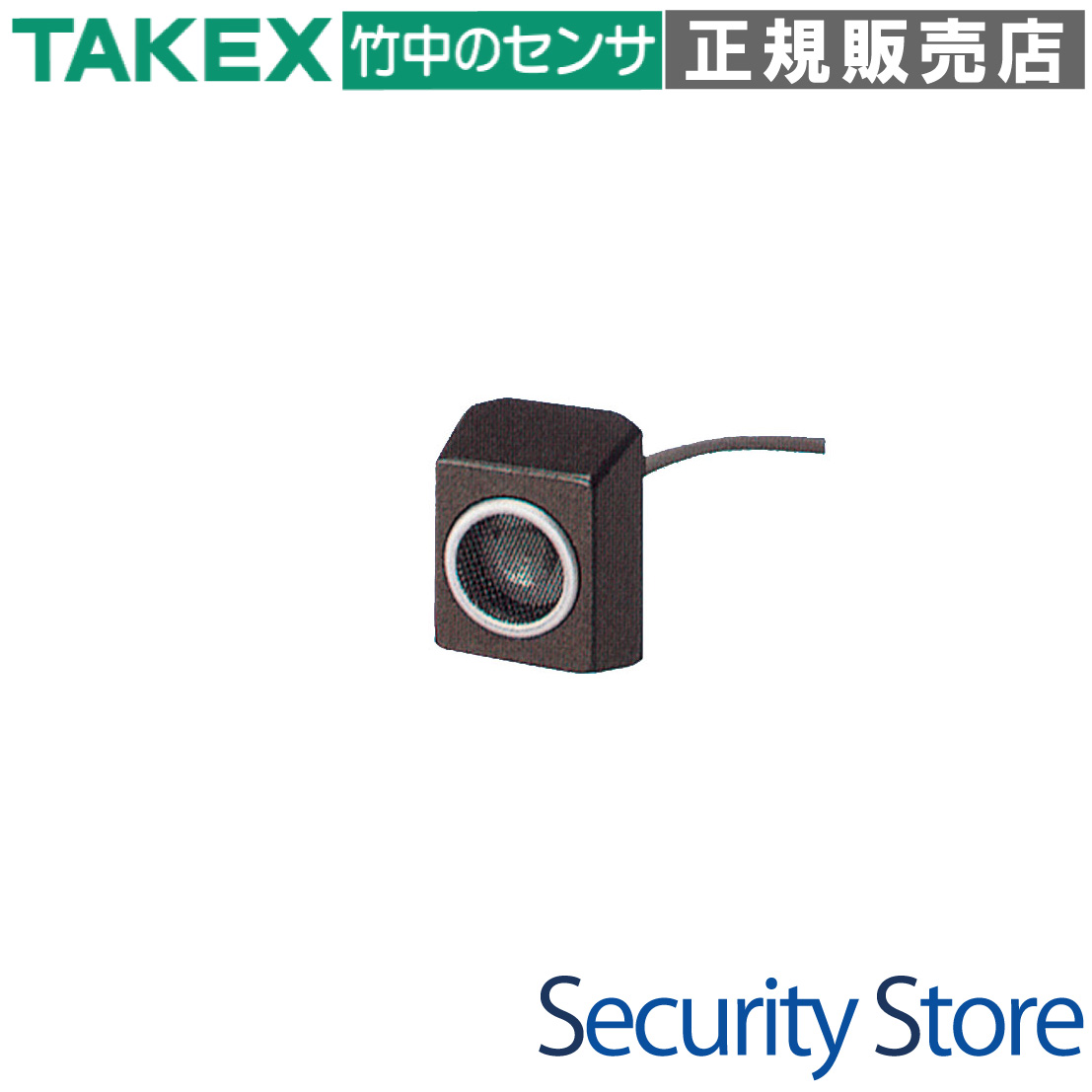

HZ-1R(B) 超音波スイッチ ブロンズ

資料ダウンロード

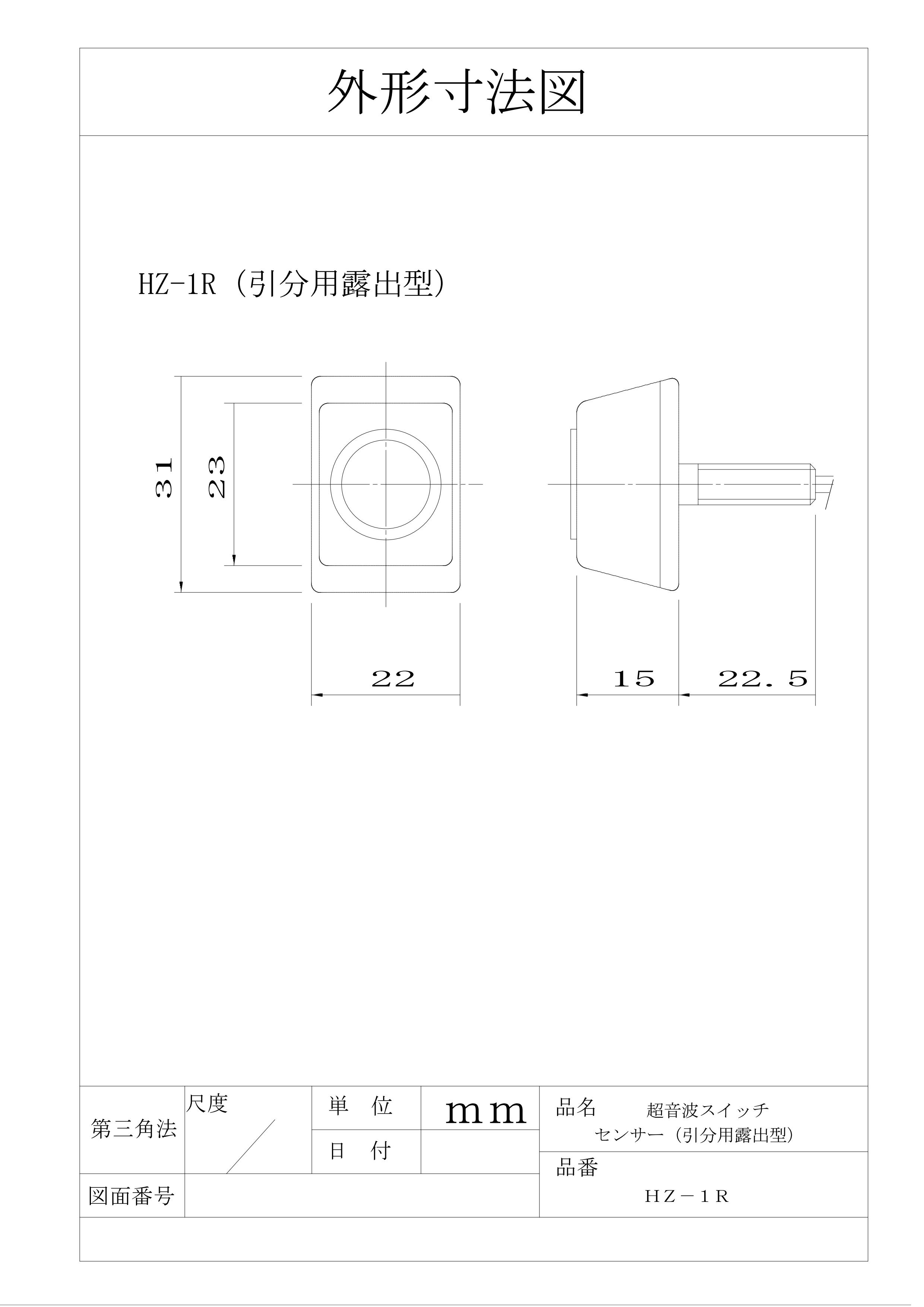

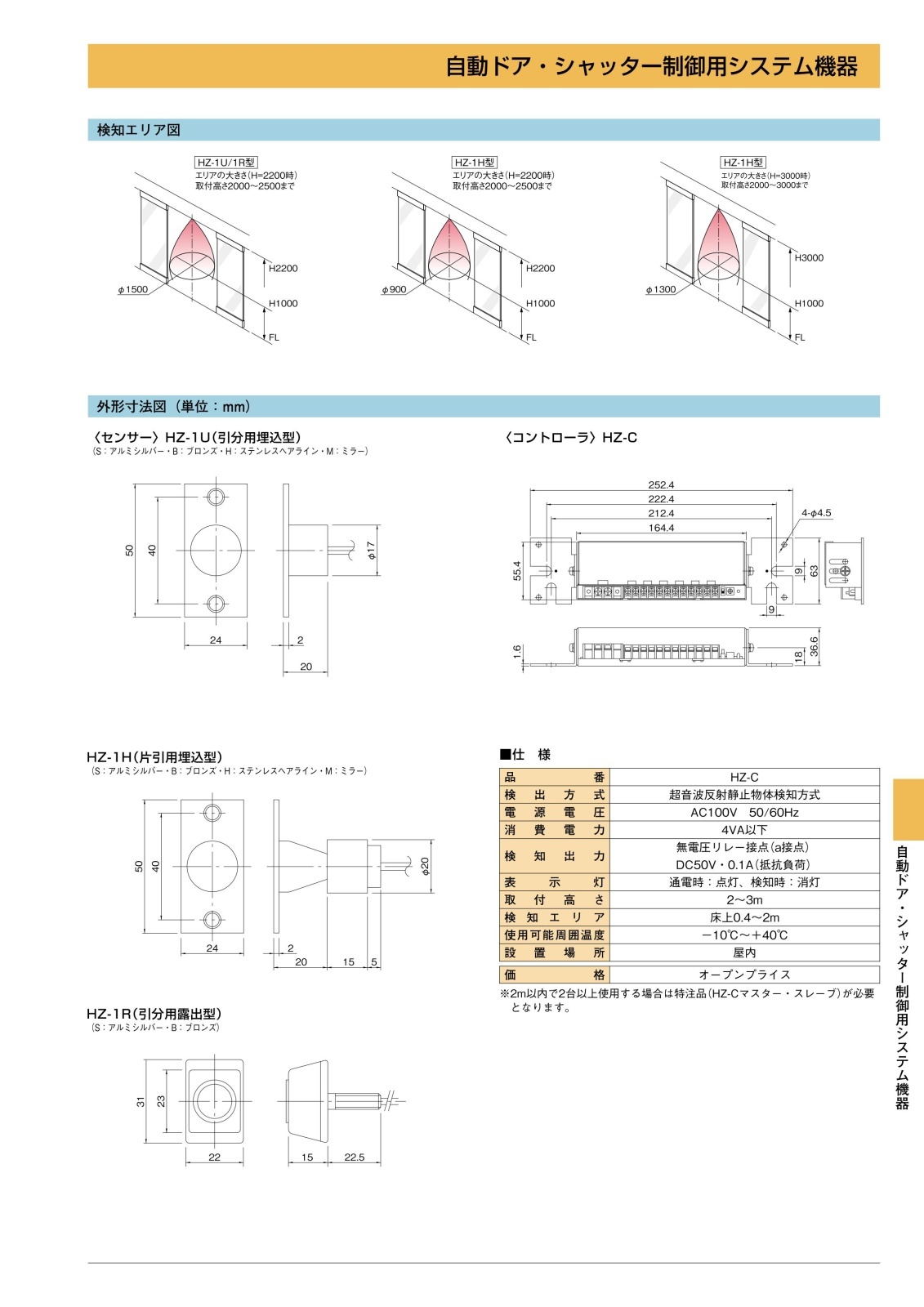

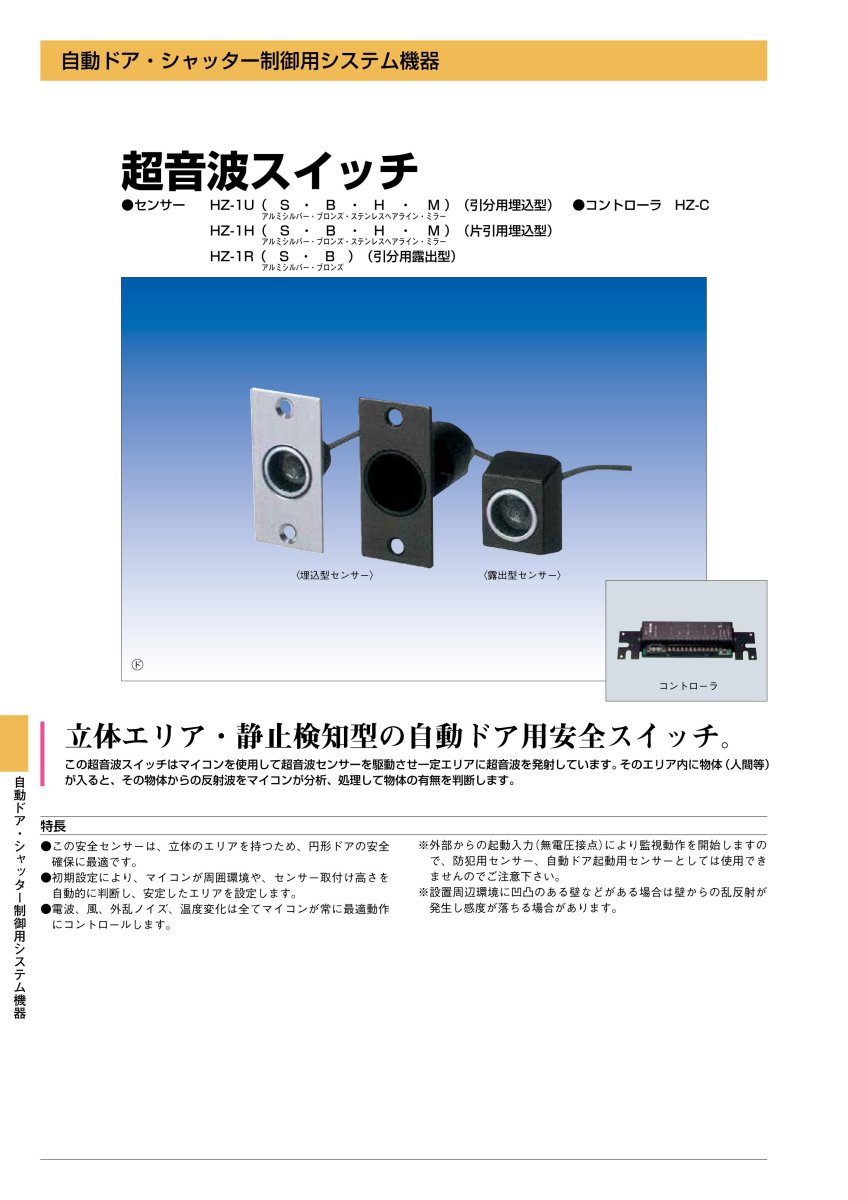

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 自動ドアのドアウェイ（軌道上）の安全確保
  • 円形ドア等の特殊な形状の開口部監視
  • 病院や店舗などの歩行速度が遅い環境
  • 荷物の仮置きが想定される出入り口

導入前に確認したいポイント

  • 別途コントローラー（HZ-C）が必要です
  • 屋内専用です。雨の当たる場所は不可
  • 赤外線ビーム等の他種センサーと併用推奨
  • ケーブル（3m）の切断は厳禁です

特長

超音波反射による「完全静止体」の継続検知

赤外線方式が温度変化や動きに依存するのに対し、本機は超音波の反射時間を解析する物理的な検知方式を採用。立ち止まった人間や放置された荷物など、完全に静止している物体も正確に検出し続けることが可能です。

マイコンによる「自動環境学習機能」の搭載

初期設定時にマイコンが周囲の壁や床面までの距離、取付高さを自動的に学習します。現場の環境に合わせた最適な検知エリアを自動で構成するため、安定した運用が可能です。

外乱ノイズや環境変化への強力な耐性

電波や風、外乱ノイズをマイコンが高度に分析し、誤作動要因を排除します。また、温度変化に対しても自動補正を行い、季節や天候に左右されない安定した検知性能を維持します。

死角を極限まで減らす「立体検知エリア」

超音波の拡散特性を活かし、点や線ではなく「ボリューム（空間）」としての検知エリアを形成します。引分ドアの開口部付近を立体的に監視することで、従来のセンサーでは死角になりやすかった場所も確実にカバーします。

意匠性に優れたブロンズ塗装仕上げ

露出型ながら、落ち着いたブロンズ塗装（HZ-1RB）を施しており、格調高いエントランスや木目調のサッシなどの意匠を損なうことなく設置いただけます。

相互干渉を防ぐ「同期接続」への対応

風除室などで複数のセンサーが隣接する場合でも、コントローラー（HZ-C）間での同期配線を行うことで、超音波パルスの干渉による誤動作（クロストーク）を防止できます。

現場施工を考慮した「露出型」プレート設計

無目やトランサムの表面に直接取り付ける露出型。メンテナンス時のアクセスが容易であり、既存ドアへの後付け施工にも適しています。

選定時に評価したい強み

  • 高信頼の静止検知： 立ち止まった人を検知し続けるため、挟み込み事故防止の要となります。
  • 安定した動作： 風や温度変化などの外乱に強く、運用後のコールバックを低減します。
  • 施工の簡便さ： 自動学習機能により、現場での複雑な感度調整の手間を大幅に削減します。
  • システムとしての拡張性： コントローラー側の設定により、1個・2個使用の切り替えが柔軟に行えます。

施工・設置ガイド

本機は超音波センサーコントローラー「HZ-C」のセンサーヘッドとして機能します。設置にあたっては以下のルールを厳守してください。

重要項目 施工・運用のルール
取付高さと範囲 取付高さ2.0m〜2.5mを推奨。検知範囲は床上0.4m〜1.9mに限定されます（足元不感帯に注意）。
ケーブルの取り扱い 直出しの3.0mケーブルは絶対に切断しないでください。インピーダンス変化によりノイズ耐性が低下します。
設置環境の禁止事項 検知範囲内に「植木」「のれん」等の揺れ動くものがある場所、雨雪が直接かかる場所には設置できません。
ステータス確認 本機にはLEDがありません。動作確認は必ずコントローラー（HZ-C）側の表示灯で行ってください。

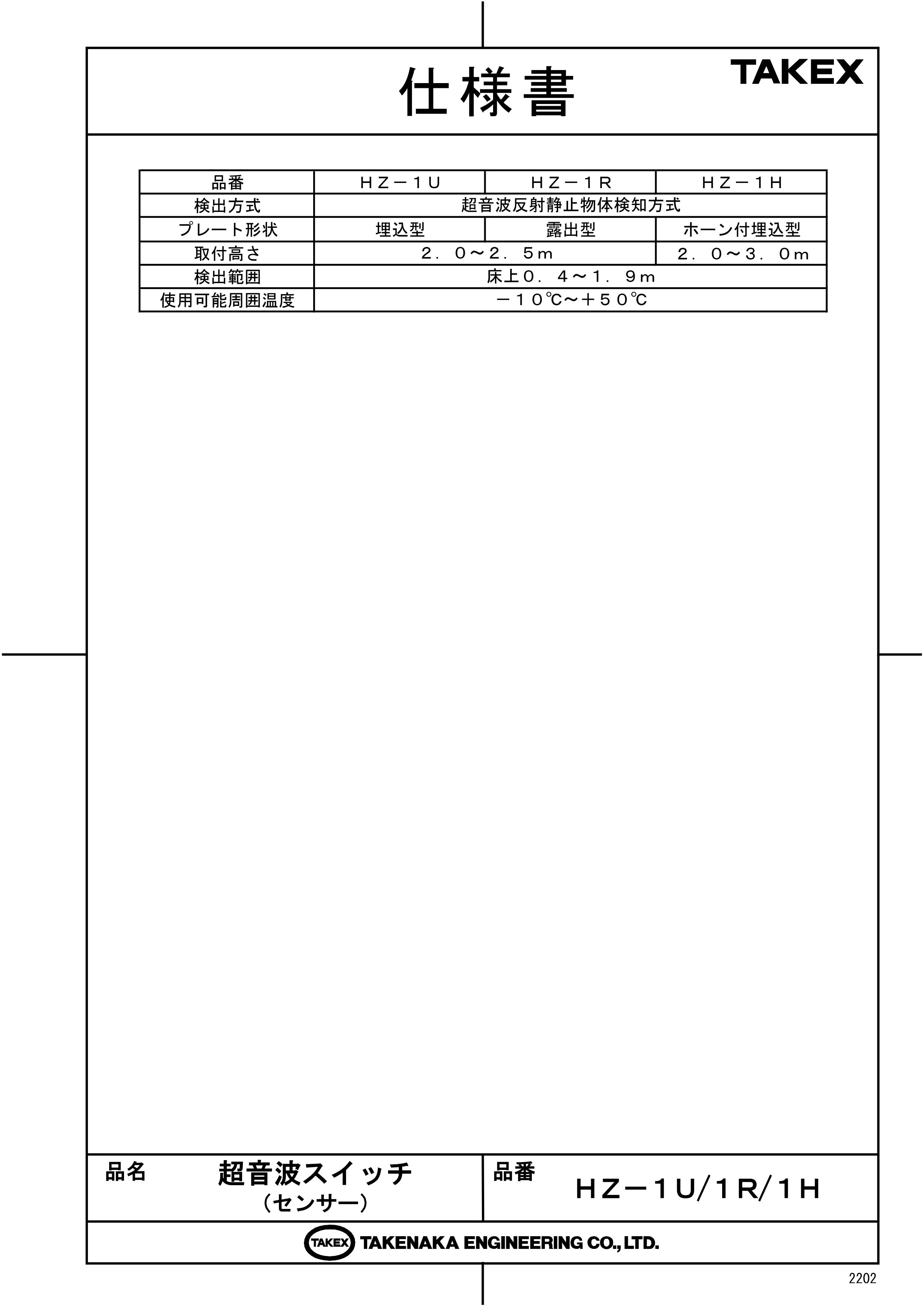

製品仕様

項目 内容
品番 HZ-1R(B)
検出方式 超音波反射静止物体検知方式
プレート形状 露出型
プレート色 ブロンズ塗装
取付高さ 2.0m 〜 2.5m
検出範囲 床上 0.4m 〜 1.9m（取付高さに依存せず固定）
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
設置場所 屋内専用
付属品 M6ナット(1)、バネ座金(1)、平座金(1)
備考 超音波センサーコントローラー（HZ-C）が別途必要です

FAQ

Q：このセンサーだけで自動ドアを動かせますか？ A：いいえ、本機は「安全補助センサー」としての使用を目的としており、外部起動入力により動作を開始する仕組みのため、起動用（ドアを開けるためのメインセンサー）としては使用できません。
Q：静止検知とは何ですか？ A：センサーの下で完全に止まっている物体の有無を検知し続ける機能です。赤外線式と異なり、長時間立ち止まっていても検知し続けるため、ドアの挟み込み防止に非常に有効です。
Q：本体に動作確認用のLEDはありますか？ A：HZ-1R本体にはLEDはありません。すべての動作状態の確認は、接続先のコントローラー「HZ-C」側のインジケーターで行う仕様です。
Q：屋外の門扉などでも使用できますか？ A：いいえ、屋内専用です。雨や雪、直接の風にさらされる場所では誤動作の原因となるため、使用しないでください。
Q：取付高さが3mあるのですが設置可能ですか？ A：基本仕様は2.0m〜2.5mです。設計保証範囲を超えるため、2.5mを超える設置についてはメーカー（TAKEX）へ事前にご相談ください。
Q：配線ケーブルが余った場合、短く切ってもいいですか？ A：絶対に切断しないでください。3.0mの直出しケーブルは特殊な信号を伝送しているため、切断や再結線を行うと性能が著しく低下し、正常に動作しなくなる恐れがあります。
Q：床面のギリギリまで検知できますか？ A：床上0.4mまでは「不感帯（デッドゾーン）」となります。これは床面からの反射による誤動作を防ぐための仕様です。背の低い物体には反応しない場合があることをご了承ください。
Q：風除室で2台のセンサーを近接して使う際の注意点は？ A：超音波が互いに干渉する可能性があるため、コントローラー（HZ-C）間を「同期配線」で接続することが必須となります。
Q：植木の近くに設置しても大丈夫ですか？ A：植木などの揺れ動くもの、または超音波を吸収しやすい布（のれん等）の近くは避けてください。感度低下や誤動作の原因となります。
Q：メンテナンスで清掃する際の注意点は？ A：センサー発信面にホコリや水滴が付着すると性能が低下します。柔らかい布で汚れを拭き取ってください。溶剤や薬剤の使用は避けてください。
