自動ドア用センサー 超音波方式 静止物体検知 埋込型 ブロンズカラー

HZ-1U(B) 超音波スイッチ ブロンズ（引分用埋込型）

HZ-1U(B)は、マイコン制御による「超音波反射静止物体検知方式」を採用した、自動ドア用の高精度安全センサーです。

立ち止まっている人物やベビーカー、車椅子を確実に捉える立体的な検知エリアを形成し、自動ドアの挟み込み事故を未然に防ぎます。高級感のあるブロンズ塗装の埋込型プレートにより、意匠性が求められるエントランスに最適です。

  • 型番： HZ-1U(B)
  • 方式： 超音波反射静止物体検知方式
  • 形状： 埋込型（ブロンズ塗装）
  • 取付高さ： 2.0m 〜 2.5m
  • 動作条件： 超音波センサーコントローラー HZ-C（別売）が必要

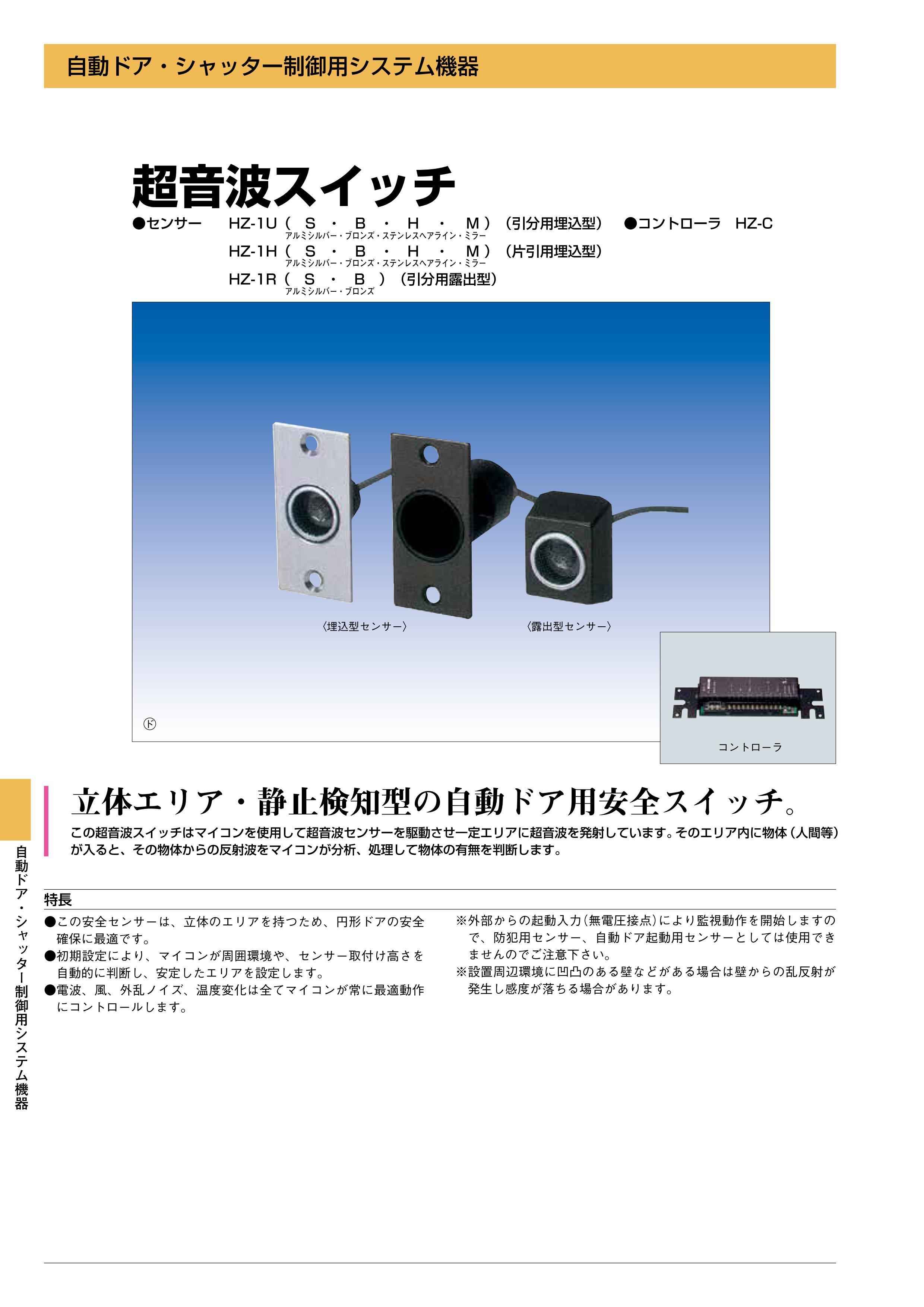

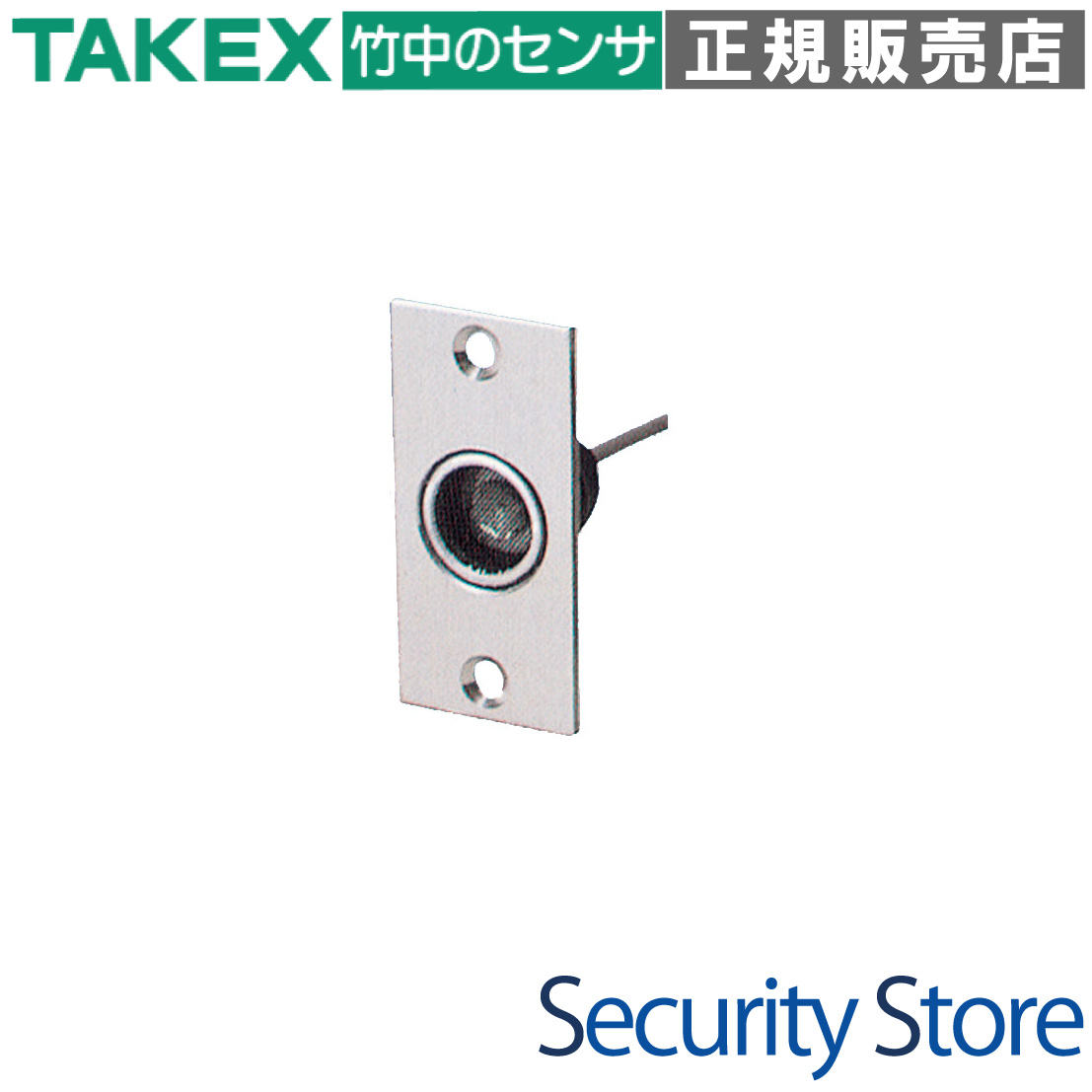

HZ-1U(B) 超音波スイッチ ブロンズ 外観画像

資料ダウンロード

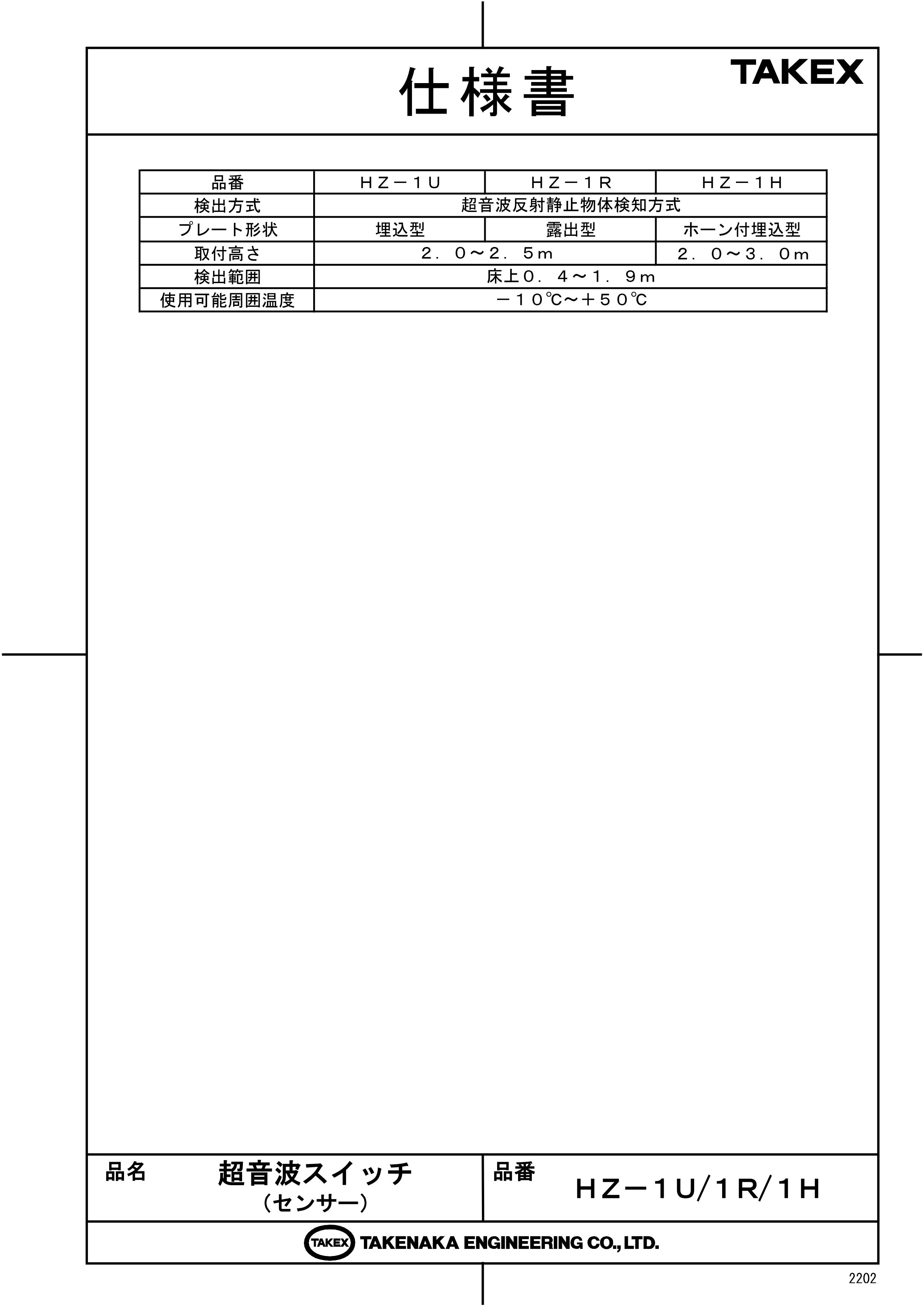

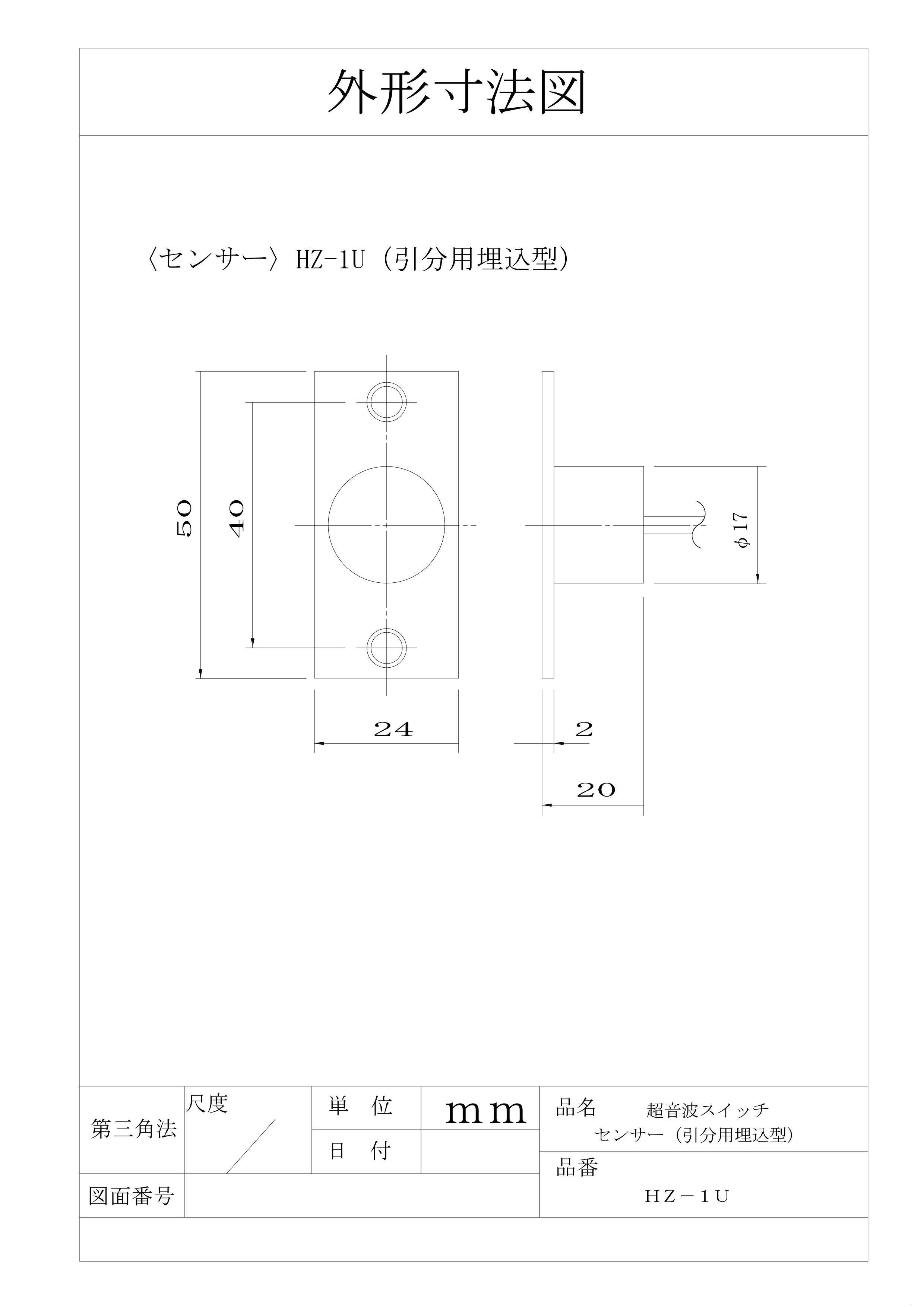

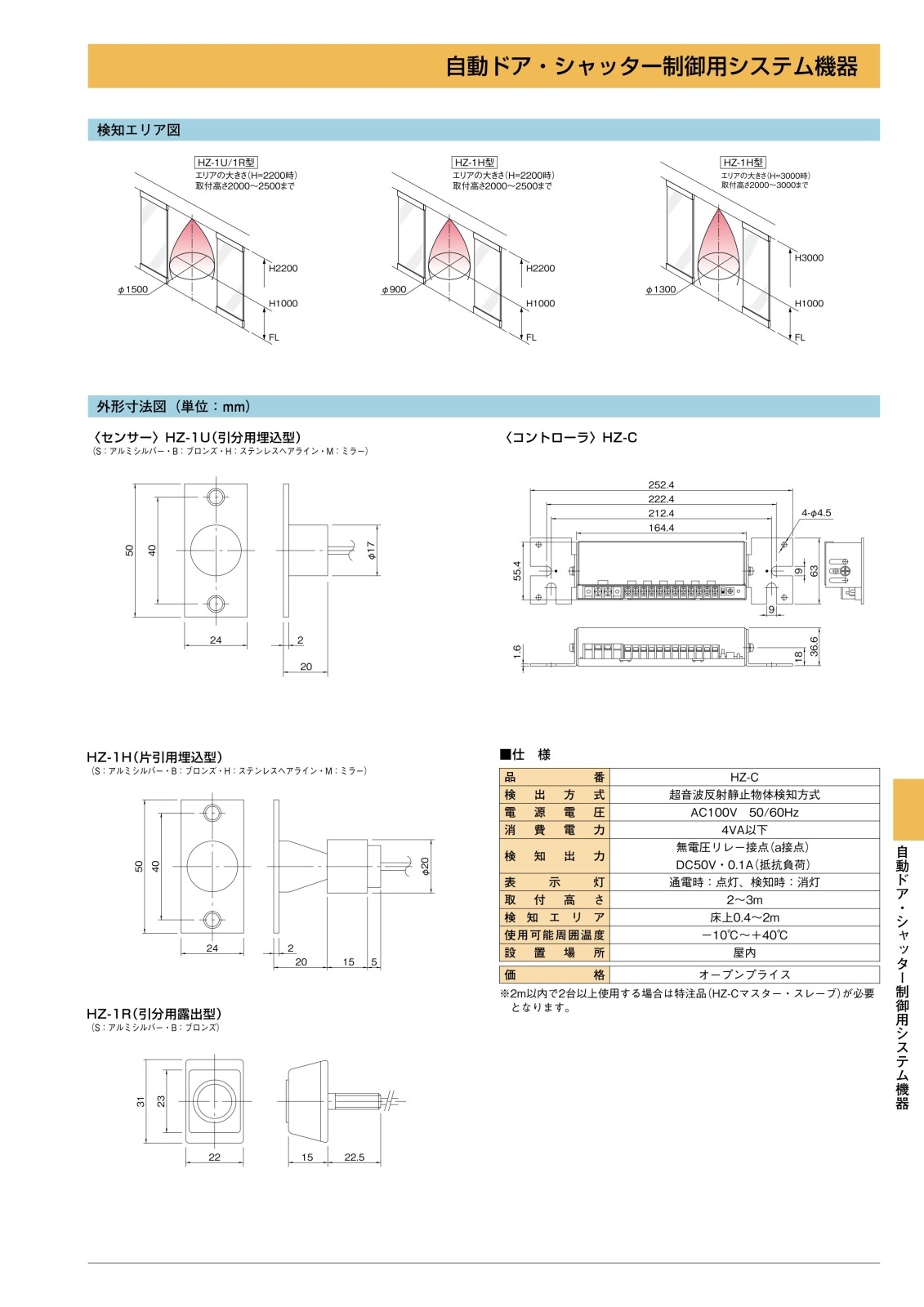

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 円形自動ドアの安全確保
  • 高級エントランスの意匠性維持
  • 静止体の確実な検知が必要な現場
  • 外乱光の影響を受けやすい場所

導入前に確認したいポイント

  • 専用コントローラー「HZ-C」の併用
  • 取付高さが 2.0m〜2.5m の範囲内か
  • 屋内設置であること（雨雪不可）
  • サッシ内部の埋込スペース（深さ20mm）
【ご注意】 本製品は外部からの起動入力により監視を開始する補助センサーです。防犯用センサーや、自動ドアの「起動用」メインセンサーとしては使用できません。

特長

高精度な「静止体」検知テクノロジー

超音波の物理的な反射を利用し、マイコンが波面変化を高度に分析します。赤外線センサーとは異なり、ドアの前で立ち止まっている人物や、温度変化のない無機物（ベビーカーや車椅子など）も確実に検知し続け、安全性を担保します。

意匠性を損なわない埋込型デザイン

幅24mm、高さ50mmのコンパクトなブロンズプレートを採用。サッシの無目や方立に埋め込むことで、エントランスの高級感や木目調の意匠を損なうことなく、スマートに設置が可能です。

マイコンによる自動環境学習・最適化

初期設定時に、設置場所の床面高さや周囲環境をマイコンが自動判断。電波、風、外乱ノイズ、温度変化といった環境要因を常に監視し、安定した検知性能を維持するようリアルタイムでコントロールします。

立体的な検出エリアで円形ドアにも対応

平面的な光軸ではなく、立体的な超音波エリアを形成するため、特殊な形状の円形ドアや広い開口部の安全監視に最適です。死角を最小限に抑えた安全対策が可能です。

対象物の状態に左右されない安定性

音波による物理検知のため、衣類の色（黒色など）や表面の反射率、周囲の明るさ（照度変化）に左右されません。どのような条件下でも安定した検出能力を発揮します。

隣接設置時の干渉防止機能

風除室などで複数の超音波センサーを隣接設置する場合でも、コントローラーHZ-C間の同期接続により、互いの超音波干渉（クロストーク）を防ぎ、誤動作のない運用を実現します。

選定時に評価したい強み

  • 確実な静止検知： ドアウェイでの立ち往生による事故を強力に防止します。
  • 優れた環境耐性： 光や温度に依存しない超音波方式独自の安定性。
  • 施工後の自動調整： マイコンが設置環境を学習するため、複雑な感度設定が不要です。
  • 高品質ブロンズ塗装： デザイン性を重視する建築現場での採用実績が豊富です。

施工・設置ガイド

1. 穴あけ・タップ加工

サッシに Φ22mm の本体挿入穴を加工し、上下 40mm ピッチで M4 ネジ用のタップ処理を行ってください。バリ取りを確実に行うことで、ケーブルの損傷を防止します。

2. 取付高さの厳守

本製品の性能を発揮するため、取付高さは 2.0m 〜 2.5m の範囲で施工してください。範囲外での設置は検知エリアの歪みや検知不能の原因となります。

3. ケーブルの取り扱い

本体から出ている 3m の専用ケーブルは、信号特性を維持するため切断厳禁です。余剰分はサッシ内部等で束ねて処理してください。

設置環境の確認項目 製品の制限と対応方法
植木・観葉植物 葉の揺れを検知したり、超音波を吸収するため、エリア付近には置かないでください。
雨・雪の吹き込み 送受波部に水滴が付着すると誤動作します。屋内専用としてご使用ください。
のれん・格子戸 超音波の透過や乱反射が発生するため、設置を避けてください。
隣接設置 コントローラー間で同期配線を行うことで、相互干渉を防止できます。

製品仕様

項目 内容
品番 HZ-1U(B)
検出方式 超音波反射静止物体検知方式
プレート形状 / 色 埋込型 / ブロンズ塗装
取付高さ 2.0m 〜 2.5m

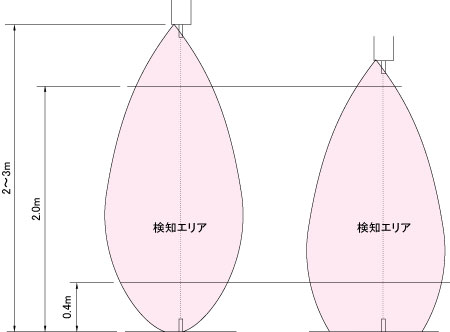

有効検出範囲 床上 0.4m 〜 1.9m（設計値）
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
設置場所 屋内
プレート寸法 幅 24mm × 高さ 50mm × 厚さ 2mm
本体部深さ 20mm
付属ケーブル 3m（本体直付け）

FAQ

Q：センサー単体で動作しますか？ A：いいえ、動作しません。別売の「超音波センサーコントローラー HZ-C」が必ず必要です。
Q：自動ドアを開けるための「起動スイッチ」として使えますか？ A：使用できません。本機は補助センサーであり、安全確保（挟み込み防止）を目的としています。
Q：ケーブルを短く切って接続しても良いですか？ A：切断は厳禁です。電気的特性が変化し、正常に検知できなくなる恐れがあります。
Q：ブロンズ以外の色はありますか？ A：本型番はブロンズですが、標準モデルとしてシルバー等のバリエーションも展開されています。
Q：黒い服を着た人も検知できますか？ A：はい。光ではなく音波の反射を利用しているため、服の色に左右されず検知可能です。
Q：屋外の門扉などに使えますか？ A：屋内専用です。雨や雪が送受波部に付着すると、正常な動作ができなくなります。
Q：2個のセンサーを並べて使う場合の設定は？ A：コントローラー HZ-C 側の取付高さスイッチを「3m」側に設定してください。
Q：感度の調整はどこで行いますか？ A：センサー本体には調整箇所はありません。接続先のコントローラー HZ-C で行います。
Q：動作状態を示すLEDはどこにありますか？ A：意匠性維持のためセンサー本体にLEDはありません。コントローラー側の表示灯で確認してください。
Q：メンテナンスで気をつけることは？ A：送受波部の穴に埃や汚れ、水滴が付着していないか定期的に確認し、清掃してください。
