赤外線センサー TAKEX 竹中エンジニアリング [PXB-20TE]

赤外線センサー TAKEX 竹中エンジニアリング [PXB-20TE]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 赤外線センサー 2段ビーム対向型 屋外用 IP55 20m警戒

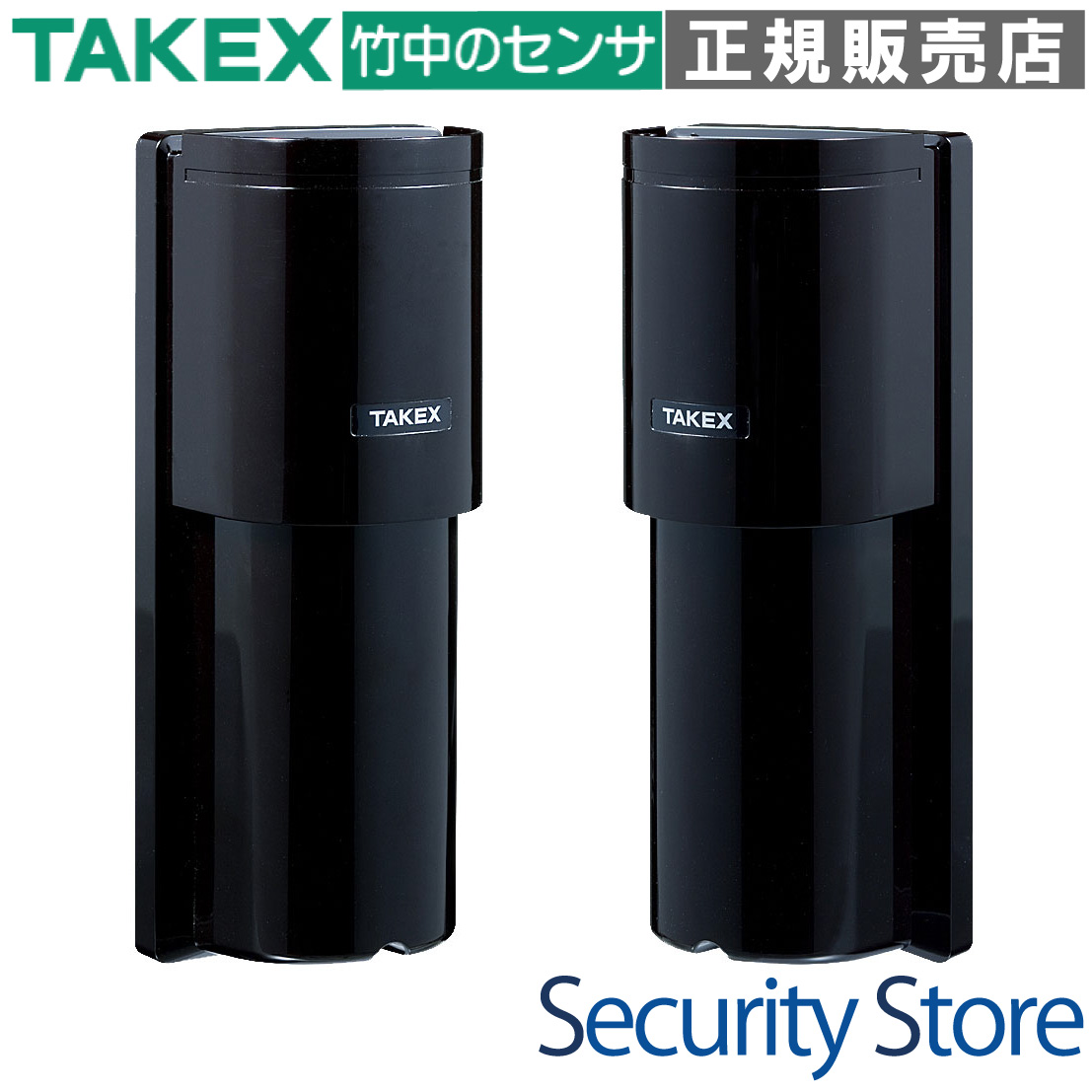

赤外線センサー PXB-20TE

PXB-20TEは、投光器と受光器を対向させて設置し、その間の赤外線ビームを遮断することで検知を行う高機能赤外線センサーです。独自の二重変調方式により太陽光などの外乱光に極めて強く、屋外の過酷な環境下でも信頼性の高い警戒ラインを構築できます。

  • 型番： PXB-20TE
  • 製品名： 赤外線センサー（2段ビーム対向型）
  • 検出方式： 近赤外線ビーム遮断方式（二重変調方式）
  • 警戒距離： 屋外20m以内
  • 対応環境： 屋外（IP55相当・防滴構造）
  • 電源電圧： DC 10V ? 28V（無極性）

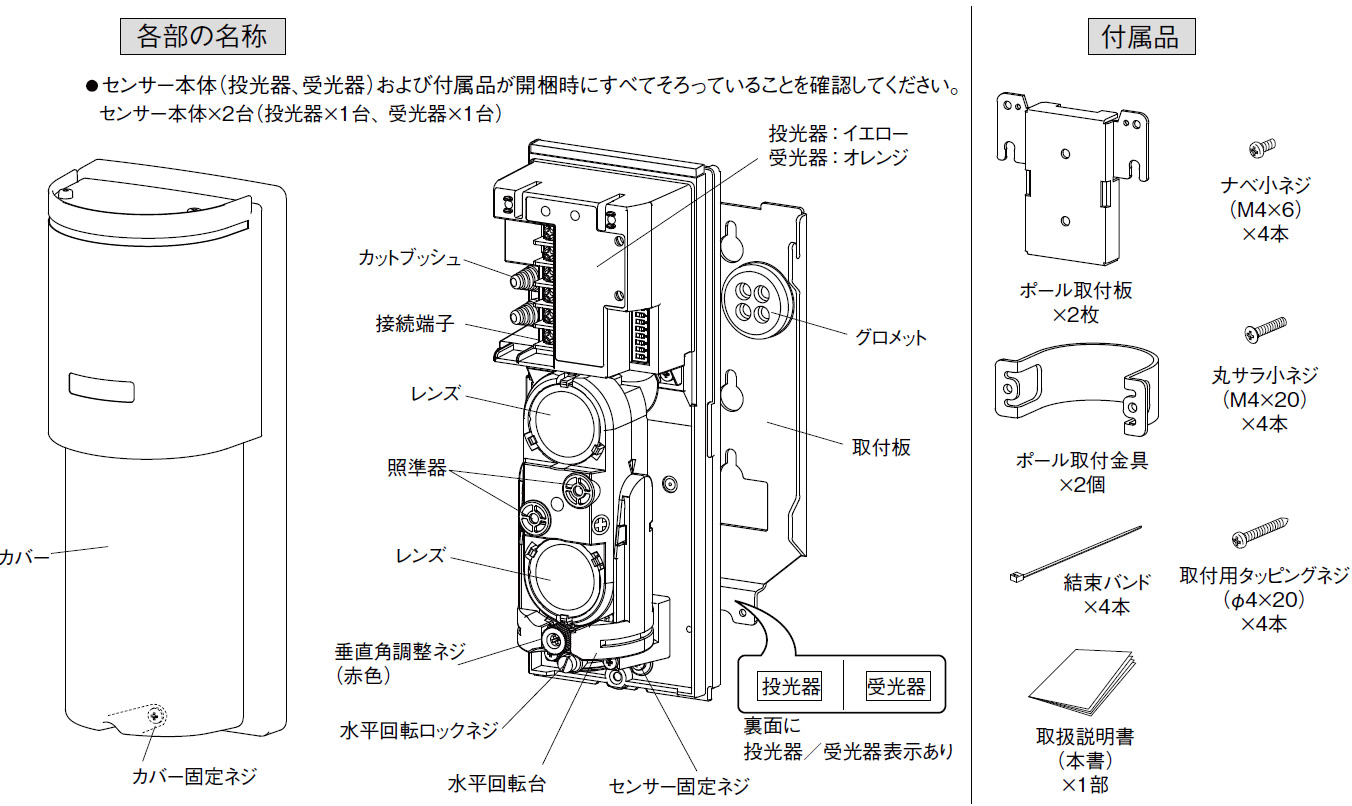

PXB-20TE 赤外線センサー 製品画像

資料ダウンロード

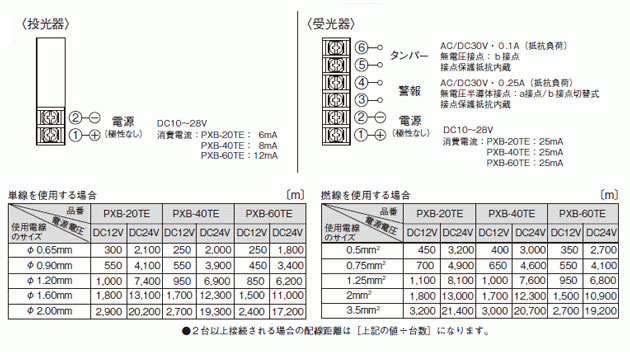

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫・オフィスビルの外周警戒
  • 戸建住宅・マンションの駐車場や庭への侵入検知
  • 重要施設や制限区域の出入口監視
  • 既存の警報システムへの信頼性の高いセンサー追加

導入前に確認したいポイント

  • 警戒ライン上に揺れる樹木や遮蔽物がないか
  • 設置面が振動しない安定した壁やポールであるか
  • DC10V〜28Vの電源確保が可能か
  • センサー中心を地上80cm前後に設置できるスペースがあるか

特長

外乱光に強い「二重変調方式」

TAKEX独自の二重変調方式と高度な光電変換回路を搭載。屋外設置において課題となる太陽光や車のヘッドライトなどの強力な外乱光と、センサー自身の信号を確実に見分け、誤動作を大幅に抑制します。

悪天候でも安定「2段ハイパワービーム」

感度余裕100倍、距離余裕10倍（200m）のハイパワービームを採用。霧、雪、豪雨などの視界不良時でも、受光器まで確実にビームを到達させ、環境悪化による失報や誤報を防ぎます。

施工を効率化する調整機構とサウンドチェック

視認性の高いターゲットカラー（イエロー/オレンジ）とダブルリング照準機構により、迅速な光軸調整が可能です。また、受光状態を音で知らせるサウンドチェック機能を搭載し、テスターがない現場でも一人で正確な調整が行えます。

選定時に評価したい強み

  • 高い環境適応力： IP55相当の防塵・防滴・防虫設計で長期間の屋外運用に対応。
  • 省エネ・グリーン設計： 従来比40%以上の低消費電流化を実現し、RoHS指令にも適合。
  • 耐サージ性能向上： 誘導雷による被害を低減する雷対策強化回路を内蔵。
  • アラームメモリー： 発報したセンサーを後から特定できるメモリー表示灯を装備。

施工・設置ガイド

確実な検知性能を発揮させるため、以下のガイドラインに従って施工を行ってください。

確認項目 この製品での考え方
設置高さ 地上から約80cmが推奨。人間の腰付近をビームが通過するようにします。

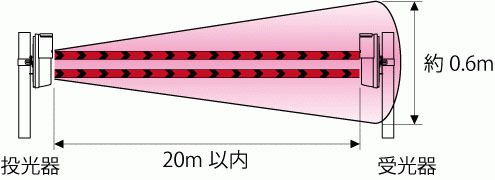

光芒の広がり 受光器側で約0.6mの広がりが発生します。付近に反射物がないか確認してください。
配線工事 屋外では断線・落雷リスク低減のため、電線管による配管工事を強く推奨します。
光軸調整 粗調整後にサウンドチェック機能と電圧測定（1.6V以上）で仕上げを行います。

LED表示や動作状態

表示灯/音声 挙動 意味・内容
投光表示灯（赤） 点灯（カバー開時） 投光器の通電状態
アラーム/受光感度表示灯（赤） 点灯 / 点滅 点灯：警報出力中、点滅：受光感度不足
メモリー表示灯（赤） 点滅（55分間） 過去に発報があったことを示します
サウンドチェック音 断続音 / 連続音 連続音になる場所が光軸の合致点です

内部設定（DIPスイッチ）

受光器内部のスイッチにより、現場環境に応じた最適化が可能です。

スイッチNo. 機能名 内容
1 / 2 変調周波数切替 4チャンネル切替（多段・並列設置時の相互干渉を防止）
5 / 6 検知応答時間 0.05秒（疾走）? 0.7秒（低速歩行）の4段階調整
7 警報出力接点 a接点 / b接点の切替が可能

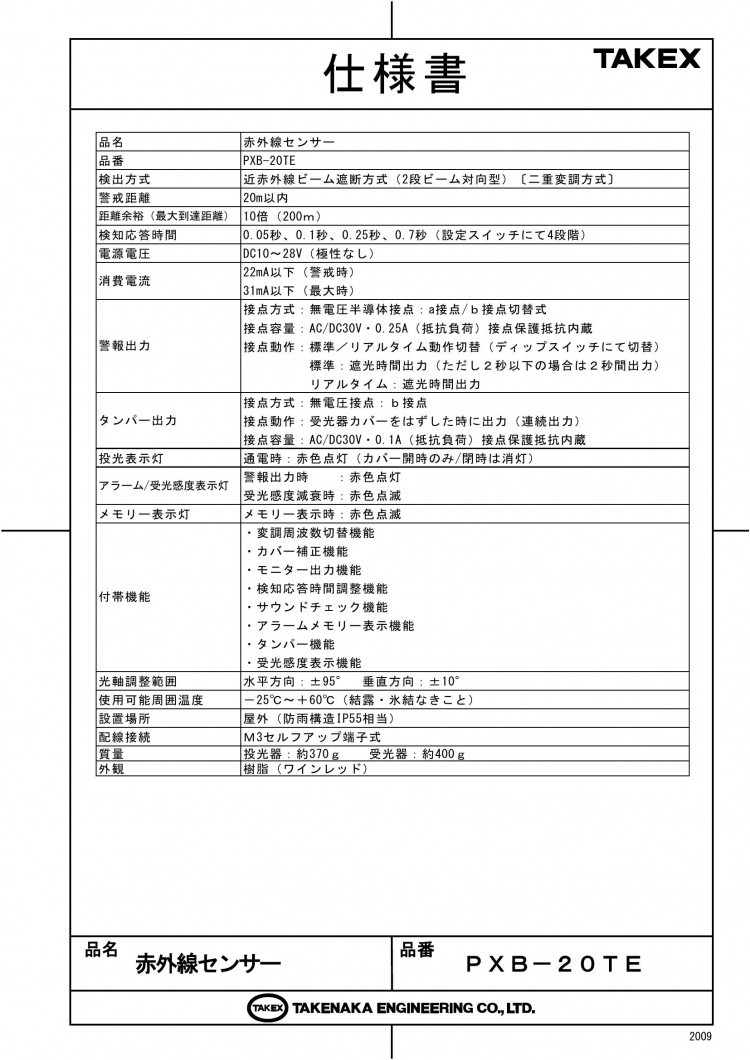

製品仕様

項目 内容
品名 赤外線センサー
品番 PXB-20TE
検出方式 近赤外線ビーム遮断方式（2段ビーム対向型）〔二重変調方式〕
警戒距離 20m以内
距離余裕（最大到達距離） 10倍（200m）
検知応答時間 0.05秒、0.1秒、0.25秒、0.7秒（設定スイッチにて4段階）
電源電圧 DC10?28V（極性なし）
消費電流 22mA以下（警戒時）
31mA以下（最大時）
警報出力 接点方式：無電圧半導体接点：a接点／b接点切替式
接点容量：AC/DC30V・0.25A（抵抗負荷）接点保護抵抗内蔵
接点動作：標準／リアルタイム動作切替（ディップスイッチにて切替）
　　　　　標準：遮光時間出力（ただし2秒以下の場合は2秒間出力）
　　　　　リアルタイム：遮光時間出力
タンパー出力 接点方式：無電圧接点：b接点
接点動作：受光器カバーをはずした時に出力（連続出力）
接点容量：AC/DC30V・0.1A（抵抗負荷）接点保護抵抗内蔵
投光表示灯 通電時：赤色点灯（カバー開時のみ／閉時は消灯）
アラーム／受光感度表示灯 警報出力時：赤色点灯
受光感度減衰時：赤色点滅
メモリー表示灯 メモリー表示時：赤色点滅
付帯機能 ・変調周波数切替機能
・カバー補正機能
・モニター出力機能
・検知応答時間調整機能
・サウンドチェック機能
・アラームメモリー表示機能
・タンパー機能
・受光感度表示機能
光軸調整範囲 水平方向：±95°　垂直方向：±10°
使用可能周囲温度 ?25℃?＋60℃（結露・氷結なきこと）
設置場所 屋外（防雨構造IP55相当）
配線接続 M3セルフアップ端子式
質量 投光器：約370g　受光器：約400g
外観 樹脂（ワインレッド）

FAQ

Q：屋外で雨や霧が発生しても誤報しませんか？ A：はい、安定して動作します。定格距離の10倍の「距離余裕」があるハイパワービームを採用しているため、視界が悪くなる雨や霧の中でも確実に受光器までビームが到達します。
Q：太陽光やヘッドライトによる誤報対策はされていますか？ A：独自の「二重変調方式」を採用しており、太陽光などの外乱光とセンサー光を識別します。これにより、光による誤報を極限まで低減しています。
Q：設置の高さはどのくらいが良いですか？ A：地面からセンサーの中心が約80cmになるように設置することを推奨しています。これは、人間の腰付近を確実に検知し、飛び越えや潜り抜けを防ぐためです。
Q：複数台を並べて使いたい場合、相互干渉は起きませんか？ A：DIPスイッチにより変調周波数を4チャンネルから選択できるため、隣接するセンサー間の相互干渉を防ぐことができます。
Q：光軸調整を一人で行うのは難しいですか？ A：サウンドチェック機能が搭載されており、光軸が合うと音が連続音に変わるため、テスターなしでも一人で確実な調整が可能です。
Q：アラームメモリー機能とは何ですか？ A：1つの回線に複数台のセンサーを接続している場合、どのセンサーが発報したかをLED（メモリー表示灯）の点滅で特定できる機能です。
Q：検知応答時間の調整はなぜ必要ですか？ A：鳥や落ち葉などによる一時的な遮光を無視したい場合は応答時間を長く（例：0.7s）、全力疾走での侵入を確実に捉えたい場合は短く（例：0.05s）設定します。
Q：AC100Vで直接動かせますか？ A：いいえ、本製品はDC10V〜28V（無極性）駆動です。別途電源アダプターやコントローラーからの電源供給が必要です。
Q：虫が内部に入り込んで故障しませんか？ A：防虫ブッシングや止水構造を採用しており、IP55相当の防塵・防滴・防虫対策が施されているため、基板の腐食や不具合を最小限に抑えます。
Q：耐サージ性能（雷対策）はありますか？ A：従来品よりも誘導雷への耐サージ性能を強化していますが、直撃雷等による故障を完全に防ぐものではありません。必要に応じて避雷器等の設置をご検討ください。
