PXB-100HF-KH ハウジング収納型赤外線センサー TAKEX 竹中エンジニアリング [PXB-100HF-KH]

PXB-100HF-KH ハウジング収納型赤外線センサー TAKEX 竹中エンジニアリング [PXB-100HF-KH]

販売価格: 会員のみ販売

商品詳細

TAKEX 赤外線センサー 屋外100m 二重変調方式 ハウジング収納型

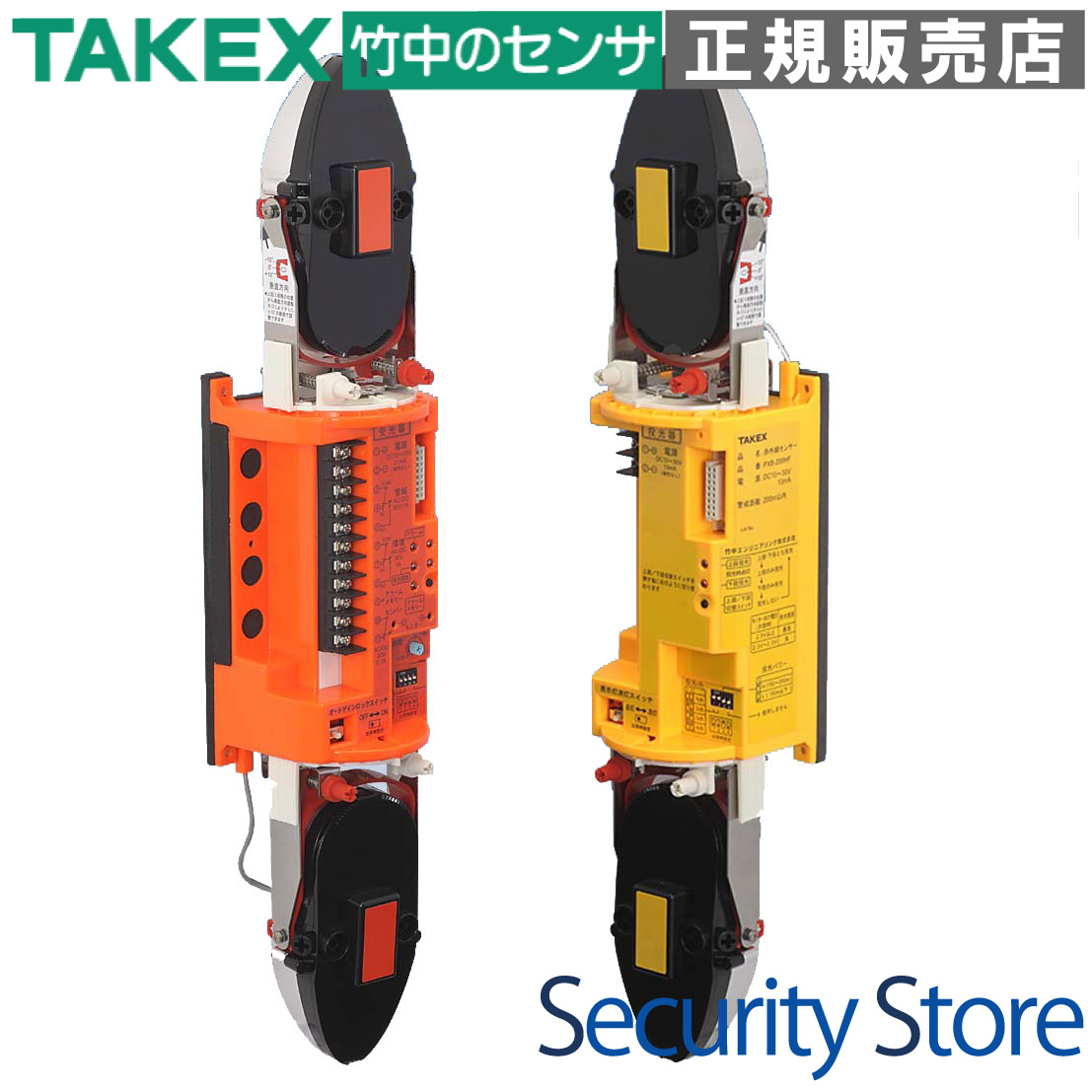

PXB-100HF-KH ハウジング収納型赤外線センサー

PXB-100HF-KHは、進化した高機能型PXBシリーズのハウジング収納タイプです。独自の二重変調方式と4段ハイパワービームを採用し、太陽光や小動物による誤動作を極限まで低減した、屋外100m警戒に対応する信頼性の高い対向型センサーです。

  • 型番： PXB-100HF-KH
  • 方式： 近赤外線ビーム遮断方式（対向型4段ビーム）
  • 警戒距離： 屋外100m以内
  • 特徴： 二重変調方式による強力な外乱光対策、低消費電流設計
  • 電源電圧： DC10V?30V（無極性）
PXB-100HF-KH ハウジング収納型赤外線センサー

資料ダウンロード

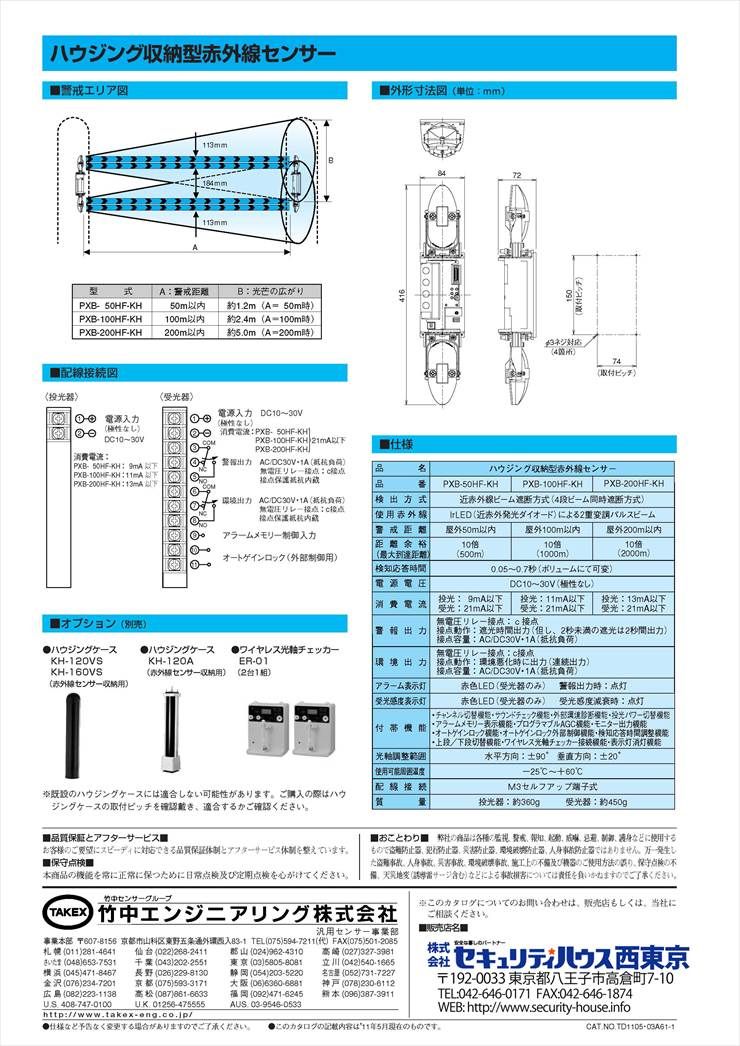

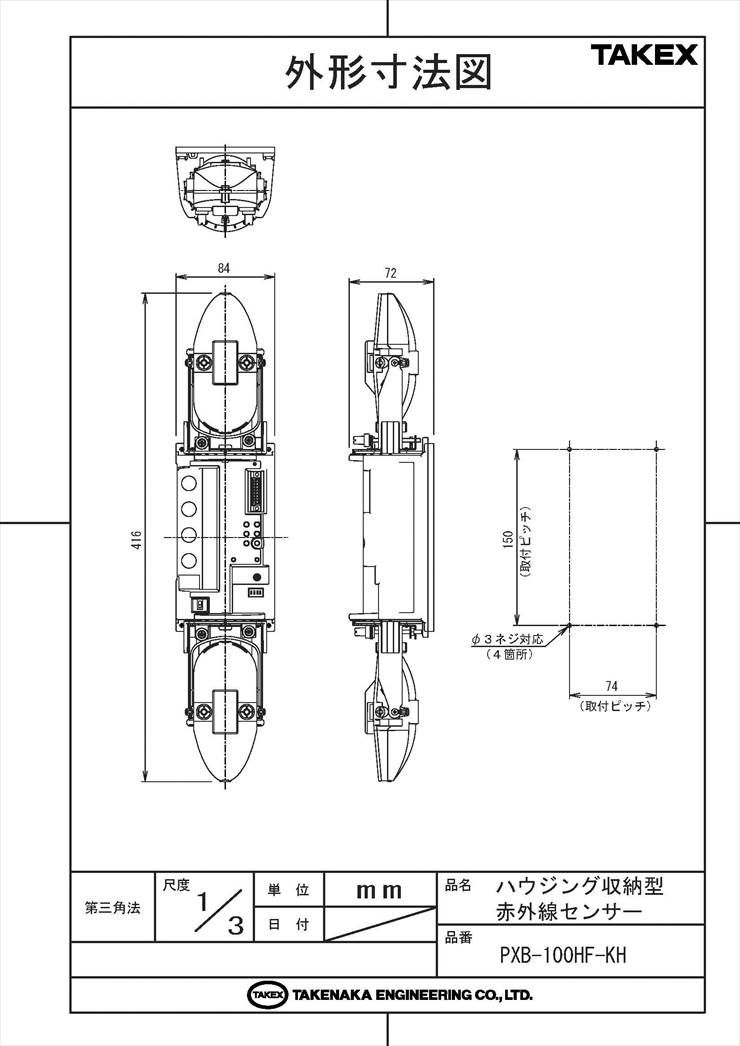

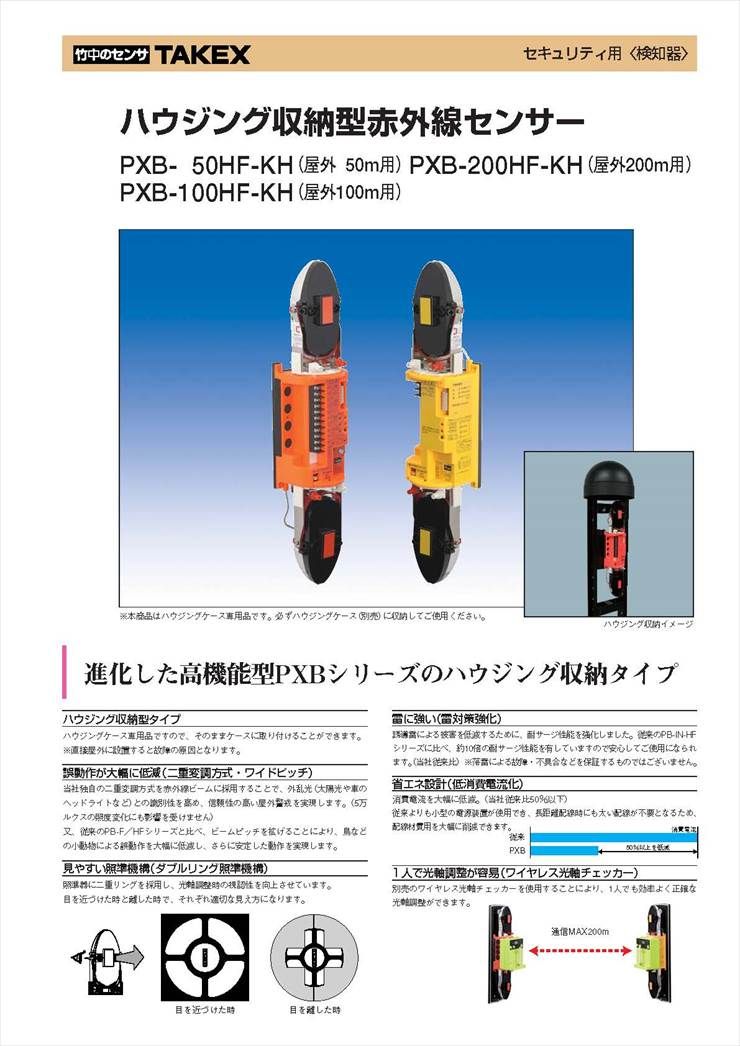

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場の外周・境界警戒
  • 重要施設の侵入監視
  • ハウジングケース内へのセンサー組み込み
  • 太陽光の影響を受けやすい屋外環境

導入前に確認したいポイント

  • ハウジングケース専用品です（直接露出設置は不可）
  • 設置には別売のハウジングケースが必要です
  • 光軸上に樹木や障害物がないか確認してください
  • 対向する投光器・受光器のCH設定を揃える必要があります

特長

外乱光に強い「二重変調方式」

TAKEX独自の二重変調方式を赤外線ビームに採用。太陽光（5万ルクスまで対応）や車のヘッドライトなど、屋外で想定される強力な外乱光とセンサー信号を高度に識別し、誤動作を大幅に抑制します。

誤動作を低減するワイドピッチ構造

4段のハイパワービームを適切な間隔で配置。従来のPBシリーズと比較してビームピッチを広げることで、鳥の飛来や落ち葉などの小動物・飛散物による4段同時遮断を防ぎ、安定した警戒を実現しました。

省エネ・低消費電流設計

従来比50％以下の低消費電流化を実現。システム全体の電源装置を小型化できるほか、長距離配線時でも配線径を細く抑えることができ、施工コストの低減に貢献します。

選定時に評価したい強み

  • 高い耐環境性能： 感度余裕100倍、距離余裕10倍を確保し、霧や豪雨でも安定動作。
  • 雷対策の強化： 従来機種比で約10倍の耐サージ性能を有し、誘導雷への信頼性が向上。
  • 調整の容易さ： ダブルリング照準機構により、離れた場所からでも光軸合わせが容易。
  • 多段設置対応： 4チャンネルの変調周波数切替機能により、相互干渉を防止。

LED表示や動作状態

表示灯名称 状態 意味
投光表示灯（赤） 点灯 正常投光中（投光器）
受光許可表示灯（赤） 点灯 受光状態が良好。警戒可能状態（受光器）
アラーム表示灯（赤） 点灯 警報出力中。ビーム遮断を検知（受光器）
受光感度表示灯（赤） 点滅 受光量が規定値以下に低下。清掃・再調整が必要

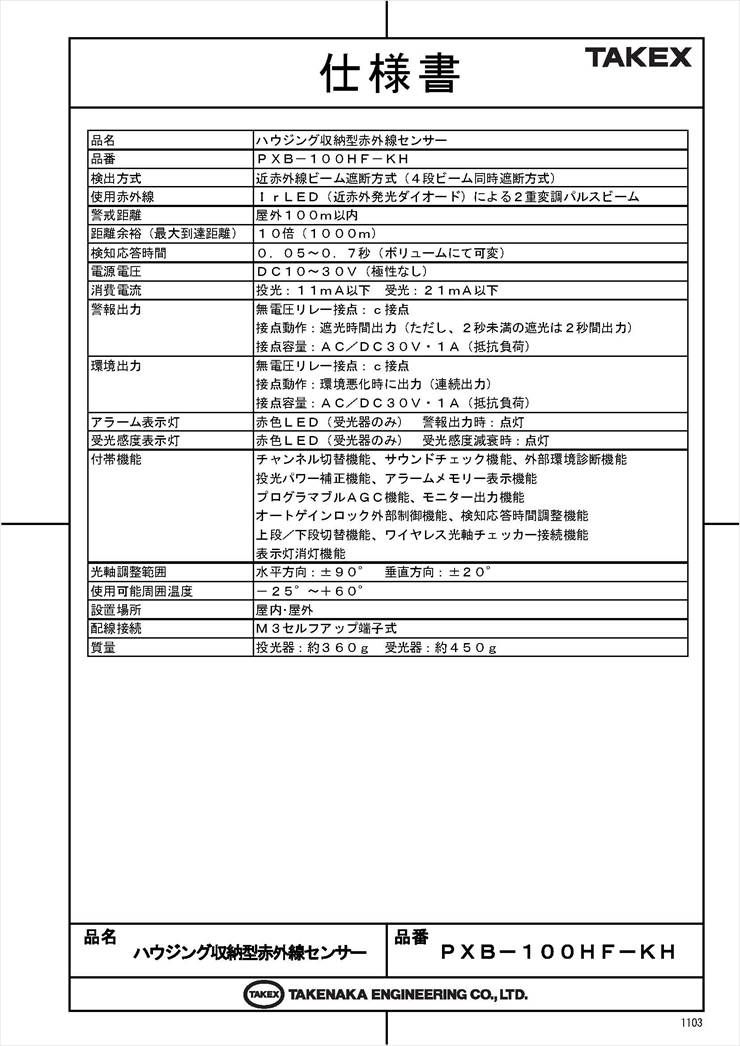

製品仕様

項目 内容
品名ハウジング収納型赤外線センサー
品番ＰＸＢ?１００ＨＦ?ＫＨ
検出方式近赤外線ビーム遮断方式（４段ビーム対向型）〔二重変調方式〕
警戒距離屋外１００ｍ以内
距離余裕１０倍（１０００ｍ）
検知応答時間０．０５?０．７秒（ボリュームにて可変）
電源電圧ＤＣ１０?３０Ｖ（極性なし）
消費電流投光：１１ｍＡ以下　受光：２１ｍＡ以下
警報出力無電圧リレー接点：ｃ接点
接点動作：遮光時間出力（ただし、２秒未満の遮光は２秒間出力）
接点容量：ＡＣ／ＤＣ３０Ｖ・０．２５Ａ（抵抗負荷）
環境出力無電圧リレー接点：ｃ接点
接点動作：環境悪化時に出力（連続出力）
接点容量：ＡＣ／ＤＣ３０Ｖ・０．25Ａ（抵抗負荷）
アラーム表示灯赤色ＬＥＤ（受光器のみ）　警報出力時：点灯
受光感度表示灯赤色ＬＥＤ（受光器のみ）　受光感度減衰時：点灯
付帯機能チャンネル切替機能、サウンドチェック機能、外部環境診断機能、投光パワー補正機能、アラームメモリー表示機能、プログラマブルＡＧＣ機能、モニター出力機能、オートゲインロック外部制御機能、検知応答時間調整機能、上段／下段切替機能、ワイヤレス光軸チェッカー接続機能、表示灯消灯機能
光軸調整範囲水平方向：±９０°　垂直方向：±２０°
使用可能周囲温度?２５℃?＋６０℃（結露・氷結なきこと）
設置場所屋内・屋外（ハウジング収納必須）
配線接続Ｍ３セルフアップ端子式
質量投光器：約３６０ｇ　受光器：約４５０ｇ

FAQ

Q：屋外にそのまま設置できますか？ A：いいえ。本製品はハウジング収納型のため、必ず別売のハウジングケース（PXB-CASE等）に収納してご使用ください。直接露出した状態での設置は故障の原因となります。
Q：太陽光による誤作動の心配はありますか？ A：独自の二重変調方式を採用しており、5万ルクスの外乱光に対しても影響を受けにくい高い信頼性を備えています。
Q：鳥や落ち葉で誤報は出ますか？ A：ビームピッチを広げた4段ビーム構造を採用しているため、小さな物体による同時遮断を回避し、誤動作を大幅に抑制します。
Q：電源の極性はありますか？ A：無極性（DC10V?30V）ですので、施工時の配線ミスを防ぎ、効率的に作業が行えます。
Q：1人でも光軸調整が可能ですか？ A：はい。視認性の高い「ダブルリング照準機構」に加え、別売のワイヤレス光軸チェッカーを使用すれば1人でも容易に調整が可能です。
Q：雷に対する保護性能はどうですか？ A：耐サージ性能を強化しており、当社従来機種（PB-IN-HF等）と比較して約10倍の耐性能を実現しています。
Q：検知応答時間は調整できますか？ A：ボリュームにより0.05秒から0.7秒まで可変調整が可能です。現場の環境（鳥の多さ等）に合わせて最適化できます。
Q：雨や霧が深い日でも動作しますか？ A：100倍の感度余裕と10倍の距離余裕を確保しているため、視界不良時でも安定した検知が可能です。
Q：複数台を並べて使う際の干渉対策はありますか？ A：4チャンネルの変調周波数切替機能を搭載しており、近接設置時でも相互干渉による誤動作を防げます。
Q：オートゲインロック機能とは何ですか？ A：設置距離に合わせて最適な受光感度に自動で固定する機能です。近距離設置時の過剰感度による反射光の影響を最小限に抑えます。
