ハウジング収納型赤外線センサー TAKEX 竹中エンジニアリング [PXB-200HF-KH]

ハウジング収納型赤外線センサー TAKEX 竹中エンジニアリング [PXB-200HF-KH]

販売価格: 会員のみ販売

商品詳細

TAKEX 赤外線センサー 屋外200m警戒 ハウジング収納専用

PXB-200HF-KH ハウジング収納型赤外線センサー

PXB-200HF-KHは、長距離200mの屋外警戒に対応したハイエンド赤外線センサーです。ハウジングケース専用設計により、外観を損なわず堅牢な設置が可能。竹中エンジニアリング独自の二重変調方式と4段ビーム構造により、過酷な屋外環境でも圧倒的な信頼性を発揮します。

  • 型番： PXB-200HF-KH
  • 製品名： ハウジング収納型赤外線センサー（屋外200m用）
  • 検知方式： 近赤外線ビーム遮断方式（4段ビーム対向型）
  • 主な用途： 大規模施設の周界警備、重要施設の防犯、工場・倉庫の長距離警戒
  • 電源： DC 10V 〜 30V（無極性）

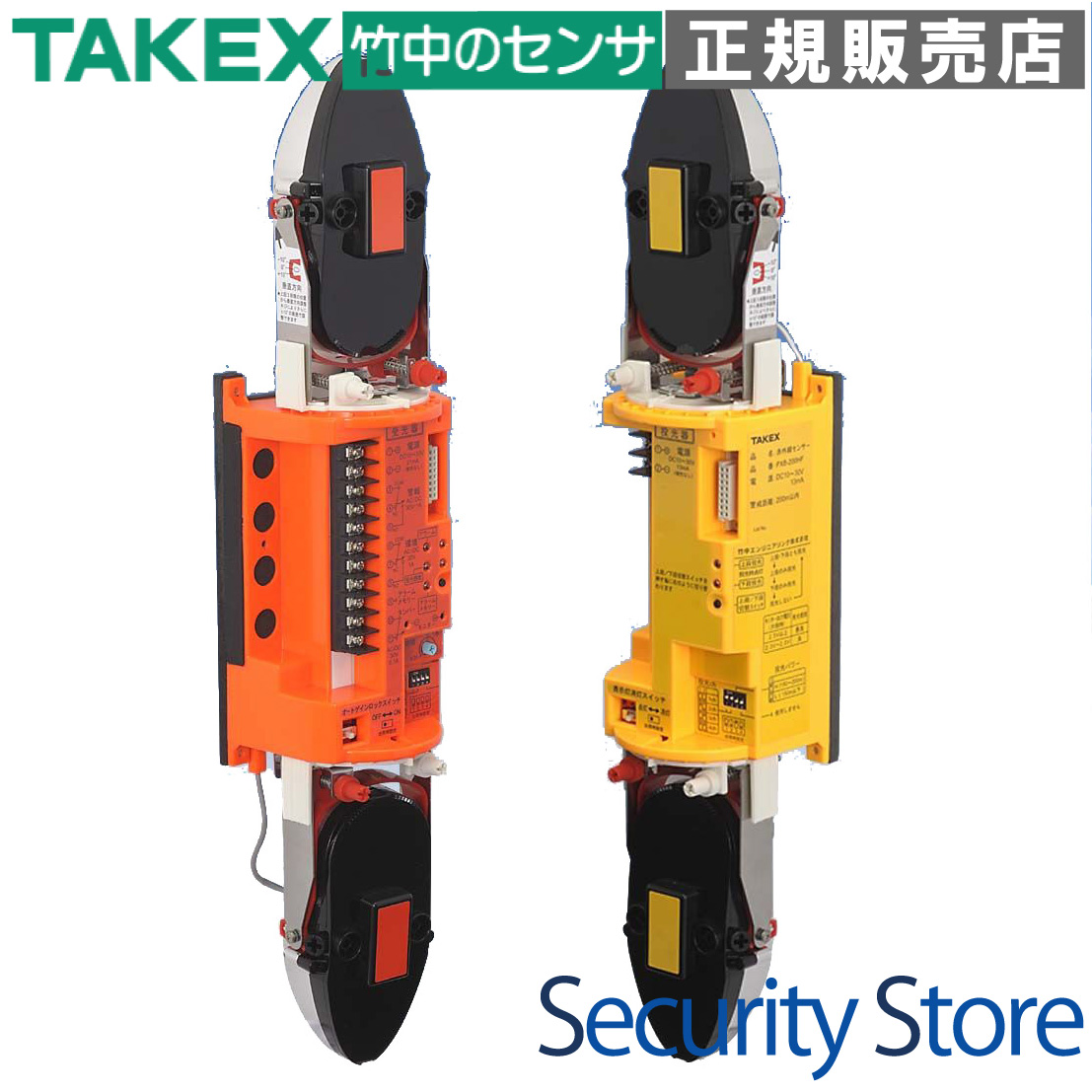

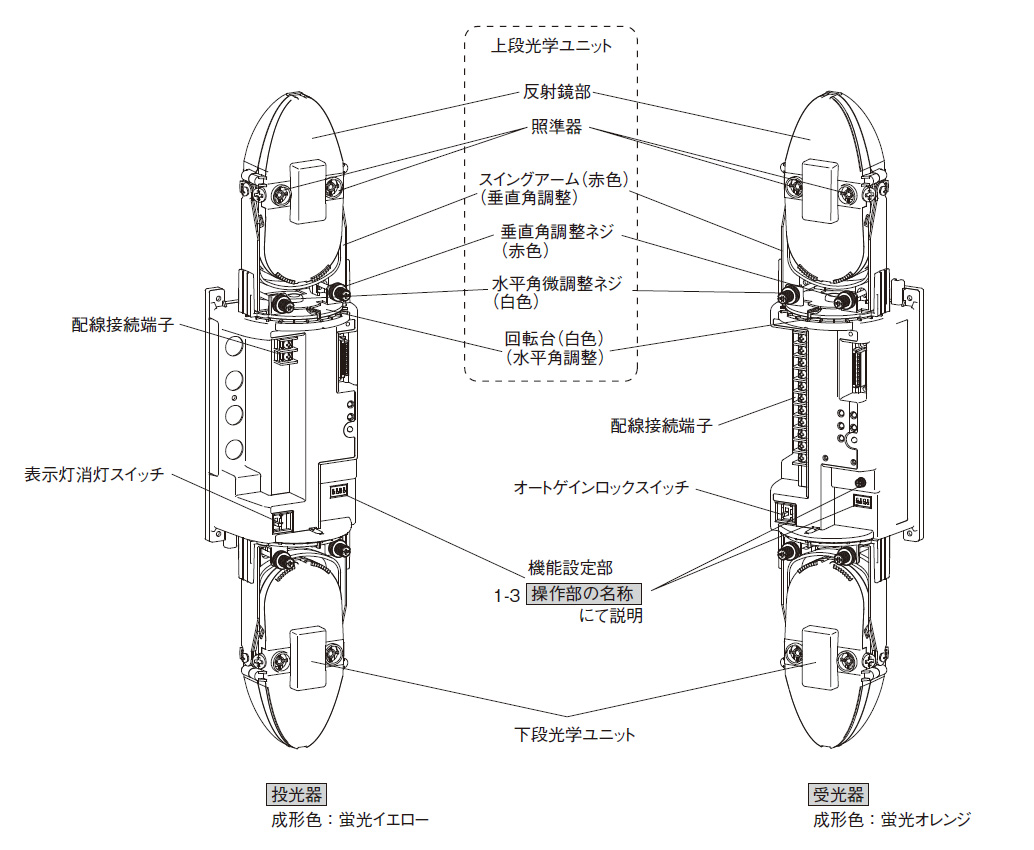

PXB-200HF-KH ハウジング収納型赤外線センサー 製品画像

資料ダウンロード

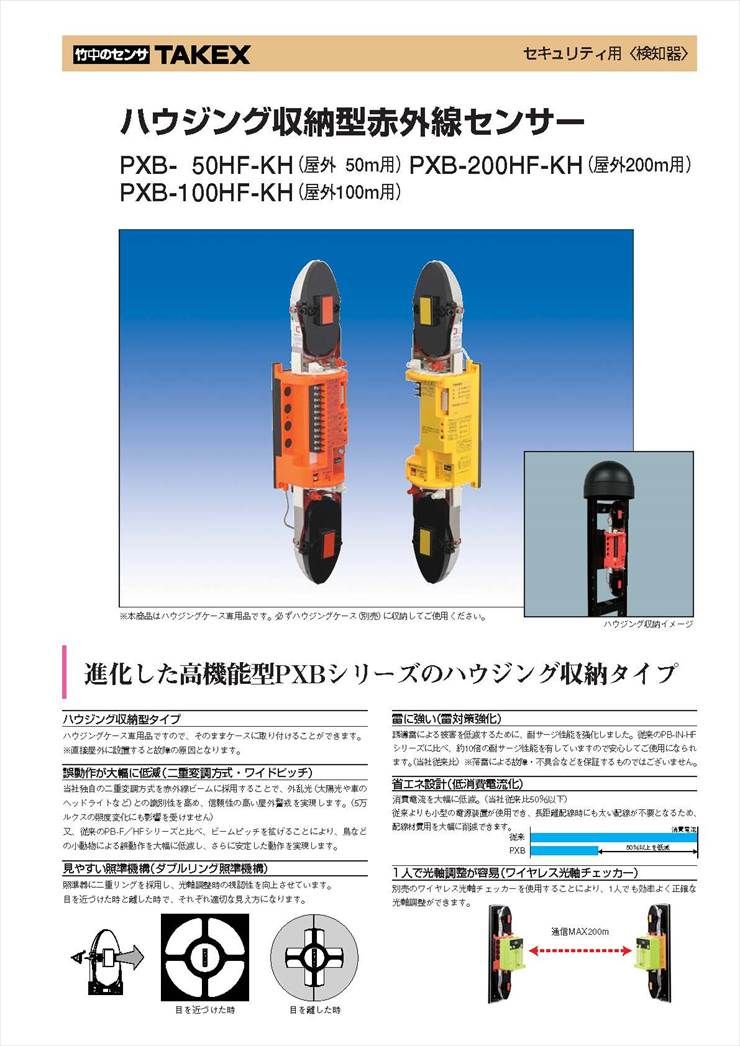

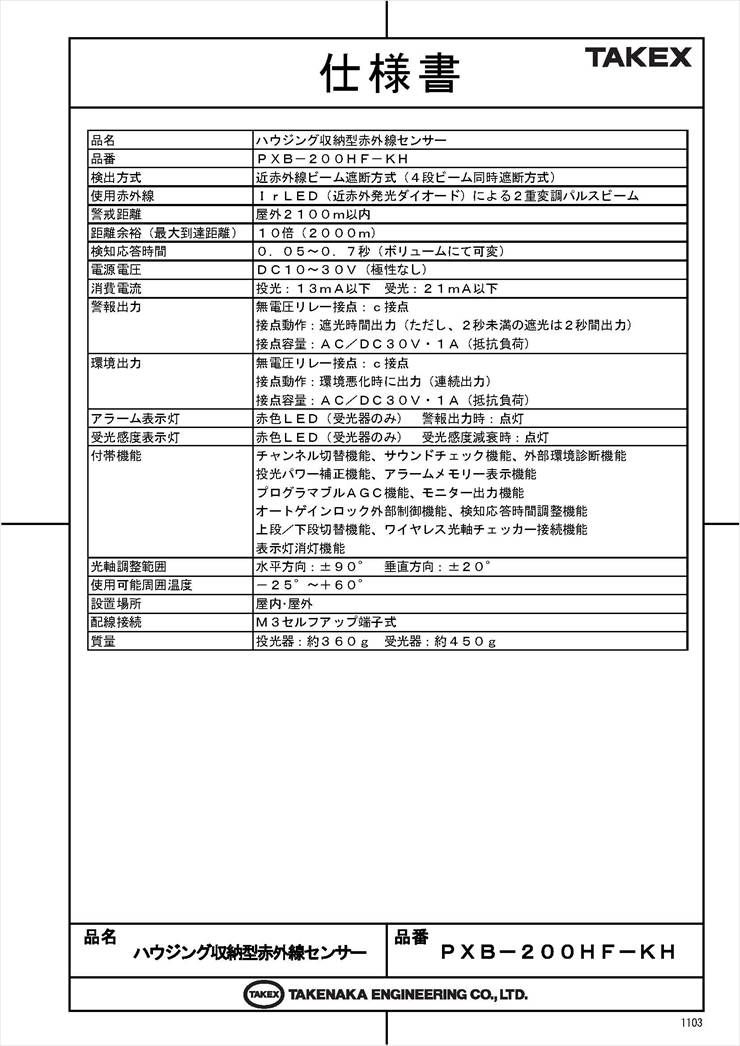

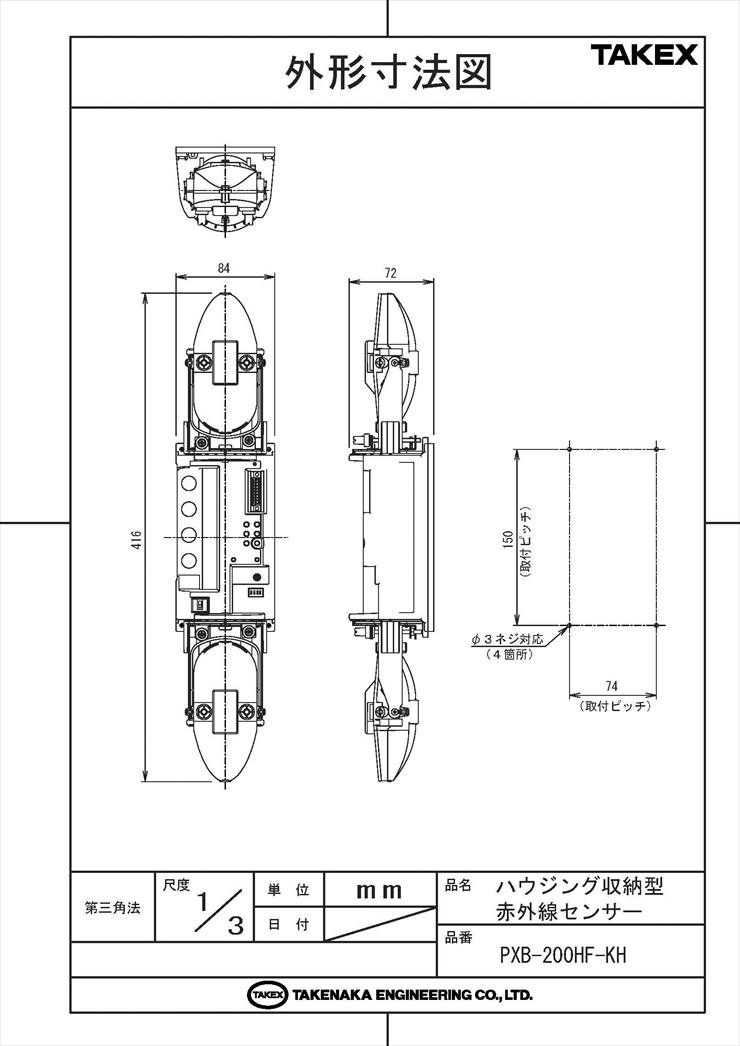

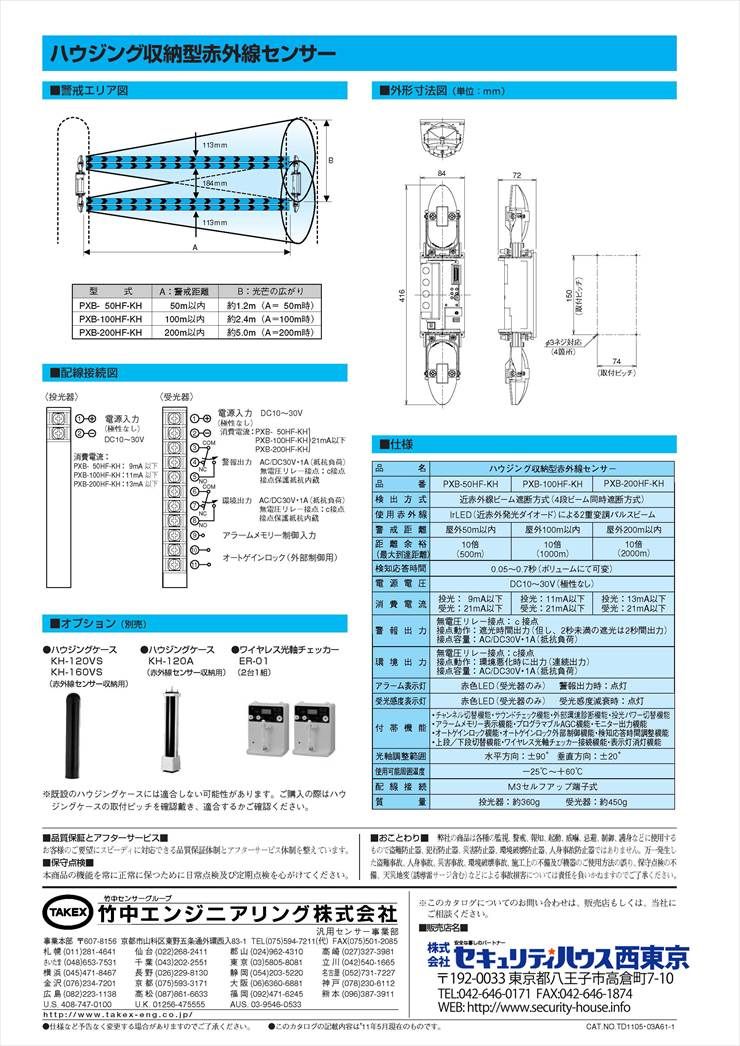

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場や倉庫などの広大な敷地の外周警戒
  • 空港、発電所、軍事施設等の重要拠点警備
  • 既存のハウジングケースを活用した隠匿設置
  • 太陽光や車のヘッドライトが懸念される環境

導入前に確認したいポイント

  • ハウジングケース(PXB-CASE等)が別途必要です
  • 直接屋外に露出させての設置はできません
  • 200m先でのビーム広がりは約5mに達します
  • DC10V〜30Vの電源確保が必要です

特長

二重変調方式による圧倒的な耐外乱光性能

赤外線ビームに独自の「二重変調方式」を採用。太陽光や車のヘッドライト、LED照明といった強力な外乱光と、センサー自身の信号を高度に識別。5万ルクスの照度変化にも影響を受けない信頼性を実現しています。

4段ハイパワービームとワイドピッチ構造

上下4本のビームを同時に遮断した時のみ発報する「4段同時遮断方式」を採用。さらにビームピッチを拡大することで、鳥や落ち葉などの小動物による誤動作を最小限に抑えつつ、侵入者のみを確実に捉えます。

優れた施工支援システム

照準器に「ダブルリング照準機構」を採用し、近距離・遠距離どちらでも確実な光軸合わせが可能です。また、ユニット内部に蛍光カラーの配色（投光：イエロー、受光：オレンジ）を施し、長距離でも対向ユニットを容易に識別できます。

選定時に評価したい強み

  • 高い環境耐性： 距離余裕10倍、感度余裕100倍を誇り、霧や豪雨でも安定動作。
  • 雷対策： 従来比約10倍の耐サージ性能を誇り、誘導雷による被害を低減。
  • 省エネ設計： 消費電流を従来比50%以下に削減。長距離配線時のコストを抑制。
  • 調整の容易さ： サウンドチェック機能やワイヤレス光軸チェッカー対応で、1人でも光軸調整が可能。

施工・設置ガイド

警戒距離と光芒（ビーム）の広がり

赤外線ビームは投光器から離れるにつれて円錐状に拡大します。設置時には、ビームの広がりを考慮したマージンを確保してください。

警戒距離 光芒の広がり（直径）
50m以内 約 1.2m
100m以内 約 2.4m
200m以内 約 5.0m

診断インジケーターと状態表示

インジケーター名 点灯・消灯の意味
受光許可表示灯（赤） 点灯：受光状態良好（警戒可能） / 消灯：光軸ズレ・遮断中
アラーム表示灯（赤） 点灯：侵入検知（警報出力中）
受光感度表示灯（赤） 点灯：受光量不足（点検・清掃推奨レベル）
メモリー表示灯（赤） 点灯/点滅：過去の発報履歴を保持（設定時）

トラブルシューティング

現象 原因の可能性 処置
警報が出ない（失報） 回り込み入光（地面や壁の反射） 投光パワーを下げ、反射面から遠ざける。
警報が止まらない 光軸の完全なズレ / 窓の汚れ 光軸の再調整およびハウジング窓の清掃。
誤報が頻発する 樹木の揺れ / 土台の不安定さ 障害物の除去、またはポールの補強。

製品仕様

項目 仕様内容
品名 ハウジング収納型赤外線センサー
品番 ＰＸＢ?２００ＨＦ?ＫＨ
検出方式 近赤外線ビーム遮断方式（４段ビーム対向型）〔二重変調方式〕
警戒距離 屋外２００ｍ以内
距離余裕（最大到達距離） １０倍（２０００ｍ）
検知応答時間 ０．０５?０．７秒（ボリュームにて可変）
電源電圧 ＤＣ１０?３０Ｖ（極性なし）
消費電流 投光：１３ｍＡ以下　受光：２１ｍＡ以下
警報出力 無電圧リレー接点：ｃ接点
接点動作：遮光時間出力（ただし、２秒未満の遮光は２秒間出力）
接点容量：ＡＣ／ＤＣ３０Ｖ・０．２５Ａ（抵抗負荷）
環境出力 無電圧リレー接点：ｃ接点
接点動作：環境悪化時に出力（連続出力）
接点容量：ＡＣ／ＤＣ３０Ｖ・０．２５Ａ（抵抗負荷）
アラーム表示灯 赤色ＬＥＤ（受光器のみ）　警報出力時：点灯
受光感度表示灯 赤色ＬＥＤ（受光器のみ）　受光感度減衰時：点灯
付帯機能 チャンネル切替機能、サウンドチェック機能、外部環境診断機能、投光パワー補正機能、アラームメモリー表示機能、プログラマブルＡＧＣ機能、モニター出力機能、オートゲインロック外部制御機能、検知応答時間調整機能、上段／下段切替機能、ワイヤレス光軸チェッカー接続機能、表示灯消灯機能
光軸調整範囲 水平方向：±９０°　垂直方向：±２０°
使用可能周囲温度 ?２５℃?＋６０℃（結露・氷結なきこと）
設置場所 屋内・屋外（ハウジング収納必須）
配線接続 Ｍ３セルフアップ端子式
質量 投光器：約３６０ｇ　受光器：約４５０ｇ

FAQ

Q：ハウジングケースに入れずに直接屋外へ設置できますか？ A：いいえ、本機はハウジング収納専用モデルです。直接屋外に設置すると雨水や塵埃により故障の原因となります。必ず専用のハウジングケース（PXB-CASE等）をご使用ください。
Q：4本のビームのうち1本だけ遮られた場合、発報しますか？ A：いいえ、本機は4段ビーム同時遮断方式を採用しているため、4本すべてが同時に遮断された時のみ警報を出力します。これにより、鳥や小動物による誤動作を低減しています。
Q：太陽光やヘッドライトによる誤報は起きませんか？ A：独自の二重変調方式を採用しているため、太陽光や車のヘッドライトなどの外乱光に対して非常に強い耐性を持っています（5万ルクス対応）。通常の設置環境であれば、外乱光による誤報は極めて稀です。
Q：チャンネル（周波数）切替機能は何のためにありますか？ A：多段警戒や平行設置を行う際に、隣接するセンサー同士の干渉を防ぐために使用します。対向する投光器と受光器は、必ず同じチャンネルに設定してください。
Q：オートゲインロック機能とはどのようなものですか？ A：光軸調整後にボタンを押すことで、その時の受光量を基準として最適な感度を自動設定する機能です。環境変化に対する余裕度を最大化するために、設置完了時には必ず実行してください。
Q：霧や豪雨の際でも正しく検知できますか？ A：はい、200m警戒時でも10倍の距離余裕（最大到達距離2000m）を持って設計されており、視界不良時でもプログラマブルAGC機能により感度を自動調整し、安定した警戒を継続します。
Q：検知応答時間の調整はどのように行えばよいですか？ A：0.05秒（疾走）から0.7秒（低速歩行）まで可変可能です。鳥や落ち葉の多い場所では、応答時間を少し長め（0.3秒〜）に設定することで、不要な報知を抑制できます。
Q：環境出力とはどのような出力ですか？ A：長年の使用による汚れや、濃霧などで受光量が一定レベル以下に低下した際に出力される信号です。完全に遮断される前の「点検が必要な状態」を事前に知らせるために使用します。
Q：雷による故障を防ぐ対策はありますか？ A：本機は耐サージ性能を強化しており、従来モデルに比べ約10倍の誘導雷耐性を備えています。ただし、直撃雷を保証するものではないため、必要に応じて避雷器等の併用を推奨します。
Q：1人で光軸調整をスムーズに行う方法はありますか？ A：内蔵のサウンドチェック機能を使用すれば、受光状態を音（ピッチ）の変化で確認できます。また、別売のワイヤレス光軸チェッカーを使用すると、受光感度を数値で手元で確認でき、より精密な調整が可能です。
