竹中エンジニアリング (TAKEX) 赤外線センサー屋外50m ハウジング収納専用 4段ビーム

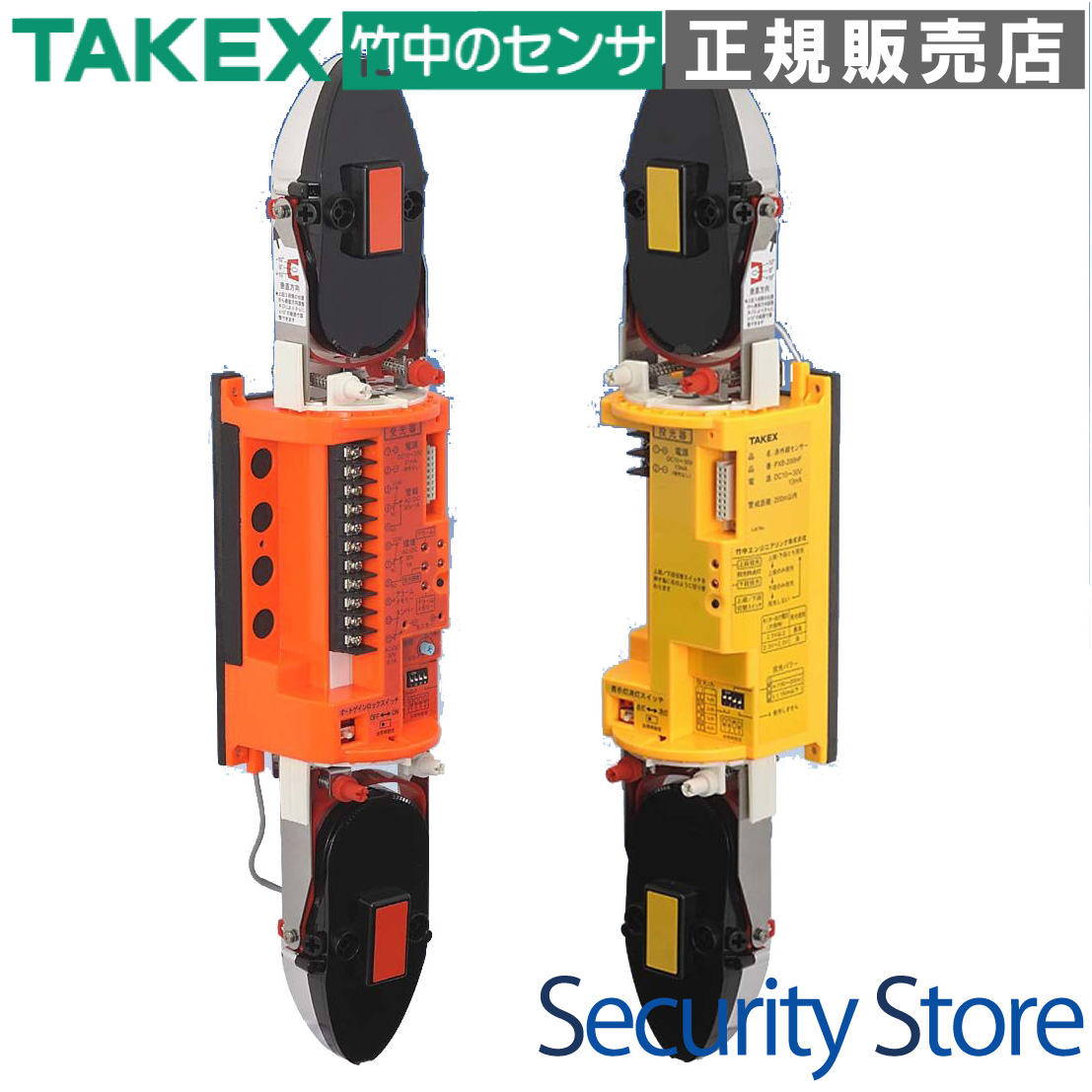

PXB-50HF-KH ハウジング収納型赤外線センサー屋外50m用

PXB-50HF-KHは、監視カメラ用ハウジング等への収納を前提とした、屋外50m警戒対応の高性能赤外線センサーです。

独自の二重変調方式により外乱光への耐性を極限まで高めるとともに、4段ビームとワイドピッチ構造によって鳥や小動物による誤動作を大幅に低減。低消費電流設計により施工コストの削減にも貢献する、プロフェッショナル仕様の防犯センサーです。

型番PXB-50HF-KH
製品名ハウジング収納型赤外線センサー屋外50m用
検出方式近赤外線ビーム遮断方式（対向型4段ビーム、二重変調方式）
警戒距離屋外 50m 以内
電源電圧DC 10V 〜 30V（無極性）
設置推奨屋外ハウジングケース（PXB-CASE等）内への収納

資料ダウンロード

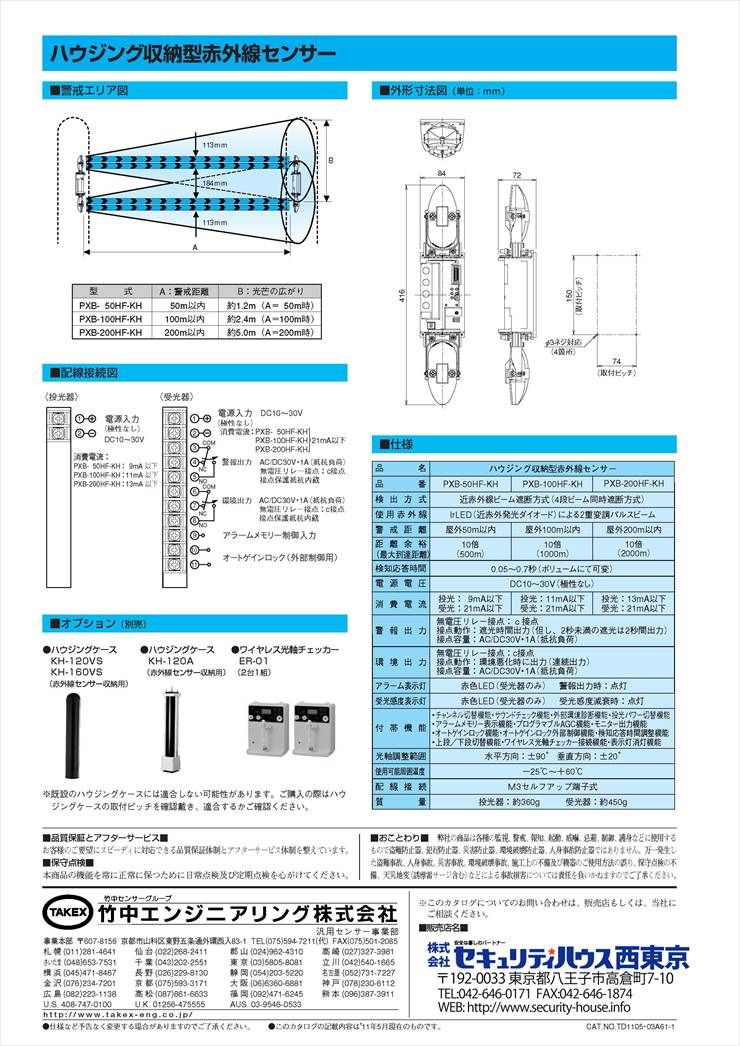

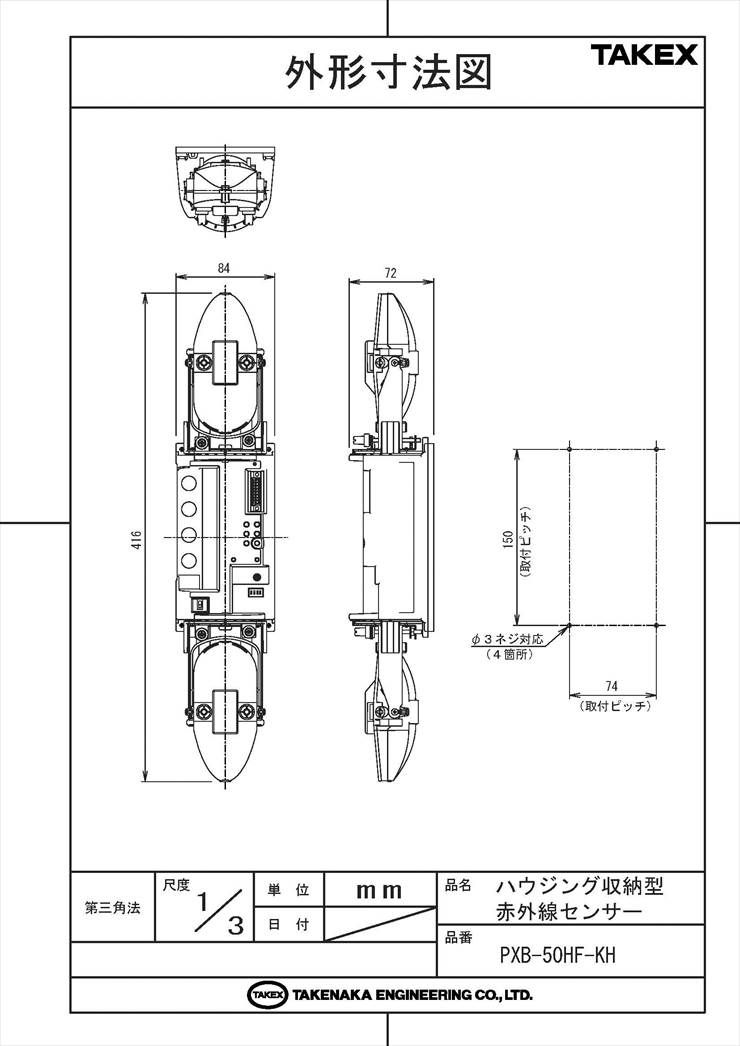

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場の外周・敷地境界の監視
既存のハウジングを活用した隠蔽設置
太陽光の影響を受けやすい厳しい屋外環境
鳥や小動物の往来が多い場所での外周警戒
長距離配線が必要な大規模施設

導入前に確認したいポイント

必ずハウジングケース内に収納して設置してください
直接屋外に曝露する設置は故障の原因となります
対向する投光器・受光器のチャンネルを一致させてください
光軸の高さは地上70cm〜90cmを推奨します

特長

外乱光に強い「二重変調方式」

当社独自の二重変調方式を赤外線ビームに採用。太陽光や車のヘッドライトといった強力な外乱光（最大5万ルクス）とセンサー自身の信号を高度に識別し、屋外特有のノイズ環境下での誤動作を最小限に抑えます。

誤動作を低減する「4段ビーム・ワイドピッチ」

上下4本のビームを同時に遮断した時のみ検知信号を出力。さらにビームピッチを拡大することで、鳥の飛来や落ち葉などの小物体による誤動作を大幅に回避。信頼性の高い警戒を実現しています。

施工・調整を支援する高度な機能

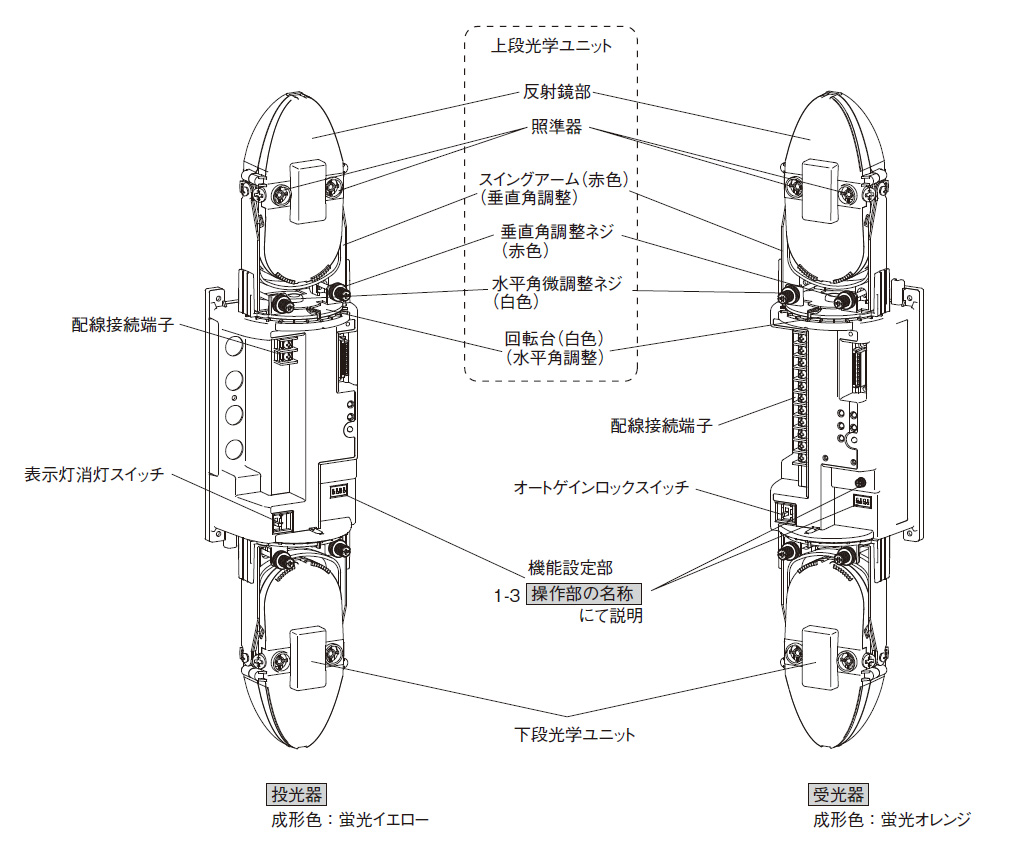

二重リングを採用した「ダブルリング照準機構」により、遠距離でも正確な光軸調整が可能です。また、ユニット内部には視認性の高いターゲットカラーを採用。別売のワイヤレス光軸チェッカーを使用すれば、1人での調整作業も容易に行えます。

    選定時に評価したい強み
    圧倒的な耐サージ性能： 誘導雷への耐性を従来比約10倍に強化。落雷リスクのある屋外設置でも安心です。
省エネ設計： 消費電流を従来比50%以下に低減。電源装置の小型化や配線材のコストダウンが可能です。
100倍の感度余裕： 濃霧や豪雨、積雪などの視界不良時でも、安定した動作を継続できる余裕度を確保。
オートゲインロック： 設置距離に応じて最適な受光感度を自動設定。近距離設置時の反射トラブルを防ぎます。



施工・設置ガイド

設置高さと光芒の広がり

跨ぎ越しや潜り込みを防止するため、地上から約70cm〜90cmの高さに光軸の中心が来るよう設置してください。赤外線ビームは距離に応じて円錐状に広がるため、警戒距離50m地点では約1.2mのスペースを確保する必要があります。

確認項目	詳細・注意事項
禁止場所	揺れる樹木・雑草の近く、洗濯物や旗の周辺、反射物の多い床面付近
チャンネル設定	DIPスイッチにより1〜4chの切替が可能。多段警戒時の相互干渉を防止します。
応答時間	0.05秒（疾走）から0.7秒（低速歩行）までボリューム調整可能。

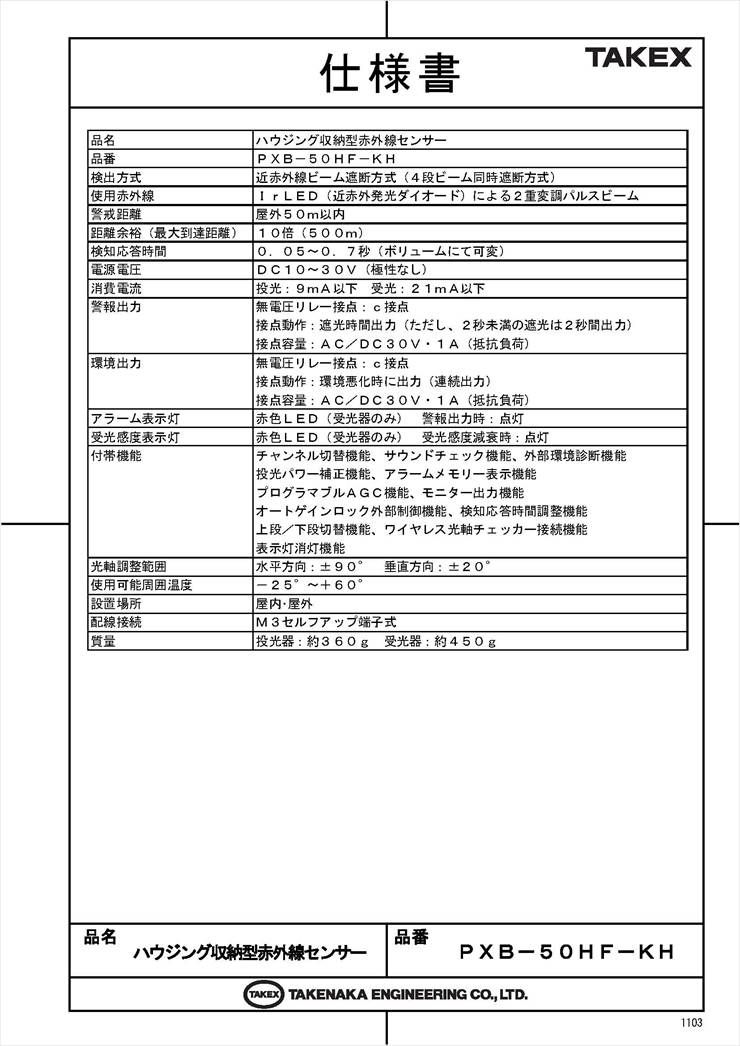

製品仕様

項目	仕様内容
品名	ハウジング収納型赤外線センサー
品番	ＰＸＢ?５０ＨＦ?ＫＨ
検出方式	近赤外線ビーム遮断方式（４段ビーム対向型）〔二重変調方式〕
警戒距離	屋外５０ｍ以内
距離余裕（最大到達距離）	１０倍（５００ｍ）
検知応答時間	０．０５?０．７秒（ボリュームにて可変）
電源電圧	ＤＣ１０?３０Ｖ（極性なし）
消費電流	投光：９ｍＡ以下　受光：２１ｍＡ以下
警報出力	無電圧リレー接点：ｃ接点接点動作：遮光時間出力（ただし、２秒未満の遮光は２秒間出力）接点容量：ＡＣ／ＤＣ３０Ｖ・０．２５Ａ（抵抗負荷）
環境出力	無電圧リレー接点：ｃ接点接点動作：環境悪化時に出力（連続出力）接点容量：ＡＣ／ＤＣ３０Ｖ・０．２５Ａ（抵抗負荷）
アラーム表示灯	赤色ＬＥＤ（受光器のみ）　警報出力時：点灯
受光感度表示灯	赤色ＬＥＤ（受光器のみ）　受光感度減衰時：点灯
付帯機能	チャンネル切替機能、サウンドチェック機能、外部環境診断機能投光パワー補正機能、アラームメモリー表示機能プログラマブルＡＧＣ機能、モニター出力機能オートゲインロック外部制御機能、検知応答時間調整機能上段／下段切替機能、ワイヤレス光軸チェッカー接続機能表示灯消灯機能
光軸調整範囲	水平方向：±９０°　垂直方向：±２０°
使用可能周囲温度	?２５℃?＋６０℃（結露・氷結なきこと）
設置場所	屋内・屋外（ハウジング内収納）
配線接続	Ｍ３セルフアップ端子式
質量	投光器：約３６０ｇ　受光器：約４５０ｇ

FAQ

Q：ハウジング収納型とは何ですか？ A：監視カメラ用などのハウジングケース内に取り付けることを前提としたモデルです。単体で屋外の雨に曝露される場所には設置できません。

Q：鳥や落ち葉で誤報は出ませんか？ A：上下4本のビームを同時に遮断しないと発報しない「4段同時遮断方式」を採用しているため、鳥や小動物による誤動作は極めて少なくなっています。

Q：太陽光が直接当たっても大丈夫ですか？ A：独自の「二重変調方式」により、5万ルクスの照度変化（夏の直射日光相当）でも影響を受けない高い識別性能を持っています。

Q：最大何メートルまで届きますか？ A：本製品の警戒距離は屋外50m以内です。性能上の最大到達距離は500m（10倍の余裕）あり、悪天候時でも安定して動作します。

Q：落雷による故障が心配です。 A：耐サージ性能を従来機種の約10倍に強化しており、誘導雷による被害を大幅に低減しています。

Q：1人で光軸調整を行うことは可能ですか？ A：はい、ダブルリング照準機構とターゲットカラーにより容易に調整できます。また、別売のワイヤレス光軸チェッカーを使用するとさらに効率的です。

Q：複数のセンサーを近くに並べても干渉しませんか？ A：4チャンネルの変調周波数切替機能を備えているため、相互干渉を防ぎつつ多段警戒や並行設置が可能です。

Q：検知感度（応答時間）を調整することはできますか？ A：0.05秒から0.7秒の間でボリューム調整が可能です。現場の状況（落ち葉が多いなど）に合わせて誤報を抑制する設定ができます。

Q：低消費電流化によるメリットは何ですか？ A：消費電流を従来比50%以下に抑えているため、電源装置を小型化できるほか、長距離配線時に細い電線を使用できコスト削減に繋がります。

Q：霧や雨で動作が不安定になりませんか？ A：プログラマブルAGC機能を搭載しており、天候悪化時に自動で感度を補正して警戒を維持します。
