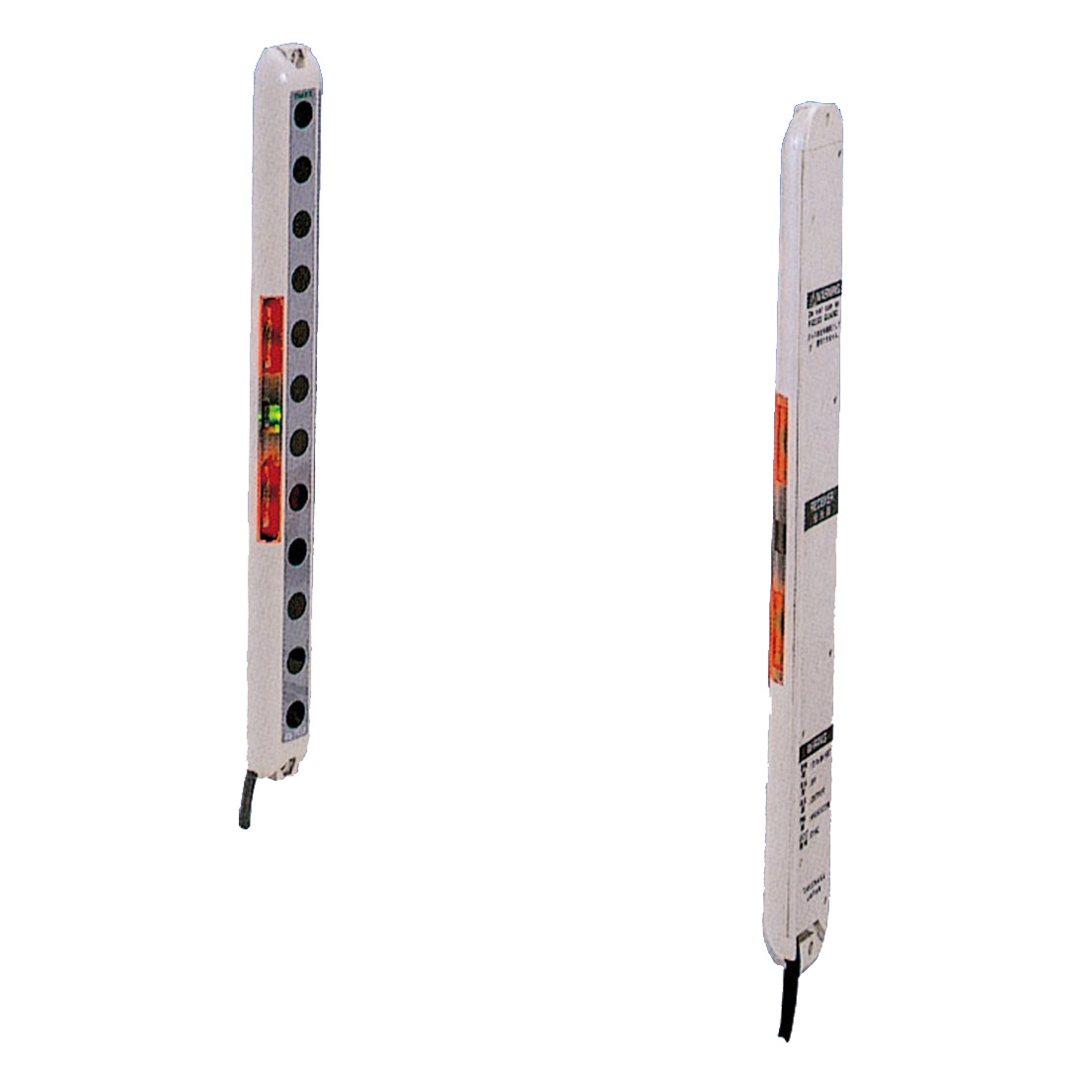

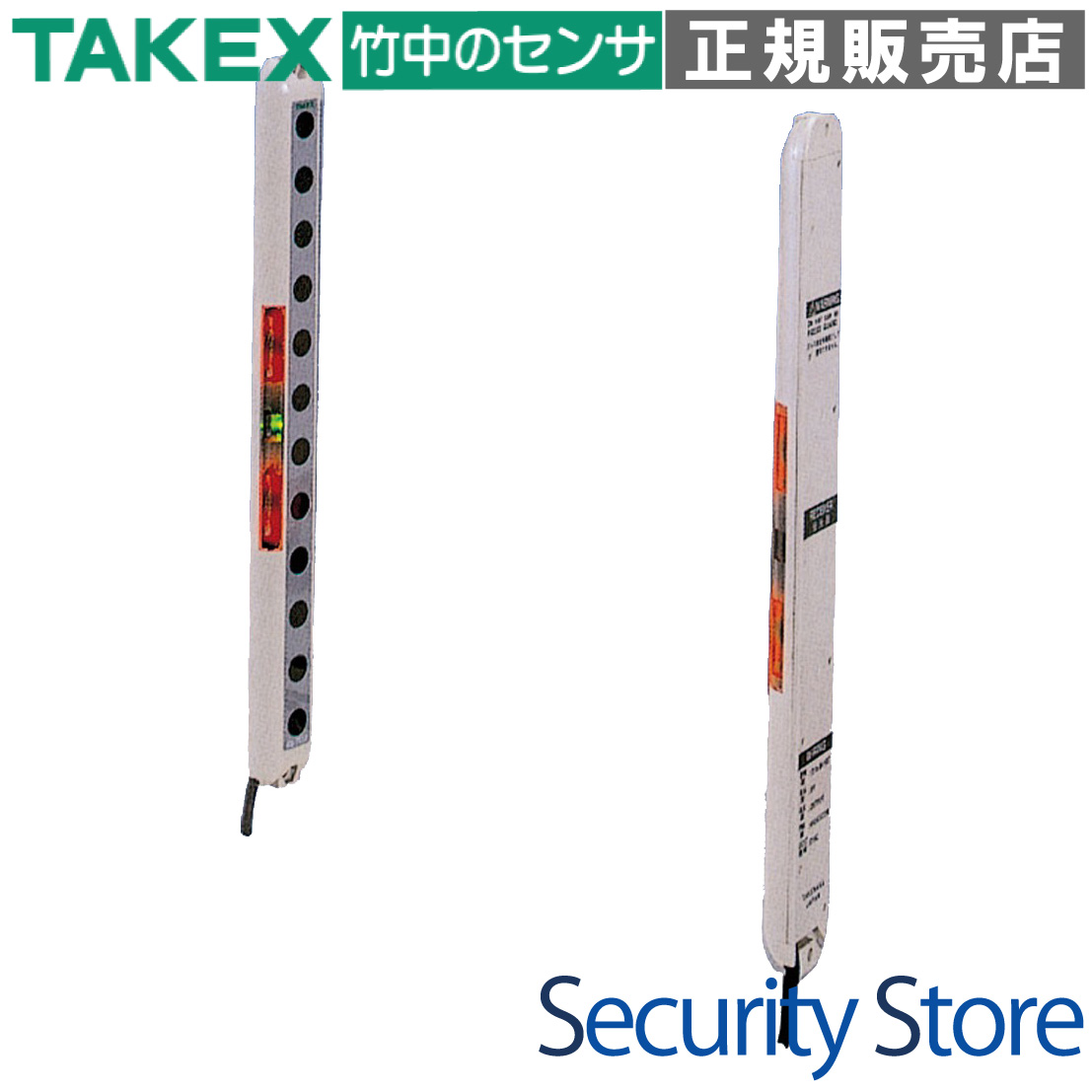

ESN-T8 超薄型ワイドセンサー(140mm)

厚さわずか13mmの超薄型設計ながら、マルチビーム採用により広範囲の警戒を実現したワイドエリアセンサーです。CD・ATMコーナーの残留者検知や、生産ラインのピッキングミス防止など、スペースが限られた場所での高精度な検知に最適です。

型番： ESN-T8
方式： 透過形（投光器・受光器セット）
検出距離： 5m
検出幅： 140mm（8光軸）
主な用途： ATM残留検知、ピッキング指示、生産ライン通過検知、挟み込み防止
特長： 相互干渉防止機能、自動感度補正、超薄型スリムボディ

資料ダウンロード

仕様書（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（GIF）

この製品が向いている用途

CD・ATMコーナーの残留者検知
物流センターのピッキング作業ミス防止
自動ドアやエレベーターの挟み込み防止
不定位置を通過するワークの検出
生産ラインでの通過確認・計数

導入前に確認したいポイント

取付金具は別売（ES-BF/ES-BL等）
周囲に光沢のある反射物がないか（300mm以上離隔推奨）
配線延長が必要な場合は0.5mm2以上を使用（25m以内）
人体保護用の安全装置としては使用不可

特長

厚さ13mmの超薄型・スリム設計

厚さ13mm、幅30mmという極めてスリムな形状を実現。装置の隙間や壁面など、従来のセンサーでは設置が困難だった限られたスペースにもスッキリと収まります。設置後の違和感が少なく、作業の邪魔になりません。

マルチビームによるワイドな警戒エリア

従来の単一ビームセンサーとは異なり、複数の光軸（ESN-T8は8光軸）を配置することで、面としての警戒が可能です。これにより、ATMコーナーでの残留者検知や、広い開口部を通過する物体の確実な捕捉が可能になります。

連結設置を可能にする相互干渉防止機能

2台のセンサーを密着させて取り付けたり、対向させて設置したりしても相互に干渉しない機能を搭載。マスタ・スレーブ設定（配線切り替え）により、広範囲をカバーするための連続設置が容易に行えます。

電源のON-OFFだけで完了する自動感度補正

光軸調整後、電源を一旦切り再度投入するだけで、設置距離や周囲環境に合わせた最適な感度へ自動的にセットされます。複雑な調整作業を簡略化し、安定した運用をサポートします。

メンテナンスを容易にする「入光安定表示灯」

受光レベルが動作レベルより20%以上余裕がある場合に緑色LEDが点灯します。設置時だけでなく、経年変化や汚れによる感度低下も一目で確認できるため、メンテナンス性が格段に向上しています。

高輝度LEDによる抜群の視認性と作業指示機能

動作表示灯には高輝度赤色LEDを採用。広範囲から動作状態を確認できます。また、外部制御信号（フリッカー信号）を入力することで、表示灯を作業指示灯として点滅させることも可能です。

最小検出物体径φ30mmの高精度検出

20mmの光軸ピッチ設計により、直径30mm以上の不透明体であれば、どの位置を通過しても確実に検出。精密なワーク検知や、指などの一部が入り込む可能性のある場所での検知に威力を発揮します。

自在なコード引出し方向による高い施工性

配線コードの引出し方向は、後方だけでなく左右にも柔軟に対応。現場の取り付け条件に合わせて最適な配線ルートを選択できるため、露出配線を防ぎ、スマートな施工が可能です。

高耐久・堅牢な環境性能

使用周囲温度-10℃〜+55℃に対応し、ケースにはABS樹脂、表示窓にはアクリルを採用。IP40の保護構造を備え、屋内の様々な産業現場での長期運用に耐えうる設計となっています。

    選定時に評価したい強み
    省スペース性： わずか13mmの厚さで、意匠を損なわず設置可能。
調整の容易さ： 自動感度補正機能により、施工後の調整ミスを防止。
多機能性： 検知だけでなく「作業指示灯」としての流用が可能。
信頼性： 相互干渉防止機能により、隣接するラインでも安定動作。



LED表示と動作状態

表示灯名称	色	動作内容
電源表示灯（投光器）	緑	通電時に点灯
動作表示灯（投光器/受光器）	赤	遮光時（1光軸以上）に点灯、全光軸入光時に消灯
入光安定表示灯（受光器）	緑	受光レベルが動作レベルの+20%以上の時に点灯

製品仕様

項目	内容
型番	ESN-T8（NPN出力） / ESN-T8PN（PNP出力）
検出方式	透過形
検出距離	5m
検出物体	φ30mm 以上の不透明体
光軸ピッチ	20mm
光軸数	8光軸
検出幅	140mm
操作電源	DC12〜24V ±10％リップル10％以下
消費電流	100mA 以下
出力	オープンコレクタ出力定格：100mA（DC30V）以下
動作モード	ライトオン（全光軸入光時 ON / 1光軸以上遮光時 OFF）
応答時間	7ms 以下
投光用光源	赤外 LED（850nm）
材質	ケース：ABS、表示窓：アクリル
接続方式	コード引出し式（コード長 3m / 5芯）
質量	約 180g
付帯機能	自動感度補正機能、相互干渉防止機能、出力短絡保護
保護構造	IP40
使用周囲温度	-10〜＋55℃（氷結しないこと）

FAQ

Q：検出距離はどのくらいですか？ A：最大5mまで対応しています。

Q：屋外で使用することは可能ですか？ A：本製品は屋内専用（保護構造 IP40）です。雨のあたる場所や屋外での使用は避けてください。

Q：2台を並べて設置すると相互に干渉しますか？ A：相互干渉防止機能を搭載しています。投光器のMS線（紫）を適切に配線することで、2台を密着・対向設置しても干渉せずに使用可能です。

Q：感度調整はどのように行いますか？ A：自動感度補正機能を内蔵しています。光軸調整後に電源を再投入するだけで、その時の環境に最適な感度に自動設定されます。

Q：取付金具は付属していますか？ A：取付金具は別売となります。用途に合わせて「専用取付金具 ES-BF」または「専用保護カバー ES-BL」をお求めください。

Q：表示灯を外部から制御して点滅させることはできますか？ A：はい、可能です。作業指示灯入力にフリッカー信号（NPNオープンコレクタ等）を入力することで、動作表示灯を作業指示灯として活用できます。

Q：最小でどのくらいの大きさの物を検知できますか？ A：直径30mm以上の不透明体であれば検知可能です。

Q：配線コードを延長したいのですが可能ですか？ A：0.5mm2以上のコードを使用し、投光器・受光器それぞれ25m以内であれば延長可能です。

Q：電源電圧の範囲を教えてください。 A：DC12VからDC24V（±10%）の範囲で動作します。

Q：入光安定表示灯（緑）が点灯しないのは故障ですか？ A：受光レベルに余裕がない可能性があります。光軸がずれていないか、あるいは表示窓に汚れが付着していないか確認してください。
