商品詳細

竹中電子工業(TAKEX) ワイドエリアセンサー透過形赤外線センサー屋内用

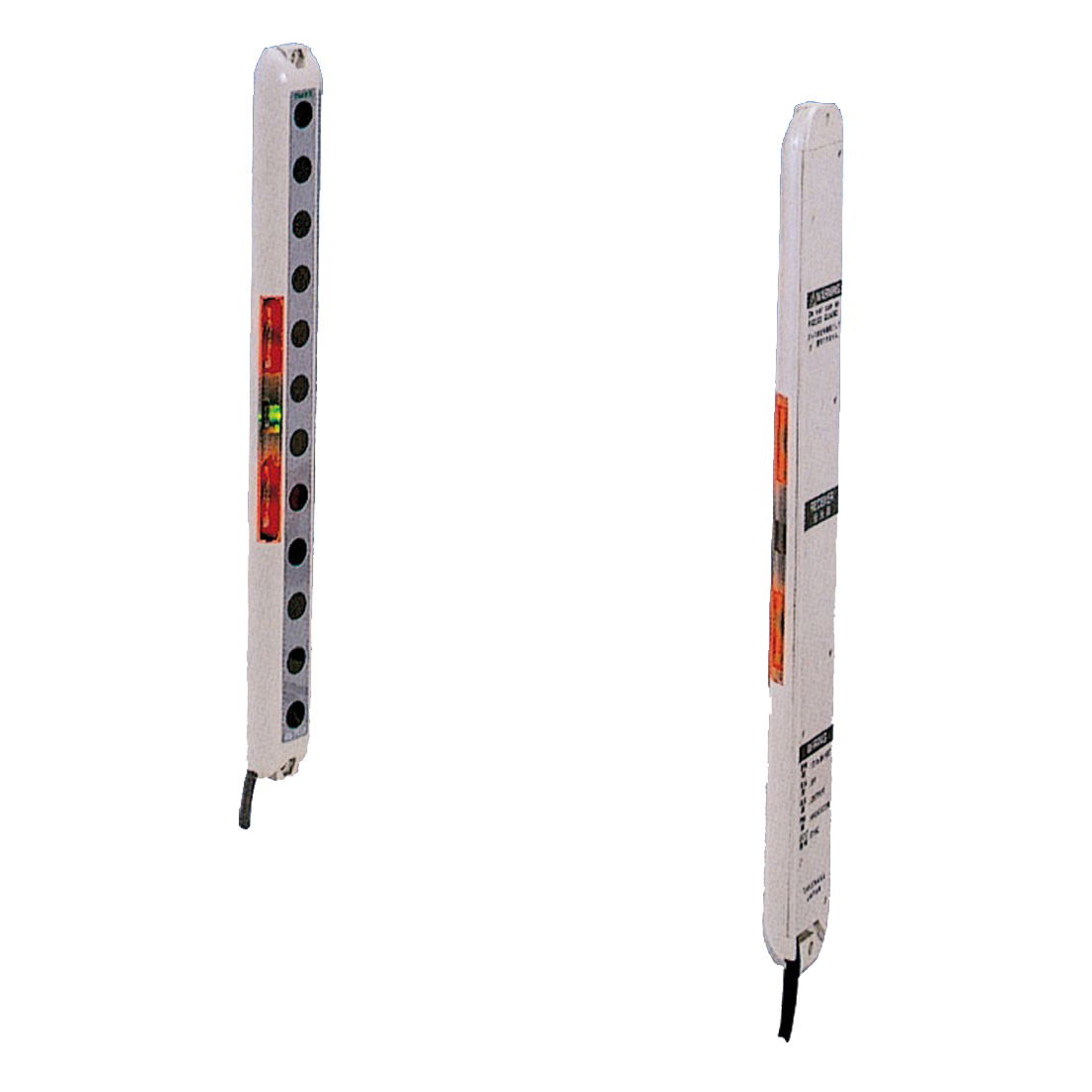

ESN-T12 超薄型ワイドセンサー(220mm)

厚さわずか13mmの超薄型設計と12光軸のマルチビームにより、広範囲を確実にカバーするワイドエリアセンサーです。相互干渉防止機能を搭載しており、センサー同士の密着設置が可能。ATMの残留者検知やピッキング作業の工程管理など、スペースの限られた法人・産業現場に最適な高信頼モデルです。

型番： ESN-T12
製品名： 超薄型ワイドセンサー(220mm)
検出方式： 透過形（光軸ピッチ20mm / 12光軸）
主な用途： CD・ATMコーナー残留者検知、ピッキング指示、生産ライン通過検知
設置場所： 屋内（壁面・機械内など）
電源 / 出力： DC12〜24V / NPNオープンコレクタ

資料ダウンロード

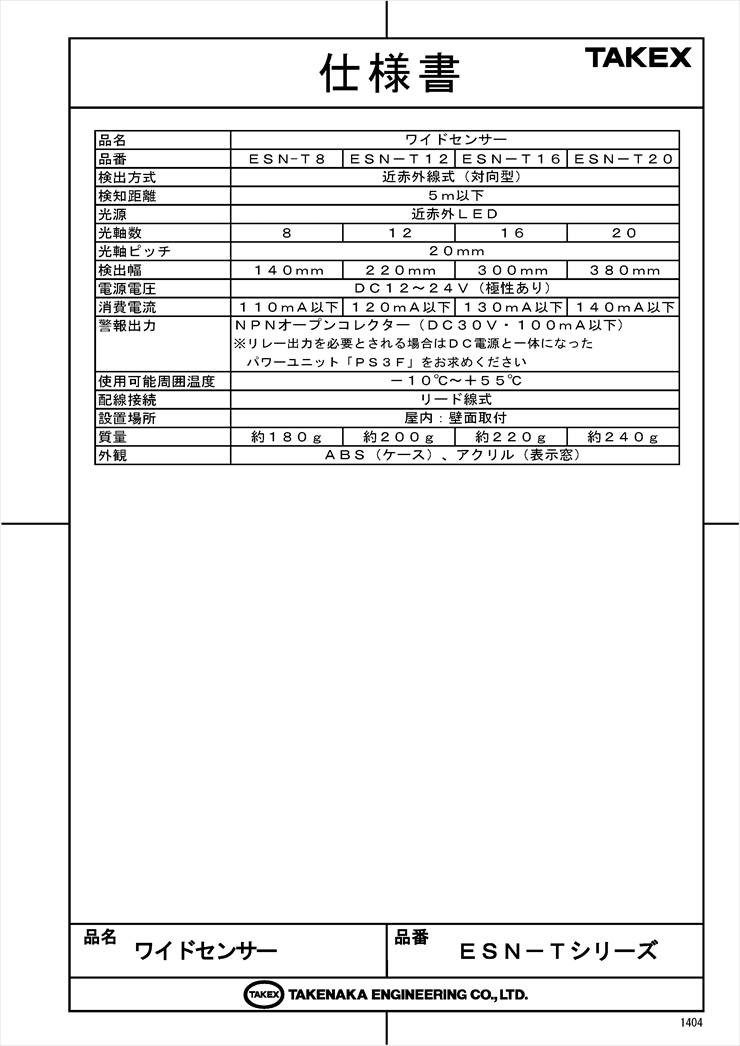

仕様書（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（GIF）

この製品が向いている用途

CD・ATMコーナーの残留者検知
部品ピッキング時の取り出し確認
不定位置を通過するワークの検出
生産ラインでの落下・通過監視

導入前に確認したいポイント

検出物体が直径30mm以上であること
設置面（壁や床）からの光の反射がないか
屋外や直射日光の当たる場所ではないか
人体保護用の安全装置としての利用ではないか

特長

厚さ13mmの超薄型・スリム設計

厚さ13mm、幅30mmという圧倒的なスリムサイズを実現しました。機械の隙間や通路の隅など、従来のセンサーでは設置が難しかった狭小スペースにも、作業の邪魔になることなくスマートに導入可能です。

2台密着設置を可能にする相互干渉防止機能

同期線の接続により、2台のセンサーを密着させたり連結させたりして使用しても、互いの光が干渉しません。これにより、より広範囲な検知エリアの構築や、複雑なレイアウトへの対応が可能になります。

作業指示灯としても使える高輝度LED表示

動作表示灯には視認性に優れた高輝度赤色LEDを連灯で採用。センサーの動作確認だけでなく、外部からのフリッカー信号入力により「作業指示灯」として点滅させる運用も可能です。

最小検出物体径φ30mmの高精度検知

20mmの光軸ピッチと12の光軸により、直径30mm以上の不透明体であればどこを通過しても確実にキャッチします。小さな部品や細いワークの検知が必要なFA現場でも威力を発揮します。

メンテナンスを簡略化する自動感度補正機能

光軸調整後に電源を一度入れ直すだけで、設置距離や周囲の環境に合わせた最適な感度へ自動的にセットされます。経年変化や微細な汚れによる検知精度の低下を抑制し、安定した運用をサポートします。

設置調整が容易な入光安定表示灯

受光レベルが動作レベルより20%以上余裕がある場合に点灯する「入光安定表示灯（緑色LED）」を装備。光軸が正確に合っているかどうかが一目でわかるため、施工時の工数削減と精度の高い設置が可能です。

自由度の高い3方向コード引き出し

コードの引き出し方向を「左・右・後方」のいずれかから自由に選択できる設計となっており、取り付け場所の形状に合わせた最適な配線が可能です。設置後の違和感を与えず、スッキリとした外観を保てます。

マルチビームによる広範囲な警戒

従来の単一光軸センサーとは異なり、複数の光軸を束ねたワイドエリア監視が可能です。特定の点ではなく、面で検知を行うため、ATMコーナーなどの複雑な動きをする対象物の検出に最適です。

    選定時に評価したい強み
    省スペース性： 超薄型設計により設置場所の制約を大幅に解消。
柔軟なシステム構築： 相互干渉防止により2台連結運用が容易。
多機能性： 検知だけでなく作業指示灯としての視覚的運用もカバー。
施工性： 自動感度補正と安定表示灯により、専門知識がなくても調整が確実。



施工・設置ガイド

安定した動作を確保するため、以下の施工条件を確認してください。特に金属面や光沢面への設置時は、乱反射による回り込みにご注意ください。

確認項目	この製品での考え方
設置距離	投光器と受光器の間隔は最大5mまで対応可能です。
取付方向	投光器と受光器のコード引き出し方向（上下）を必ず一致させてください。
反射物対策	光沢のある壁や床がある場合、中心軸より300mm以上離して設置してください。
コード延長	0.5mm2以上のコードを使用し、片側25m以内（往復不可）としてください。
締め付けトルク	M4ねじを使用し、0.8N・m以下で固定してください。

製品仕様

項目	内容
型番	ESN-T12
検出方式	透過形
検出距離	5m
検出物体	φ30mm 以上の不透明体
光軸ピッチ	20mm
光軸数	12光軸
検出幅	220mm
電源電圧	DC12〜24V ±10％　リップル10％以下
消費電流	110mA 以下
出力	NPNオープンコレクタ出力（定格：シンク電流 100mA / DC30V 以下）
動作モード	ライトオン（全光軸入光時 ON / 1光軸以上遮光時 OFF）
応答時間	7ms 以下
光源 / 受光素子	赤外LED（850nm） / フォトIC
表示灯	投光器：電源表示灯（緑）、動作表示灯（赤）受光器：入光安定表示灯（緑）、動作表示灯（赤）
材質	ケース：ABS、表示窓：アクリル
保護構造	IP40
質量	約 200g
付帯機能	自動感度補正機能、相互干渉防止機能、出力短絡保護

FAQ

Q：最小でどのくらいの大きさの物を検知できますか？ A：直径30mm以上の不透明体であれば、検出エリア内のどこを通過しても検知可能です。

Q：センサーを2台並べて設置すると誤動作しませんか？ A：相互干渉防止機能を搭載しているため、同期線を接続することで2台を密着・連結して設置しても誤動作しません。

Q：感度の調整は難しいですか？ A：自動感度補正機能を内蔵しています。光軸を合わせてから電源をOFF-ONするだけで、その場の環境に最適な感度に自動設定されます。

Q：LED表示灯を外部から制御して光らせることはできますか？ A：はい、フリッカー信号を入力することで動作表示灯を作業指示灯として点滅させることが可能です。

Q：配線はどのくらい延長できますか？ A：0.5mm2以上の線材を使用した場合、投光器・受光器それぞれ25mまで延長可能です。

Q：プレス機械の安全装置として使用できますか？ A：いいえ。本製品はワーク検知用であり、人体保護を目的とした安全基準（検定）には適合していません。安全用途には専用の安全ライトカーテンをご使用ください。

Q：水がかかる場所でも使用できますか？ A：保護構造はIP40（屋内仕様）ですので、直接水がかかる場所や高湿度の環境での使用は避けてください。

Q：リレー出力が必要な場合はどうすればよいですか？ A：本製品の出力はNPNオープンコレクタです。リレー出力が必要な場合は、別売のセンサーコントローラ（PS300等）を併用してください。

Q：光軸が合っているか確認する方法はありますか？ A：受光器の「入光安定表示灯（緑色LED）」が点灯していれば、受光レベルが安定しており光軸が正しく合っている状態です。

Q：取付金具は付属していますか？ A：いいえ、取付金具（ES-BFやES-BL）は別売オプションとなります。設置環境に合わせて別途お求めください。
