TAKEX ワイドエリアセンサー近赤外線透過方式残留者検知

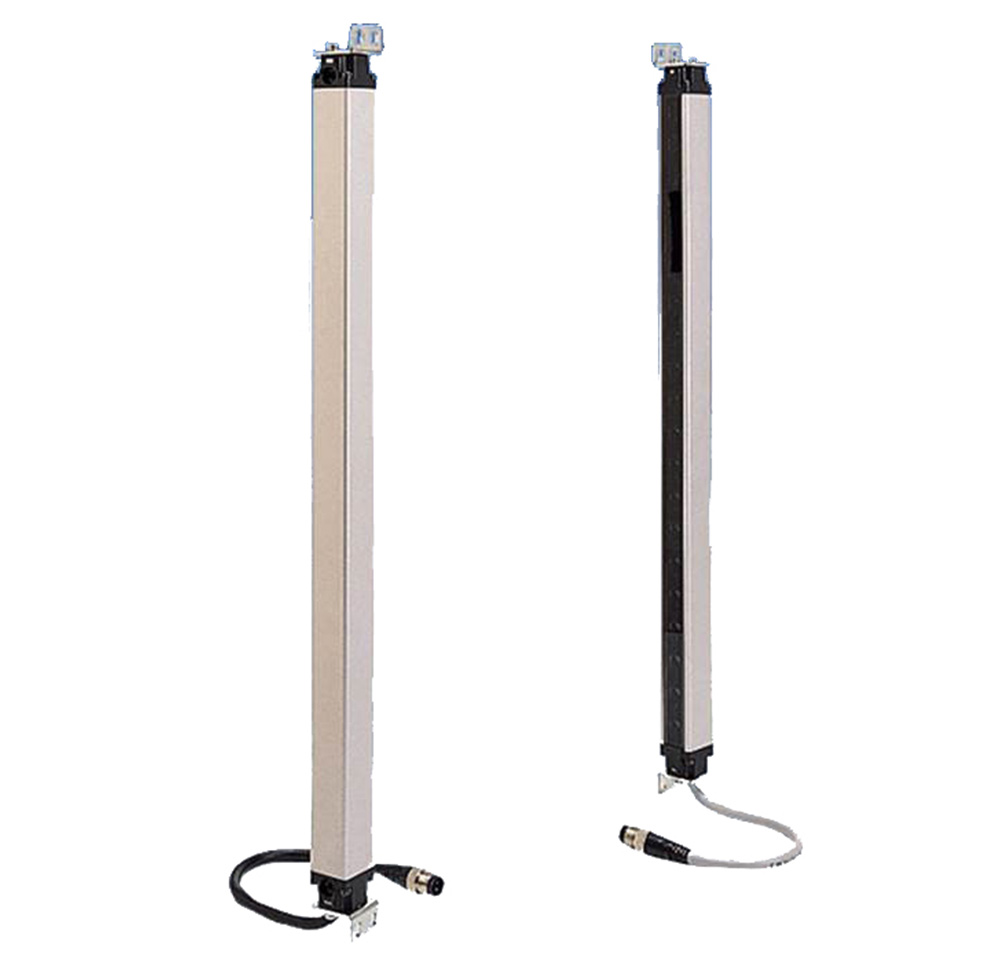

SS40-T10 ワイドエリアセンサー(360mm) 近赤外線透過方式

SS40-T10は、10光軸・360mmの検出幅を持つ超スリムな透過形近赤外線センサーです。このクラス最長となる7mの検出距離を実現しており、CD/ATMコーナーの残留者検知や美術館の展示物保護など、広範囲かつ精密な物体検知が求められる現場に最適です。

型番： SS40-T10
方式： 近赤外線透過方式（10光軸）
検出距離： 最大7m（このクラス最長）
検出幅： 360mm
主な用途： CD/ATMコーナー残留検知、美術館イタズラ防止、ピッキング検知

資料ダウンロード

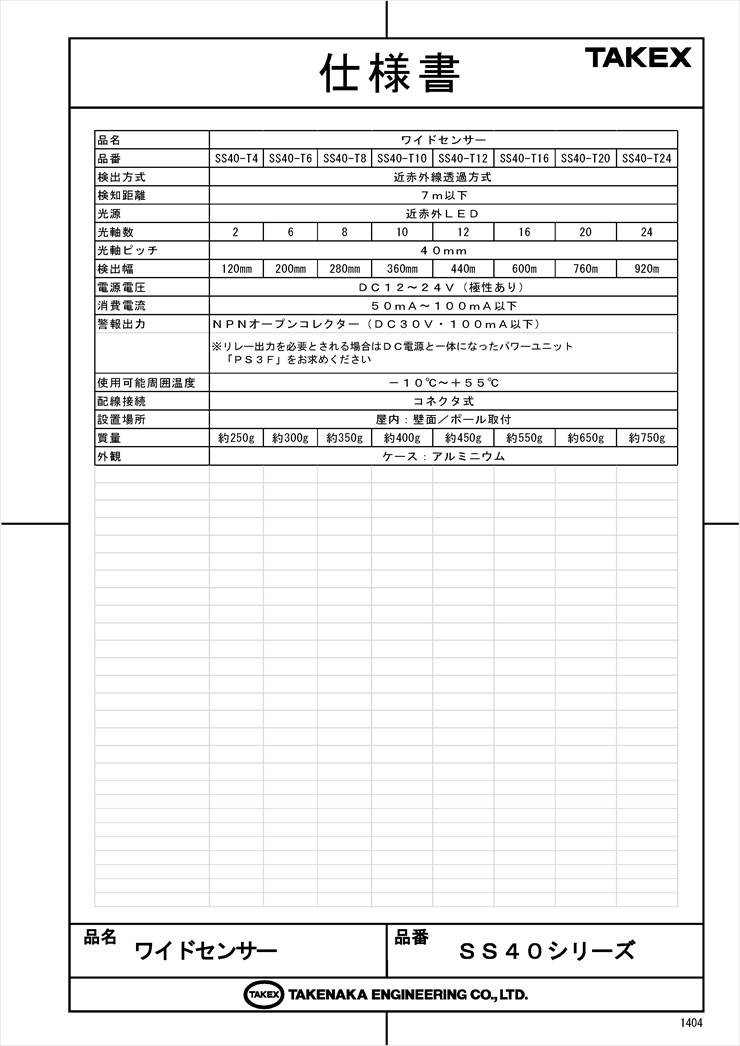

仕様書（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（GIF）

この製品が向いている用途

ATM/CDコーナーの残留者検知
美術館や資料館の展示物への接近・イタズラ防止
物流・生産ラインでのパレットや大型部品の通過検知
店舗の自動ドア付近や通路の入出管理

導入前に確認したいポイント

投光器と受光器間の光軸合わせが可能か（最大7m）
検出対象物のサイズがφ52mm以上の不透明体か
周囲に反射物（壁・床）があり光が回り込まないか
同期線（C/R）および必要に応じた相互干渉防止線の配線

特長

360mmのワイドな検出エリア

SS40-T10は、光軸ピッチ40mmのセンサーを10光軸搭載しており、360mmの広い検出幅をカバーします。一般的なシングルビームセンサーでは見逃しやすい、不定形な物体の通過や一部のみの遮光も確実に捉えることができます。

このクラス最長 7mの検出距離

透過形センサーとして、コンパクトなボディながら最大7mという広範囲な警戒距離を実現。広い通路や入り口、大型機械の周辺など、設置場所の制約を受けにくい設計です。

25mm角の超スリム＆フレキシブルな取付

断面25×25mmの正方形アルミケースを採用。断面が正方形であるため、取付方向を前後左右自由に選択可能です。スリムな形状により、装置の隙間や什器の陰など目立たない場所への設置にも適しています。

相互干渉を防止するM/S動作切替

2組のセンサーを近接して設置する場合、投光器を「M側（マスタ）」と「S側（スレーブ）」に設定し、相互干渉防止線を接続することで、誤作動を防ぐ同期制御が可能です。

現場に合わせたA/O出力動作切替

「A動作（全光軸が入光した時のみ出力ON、1軸でも遮光でOFF）」と「O動作（1軸でも入光すれば出力ON、全光軸遮光でOFF）」をスイッチひとつで切り替え可能。用途に合わせた高度な論理設定が現場で完結します。

安心の保護構造 IP66

内部は保護構造IP66を達成しており、粉塵や水しぶきがかかるような過酷な環境下でも安定した動作を維持します。堅牢なアルミケースが精密な光学系をしっかり保護します。

充実のインジケーター表示

投光器には電源表示灯とM/S表示灯、受光器には動作表示灯と入光安定表示灯を装備。設置時の光軸合わせやメンテナンス時の動作確認が、一目で容易に行えます。

    選定時に評価したい強み
    施工性： 25mm角のスリムボディでどこでも設置可能。
信頼性： 相互干渉防止機能により、隣接設置時も安定。
柔軟性： 10光軸・360mm幅で、物体の形状を選ばず検知。
耐久性： IP66準拠、堅牢なアルミニウム製ケース。



施工・設置ガイド

本製品の性能を最大限に発揮するため、以下の設置条件をご確認ください。

確認項目	この製品での考え方
光軸合わせ	受光器の「入光安定表示灯（緑）」が点灯するように、投受光器を正対させてください。
反射物の影響	壁面や床面が鏡面や光沢がある場合、反射光の回り込みにより遮光を検知できない場合があります。十分な離隔を確保してください。
配線延長	同期線（C/R）の延長は合計50m以内としてください。
複数台設置	2組を接近させる際は、必ずM/S設定を行い、紫色の相互干渉防止線を接続してください。

製品仕様

項目	内容
品番	SS40-T10
検出方式	透過形
検出距離	7m
光軸数 / 検出幅	10光軸 / 360mm
光軸ピッチ	40mm
検出物体	φ52mm以上の不透明体
電源電圧	DC12〜24V ±10％リップル10％以下
消費電流	85mA 以下
応答時間	7ms 以下
出力	NPNオープンコレクタ（定格：シンク電流100mA/DC30V以下）
動作モード	A動作（全入光ON）/ O動作（入光ON）切換式
光源 / 受光素子	近赤外LED（950nm）/ フォトダイオード
保護構造	IP66
使用周囲温度	-10℃〜+55℃（氷結しないこと）
使用周囲照度	9,000lx 以下
材質	ケース：アルミ、前面カバー・レンズ：アクリル
質量	約400g（本体のみ）
付属品	コネクタ付コード（5m）×2、取扱説明書

FAQ

Q：SS40-T10で検出できる最小の物体サイズは？ A：直径52mm以上の不透明体が確実に検出できるサイズとなります。

Q：2組のセンサーを並べて使いたい場合、どのような設定が必要ですか？ A：一方の投光器をM側、もう一方をS側にスイッチで切り替え、相互干渉防止線（紫色）を相互に接続してください。

Q：出力が「A動作」と「O動作」の違いを教えてください。 A：A動作は全光軸が入光している時にON（1軸でも遮光でOFF）となり、残留者検知などに適しています。O動作は1軸でも入光すればON（全軸遮光でOFF）となるモードです。

Q：リレー出力が必要な場合はどうすればよいですか？ A：本製品はNPNオープンコレクタ出力です。リレー出力が必要な場合は、メーカー指定のセンサコントローラ（PS300等）を別途お求めください。

Q：屋外で使用することは可能ですか？ A：仕様上は「屋内（壁面・ポール）」設置となっています。保護構造はIP66ですが、直射日光や雨風の直接当たる場所を避けての使用を推奨します。

Q：配線コードの延長は何メートルまで可能ですか？ A：同期線（C/R）および相互干渉防止線（M/S）の延長合計は50m以内としてください。

Q：入光安定表示灯（緑色LED）が点灯しません。 A：受光レベルが動作レベルの120%に達していません。光軸合わせを再調整するか、レンズ面の汚れを清掃してください。

Q：この製品は人体保護用の安全装置として使用できますか？ A：いいえ、本製品はプレス機械等の人体保護用安全装置としては使用できません。安全用には検定合格品（PSGシリーズ等）をご利用ください。

Q：投光器と受光器で上下を逆に取り付けても動作しますか？ A：いいえ、必ずコードの引き出し方向（上下）を同じ向きに揃えて取り付けてください。逆方向では同期が取れず動作しません。

Q：電源はAC100Vで使用できますか？ A：使用できません。DC12〜24Vの直流電源をご用意ください。
