TAKEX（竹中電子工業）ワイドエリアセンサー近赤外線透過方式 IP66防水

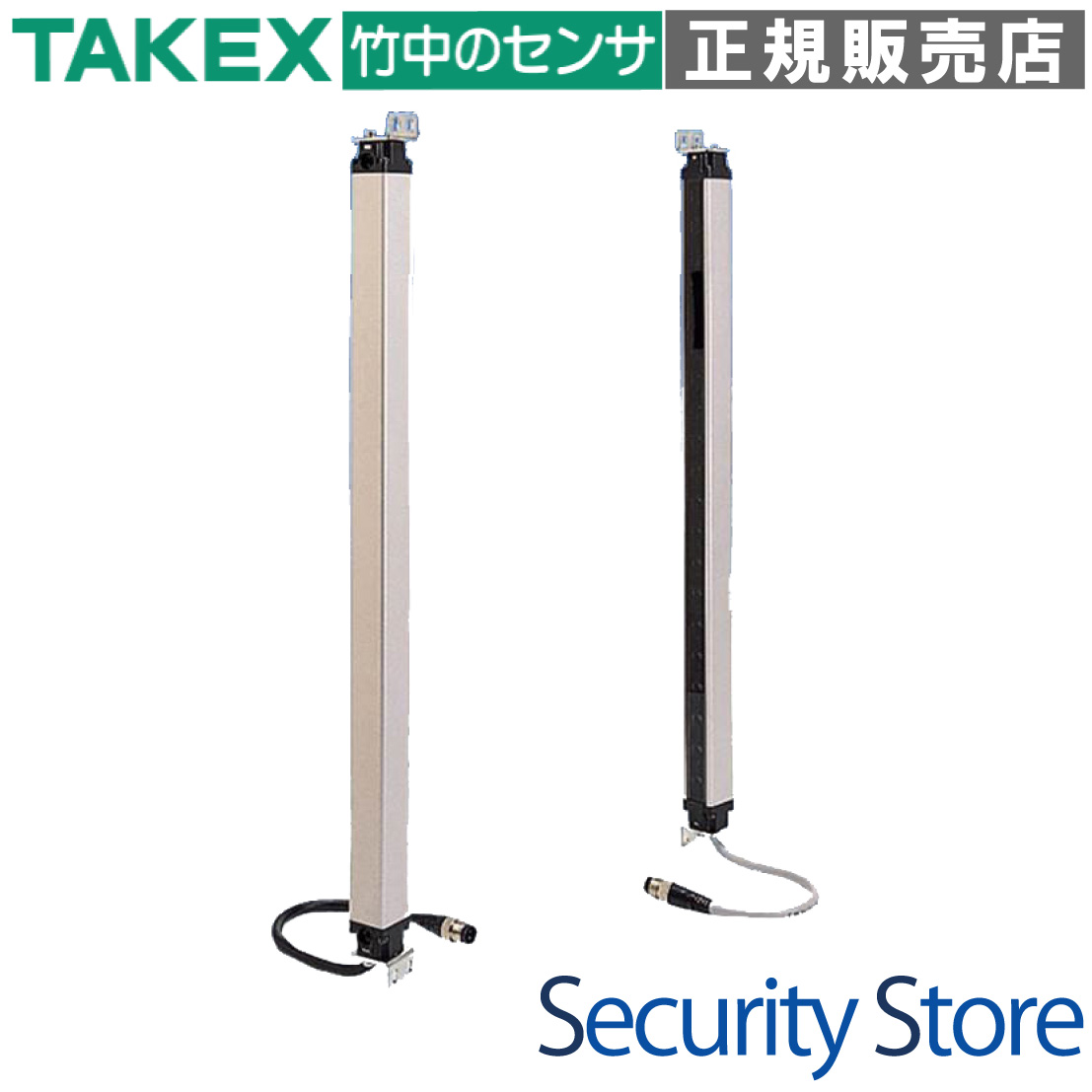

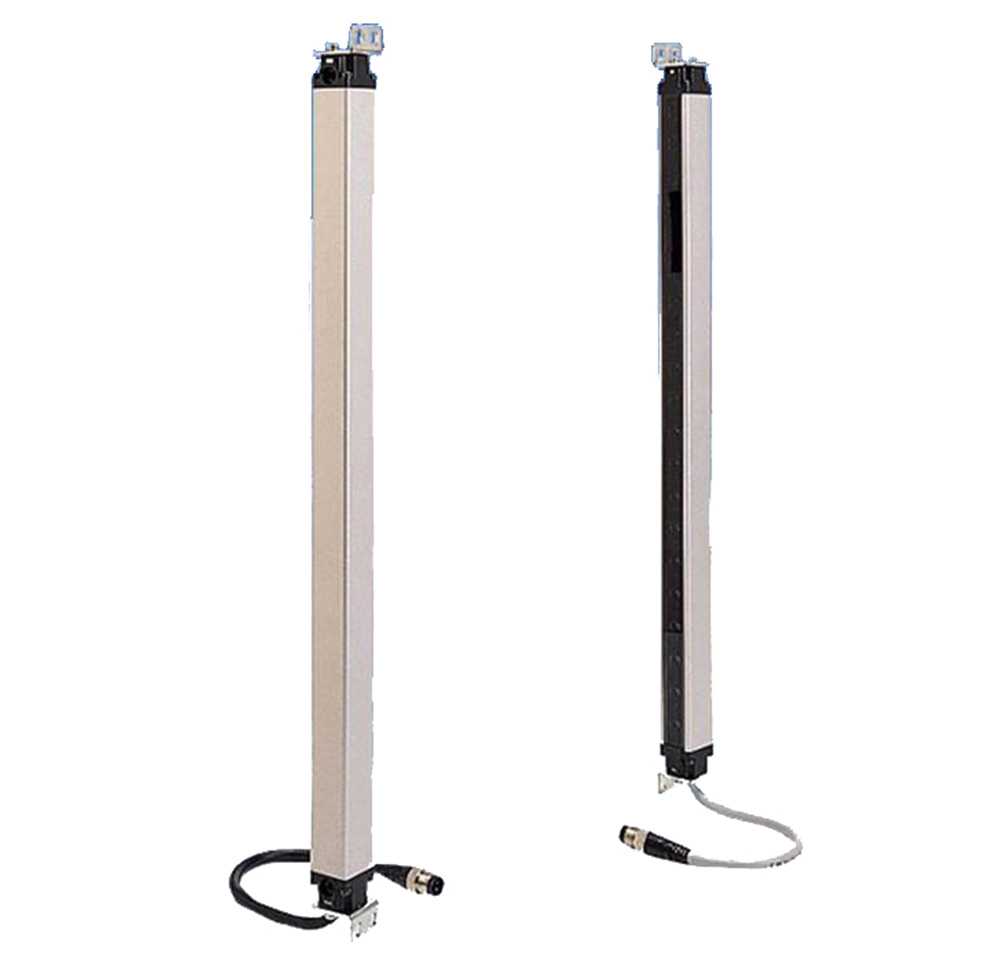

SS40-T6 ワイドエリアセンサー(200mm) 近赤外線透過方式

SS40-T6は、200mmのワイドな検出エリアを持つ近赤外線透過方式のエリアセンサーです。クラス最長の7mという長距離検出を実現しながら、25mm角の超スリムな筐体設計により、限られたスペースへの設置や意匠性を重視する現場に最適です。

型番： SS40-T6
製品名： ワイドエリアセンサー(200mm) 近赤外線透過方式
方式 / カテゴリ： 透過形エリアセンサー（光軸数：6）
主な用途： ATMコーナー残留者検知、美術館の展示品保護、ピッキング検知
設置場所： 屋内（壁面・ポール取付対応、保護構造IP66）
電源 / 通信： DC12〜24V / NPNオープンコレクタ出力

資料ダウンロード

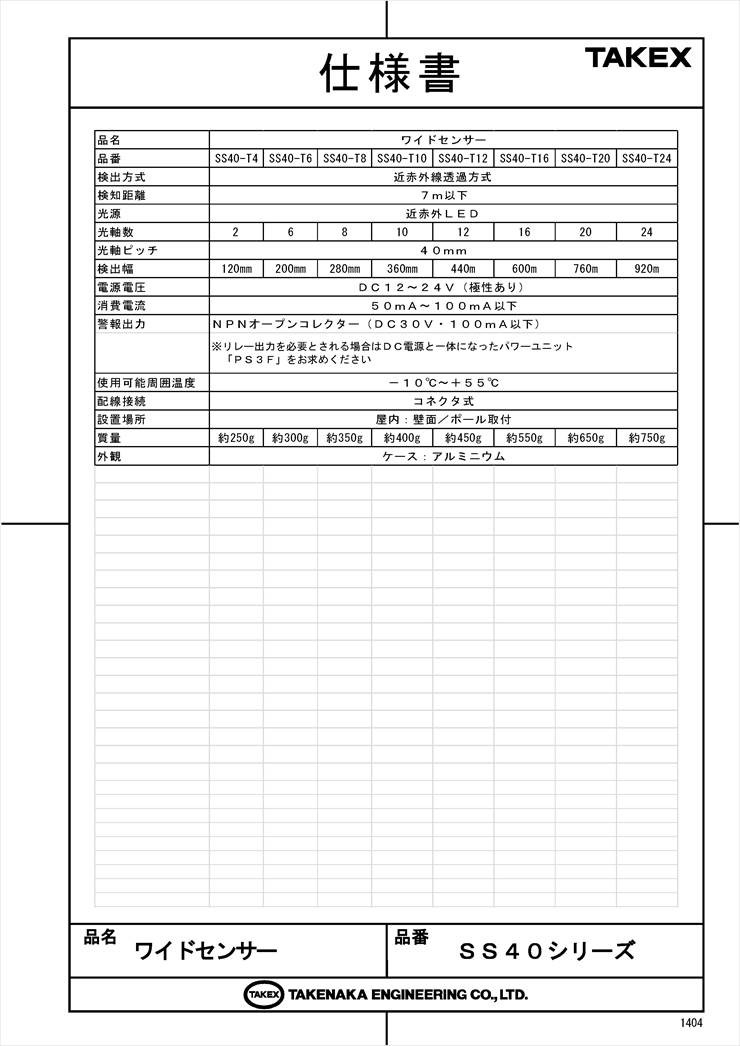

仕様書（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（GIF）

この製品が向いている用途

CD/ATMコーナーの残留者検知
美術館やギャラリーのイタズラ防止
物流センターのピッキング作業ミス防止
不定形物や位置が定まらない物体の通過検出

導入前に確認したいポイント

プレス機械など人体保護用の安全装置としては使用できません
投受光器間に反射物（壁・床）がないか確認してください
出力はNPNです。PNPが必要な場合はPN型番を選択してください
最大7mの距離内で、光軸調整が可能か確認してください

特長

200mmのワイドな検出エリア

SS40-T6は、6本の光軸により200mmの検出幅をカバーします。単光軸のセンサーでは捉えきれない、位置の変動する物体や複雑な形状の対象物もしっかりと検知可能です。ATMコーナーでの残留者検知や、展示品への手出しを監視する美術館での運用に非常に適しています。

このクラス最長 7m の長距離検出

透過形センサーとして、コンパクトなサイズながら最大7mという余裕のある検出距離を実現しました。広い通路や大型の展示スペース、自動ドア付近など、これまで複数台のセンサーが必要だった場所でも、1セットで効率的にカバーできます。

相互干渉を防止するM/S動作切換

2組のセンサーを接近させて設置する場合でも、投光器のスイッチで「マスタ（M）」と「スレーブ（S）」を切り換え、相互干渉防止線を接続することで、誤動作を確実に防止します。並列設置による高密度な検知ラインの構築が可能です。

用途に合わせて選べるA/O動作モード

「全光軸が入光したときに出力する（A動作）」か、「1光軸でも入光すれば出力する（O動作）」かをスイッチ一つで選択可能です。全光軸が遮られたときのみ反応させたいのか、一部でも遮られたら反応させたいのか、現場の運用ルールに柔軟に対応します。

25mm角の超スリム・正方形断面設計

断面を25×25mmの正方形に統一したことで、非常にスリムで目立たない設置が可能です。また、正方形であるため取付方向の制約が少なく、ケーブルの引き出し方向を現場に合わせて上下左右自由に調整できます。

高い耐久性と環境適応力（IP66）

保護構造IP66を達成しており、粉塵の侵入を完全に防ぎ、全方向からの強力なジェット噴流水による有害な影響を受けません。屋内の厳しい環境下でも、長期にわたって安定した性能を維持します。

施工を容易にするコネクタ付コード

センサー本体からは0.2mのコネクタ付コードが出ており、付属の5mコネクタ付コードとワンタッチで接続可能です。メンテナンス時の脱着や、配線作業の効率が大幅に向上します。

視認性の高いLED表示灯

投光器には電源表示灯（緑）とM/S表示灯（赤）、受光器には入光安定表示灯（緑）と動作表示灯（赤）を装備。受光状態が120%以上のときに点灯する安定表示灯により、設置時の光軸調整がスムーズに行えます。

    選定時に評価したい強み
    安定性： 7mの長距離でも安定して透過・検知できる高い光学性能
施工性： スリムな正方形ボディにより、取付ブラケットの向きを選ばない柔軟性
信頼性： 相互干渉防止機能により、隣接するセンサー同士の混信を物理的に遮断
環境性： IP66準拠のため、清掃や湿気の多い環境でも安心して導入可能



施工・設置ガイド

センサーの取り付けは、投受光器のコード引き出し方向（上下）を同じ方向に揃えてください。逆方向に設置すると同期が取れず、正常に動作しません。また、光軸ピッチの異なる機器間での相互干渉防止接続は避けてください。

確認項目	この製品での考え方
最小検出物体のサイズ	直径52mm以上の不透明体で確実に動作します。
反射物との距離	壁や床からの反射による回り込みを避けるため、指向角特性に基づいた離隔距離を確保してください。
同期線の接続	投光器と受光器間の同期線（橙/紫）は必ず接続してください。
電源仕様	DC12〜24Vの安定した電源を使用し、リップルは10%以下に抑えてください。

内部設定 / 切換スイッチ

各スイッチは背面ねじの中に内蔵されており、環境に合わせて設定可能です。

スイッチ名	設定内容
M/S切換（投光器）	M：マスタ（単独使用・親機） / S：スレーブ（隣接設置時の子機）
A/O切換（受光器）	A：全入光ON（全光軸が通った時に出力） / O：入光ON（1光軸でも通れば出力）

製品仕様

項目	内容
型番	SS40-T6
検出方式	透過形
検出距離	7m
光軸数	6光軸
光軸ピッチ	40mm
検出幅	200mm
最小検出物体	φ52mm以上の不透明体
電源電圧	DC12〜24V ±10% リップル10%以下
消費電流	80mA以下
出力形式	NPNオープンコレクタ出力（定格：DC30V 100mA以下）
応答時間	7ms以下
動作モード	A動作（全入光ON） / O動作（入光ON）スイッチ切換
光源	赤外LED（波長：950nm）
保護構造	IP66
使用周囲温度	-10℃〜+55℃（氷結しないこと）
材質	ケース：アルミ / 前面カバー・レンズ：アクリル / キャップ：PBT
質量	約300g（本体1台あたり）
付属品	コネクタ付コード（5m）×2本、取扱説明書

FAQ

Q：SS40-T6の検出幅はどれくらいですか？ A：検出幅（検知エリアの高さ）は200mmです。40mmピッチで6本の光軸が配置されています。

Q：2組のセンサーを並べて使いたい場合、どうすればいいですか？ A：一方の投光器をM（マスタ）、他方をS（スレーブ）に設定し、相互干渉防止線（紫）を互いに接続することで、最大2組までの干渉を防げます。

Q：屋外で使用することは可能ですか？ A：保護構造IP66ですが、メーカー指定の設置場所は「屋内」となっております。屋外での使用は避けてください。

Q：PNP出力の機器と接続できますか？ A：本製品はNPN出力です。PNP出力が必要な場合は、型番末尾に「-PN」がつく「SS40-T6-PN」をお選びください。

Q：電源を入れても動作しません。何を確認すべきですか？ A：投光器と受光器のコード引き出し方向が同じになっているか、同期線（橙/紫）が正しく接続されているかを確認してください。

Q：配線コードを延長したいのですが、何メートルまで可能ですか？ A：投受光器間の同期線、およびマスタ/スレーブ間の干渉防止線を含め、合計50m以内まで延長可能です。

Q：リレー出力として取り出すことはできますか？ A：本機はオープンコレクタ出力です。リレー出力が必要な場合は、別途「PS300」などのセンサーコントローラを組み合わせてご使用ください。

Q：表示灯の意味を教えてください。 A：投光器の緑は電源、赤はM動作時に点灯。受光器の赤は出力ON時に点灯、緑（安定表示灯）は受光レベルが十分なときに点灯します。

Q：光軸が1本でも遮られたときに通知したいのですが、設定はどうすればいいですか？ A：受光器の動作モードスイッチを「A（全入光ON）」に設定してください。1光軸でも遮光されると出力がOFFになります。

Q：プレス機械の安全装置として使えますか？ A：いいえ、使用できません。人体保護用の安全装置としては、検定合格品の「PSG」シリーズなどをご使用ください。
