ワイドセンサー(440mm) 近赤外線透過方式 TAKEX 竹中エンジニアリング [SS40-T12]

Q: 2組のセンサーを近づけて設置しても大丈夫ですか？

はい。相互干渉防止機能を備えており、設定を行うことで近接設置が可能です。

Q: 人体保護用の安全装置として使用できますか？

いいえ。本製品は人体保護用の安全装置としての規格適合は受けておりません。専用の安全装置をご使用ください。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中電子工業ワイドエリアセンサー近赤外線透過方式 IP66 法人向け

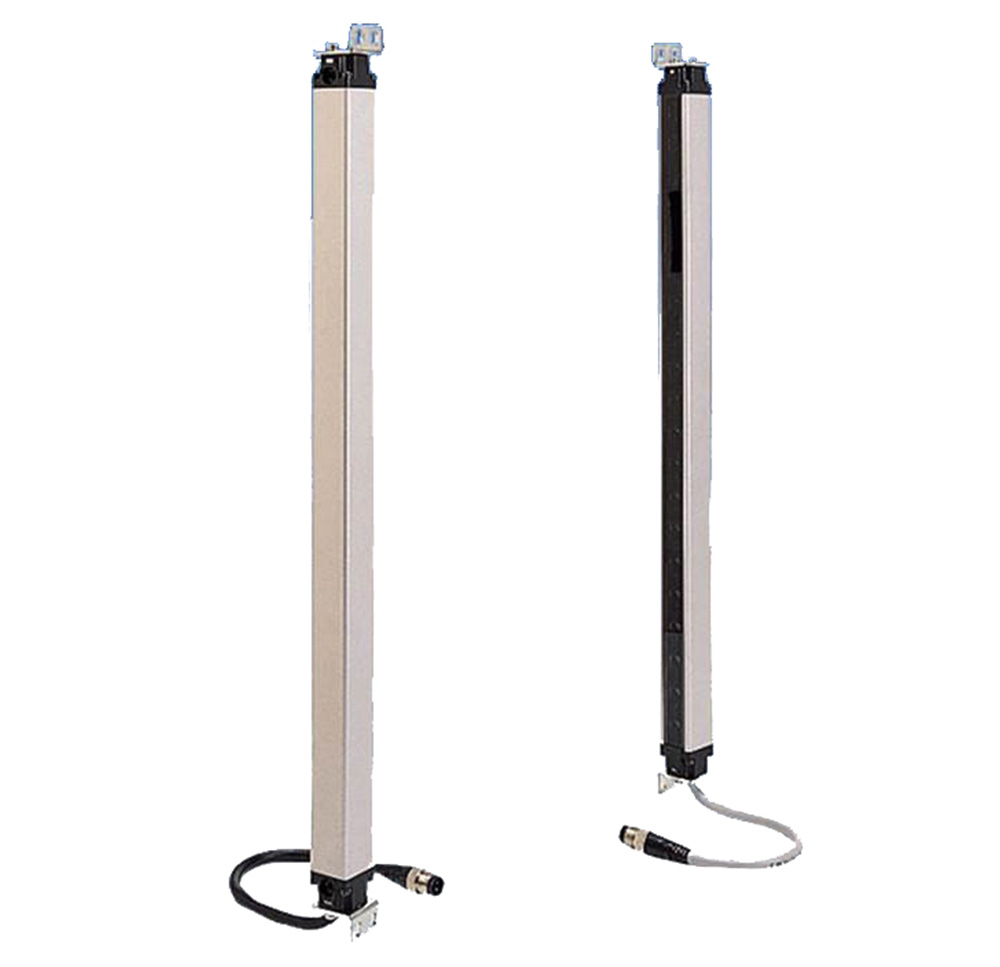

SS40-T12 ワイドエリアセンサー(440mm) 近赤外線透過方式

SS40-T12は、12光軸・検出幅440mmを備えたスリムな透過形ワイドエリアセンサーです。このクラス最長となる7mの検出距離を実現し、CD/ATMコーナーの残留者検知や美術館のイタズラ防止など、広範囲かつ高精度な検知が求められる現場に最適です。

型番： SS40-T12
方式： 近赤外線透過方式（12光軸）
検出幅： 440mm（光軸ピッチ40mm）
検出距離： 7m（クラス最長）
保護構造： IP66（防噴流形）
電源： DC12〜24V

資料ダウンロード

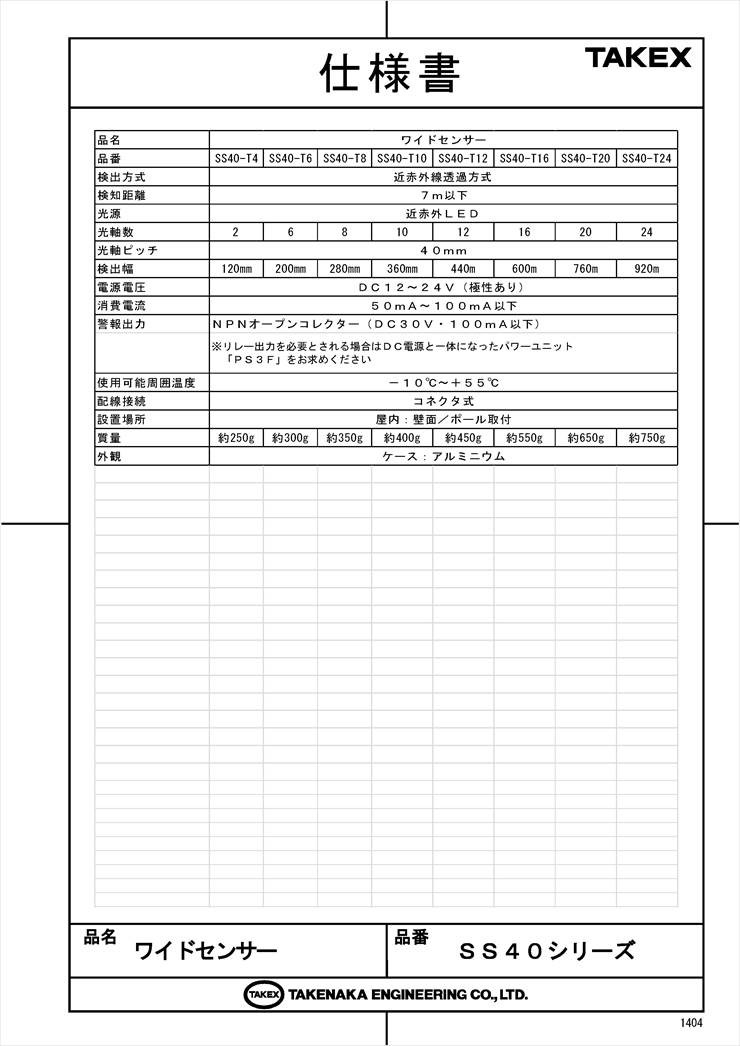

仕様書（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（GIF）

この製品が向いている用途

CD/ATMコーナーの残留者検知
美術館・展示スペースのイタズラ防止
物流センターのピッキング検知
工場ラインの通過・残留確認
不定位置を通過する物体の検出

導入前に確認したいポイント

検出物体がφ52mm以上であること
プレス機械等の人体保護用ではないこと
周囲に反射物（壁・床）がないか
同期線(C/R)の配線が必要な点
NPNオープンコレクタ出力の適合性

特長

12光軸による440mmのワイドな検出範囲

光軸ピッチ40mmで構成された12本のビームにより、高さ440mmの範囲をカバー。単光軸センサーでは見落としがちな、不定形な物体や動く物体の検出も確実に行えます。

このクラス最長「7m」の長距離検出を実現

透過形センサーとして優れた光学設計を採用し、最大7mまでの広範囲なエリアをガードできます。広い間口を持つ通路や展示スペースの監視にも余裕を持って対応可能です。

相互干渉を防止するM/S動作切替機能

2組のセンサーを近接して設置する場合でも、投光器をマスタ(M)とスレーブ(S)に切り替え、相互干渉防止線を接続することで誤動作を防ぐことができます。並列設置による高密度な監視が可能です。

運用に合わせた「全光軸」or「1光軸」動作モード選択

A動作（全光軸入光でON）とO動作（1光軸以上の入光でON）をスイッチ一つで切り替え可能。運用目的に合わせて、確実な遮光を検知するか、少しでも光が通れば検知するかを柔軟に設定できます。

25mm角の超スリム＆取付方向フリー設計

筐体断面を25×25mmの正方形に設計したことで、非常にコンパクトで設置場所を選びません。また、断面が正方形のため、取付ブラケットに対する設置方向の制限がなく施工性が抜群です。

屋外に近い環境でも安心のIP66保護構造

耐環境性に優れたIP66（防噴流形）を採用。ホコリの多い工場内や、水滴がかかる可能性のある半屋外環境など、過酷な現場でも長期にわたって安定した性能を維持します。

充実の表示灯（入光安定・動作・電源）

投光器には電源表示灯（緑）とM/S表示灯（赤）、受光器には動作表示灯（赤）と入光安定表示灯（緑）を装備。設置時の光軸合わせや保守点検時の状態把握が容易に行えます。

アルミケース採用の高耐久ボディ

軽量かつ堅牢なアルミケースを採用。産業機器やセキュリティ機器として求められる高い耐久性と、スマートな外観を両立しています。

    選定時に評価したい強み
    長距離対応： 最大7mの検出距離により、広範囲の監視を1組でカバー。
設置の柔軟性： 超スリム設計と取付方向フリーにより、狭い隙間にも施工可能。
安定性： 相互干渉防止機能により、隣接するセンサーとの干渉リスクを排除。
施工性： 入光安定表示灯により、誰でも確実な光軸合わせが可能。



施工・設置ガイド

SS40シリーズは、投光器と受光器を対向させて設置します。安定した運用のため、以下の点に注意して施工してください。

確認項目	この製品での考え方
取付方向	投受光器のコード引き出し方向（上下）を一致させてください。
反射物の影響	指向角内に壁や床、機械などの反射物があると遮光を検知できない場合があります。
同期配線	投光器と受光器間の同期線(C/R)接続が必要です。合計50m以内で配線してください。
設定切替	M/SやA/Oの切替スイッチは、背面ねじを外した内部に搭載されています。

製品仕様

項目	内容
品番	SS40-T12
検出方式	透過形
検出距離	7m
光源	近赤外LED（950nm）
光軸数	12光軸
光軸ピッチ	40mm
検出幅	440mm
検出物体	φ52mm以上の不透明体
電源電圧	DC12〜24V ±10% リップル10%以下
消費電流	85mA以下
応答時間	7ms以下
動作モード	A/O動作切換（A：全光軸入光時ON / O：1光軸以上入光時ON）
警報出力	NPNオープンコレクタ（DC30V 100mA以下）
付帯機能	出力短絡保護、接近設置時の相互干渉防止機能
表示灯	投光器：M/S表示(赤)・電源(緑) / 受光器：入光安定(緑)・動作(赤)
使用周囲温度	-10℃〜+55℃（氷結しないこと）
使用周囲照度	9,000lx以下
保護構造	IP66
接続方式	コネクタ付コード引出し式（コード長 0.2m / 付属コード5m）
材質	ケース：アルミニウム、前面カバー：アクリル、キャップ：PBT
質量	約450g（投受光器各）

FAQ

Q：最大で何メートルまで離して設置できますか？ A：本製品はクラス最長の7mまで対応しています。広い空間の検知にも1組で対応可能です。

Q：2組のセンサーを近づけて設置しても大丈夫ですか？ A：はい。相互干渉防止機能を備えており、マスタ(M)とスレーブ(S)の設定を行い相互干渉防止線を接続することで近接設置が可能です。

Q：一部でも遮られた時に出力を出したいのですが。 A：動作モードを「A動作（全入光ON）」に設定してください。1光軸でも遮光されると出力がOFFになります。

Q：小さな物体（指など）も検知できますか？ A：SS40シリーズの最小検出物体はφ52mm以上の不透明体です。より小さな物体の検知には、光軸ピッチが細かいSS20シリーズをご検討ください。

Q：屋外で使用できますか？ A：保護構造はIP66（防噴流形）ですが、仕様上の設置場所は屋内（壁面・ポール）となっております。直射日光や激しい雨が直接当たる場所は避けてください。

Q：電源は何ボルトが必要ですか？ A：DC12Vから24Vの直流電源に対応しています。

Q：リレー出力が必要な場合はどうすればよいですか？ A：本機の出力はNPNオープンコレクタです。リレー出力が必要な場合は、別売のセンサーコントローラ（PS300等）を介して接続してください。

Q：光軸が合っているか確認する方法はありますか？ A：受光器の「入光安定表示灯（緑色LED）」が点灯していれば、十分な受光レベルで光軸が合っている状態です。

Q：配線コードは延長できますか？ A：投光器・受光器間の同期線および相互干渉防止線の延長合計は50m以内としてください。

Q：人体保護用の安全装置として使用できますか？ A：いいえ。本製品はプレス機械や人体保護用の安全装置としての規格適合は受けておりません。安全用途には専用の安全ライトカーテンをご使用ください。
