竹中電子工業ワイドエリアセンサー近赤外線透過方式屋内用

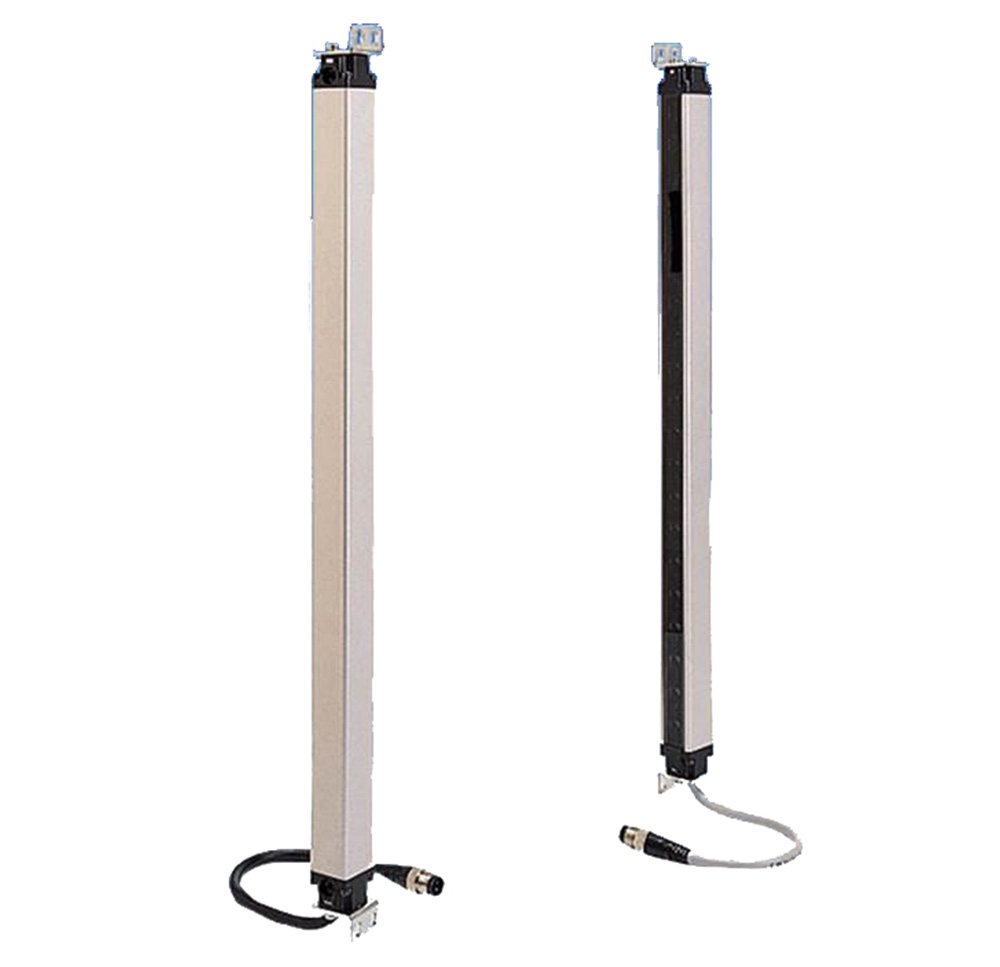

SS40-T4 ワイドエリアセンサー(120mm) 近赤外線透過方式

SS40-T4は、120mmの検出幅を持つ近赤外線透過方式のワイドエリアセンサーです。25mm角の超スリムな形状ながら、このクラス最長となる7mの検知距離を実現。CD/ATMコーナーの残留者検知や美術館の展示物保護など、広範囲かつ精密な物体検知が求められる現場に最適です。

型番： SS40-T4
製品名： ワイドエリアセンサー(120mm) 近赤外線透過方式
検出方式： 透過形（近赤外LED 950nm）
検出幅 / 光軸数： 120mm / 4光軸
最大検知距離： 7m
電源電圧： DC12〜24V ±10％

資料ダウンロード

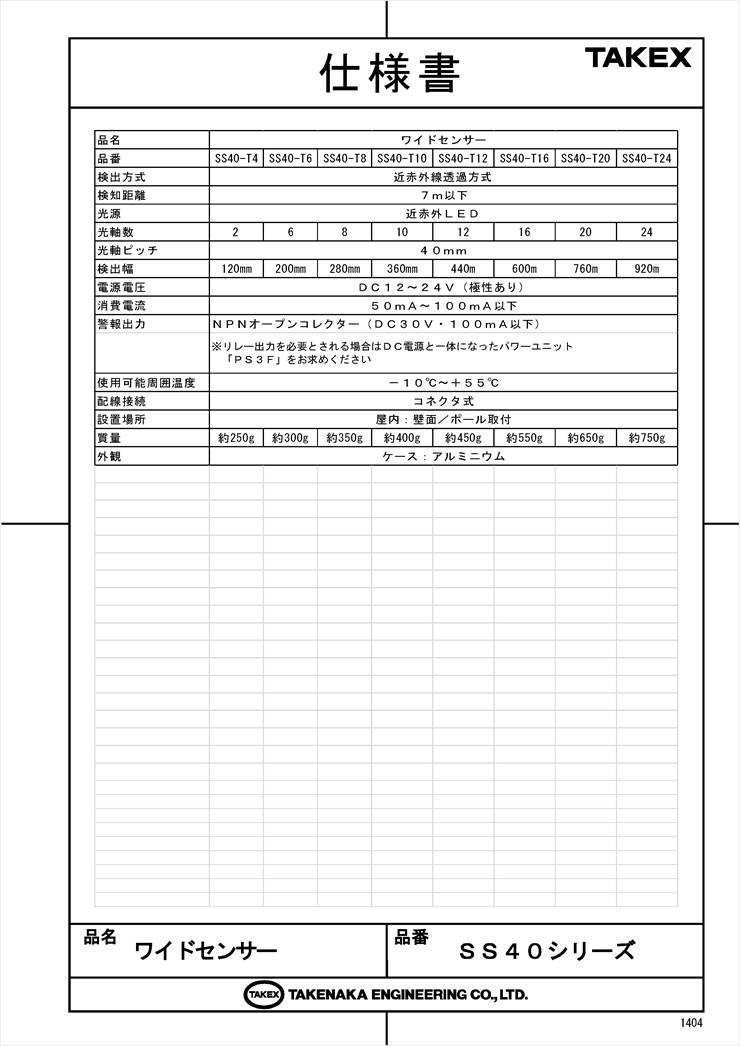

仕様書（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（GIF）

この製品が向いている用途

CD/ATMコーナーでの残留者検知
美術館・博物館での展示物への接近・イタズラ防止
店舗入り口や通路での通過検知
不定位置を通過するワークの検出

導入前に確認したいポイント

設置距離が7m以内であるか
最小検出物体（φ52mm以上の不透明体）のサイズ
反射物（壁・床・機械等）による光の回り込みの有無
NPN出力とPNP出力の選択（本型番はNPN）

特長

120mmのワイドな検出エリア

4つの光軸により120mmの幅をカバーします。単光軸のセンサーでは見逃してしまうような不定位置を通過する物体や、人体の一部を確実に捉えることが可能です。

このクラス最長の検知距離7mを実現

スリムタイプのワイドエリアセンサーでありながら、最大7mという広範囲な検出距離を確保。大規模な通路や広い展示スペースの監視にも余裕を持って対応します。

25mm角の超スリム＆正方形断面設計

断面を25×25mmの正方形に設計したことで、取付方向を自由に選択できます。スペースの限られた場所や、意匠性を重視する環境でも目立たずに設置可能です。

相互干渉を防止するM/S動作切替

2組のセンサーを接近して設置する場合でも、投光器をマスタ(M)とスレーブ(S)に設定し同期させることで、相互干渉による誤動作を効果的に防ぎます。

選べる出力動作モード（A/O切換）

「全光軸が入光した時にON（A動作）」または「1光軸でも入光すればON（O動作）」をスイッチで切り替え可能。用途に合わせた柔軟な論理設定が行えます。

高い環境適応性と保護構造IP66

保護構造IP66に準拠しており、粉塵や水の飛沫がかかる環境下でも安定した性能を維持します。堅牢なアルミケースを採用し、長期運用を支えます。

施工を容易にするコネクタ付コード

配線作業がスムーズに行えるコネクタ式を採用。5mのコネクタ付コードが標準付属しているため、現場での結線作業負荷を軽減します。また、同期線（C/R）により確実な動作を実現します。

豊富な光軸数ラインアップ

SS40シリーズは4光軸から最大24光軸（検出幅920mm）まで展開。本機(SS40-T4)はその中でも最もコンパクトなモデルであり、ピンポイントなワイド検知に適しています。

    選定時に評価したい強み
    長距離検知： クラス最長の7mにより、設置レイアウトの自由度が高い。
設置自由度： 正方形断面により、上下左右どの向きでもスマートに固定可能。
誤報対策： 相互干渉防止機能と入光安定表示灯により、信頼性の高い運用が可能。
カスタマイズ性： 背面スイッチでM/S切替やA/O動作を現場で簡単に変更可能。



施工・設置ガイド

設置の際は、投光器と受光器のコード引き出し方向を必ず同一にしてください。逆方向では同期が取れず使用できません。また、指向幅内に壁や床などの反射物があると、光が回り込んで遮光を検知できない場合があるため、テスト時に十分な確認が必要です。

確認項目	この製品での考え方
最小検出物体	φ52mm以上の不透明体（光軸ピッチ40mmのため）
相互干渉対策	2台並設時は、投光器AをM、BをSに設定し紫線を接続
延長配線	同期線・相互干渉防止線ともに合計50mまで延長可能
安全基準	プレス安全装置や人身保護用の安全装置としては使用不可

表示灯と設定スイッチ

名称（色）	動作内容
電源表示灯（緑）	投光器：通電時に点灯
M/S表示灯（赤）	投光器：M（マスタ）動作時に点灯、S（スレーブ）時に消灯
動作表示灯（赤）	受光器：出力トランジスタON時に点灯
入光安定表示灯（緑）	受光器：受光レベルが動作レベルの120%以上の時に点灯

製品仕様

項目	内容
品番	SS40-T4（NPN出力タイプ）
検出方式	透過形
検知距離	7m
光源	近赤外LED（波長 950nm）
光軸数	4光軸
光軸ピッチ	40mm
検出幅	120mm
検出物体	φ52mm以上の不透明体
電源電圧	DC12〜24V ±10% リップル10%以下
消費電流	80mA以下（投・受合計）
応答時間	7ms以下
警報出力	NPNオープンコレクタ（DC30V 100mA以下）
動作モード	A/O切換（全光軸入光ON / 1光軸以上入光ON）
付帯機能	出力短絡保護、相互干渉防止機能（M/S切替）
使用環境照度	9,000lx以下
使用周囲温度	-10℃〜+55℃（氷結しないこと）
使用周囲湿度	35〜85% RH（結露しないこと）
保護構造	IP66
外装材質	ケース：アルミ、レンズ部：アクリル、キャップ：PBT
配線接続	コネクタ式（コード長0.2m + 付属5mコード）
質量	約250g（本体のみ）
付属品	コネクタ付コード（5m）×2、取扱説明書

FAQ

Q：7m以上の距離で検知することは可能ですか？ A：メーカー仕様上の定格は7mです。安定した動作を保証するため、7m以内でのご使用を推奨します。

Q：1つの光軸を遮っただけでアラームを出せますか？ A：はい、動作モードを「A動作（全光軸入光時ON）」に設定すれば、1光軸でも遮光されると出力がOFFになります。

Q：隣り合わせで2台設置しても誤動作しませんか？ A：投光器の背面スイッチでマスタ(M)とスレーブ(S)に設定を分け、相互干渉防止線を接続することで誤動作を防げます。

Q：屋外で使用することはできますか？ A：保護構造はIP66ですが、本製品は屋内用（壁面・ポール設置）として設計されています。直射日光や雨が直接当たる場所は避けてください。

Q：細い棒のような物体も検知できますか？ A：最小検出物体はφ52mm以上の不透明体です。それより細い物体の場合は、検知できない可能性があります。

Q：電源はAC100Vで使えますか？ A：いいえ、DC12〜24Vの直流電源が必要です。AC100V環境では別途パワーユニット（PS300等）をご用意ください。

Q：投光器と受光器を上下逆に取り付けても大丈夫ですか？ A：投光器と受光器でコードの引き出し方向が一致している必要があります。一方が上で、もう一方が下の状態では動作しません。

Q：PNP出力が必要な場合はどうすればいいですか？ A：PNP出力モデル（型番：SS40-T4-PN）がございますので、そちらをご選定ください。

Q：設定スイッチはどこにありますか？ A：センサー背面のネジを外すと、内部にM/S切替やA/O切替のディップスイッチがございます。

Q：プレス機械の安全装置として使用できますか？ A：いいえ、本製品はワーク検出や一般物体の検知用です。プレス安全装置としては専用の「PSGシリーズ」をご使用ください。
