商品詳細

竹中電子工業ワイドエリアセンサー透過形超薄型マルチビーム

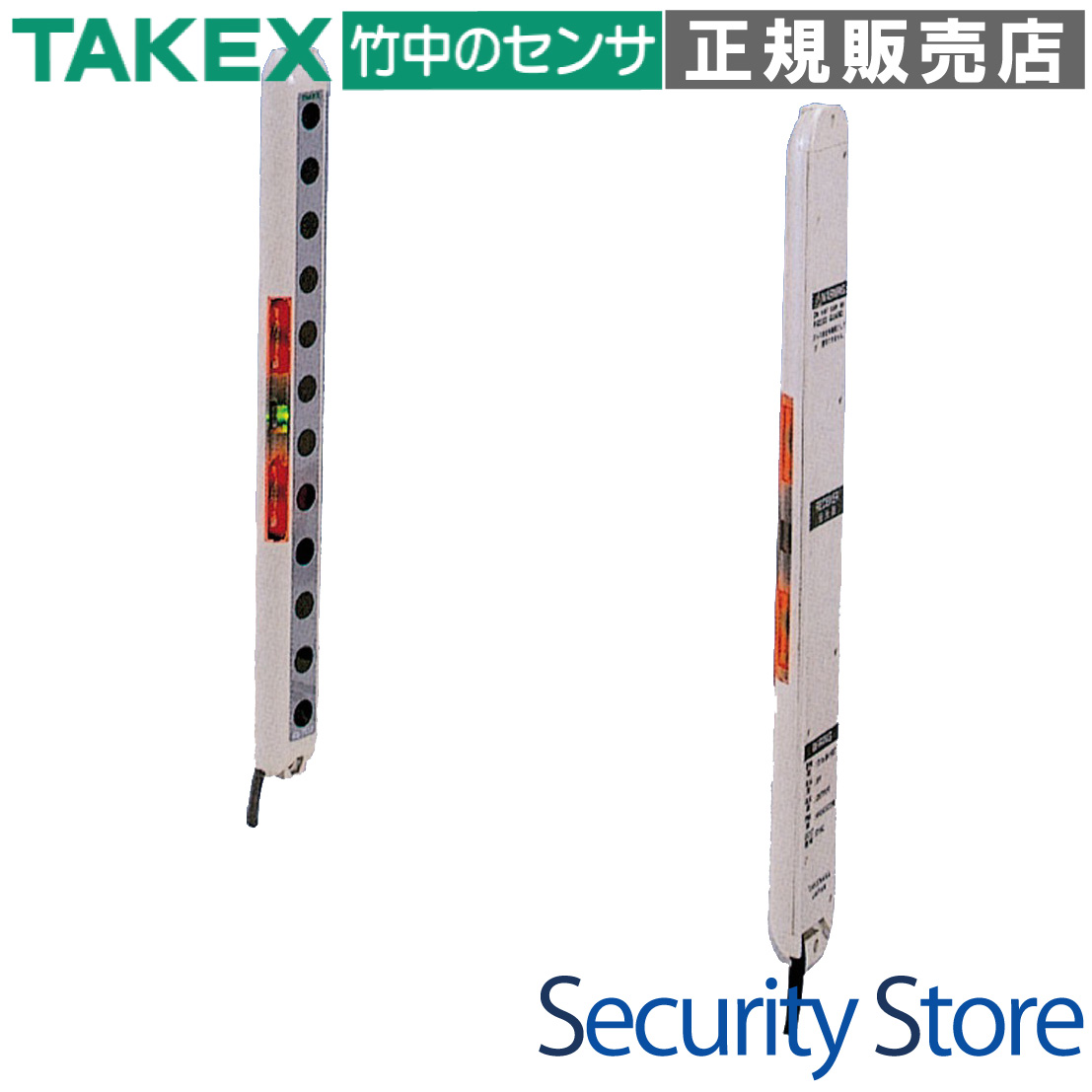

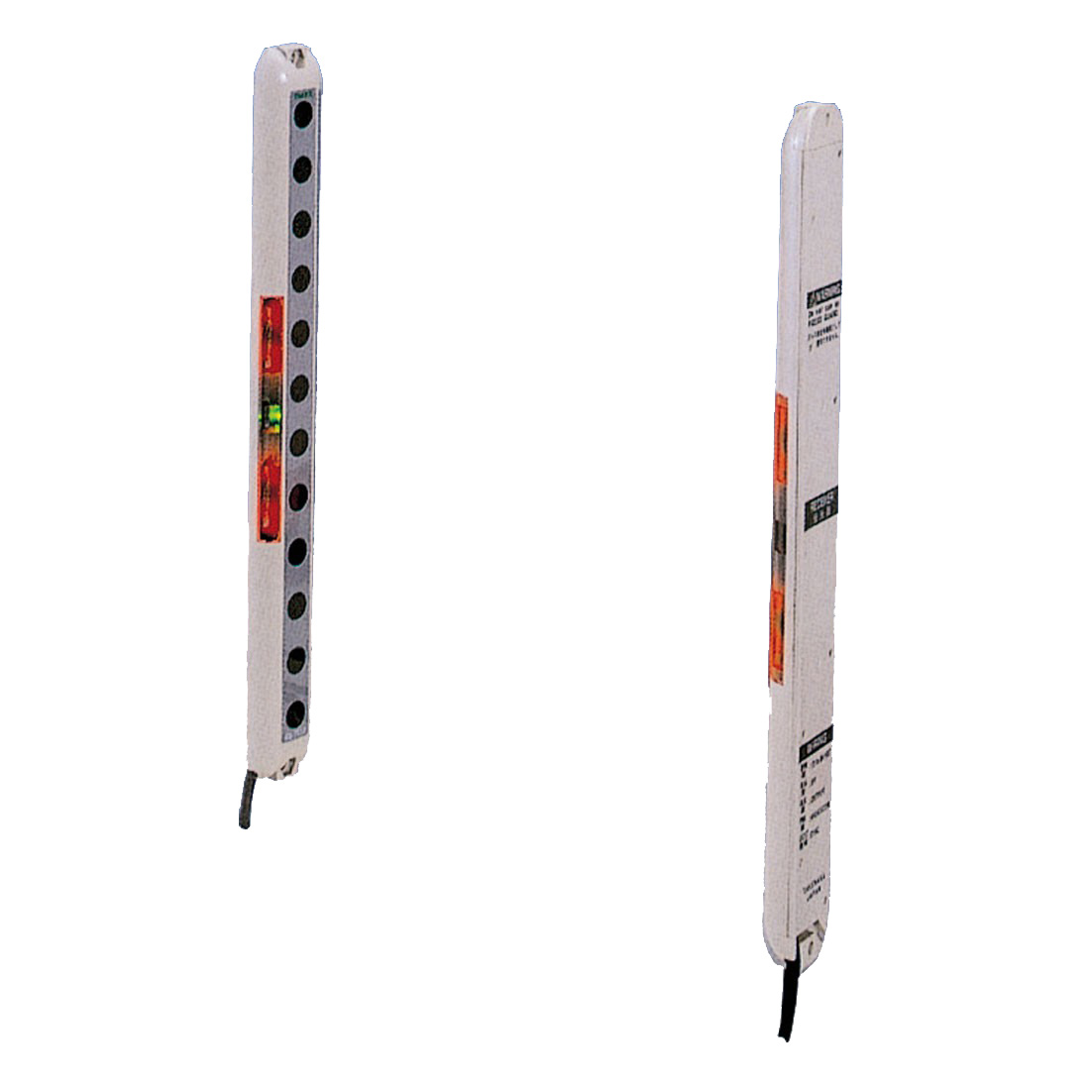

ESN-T16 超薄型ワイドセンサー(300mm)

厚さわずか13mmの超薄型設計ながら、16光軸・300mmのワイドな警戒エリアを実現。マルチビーム方式により、CD・ATMコーナーの残留者検知や物流現場のピッキング検知など、不定位置を通過する物体の検出に最適な高機能センサーです。

型番： ESN-T16
製品名： 超薄型ワイドセンサー(300mm)
検出方式： 透過形（マルチビーム）
光軸数 / 検出幅： 16光軸 / 300mm
検出距離： 5m
電源電圧： DC12〜24V

資料ダウンロード

仕様書（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（GIF）

この製品が向いている用途

CD・ATMコーナーの残留者検知
物流・生産ラインのピッキング指示・検知
エレベーターホールや通路の通行検知
不定位置を通過する物体の確実な検出

導入前に確認したいポイント

屋内専用モデル（保護構造IP40）です
対向設置の透過形につき、投受光器が必要です
反射物（壁・床）との距離を確認してください
人体保護用の安全装置としては使用できません

特長

厚さわずか13mmの超薄型・スリム設計

厚さ13mm、幅30mmの超薄型サイズを実現しました。非常にスリムなため、装置の隙間や壁面など設置場所を選ばず、設置後も目立たず周囲の景観や作業の邪魔になりません。

16光軸によるワイドな警戒範囲

従来のシングルビームセンサーとは異なり、20mmピッチで並んだ16本のマルチビームを採用。300mmという広い検出幅をカバーできるため、物体の通過位置が特定できないエリアでも漏れなく検知可能です。

相互干渉防止機能による密着設置

干渉防止機能の内蔵により、2台のセンサーを隣接して連結設置したり、対向して密着取り付けしたりすることが可能です。より広範囲をカバーしたい現場でも、施工性が大幅に向上します。

電源を入れるだけの自動感度補正

光軸調整後、電源を再投入（OFF-ON）するだけで、設置距離や周囲の環境に合わせて最適な感度に自動セットされます。現場ごとの細かな感度調整の手間を省き、安定した動作を実現します。

視認性に優れた高輝度赤色LED表示灯

動作表示灯には高輝度LEDを連灯で採用。広範囲から動作状態を確認できるため、検知確認だけでなく、作業指示灯としても流用可能なほどの高い視認性を誇ります。

確実な光軸調整を支える入光安定表示

受光レベルが動作レベルより20%以上確保されている場合に点灯する「入光安定表示灯（緑色LED）」を装備。設置時やメンテナンス時の光軸合わせが容易かつ確実に行えます。

最小検出物体φ30mmの精度

20mmの光軸ピッチにより、最小φ30mm以上の不透明体であれば確実に遮光検知が可能です。小物の通過や、指などの一部が入り込むようなシーンでも精度高く反応します。

自在なコード引き出し方向

設置環境に合わせて、コードの引き出し方向を「左・右・後方」から選択できる設計となっており、配線処理をスッキリとまとめることができます。

    選定時に評価したい強み
    優れた施工性： 超薄型かつコード方向の自由度が高く、狭小地への導入が容易。
安定運用： 自動感度補正機能により、環境変化に強い安定した検知を維持。
多機能性： 動作表示灯を作業指示灯（点滅入力等）として外部制御可能。
連結対応： 相互干渉防止により、複数台並べた大規模なゲート構成も可能。



施工・設置ガイド

本製品は投光器と受光器を対向させて使用します。設置の際は、投光器・受光器のコード引き出し方向（上下）を必ず同一方向に揃えてください。逆方向では正常に動作しません。

確認項目	この製品での考え方
設置距離	投受光器間を最大5m以内で設置してください。
周囲の反射物	壁や床が鏡面やステンレスの場合、反射による回り込みを避けるため光軸から300mm以上離してください。
配線延長	0.5mm2以上のケーブルを使用し、投受光器それぞれ25m以内としてください。
安全用途	ワーク検知用です。プレス安全装置等、人体保護の安全規格が必要な用途には使用不可です。

製品仕様

項目	内容
型番	ESN-T16
検出方式	透過形
検出距離	5m
光源 / 波長	近赤外LED / 850nm
光軸数	16
光軸ピッチ	20mm
検出幅	300mm
最小検出物体	φ30mm以上の不透明体
電源電圧	DC12V〜24V ±10% リップル10%以下
消費電流	120mA以下
制御出力	NPNオープンコレクタ出力（定格：シンク電流 100mA/DC30V以下）
動作モード	ライトオン（全光軸入光時ON / 1光軸以上遮光時OFF）
応答時間	7ms以下
表示灯（投光器）	電源表示灯（緑色LED）、動作表示灯（赤色LED）
表示灯（受光器）	入光安定表示灯（緑色LED）、動作表示灯（赤色LED）
使用周囲温度 / 湿度	-10℃〜+55℃ / 35〜85%RH（結露・氷結なきこと）
保護構造	IP40
材質	ケース：ABS、表示窓：アクリル
接続方式	コード引出し式（外径φ4.3mm、長さ3m、0.2mm2×5芯）
質量	約220g

FAQ

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。保護構造はIP40となっており、雨水や過度な塵埃がかかる場所での使用には適していません。

Q：センサーを2台並べて設置しても誤動作しませんか？ A：はい、相互干渉防止機能を内蔵しているため、2台を隣接させて設置することが可能です。その際はマスタ・スレーブ設定（配線）を行ってください。

Q：最小でどのくらいの大きさの物を検知できますか？ A：直径30mm以上の不透明体であれば、警戒エリア内のどこを通っても検知することが可能です。

Q：動作表示灯を作業指示用に点滅させることはできますか？ A：はい、外部からフリッカー信号（無電圧接点またはNPNオープンコレクタ）を入力することで、表示灯を作業指示灯として点滅させることができます。

Q：光軸調整が正しくできているか確認する方法はありますか？ A：受光器に搭載されている「入光安定表示灯（緑）」を確認してください。受光レベルが安定している場合に点灯するため、設置時の目安になります。

Q：自動感度補正はどのように実行しますか？ A：光軸調整が完了した後、一度電源を切り、再度投入するだけで自動的に現在の設置環境に合わせた最適な感度に補正されます。

Q：配線コードを延長したいのですが、最大何メートルまで可能ですか？ A：0.5mm2以上の芯線を使用して、投光器・受光器それぞれ25mまで延長が可能です。

Q：プレス機械の安全装置として使用できますか？ A：いいえ、使用できません。本製品はワーク検知用です。人命に関わる安全用途には、プレス安全装置用検定合格品（PSGシリーズ等）をご使用ください。

Q：反射型のセンサーとして（ミラーを使って）使えますか？ A：基本的には透過形として投光器と受光器を対向させて使用する設計です。ミラーによる回り込みは検知性能を著しく低下させる可能性があるため推奨しません。

Q：PNP出力のモデルはありますか？ A：はい、型番「ESN-T16PN」がPNP出力タイプに該当します。
