ワイドセンサー(280mm) 近赤外線透過方式 TAKEX 竹中エンジニアリング [SS40-T8]

ワイドセンサー(280mm) 近赤外線透過方式 TAKEX 竹中エンジニアリング [SS40-T8]

販売価格: 会員のみ販売

商品詳細

竹中電子工業（TAKEX） 透過形センサー 残留検知・防犯 IP66耐環境仕様

SS40-T8 ワイドエリアセンサー(280mm) 近赤外線透過方式

SS40-T8は、8光軸による280mmの広範囲な検出エリアをカバーする、超スリムタイプの近赤外線透過形センサーです。クラス最長の7mという長距離検出を実現しており、CD/ATMコーナーの残留者検知や美術館の展示物保護など、BtoBのセキュリティ・自動化現場において確実な物体検知を提供します。

  • 型番： SS40-T8
  • 製品名： ワイドエリアセンサー(280mm) 近赤外線透過方式
  • 方式： 近赤外線透過形（光軸ピッチ40mm / 8光軸）
  • 検出距離： 7m（クラス最長水準）
  • 主な用途： 残留者検知、侵入・悪戯防止、ピッキング検知
  • 筐体設計： 25mm角アルミケース・IP66保護構造

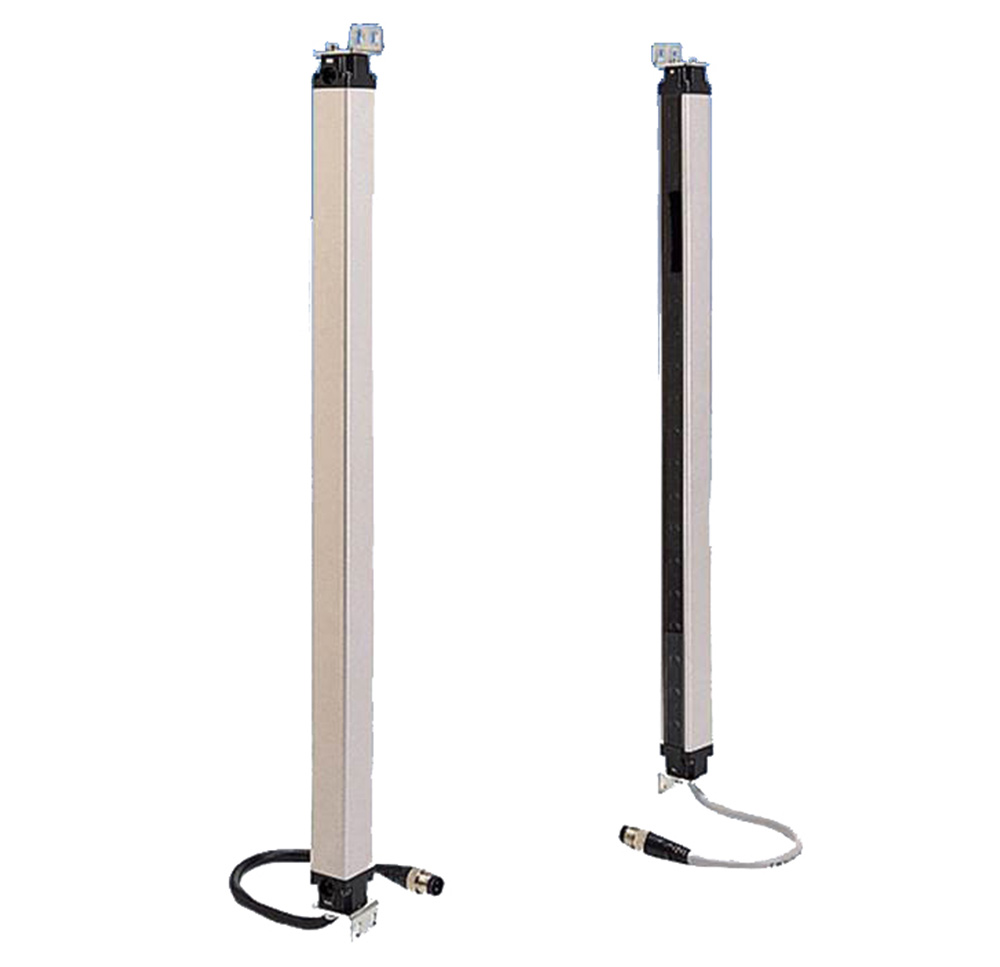

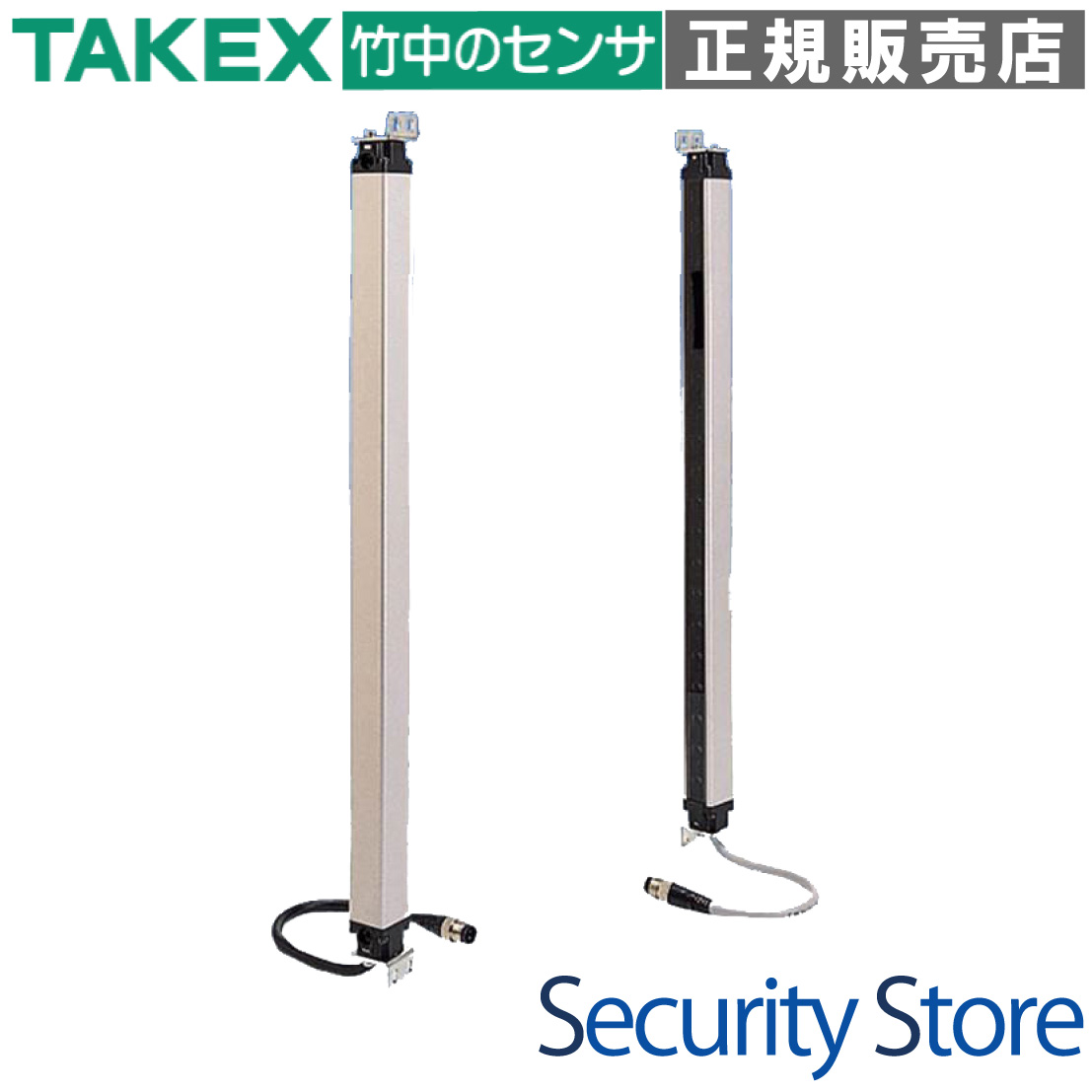

SS40-T8 ワイドエリアセンサー 製品画像

資料ダウンロード

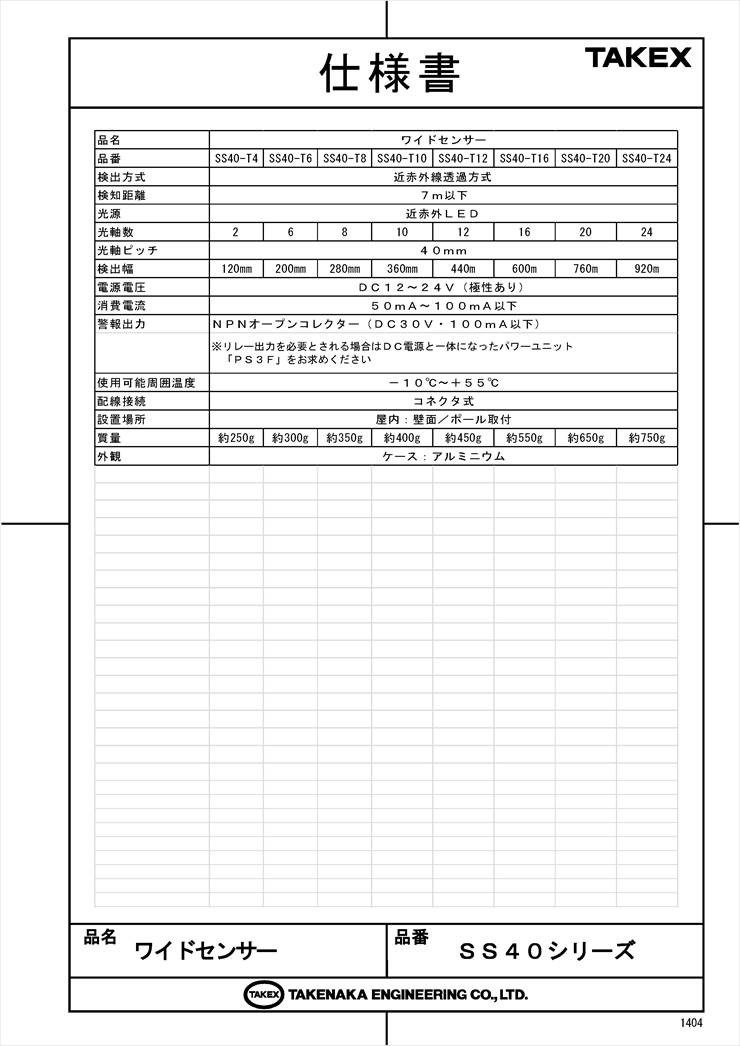

仕様書（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（GIF）

この製品が向いている用途

  • CD/ATMコーナー等の残留者・無人確認
  • 美術館・展示会での作品への手出し防止
  • 特定エリアへの進入監視・セキュリティ
  • 物流ラインでの大型物体の通過検知

導入前に確認したいポイント

  • 検出対象が最小検出物体（φ52mm）以上か
  • 設置距離が7m以内であるか
  • NPNオープンコレクタ出力に対応しているか
  • 人体保護用の安全装置用途ではないこと

特長

8光軸・280mmのワイドな検出範囲

光軸ピッチ40mmで配置された8本のビームにより、高さ280mmにわたる面的な検出エリアを形成します。スポットセンサーでは見逃しやすい細かな動きや不定形な物体の通過も、ワイドな検出幅で確実にとらえることができます。

このクラス最長の検出距離7mを実現

透過形センサーとして優れた光学設計を採用し、最大7mの検出距離を確保しました。通路幅の広いエントランスや大型什器の周辺など、これまで複数のセンサーが必要だった場所でも1組でカバーすることが可能です。

相互干渉を防止するM/S動作切替機能

2組のセンサーを近接して設置する場合でも、投光器側のスイッチで「マスタ（M）」と「スレーブ（S）」を切り替え、相互干渉防止線を接続することで、誤作動を完全に防ぐことができます。並列設置による高密度な検知ラインの構築に最適です。

用途に合わせて選べるA/O出力動作モード

受光器背面のスイッチにより、出力条件を変更可能です。「A動作（全光軸入光でON）」はエリア内に1つでも遮光物があれば即座に反応し、「O動作（1光軸でも入光でON）」は完全に遮光されない限り出力を維持するなど、現場のロジックに合わせた柔軟な運用が可能です。

25mm角の超スリム・アルミ筐体

断面25mm×25mmの正方形かつ超スリムなデザインを採用。アルミケース仕様で剛性が高く、断面が正方形のため取付方向の自由度が高いのも大きなメリットです。狭いスペースや意匠性を重視する場所への施工にも適しています。

高い環境耐性と視認性に優れたLED表示

保護構造IP66を達成しており、粉塵や水の飛沫がある環境でも使用可能です。また、投光器には電源とM/S状態、受光器には動作状態と入光安定度を示す2色ずつのLEDを搭載しており、施工時やメンテナンス時の状態確認が容易です。

選定時に評価したい強み

  • 確実な面検知： スポット検知ではなく、高さ280mmのエリア全体を面で監視。
  • 設置の自由度： 25mm角のスリム形状により、既存什器や隙間への埋込施工が容易。
  • 施工性の良さ： コネクタ式コードの採用と入光安定表示灯により、光軸調整がスムーズ。
  • 高い信頼性： 相互干渉防止機能により、隣接するセンサー同士の回り込みトラブルを回避。

施工・設置ガイド

設置の際は、投受光器のコード引き出し方向（上下）を揃えてください。逆方向に設置すると正常に検知できません。また、周囲に反射物（壁・床・機械等）がある場合、反射光による回り込みで遮光が正しく検知されない場合があるため、指向角特性を考慮した取り付けを行ってください。

確認項目 この製品での考え方
最小検出物体 φ52mm以上の不透明体。これより小さい物体は光軸間をすり抜ける可能性があります。
配線延長 投受光器間の同期線（C/R）および相互干渉防止線は最大50mまで延長可能です。
出力形式 NPNオープンコレクタ（DC30V 100mA以下）。リレー接点が必要な場合は別途コントローラを使用してください。
取付方向 25mmの正方形断面のため、上下左右どの面でもブラケット取付が可能です。

表示灯およびスイッチ仕様

部位 名称 表示内容 / 設定内容
投光器 LED 電源表示灯（緑） 通電時に点灯
M/S表示灯（赤） M動作（マスタ）時に点灯、S動作（スレーブ）時に消灯
受光器 LED 動作表示灯（赤） 出力トランジスタON時に点灯
入光安定表示灯（緑） 受光レベルが動作レベルの120%以上の時に点灯（光軸調整の目安）
投光器スイッチ M/S切換スイッチ M側：マスタ（単独使用時もこちら） / S側：スレーブ（相互干渉防止用）
受光器スイッチ A/O動作切換 A側：全光軸入光でON / O側：1光軸以上入光でON

製品仕様

項目 内容
型番 SS40-T8
検出方式 透過形
検出距離 7m
光軸数 8光軸
検出幅 280mm
光軸ピッチ 40mm
最小検出物体 φ52mm以上の不透明体
電源電圧 DC12〜24V ±10% リップル10%以下
消費電流 80mA以下
出力仕様 NPNオープンコレクタ（定格：DC30V 100mA以下）
応答時間 7ms以下
光源 赤外LED（950nm）
保護構造 IP66
使用周囲温度 -10℃〜+55℃（氷結しないこと）
材質 ケース：アルミニウム / 前面カバー：アクリル / キャップ：PBT
質量 本体：約350g（投受光器それぞれ） / 付属コード：約350g
付属品 コネクタ付コード（5m）×2本、取扱説明書

FAQ

Q：最小検出物体のサイズはどのくらいですか？ A：φ52mm以上の不透明体であれば確実に検知可能です。光軸ピッチが40mmのため、それ以下のサイズの物体は光軸間を通り抜ける可能性があります。
Q：2組のセンサーを並べて使いたいのですが、誤作動しませんか？ A：相互干渉防止機能を搭載しています。一方をマスタ（M）、他方をスレーブ（S）に設定し、相互干渉防止線を接続することで、近接設置による誤作動を防止できます。
Q：出力の「A動作」と「O動作」の違いは何ですか？ A：A動作は「全光軸が入光している時にON（1軸でも遮光でOFF）」となり、主に残留者検知等に使われます。O動作は「1軸でも入光していればON（全軸遮光でOFF）」となるモードです。初期設定はA動作です。
Q：屋外で使用することはできますか？ A：保護構造IP66ですので防滴性能はありますが、直射日光による外乱光の影響を受ける可能性があるため、屋内（壁面・ポール等）での使用を推奨しています。
Q：光軸調整を簡単に行う方法はありますか？ A：受光器に搭載されている「入光安定表示灯（緑色LED）」が点灯するように調整してください。これが点灯していれば、受光レベルが安定領域（動作レベルの120%以上）にあることを示します。
Q：配線コードはどのくらい延長できますか？ A：同期線（C/R）および相互干渉防止線（M/S）の延長合計は50m以内としてください。
Q：このセンサーでプレスの安全装置を作れますか？ A：いいえ、本製品は人体保護を目的としたプレス安全用装置（検定品）としては使用できません。安全用途には専用の検定合格品（PSGシリーズ等）をご検討ください。
Q：リレー接点で信号を取り出したいのですが。 A：本製品の出力はNPNオープンコレクタです。リレー出力が必要な場合は、メーカー推奨のセンサコントローラ（PS300等）を別途組み合わせてご使用ください。
Q：汚れが付着した場合の動作はどうなりますか？ A：透過形のため、レンズ面が著しく汚れると遮光状態と判断され、誤報の原因となります。定期的な清掃を行ってください。入光安定表示灯（緑）が消灯している場合は清掃や再調整のサインです。
Q：電源の極性を間違えて接続した場合は壊れますか？ A：本製品には逆接続防止機能に関する記載はありませんので、配線図に従い正しく接続してください。出力部には短絡保護機能が装備されています。
