ワイドセンサー(380mm) TAKEX 竹中エンジニアリング [ESN-T20]

Q: プレス機械の安全装置として使用できますか？

いいえ、本製品は人体保護を目的とした安全基準の検定を受けていないため、安全装置としては使用できません。ワーク検知や残留検知にご使用ください。

Q: 2台隣り合わせで設置する場合、設定は必要ですか？

はい。投光器のMS線（紫）を使用して、一方をマスタ、もう一方をスレーブとして配線することで相互干渉を防止できます。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX / 竹中電子工業ワイドエリアセンサーマルチビームセンサー相互干渉防止屋内用

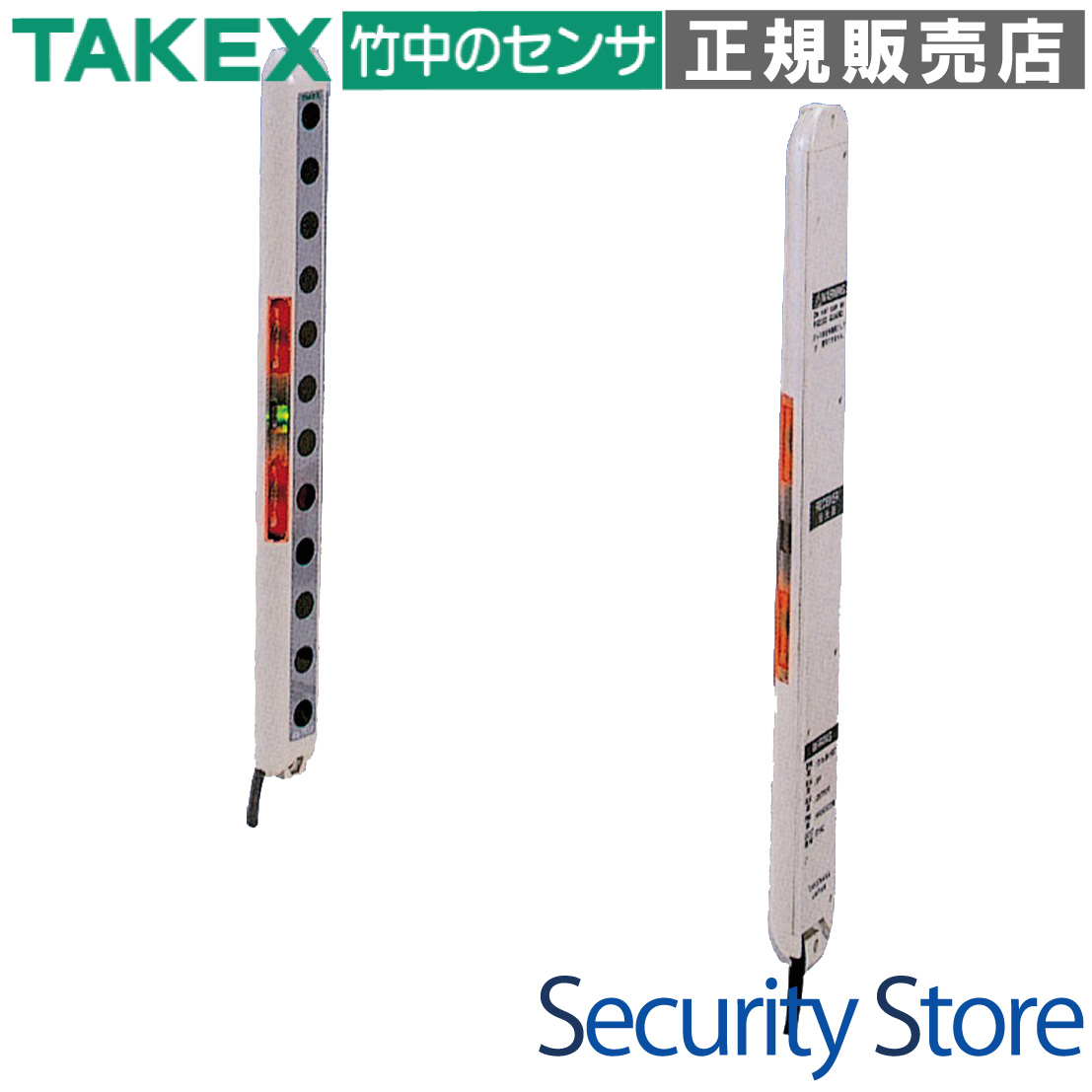

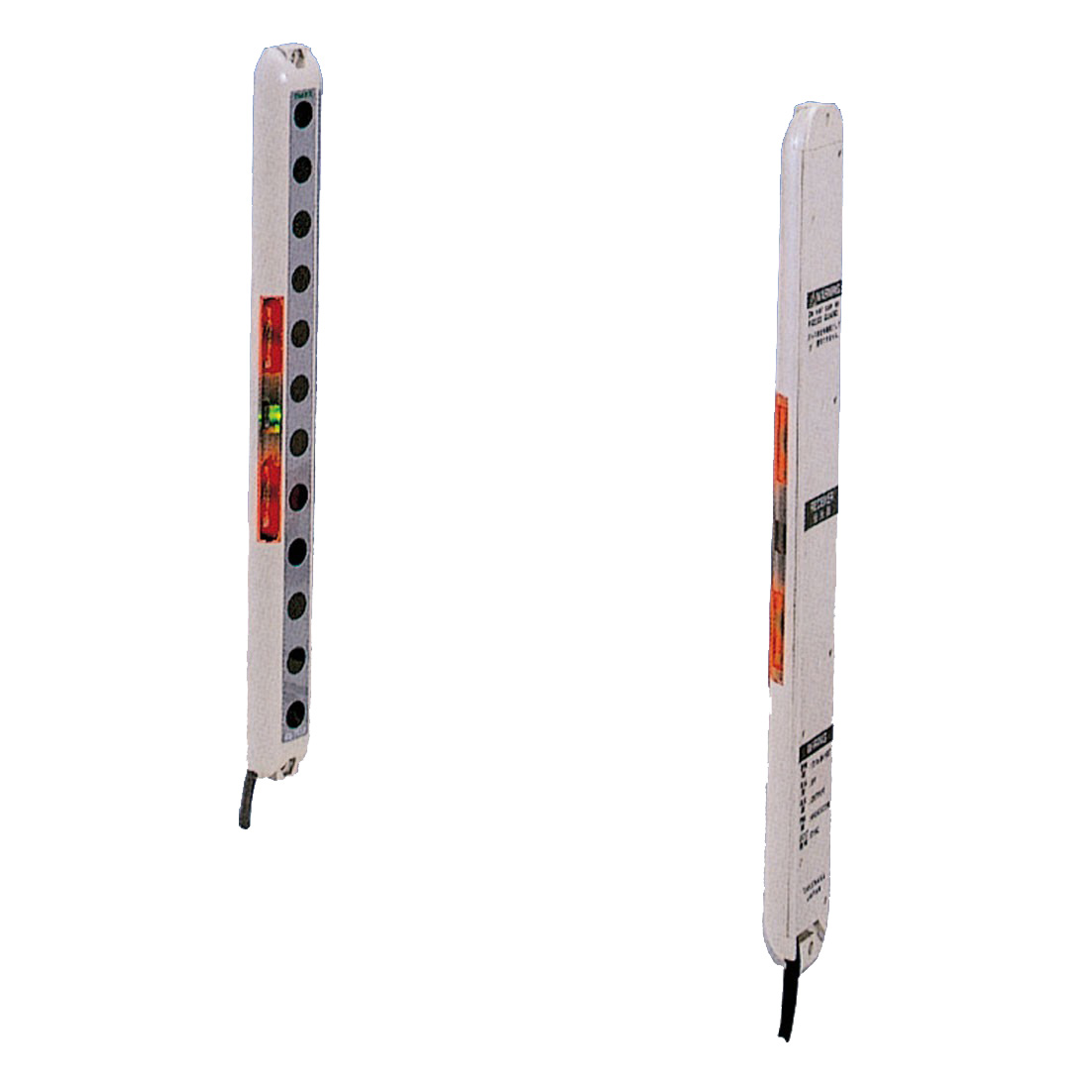

ESN-T20 超薄型ワイドセンサー(380mm)

厚さわずか13mmの超薄型設計ながら、380mmのワイドな検知幅を実現した透過形赤外線センサーです。マルチビーム方式により、従来のシングルビームでは困難だった広範囲の物体・残留検知を1セットでカバーします。

型番： ESN-T20
方式： 透過形（マルチビーム）
検出距離： 5m
検出幅： 380mm（光軸数 20）
主な用途： CD・ATMコーナーの残留検知、ピッキング指示、昇降機などの安全管理
特長： 超薄型、相互干渉防止、自動感度補正機能搭載

資料ダウンロード

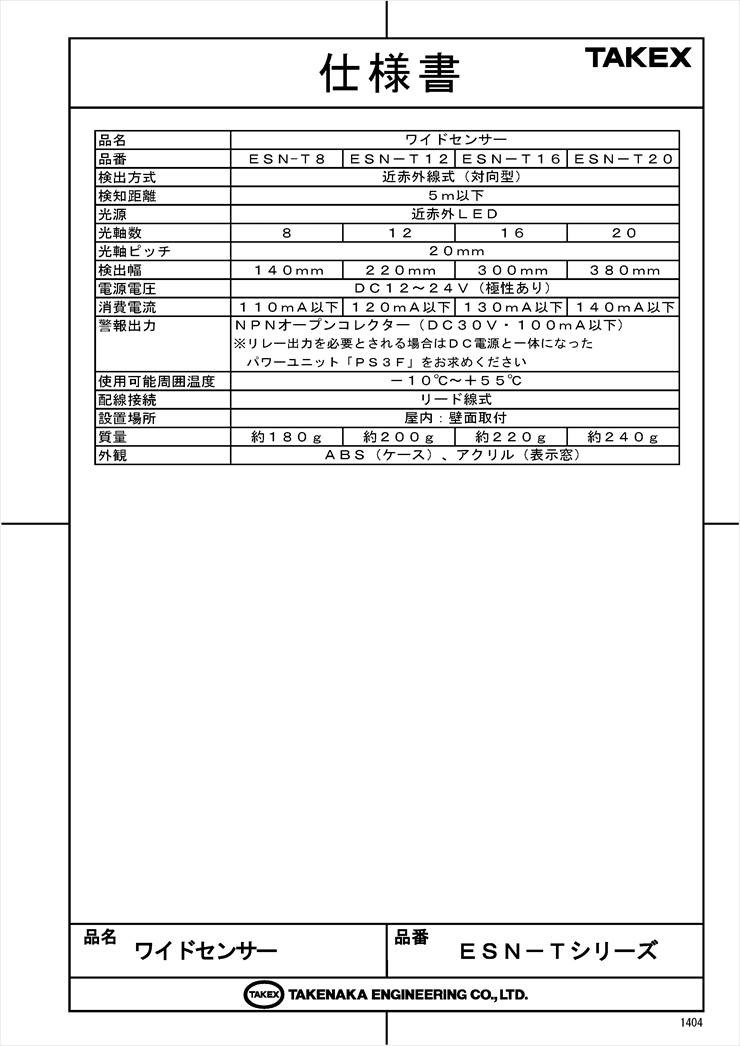

仕様書（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（GIF）

この製品が向いている用途

CD・ATMコーナー等の残留者検知
物流倉庫でのピッキング指示・ミス防止
エレベーターや自動ドアの挟み込み防止
不定位置を通過するワークの通過検知
装置内の部品有無・残留確認

導入前に確認したいポイント

屋内専用（IP40）のため、水のかかる場所は不可
人体保護用の安全装置（プレス機械等）には使用不可
反射物の影響を避けるため周囲との離隔距離が必要
NPNオープンコレクタ出力の仕様

特長

13mmの超薄型・省スペース設計

厚さ13mm、幅30mmという極めてスリムな形状を実現しています。機械の隙間やドア枠など、従来のセンサーでは設置が難しかった狭小スペースにもスッキリと収まり、設置後の違和感を与えません。

380mmのワイドな警戒範囲

20mmピッチで配置された20光軸のマルチビームにより、380mmの広い範囲を一括で警戒可能です。1対のセンサーで広範囲をカバーできるため、個別に複数のセンサーを並べる必要がなく、コストと工期を削減できます。

相互干渉防止機能による密着設置

内蔵の相互干渉防止機能により、2組のセンサーを接近・対向して設置することが可能です。複数のセンサーを並べて使用する際も、光の干渉を気にせず自由なレイアウトで設計・施工が行えます。

自動感度補正機能による簡単セットアップ

光軸調整後、電源を再投入するだけで設置距離や周囲環境に合わせた最適な感度に自動調整されます。現場ごとの細かな感度設定が不要になり、安定した動作を素早く実現します。

視認性に優れた高輝度大型表示灯

投光器・受光器の両方に大型の動作表示灯を装備しています。離れた場所からも動作状態が一目で確認でき、保守点検が容易です。また、外部信号入力により作業指示灯として点滅させることも可能です。

調整をサポートする入光安定表示灯

受光レベルが動作レベルより20%以上の余裕がある場合に緑色LEDが点灯します。これにより、光軸が最適に合っているかを客観的に判断でき、経年変化や汚れによるトラブルを未然に防ぎます。

最大5mの長距離検出

超薄型ながら最大5mの検出距離を誇ります。広域な通路の通過検知や、大型の生産ラインにおけるワーク検知など、BtoBの多様な現場ニーズに対応可能です。

優れた環境耐性と保護機能

出力短絡保護機能を装備しており、配線トラブル時の回路破損を防止します。また、-10℃から+55℃までの幅広い温度環境で動作し、安定した長期運用を支えます。

    選定時に評価したい強み
    設計自由度： 13mmの薄さで装置や建具のデザインを損なわない。
施工性： 自動感度補正と干渉防止機能により、現場調整時間が大幅に短縮。
汎用性： 動作表示灯を作業指示灯（フリッカー動作）として流用可能。
信頼性： 最小検出物体φ30mm。確実に遮光を捉えるマルチビーム。



施工・設置ガイド

施工の際は、投光器と受光器のコード引き出し方向（上下）を一致させてください。逆方向では正常に動作しません。また、光沢のある壁面や床面が近くにある場合は、乱反射による回り込みを防ぐため、中心軸から300mm以上の離隔を確保することを推奨します。

確認項目	この製品での考え方
設置場所	屋内専用。壁面またはフレームへの取付。
配線延長	0.5mm2以上のコードを使用し、25m以内を推奨。
干渉対策	2セット使用時はMS線を用いたマスタ・スレーブ設定が必要。
取付トルク	M4ねじ使用時、0.8N・m以下。

製品仕様

項目	内容（ESN-T20）
型番	ESN-T20
検出方式	透過形
検出距離	5m
光軸ピッチ	20mm
光軸数	20光軸
検出幅	380mm
最小検出物体	φ30mm以上の不透明体
操作電源	DC12〜24V ±10%（リップル10%以下）
消費電流	130mA以下
出力	NPNオープンコレクタ出力（DC30V 100mA以下）
動作モード	ライトオン（全光軸入光時ON / 1光軸以上遮光時OFF）
応答時間	7ms以下
表示灯（投光器）	電源表示灯（緑）、動作表示灯（赤）
表示灯（受光器）	入光安定表示灯（緑）、動作表示灯（赤）
材質	ケース：ABS、表示窓：アクリル
接続方式	コード引出し式（コード長3m）
質量	約240g（投受光器セット）
使用周囲温度	-10℃〜+55℃（氷結しないこと）
保護構造	IP40（屋内専用）

FAQ

Q：プレス機械の安全装置として使用できますか？ A：いいえ、本製品は人体保護を目的とした安全基準（プレス安全等）の検定を受けていないため、安全装置としては使用できません。ワーク検知や残留検知にご使用ください。

Q：どの程度の大きさの物まで検出できますか？ A：直径30mm以上の不透明体であれば、検出範囲内のどこを通過しても遮光検知が可能です。

Q：2台隣り合わせで設置する場合、設定は必要ですか？ A：はい。投光器のMS線（紫）を使用して、一方をマスタ（0V接続）、もう一方をスレーブとして配線することで相互干渉を防止できます。

Q：電源投入直後に何か設定が必要ですか？ A：自動感度補正機能があるため、光軸を合わせた状態で電源をONにするだけで、その距離に応じた最適な感度が自動でセットされます。

Q：リレー出力はありますか？ A：本製品単体ではNPNオープンコレクタ出力のみとなります。リレー出力が必要な場合は、別売のセンサコントローラ（PS300等）と組み合わせてご使用ください。

Q：表示灯を点滅させてピッキング指示に使いたいのですが。 A：可能です。表示灯入力線にフリッカー信号（無電圧接点またはNPN出力）を入力することで、動作表示灯を点滅させることができます。

Q：屋外で使用しても大丈夫ですか？ A：本製品はIP40の屋内専用仕様です。屋外や直接水がかかる環境、結露する場所での使用は避けてください。

Q：配線を50mまで延長したいのですが。 A：メーカー推奨の延長距離は25m以内（0.5mm2以上のコード使用時）となっております。長距離延長は電圧降下やノイズの影響を受ける可能性があるためご注意ください。

Q：1光軸だけ遮光された場合でも出力されますか？ A：はい。全光軸入光時のみONとなる「ライトオン」動作ですので、いずれか1光軸でも遮光されれば出力はOFF（遮光状態）となります。

Q：取付ブラケットは付属していますか？ A：取付金具は別売オプション（ES-BF / ES-BL等）となります。設置環境に合わせて別途お求めください。
