MSW-1W 露出配線用スペーサー TAKEX 竹中エンジニアリング [MSW-1W]

MSW-1W 露出配線用スペーサー TAKEX 竹中エンジニアリング [MSW-1W]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 未来工業（MIRAI） 露出配線用スペーサー 難燃性ABS樹脂 施工アクセサリ

MSW-1W 露出配線用スペーサー

壁面内部への隠蔽配線が困難な環境において、美しく安全な露出配線を実現するための専用スペーサーです。TAKEXの非接触スイッチ「DHS-1」の設置や、モールを用いた配線増設時のジョイントとして、施工現場の悩みを解決する機能が凝縮されています。

  • 型番： MSW-1W
  • 製品名： 露出配線用スペーサー（モール用スイッチ枠）
  • 対応規格： 1ヶ用スイッチボックスサイズ / 1号・2号モール対応
  • 主な用途： スイッチ・センサー後付け時の配線スペース確保、露出配線施工
  • 材質： 難燃ABS樹脂（本体・ナットボス共）
  • カラー： モダンホワイト（ホワイト）

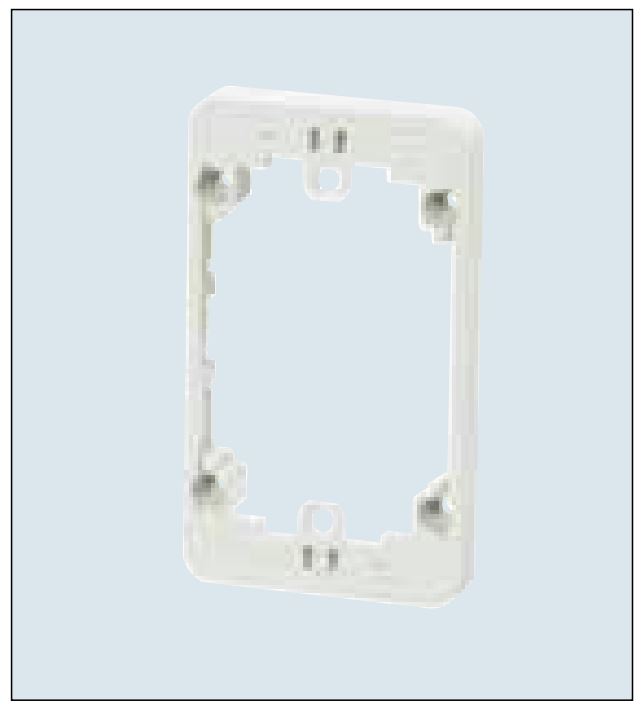

MSW-1W 露出配線用スペーサーの製品画像

この製品が向いている用途

  • 自動ドアやセキュリティスイッチの後付け施工
  • 隠蔽配線ができないコンクリート壁等への設置
  • 既存ボックスからの露出モール配線引き出し
  • 結線スペースが狭い場合の奥行き拡張

導入前に確認したいポイント

  • 設置する機器が1ヶ用ボックスサイズか
  • 使用するモールのサイズ（1号または2号か）
  • 必要な奥行き量（本製品1枚で13mm確保）
  • 壁面の仕上げに合うカラー（モダンホワイト）か

特長

合計10箇所のノックアウトを搭載

本体の側面には、配線を通すための切り欠き（ノックアウト）が計10箇所設けられています。1号および2号のプラモールに適合する設計となっており、上下左右あらゆる方向からの入線に対して、現場での加工の手間を最小限に抑えつつ、美しく仕上げることができます。

自由度の高い重ね合わせ構造

本製品の最大の特徴は、同じ製品を複数枚重ねて固定できる点にあります。1枚で13mmの厚みがありますが、配線量が多い場合や結線コネクタの収容スペースが不足している場合に、2枚、3枚と重ねることで、機器背面の有効スペースを自在に拡張可能です。

優れた難燃性と高い安全性

電気火災等の万が一の事態を考慮し、本体および付属のナットボスには難燃ABS樹脂を採用しています。BtoBの現場で求められる高い信頼性を確保しており、オフィスビル、病院、店舗などの公共性の高い施設でも安心してご採用いただけます。

汎用性の高い1ヶ用標準サイズ

タテ120mm、ヨコ70mmという、JIS規格等の標準的な1ヶ用スイッチボックスに準拠したサイズ設計です。TAKEXの「DHS-1」をはじめとする多くのセンサー・スイッチ類と互換性があり、電設資材のトップメーカーである未来工業製（同一型番）としての信頼感も兼ね備えています。

周辺部材とのスムーズな連携

単体での使用はもちろん、未来工業製のブランクカバー（Fタイプ）を組み合わせることで、配線接続部を安全に保護するジャンクションボックス的な運用も可能です。また、パネルボックスや深形モール用スイッチボックス等への取り付けも考慮された設計になっています。

施工の利便性を高めるナットボス付属

確実にネジ留めを行うためのナットボスが装備されており、繰り返しの着脱や強固な固定が必要な現場でも、ネジ山を傷めることなく安定した施工品質を維持することができます。初心者からプロの施工業者まで扱いやすい親切設計です。

選定時に評価したい強み

  • 省施工： ノックアウト加工済みのため、モールの引き込みが極めてスムーズです。
  • 柔軟性： 「重ねて使う」という発想で、現場ごとのスペース不足を即座に解消します。
  • 信頼性： 難燃性素材の採用により、電気設備としての安全性基準をクリアしています。
  • 汎用性： 特定の機器だけでなく、一般的なスイッチやコンセントの露出増設にも流用可能です。

施工・設置ガイド

壁面にスペーサーをビスで固定し、側面のノックアウトを必要に応じて打ち抜いてから配線モールを接続します。取付ピッチは標準的な83.5mmに設定されており、既存の埋込ボックスの上に取り付けることも可能です。

確認項目 この製品での考え方
壁面への固定 四隅および上下中央の計6箇所の穴を利用して確実に固定してください。
配線スペースの拡張 1枚で足りない場合は、製品を2枚重ねることで厚みを26mmに増設できます。
適合モール 1号モール、または2号モールがノックアウト部分にぴったり適合します。
仕上がり外観 モダンホワイト色のため、一般的な白系の壁紙やオフィス環境に馴染みます。

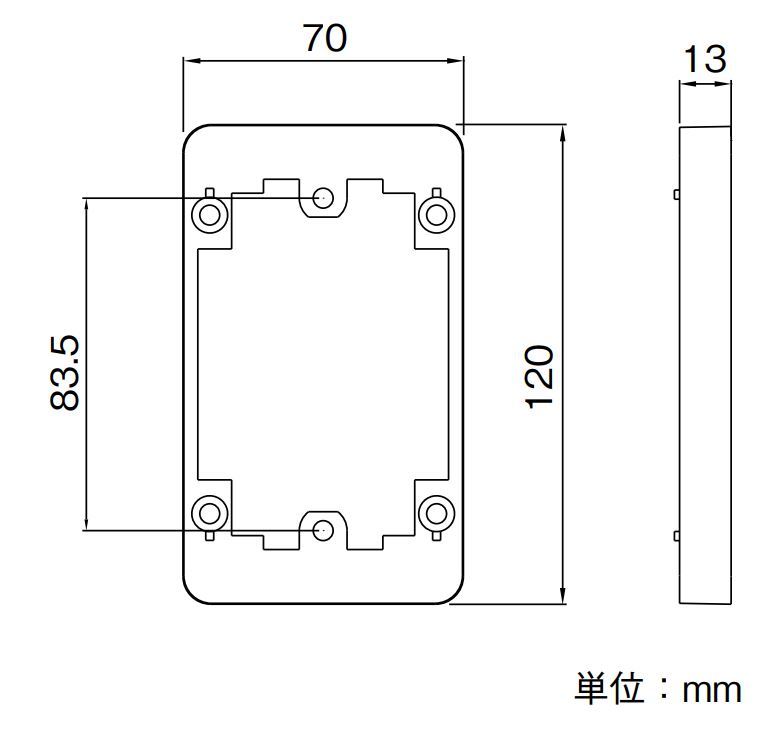

製品仕様

項目 内容
型番 MSW-1W
外形寸法（縦幅） 120 mm
外形寸法（横幅） 70 mm
外形寸法（奥行・厚み） 13 mm
取付ピッチ 83.5 mm
材質 難燃ABS樹脂（本体・ナットボス共）
カラー モダンホワイト（ホワイト）
ノックアウト数 側面合計10箇所
適合形状 1ヶ用スイッチボックス適合形状
備考 複数枚の重ね合わせ使用が可能

FAQ

Q：MSW-1WはTAKEX製ですか、未来工業製ですか？ A：本製品は未来工業株式会社が製造している「モール用スイッチ枠」と同一の製品です。TAKEX（竹中エンジニアリング）でも「DHS-1」等のオプション部品として正式にラインナップ・販売されています。
Q：厚みを増やしたい場合、何枚まで重ねて使用できますか？ A：物理的な制限はありませんが、一般的には2〜3枚重ねて使用されることが多いです。重ねる際は、使用するネジの長さが適切に足りるかご確認ください。
Q：ノックアウトのサイズはどのモールに合いますか？ A：一般的な1号モールおよび2号モールに適合するように設計されています。
Q：屋外で使用することはできますか？ A：本製品は屋内用です。直射日光や雨水が当たる場所での使用は避けてください。
Q：ネジは付属していますか？ A：本体にナットボスは付属していますが、壁面に固定するための木ネジや、機器を取り付けるための小ネジは、設置環境や機器に合わせて別途ご用意ください。
Q：色はホワイト以外にありますか？ A：本製品（MSW-1W）はモダンホワイト（ホワイト系）ですが、別型番で色違いのバリエーションが存在する場合があります。
Q：取付ピッチ83.5mmとは、どのような基準ですか？ A：日本の標準的な1ヶ用スイッチボックス（JIS規格等）の器具取付穴の間隔です。一般的なスイッチやコンセントプレートと同じ感覚で設置可能です。
Q：難燃性ですか？ A：はい、本体およびナットボスに難燃ABS樹脂を採用しており、安全性に配慮されています。
Q：配線を通す穴は、自分でカッター等で切る必要がありますか？ A：ノックアウト仕様ですので、ペンチ等で軽く叩くか、ひねるだけで簡単に穴を開けることができます。
Q：DHS-1（非接触スイッチ）以外にも使えますか？ A：はい、取付ピッチやサイズが合致するものであれば、他社のセンサー、スイッチ、インターホン等のベースとしても幅広くお使いいただけます。
