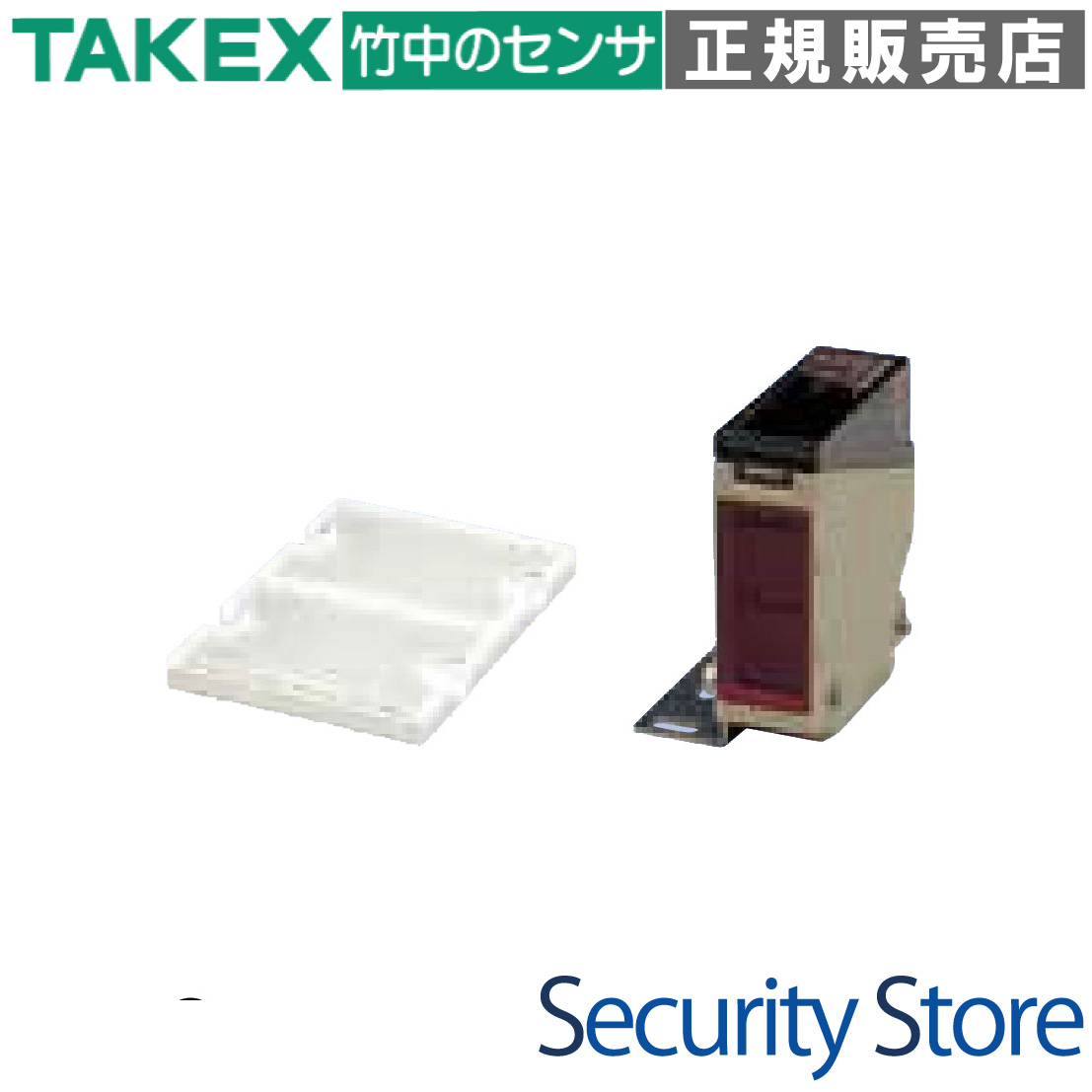

NAL-M10RP 光電子センサー　AC/DC24〜240V TAKEX 竹中エンジニアリング [NAL-M10RP]

NAL-M10RP 光電子センサー　AC/DC24〜240V TAKEX 竹中エンジニアリング [NAL-M10RP]

販売価格: 会員のみ販売

商品詳細

竹中電子工業（TAKEX） 光電子センサー 電源一体形 IP67 リレー出力

NAL-M10RP 光電子センサー AC/DC24〜240V（偏光リフレクタ形）

最大10mの長距離検知を、電源一体形・片側配線で実現。鏡面体への誤動作を防ぐ偏光フィルタを内蔵した、BtoB現場向けの高性能光電子センサーです。

  • 型番： NAL-M10RP
  • 製品名： 光電子センサー　AC/DC24〜240V
  • 方式： 偏光リフレクタ形（投受光器一体）
  • 検出距離： 0.5〜10m
  • 操作電源： AC/DC24〜240V（フリー電源対応）
  • 主な用途： 駐車場車両検知、物流コンベア、工場自動化ライン
NAL-M10RP 光電子センサー

この製品が向いている用途

  • 駐車場のゲート制御・車両通過検知
  • 物流倉庫のコンベア上の荷物検知
  • 自動扉やシャッターの障害物検知
  • AGV（無人搬送車）の通路安全確保

導入前に確認したいポイント

  • 反射板（リフレクタ）の設置スペースがあるか
  • 周囲に強力な太陽光や照明が直接入らないか
  • 電源電圧がAC/DC24〜240Vの範囲内か
  • 検出対象物の大きさ（10m時は動作角30°を考慮）

特長

最大10mの圧倒的な長距離検出性能

付属のリフレクタ（K-77）を使用することで、最大10mという広範囲な検知エリアを確保できます。幅の広い車両通行路や、大型貨物が通る物流ラインでも、安定した物体検知が可能です。

鏡面物体も逃さない偏光リフレクタ方式

内蔵の偏光フィルタにより、リフレクタからの反射光と鏡面体（メッキパーツや光沢塗装の車体など）からの反射光を判別します。これにより、光沢のある対象物による誤検知を劇的に低減し、安定した運用を実現します。

施工コストを抑える「片側配線」の省配線設計

投光部と受光部が一体となっているため、電源接続や信号線の取り回しはセンサー本体側（片側）のみで完結します。対向側には電源不要のリフレクタを設置するだけで済むため、配線工事の工数を大幅に削減できます。

AC/DC24〜240Vのフリー電源対応

電源回路を内蔵しており、非常に広い電圧範囲の操作電源に直接接続できます。AC電源、DC電源を問わず、現場にある既存の電源設備をそのまま活用できるため、導入のハードルを下げることができます。

直接制御が可能な大容量リレー出力

接点構成1aのリレー出力を搭載しており、AC250V 3Aまでの負荷を直接駆動可能です。PLCを介さずに、パトライト（回転灯）やブザー、小型モーターを直接ON/OFF制御するシンプルなシステム構成が可能です。

一目で動作状況がわかる2色LED表示灯

「動作表示灯（橙色）」に加え、受光量に余裕があることを示す「安定表示灯（緑色）」を装備しています。光軸調整時やメンテナンス時に、センサーが最適な状態で動作しているかを現場で即座に確認できます。

過酷な現場に耐えるIP67の保護構造

高度な防塵・防水性能を誇るIP67準拠の設計です。水しぶきがかかる環境や粉塵の多い工場、屋外に近い駐車場のゲート付近など、厳しい環境下でも長期間の安定稼働を支えます。

ライトオン/ダークオンの切換スイッチ装備

本体のスイッチ操作により、物体検知時に出力を出す（ダークオン）、または物体がないときに出力を出す（ライトオン）の動作モードを容易に切り替え可能です。用途に合わせた論理設計が現場で完結します。

選定時に評価したい強み

  • 施工性： 片側配線のため、車路をまたぐような大掛かりな埋設配線工事を省略可能。
  • 汎用性： AC/DCフリー電源により、古い設備から最新のシステムまで柔軟に対応。
  • 信頼性： 偏光フィルタにより、鏡のように磨かれた車両や製品も正確に検出。
  • 耐久性： ポリカーボネート樹脂ケースとIP67構造による高い耐衝撃・環境性能。

施工・設置ガイド

NAL-M10RPを正しく設置し、安定した検知性能を発揮させるためのポイントを整理します。

確認項目 この製品での考え方
光軸調整 安定表示灯（緑色LED）が点灯する位置が最適な設置ポイントです。
配線端子 M3.5ねじの端子台式です。圧着端子を使用して確実に接続してください。
設置環境 太陽光が直接受光面に入ると誤動作の原因となるため、設置向きにご注意ください。
反射板の清掃 検出距離が長いため、反射板に埃や汚れが溜まると感度が低下します。定期的な清掃を推奨します。

製品仕様

項目 内容
型式 NAL-M10RP
種類 長距離検出 電源一体形
検出方式 偏光リフレクタ形
検出距離 0.5〜10m（付属リフレクタ K-77 使用時）
検出物体 鏡面体、不透明体
操作電源 AC/DC24〜240V ±10％ 50/60Hz
消費電力 2W 以下
出力モード リレー出力1a（AC250V 3A 以下 / DC30V 3A 以下 抵抗負荷）
動作モード ライトオン/ ダークオン切換スイッチによる切換
応答時間 15ms 以下
動作角 30° （リフレクタ側）
投光用光源 赤色LED（波長：670nm）
表示灯 動作表示灯（橙色LED）、安定表示灯（緑色LED）
保護構造 IP67
材質 ケース：ポリカーボネイト、レンズ：アクリル、端子カバー：ポリカーボネイト、取付金具：ステンレス(SUS304)
接続方式 端子台式（M3.5ねじ使用）
質量 約200g （取付金具含む）
使用周囲照度 太陽光：10,000lx 以下、白熱ランプ：3,000lx 以下
使用周囲温度 - 25〜＋55℃（氷結しないこと）
使用周囲湿度 35〜85％RH（結露しないこと）
耐振動 10〜55Hz 複振幅1.5mm X、Y、Z方向 各2時間
耐衝撃 500m/s2 X、Y、Z方向 各3回
耐電圧 AC2,000V 1分間
絶縁抵抗 DC500Vメガ 100MΩ以上
付属品 取扱説明書、取付金具、リフレクタ（K-77）

FAQ

Q：鏡のような光沢がある物体でも本当に検知できますか？ A：はい、可能です。偏光リフレクタ方式を採用しており、リフレクタからの特定の振動方向の光のみを判別するため、鏡面体からの乱反射による誤動作を最小限に抑えています。
Q：電源は何を用意すればいいですか？ A：ACまたはDCの24V〜240Vという非常に広い範囲に対応しています。工場や駐車場の既存電源から直接取ることが可能です。
Q：リフレクタ（反射板）は付属していますか？ A：はい、標準で「K-77」という型式のリフレクタが1枚付属しています。
Q：10m以上の距離を検知したいのですが可能ですか？ A：本製品の定格検出距離は最大10m（K-77使用時）です。それ以上の距離については動作保証外となります。
Q：屋外で使用することは可能ですか？ A：IP67の防塵防水仕様ですが、直射日光が受光面に強く入ると検知精度が落ちる場合があります。フードを設置するなどの対策を推奨します。
Q：接点出力の種類は何ですか？ A：リレー接点の「1a出力（ノーマルオープン）」です。
Q：動作表示灯（橙）と安定表示灯（緑）の違いは何ですか？ A：動作表示灯は物体を検知した際に出力と連動して点灯します。安定表示灯は、受光量が検知閾値に対して十分な余裕（安定動作域）がある場合に点灯します。
Q：ライトオンとダークオンはどう使い分けますか？ A：物体がないときにONにしたい場合はライトオン、物体を遮ったときにONにしたい場合はダークオンに切り換えて使用します。
Q：配線方法は端子式ですか、コネクタ式ですか？ A：本体下部のカバーを外して接続する、M3.5ねじの端子台方式です。
Q：応答時間はどのくらいですか？ A：15ms以下と高速な応答性能を持っており、高速移動する物体の検知にも対応します。
