NAL-M10RTC 光電子センサー　DC12〜24V TAKEX 竹中エンジニアリング [NAL-M10RTC]

NAL-M10RTC 光電子センサー　DC12〜24V TAKEX 竹中エンジニアリング [NAL-M10RTC]

販売価格: 会員のみ販売

商品詳細

竹中電子工業 (TAKEX) 光電子センサー 車両検知用 IP67防水 長距離10m

NAL-M10RTC 光電子センサー DC12〜24V

最大10mの長距離検出と、鏡面物体への対応を両立した高性能リフレクタ形センサーです。駐車場ゲートや大型コンベアなど、産業現場の厳しい環境下での確実な物体検知を実現します。

  • 型番： NAL-M10RTC
  • 方式： 偏光リフレクタ形（回帰反射型）
  • 検出距離： 0.5m 〜 10m（リフレクタ K-77使用時）
  • 出力仕様： NPN / PNP オープンコレクタ2出力
  • 電源電圧： DC12 〜 24V ±10%
  • 保護構造： IP67（防塵・防水設計）

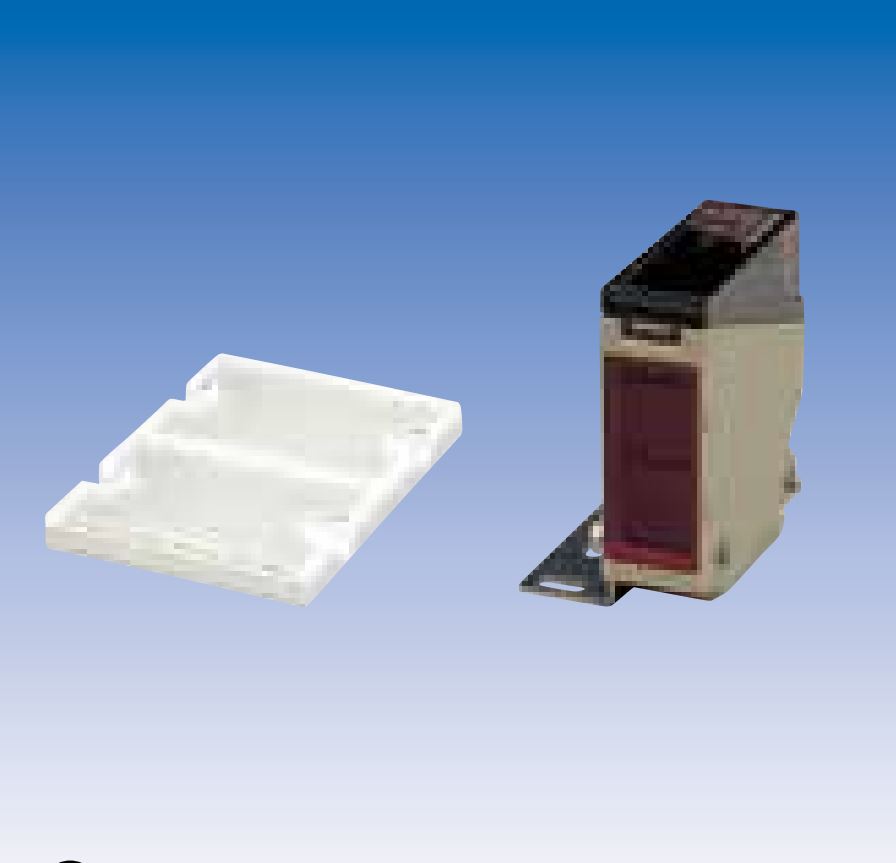

NAL-M10RTC 光電子センサーの製品画像

この製品が向いている用途

  • 駐車場の入場ゲート・発券機の車両検知
  • 大型コンベア上の搬送物（段ボール・パレット）検知
  • 工場・倉庫の自動シャッター開閉制御
  • 大型車両の通過・接近監視
  • 屋外に近い環境でのFAライン自動化

導入前に確認したいポイント

  • 設置距離が0.5m〜10mの範囲内であるか
  • 接続先のPLCがNPN/PNPのどちらを必要とするか
  • 周囲の光（太陽光等）が10,000lxを超えないか
  • 氷結や結露が発生しない環境であるか
  • 付属リフレクタ（K-77）の設置スペースがあるか

特長

10mの長距離検出能力

付属の専用リフレクタ（K-77）を使用することで、最大10mという広範囲な検出距離をカバーします。大型コンベアのライン監視や、道幅の広い車両ゲートにおける検知など、一般的なセンサーでは届かない場所でも余裕を持って運用が可能です。

偏光リフレクタ式による鏡面物体の安定検出

内部に偏光フィルタを搭載した「偏光リフレクタ形」を採用しています。専用リフレクタで偏光された光のみを識別して受光するため、車のメタリック塗装やステンレス、ガラスといった光沢のある物体（鏡面体）が通過しても、誤作動を起こすことなく確実に遮光状態を判別します。

施工コストを抑える片側配線（リフレクタ式）

投光器と受光器が一体となった本体と、電源不要の反射板（リフレクタ）で構成されるため、配線作業はセンサー本体側のみで完結します。通路を挟んで両側に配線を引く必要がないため、施工の手間とコストを大幅に削減できます。

NPN・PNPの2系統出力を標準装備

NPNオープンコレクタとPNPオープンコレクタの両方の出力を搭載しています。接続する制御機器やPLCの仕様（シンク/ソース）に合わせて柔軟に使い分けることができ、設計・選定時の互換性トラブルを防ぎます。

安定表示灯（緑LED）による高いメンテナンス性

動作を示す橙色LEDに加え、受光量の安定度を示す「安定表示灯（緑色LED）」を装備しています。設置時の光軸合わせが容易になるだけでなく、運用中にレンズの汚れや光軸のズレで光量が低下した際も一目で確認でき、未然にトラブルを防ぐことができます。

過酷な環境に耐えるIP67・堅牢設計

筐体には耐久性の高いポリカーボネイトを採用し、IP67の防塵・防水性能を確保しています。粉塵の舞う工場内や、雨風の影響を受ける屋外ゲート付近、-25℃から+55℃までの広い温度範囲での運用に対応するタフネスさを備えています。

ライトオン/ダークオンの柔軟なモード切換

本体のスイッチ一つで、受光時にONとなる「ライトオン」と、遮光時にONとなる「ダークオン」を簡単に切り替え可能です。システムのロジックや用途に合わせて、現場で即座に動作を変更できます。

回路を保護するショート保護機能

負荷短絡や過負荷が発生した際に、出力トランジスタを保護するショート保護機能を搭載しています。万が一の配線ミスや運用トラブルによる故障リスクを軽減し、高い信頼性を維持します。

選定時に評価したい強み

  • 鏡面体への強さ： 偏光フィルタにより、車両や光沢荷物の誤検知を徹底排除。
  • 長距離対応： リフレクタ式ながら10mという長大な検知スパンを実現。
  • 施工性： 端子台接続式（M3.5ねじ）を採用し、現場での結線がスムーズ。
  • 視認性： 2色LED表示により、光軸調整と動作確認が極めて容易。

施工・設置ガイド

本製品はリフレクタ形のため、センサー本体とリフレクタを対向させて設置します。安定表示灯（緑LED）が点灯するよう、光軸を正確に調整してください。端子台接続のため、メンテナンス時のケーブル着脱も容易です。

確認項目 この製品での考え方
設置距離 0.5m〜10m。10mを超える場合は透過型の検討が必要。
検出対象 鏡面体・不透明体。透明度の高いフィルム等は別途テストを推奨。
周囲環境 IP67。水がかかる場所でも使用可能（水中で常に使用は不可）。
配線方法 端子台式。M3.5ねじを使用し、確実な結線が可能。

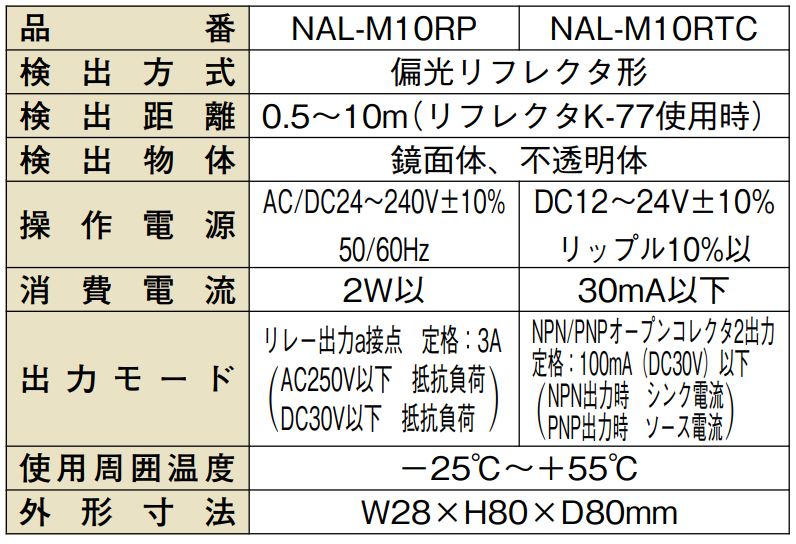

製品仕様

項目 内容
型番 NAL-M10RTC
検出方式 偏光リフレクタ形
検出距離 0.5 〜 10m（付属リフレクタ K-77 使用時）
※検出物体の検出はセンサー直近でも可能
検出物体 鏡面体、不透明体
操作電源 DC12 〜 24V ±10％（リップル10％以下）
消費電流 30mA 以下
出力モード NPN/PNP オープンコレクタ2 出力
定格: 100mA (DC30V) 以下
NPN 出力時：シンク電流 / PNP 出力時：ソース電流
動作モード ライトオン / ダークオン切換動作（スイッチ切換）
応答時間 1ms 以下
動作角 30°（リフレクタ側）
投光用光源 赤色LED（波長: 670nm）
表示灯 動作表示灯: 橙色LED / 安定表示灯: 緑色LED
スイッチ ライトオン / ダークオン切換スイッチ装備
ショート保護 装備
材質 ケース：ポリカーボネイト
レンズ：アクリル
端子カバー：ポリカーボネイト
取付金具：ステンレス
接続方式 端子台式（M3.5 ねじ使用）
質量 約200g（取付金具含む）
使用周囲照度 太陽光：10,000lx 以下 / 白熱ランプ：3,000lx 以下
使用周囲温度 - 25 〜 ＋55℃（氷結しないこと）
使用周囲湿度 35 〜 85％RH（結露しないこと）
保護構造 IP67
付属品 取扱説明書、リフレクタ K-77

FAQ

Q：鏡のように光る銀色の車両でも検知できますか？ A：はい、検知可能です。本製品は偏光フィルタを内蔵した偏光リフレクタ形ですので、鏡面体であっても背景のリフレクタからの光と区別し、安定して検出できます。
Q：NPN出力とPNP出力のどちらを使えばよいですか？ A：接続先のPLCやコントローラの入力仕様に合わせて選択してください。NAL-M10RTCは両方の出力を備えているため、1台でどちらの仕様にも対応可能です。
Q：センサーのすぐ目の前を通る物体も検知できますか？ A：はい、可能です。検出可能距離は0.5m〜10m（リフレクタ設定可能距離）ですが、物体自体の検出はセンサーの直近でも行えます。
Q：雨や水がかかる屋外設置は可能ですか？ A：IP67の防水性能を備えているため、雨がかかる場所への設置は可能です。ただし、レンズ面に水滴が付着すると光を拡散させ検知に影響が出る場合があるため、フードの設置を推奨します。
Q：光軸が合っているか確認する方法はありますか？ A：本体の「安定表示灯（緑色LED）」を確認してください。受光量が十分で安定した状態になると緑色のLEDが点灯します。
Q：ライトオンとダークオンの違いは何ですか？ A：ライトオンはリフレクタからの光を受けている時に出力がONになり、ダークオンは物体によって光が遮られた時に出力がONになります。用途に合わせてスイッチで切り替えられます。
Q：最大10mとのことですが、距離を調整することはできますか？ A：本製品はリフレクタとの設置距離が0.5m〜10mの間であれば動作します。感度調整ボリュームではなく、物理的な設置位置で距離が決まります。
Q：氷点下での使用はできますか？ A：- 25℃まで対応しておりますので、冷凍倉庫や寒冷地での使用も可能です。ただし、氷結や結露がない環境でご使用ください。
Q：配線ミスによる故障が心配です。 A：本製品にはショート保護機能が装備されています。過負荷や短絡が発生した際には出力を保護するため、破損のリスクを低減しています。
Q：動作表示灯が橙色に光るのはどのような時ですか？ A：出力が動作している時に点灯します。ライトオン設定なら受光時、ダークオン設定なら遮光時に点灯します。
